LFL1.133 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 9s, czas bezpieczeństwa 3s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

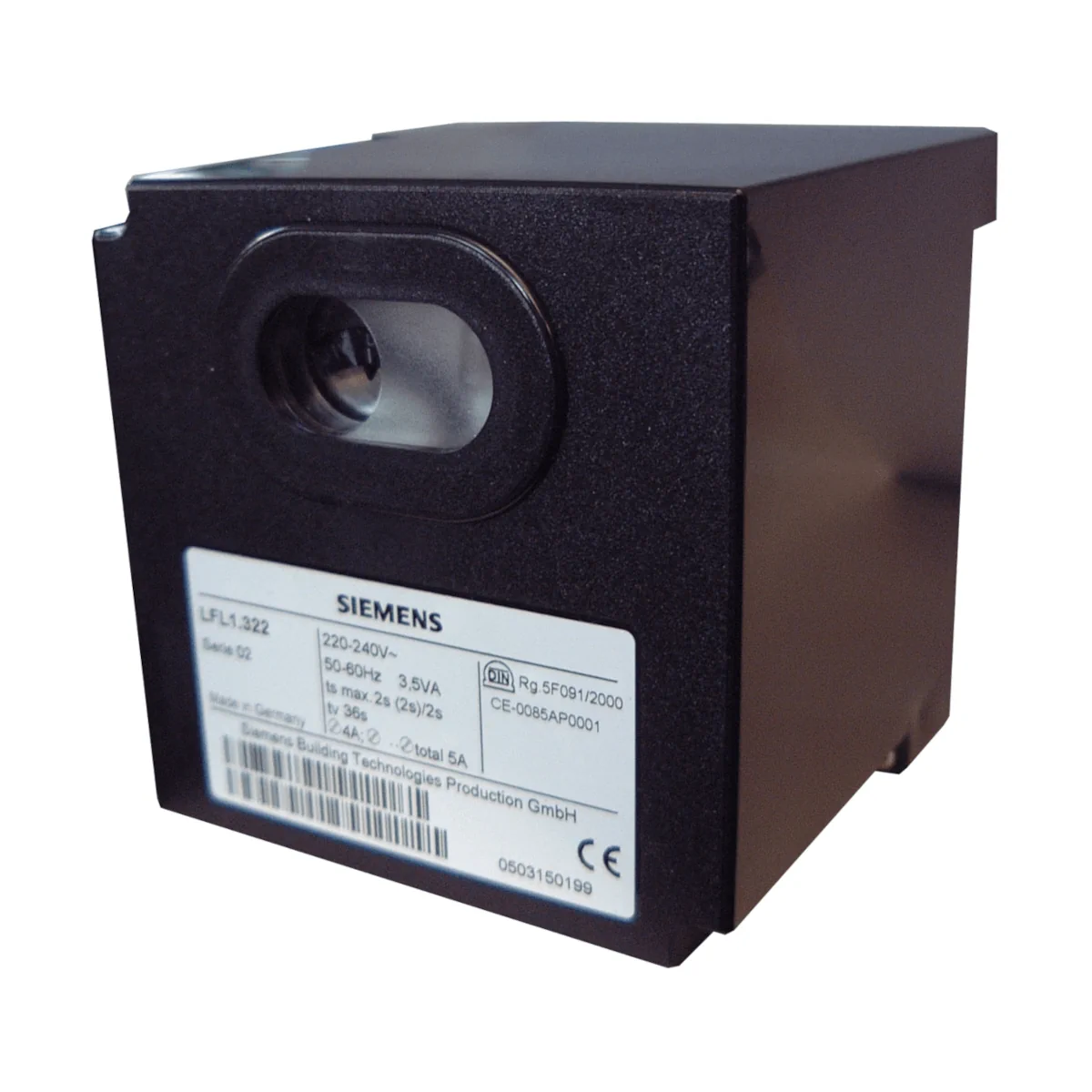

LFL1.133 to sterownik palnika firmy Siemens (seria 02), przeznaczony do sterowania i nadzorowania palników nadmuchowych gazowych, olejowych lub 2‑paliwowych o średniej i dużej mocy, pracujących w trybie przerywanym (wymagane normalne wyłączenie przynajmniej 1× na 24 godziny). Sterownik obsługuje palniki wielostopniowe lub modulowane, a kontrola płomienia może być realizowana za pomocą czujników UV QRA2 / QRA4 / QRA10 lub czujnika jonizacyjnego płomienia. Model LFL1.133 jest wersją zasilaną z AC 230 V (50/60 Hz) i jest dostarczany jako sterownik bez podstawki i bez czujnika płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.133 (seria 02)
• Nr magazynowy: BPZ:LFL1.133
• Typ urządzenia: automatyczny sterownik palnika (LFL1...)
• Zastosowanie: palniki nadmuchowe jednorurowe lub dwururowe, średnia/duża moc
• Tryb pracy: przerywany (co najmniej 1 normalne wyłączenie na 24 h)
• Rodzaj palników: wielostopniowe lub modulowane; także do nagrzewnic powietrza (WLE); do palników 2‑paliwowych
• Kontrola płomienia: QRA2 / QRA4 / QRA10 (UV) lub jonizacja
• Zasilanie: AC 230 V (-15% / +10%), 50…60 Hz (±6%)
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Wbudowany bezpiecznik aparatowy: T6,3H250V
• Trwałość znamionowa: 250 000 cykli uruchomienia palnika
• Dopuszczenie: certyfikat badania typu i dopuszczenie wg DIN EN 298

Zastosowanie

LFL1.133 służy do sterowania i nadzorowania sekwencji rozruchu oraz pracy palników nadmuchowych w instalacjach spalania gazu i/lub oleju, w szczególności:

• palniki jednorurowe lub dwururowe,
• palniki wielostopniowe oraz modulowane,
• układy o średniej i dużej mocy,
• zastosowania w nagrzewnicach powietrza (WLE),
• palniki 2‑paliwowe.

Funkcje i działanie

Kontrola płomienia

• Czujniki UV: QRA2 / QRA4 / QRA10.
• Jonizacja: możliwość pracy z czujnikiem jonizacyjnym płomienia.
• Automatyczna kontrola sprawności obwodu kontroli płomienia w każdym cyklu włączania palnika.

Sygnalizacja i obsługa

• Wykonanie wtykowe.
• Przycisk odblokowania z okienkiem kontrolnym, za którym znajduje się:
  • lampka sygnalizacji awarii,
  • wskaźnik pozycji awaryjnej połączony z osią programu, informujący symbolami o rodzaju i czasie wystąpienia usterki.
• Wymienny bezpiecznik aparatowy z bezpiecznikiem rezerwowym.

Tryb pracy przerywany

• Ze względów bezpieczeństwa (m.in. automatyczny test obwodu kontroli płomienia) wymagane jest normalne wyłączenie co najmniej raz na 24 godziny.

Czasy programowe modelu LFL1.133 (dla 50 Hz)

• t1 (czas nadmuchu wstępnego przy otwartej przepustnicy powietrza): 9 s
• TSA (czas bezpieczeństwa rozruchu): 3 s
• t3 (czas przedzapłonowy): 3 s
• t4 (cykl między napięciem na zacisku 18 i 19): 6 s
• t5 (cykl między napięciem na zacisku 19 i 20): 3 s
• t6 (czas nadmuchu końcowego z silnikiem dmuchawy M2): 14,5 s
• t7 (opóźnienie rozruchu dmuchawy M2): 3 s
• t8 (czas programu uruchamiania bez czasu ruchu przepustnicy): 29 s
• t9 (drugi czas bezpieczeństwa w palnikach z palnikiem zapłonowym): 3 s
• t10 (cykl od uruchomienia do początku kontroli ciśnienia powietrza bez czasu ruchu przepustnicy): 6 s
• t11 (czas ruchu przepustnicy do pozycji OTWARCIA): dowolne
• t12 (czas ruchu przepustnicy do pozycji małego płomienia MIN): dowolne
• t13 (dozwolony czas dopalania): 14,5 s
• t16 (cykl do polecenia OTWARCIA przepustnicy powietrza): 3 s
• t20 (cykl do samoczynnego wyłączenia programatora po uruchomieniu): 60 s

Czasy przełączania dotyczą sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%.

Dane techniczne

• Napięcie sieciowe: AC 230 V (-15% / +10%)
• Częstotliwość sieci: 50…60 Hz (±6%)
• Zużycie własne: ok. AC 3,5 VA
• Bezpiecznik aparatowy (wbudowany): T6,3H250V
• Bezpiecznik wstępny (zewnętrzny): maks. 10 A, zwłoczny
• Masa: ok. 1000 g
• Dopuszczalne położenie montażowe: dowolne
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Dopuszczalny prąd wejściowy (zacisk 1): maks. 5 A ciągle (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A ciągle (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników:
  • między zaciskiem 4 i 5: 1 A, AC 250 V
  • między zaciskiem 4 i 12: 1 A, AC 250 V
  • między zaciskiem 4 i 14: min. 1 A, AC 250 V
• Warunki pracy (DIN EN 60721-3-3): -20…+60°C; wilgotność <95% r.h.; maks. 2000 m n.p.m.
• Składowanie/transport: -20…+60°C; wilgotność <95% r.h.

Parametry kontroli płomienia (okablowanie czujników)

Czujnik jonizacyjny płomienia

• Napięcie w czujniku: praca AC 330 V (±10%), test AC 380 V (±10%)
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Dozwolona długość przewodu czujnika:
  • kabel normalny, układany osobno: maks. 80 m
  • kabel ekranowany: maks. 140 m (ekran podłączony do zacisku 22)
• Wymagany prąd czujnika podczas pracy: min. 6 µA
• Możliwy prąd czujnika podczas pracy: maks. 200 µA

Czujniki UV QRA2 / QRA4 / QRA10

• Napięcie zasilania: praca AC 330 V (±10%), test AC 380 V (±10%)
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: maks. 700 µA (podczas pracy), maks. 1000 µA (podczas testu)
• Dozwolona długość przewodu czujnika:
  • kabel normalny, układany osobno: maks. 100 m
  • kabel ekranowany: maks. 200 m (ekran podłączony do zacisku 22)
• Układanie przewodów czujników w kablach wielożyłowych jest niedozwolone.

Akcesoria (zamawiane osobno)

• Podstawka: AGM410490550 (gwint Pg11 do dławnic kablowych), BPZ:AGM410490550
• Podstawka: AGM14.1 (gwint M16 do dławnic kablowych), BPZ:AGM14.1
• Czujniki płomienia UV: QRA2 / QRA4 / QRA10
• Zabezpieczenie przed odwrotną polaryzacją (rynek holenderski): AGM30, BPZ:AGM30

Podsumowanie

Siemens LFL1.133 to sterownik palnika do średnich i dużych palników nadmuchowych, przeznaczony do pracy przerywanej, z możliwością nadzoru płomienia czujnikiem UV QRA2/QRA4/QRA10 lub jonizacją. Wykonanie wtykowe, wbudowany bezpiecznik aparatowy, wskaźnik pozycji awaryjnej oraz dopuszczenie wg DIN EN 298 czynią go sprawdzonym rozwiązaniem do aplikacji OEM w automatyce palnikowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii sterowników palnika LFL1 i dla modelu LFL1.133 producent wskazuje zgodność z wymaganiami dyrektyw UE, w tym: Dyrektywy niskonapięciowej 2014/35/UE, Dyrektywy EMC 2014/30/UE, Dyrektywy w sprawie urządzeń ciśnieniowych 2014/68/UE oraz Rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Produkt spełnia wymagania norm i przepisów wskazanych przez producenta, w tym EN 298:2012, DIN EN 13611 oraz EN 60730-2-5.
• Urządzenie posiada certyfikat badania typu i dopuszczenie wg DIN EN 298.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne, dlatego należy je utylizować zgodnie z obowiązującymi przepisami miejscowymi.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Zabronione jest otwieranie urządzenia, dokonywanie manipulacji oraz modyfikacji. Takie działania mogą pogorszyć funkcje bezpieczeństwa i stwarzać zagrożenie dla użytkownika oraz instalacji.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Nieodłączenie zasilania grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przeciwporażeniowej na złączach elektrycznych oraz wykonać wyłącznik, bezpieczniki i uziemienie zgodnie z obowiązującymi przepisami lokalnymi.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić stan i poprawność okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący wolno naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów. Czas aktywacji przycisku odblokowującego lub funkcji zdalnego odblokowania nie może przekraczać 10 sekund, ponieważ grozi to uszkodzeniem przekaźnika blokady.
• Urządzenia, które zostały upuszczone lub uderzone, nie mogą być ponownie uruchamiane, nawet jeśli nie mają widocznych uszkodzeń zewnętrznych, ponieważ ich funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Ze względów bezpieczeństwa urządzenie jest przeznaczone do pracy w trybie przerywanym; przynajmniej raz w ciągu 24 godzin musi nastąpić normalne wyłączenie.
• Wysokonapięciowe kable zapłonowe należy prowadzić osobno i możliwie daleko od urządzenia oraz innych przewodów. Przewodów czujnika płomienia nie wolno układać razem z innymi przewodami ani w kablach wielożyłowych.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Nie należy przekraczać maksymalnego dopuszczalnego obciążenia prądowego zacisków przyłączeniowych.
• W przypadku zadziałania zewnętrznego bezpiecznika na skutek przeciążenia lub zwarcia na zaciskach sterownik LFL1.133 należy wymienić.
• Urządzenie należy eksploatować wyłącznie w warunkach zgodnych z dokumentacją producenta. Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do urządzenia, ponieważ grozi to pogorszeniem funkcji bezpieczeństwa oraz porażeniem prądem elektrycznym.
• Stopień ochrony urządzenia po zamontowaniu wynosi IP40, z wyjątkiem obszaru podłączenia (podstawki przyłączeniowej). Przy montażu należy uwzględnić ochronę tego obszaru zgodnie z warunkami instalacji.
• W przypadku kontroli płomienia z użyciem czujnika UV QRA2 / QRA4 / QRA10 należy uwzględnić, że lampy halogenowe, urządzenia spawalnicze, lampy specjalne, iskry zapłonowe, promieniowanie rentgenowskie oraz gamma mogą generować fałszywy sygnał płomienia.
• Zapłon lampy UV również generuje promieniowanie UV. Przy stosowaniu dwóch czujników płomienia należy zamontować je tak, aby nie znajdowały się we wzajemnym bezpośrednim polu widzenia, ponieważ może to spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej. Elektrodę zapłonową i czujnik jonizacyjny należy umieścić tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik oraz nie zakłócała nadzorowania jonizacji.
• W przypadku stosowania modelu LFL1.133 w palnikach 2-paliwowych lub olejowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.
• Podczas pierwszego uruchomienia oraz po serwisie należy przeprowadzić kontrole bezpieczeństwa obejmujące m.in. test z zaciemnionym czujnikiem płomienia, test z naświetlonym zewnętrznie czujnikiem płomienia, symulację zaniku płomienia oraz kontrolę ciśnienia powietrza.
• Trwałość znamionowa modelu LFL1.133 wynosi 250 000 cykli uruchomienia palnika, co odpowiada około 10 latom użytkowania w typowych warunkach pracy ogrzewania. Po osiągnięciu tej wartości sterownik powinien zostać wymieniony przez autoryzowany personel.
