LFL1.322 Sterownik palnika gazowego do pracy przerywanej, przewietrzanie wstępne 36s, czas bezpieczeństwa 2s, zastosowanie palniki nadmuchowe, 2-stopniowe/modulowane

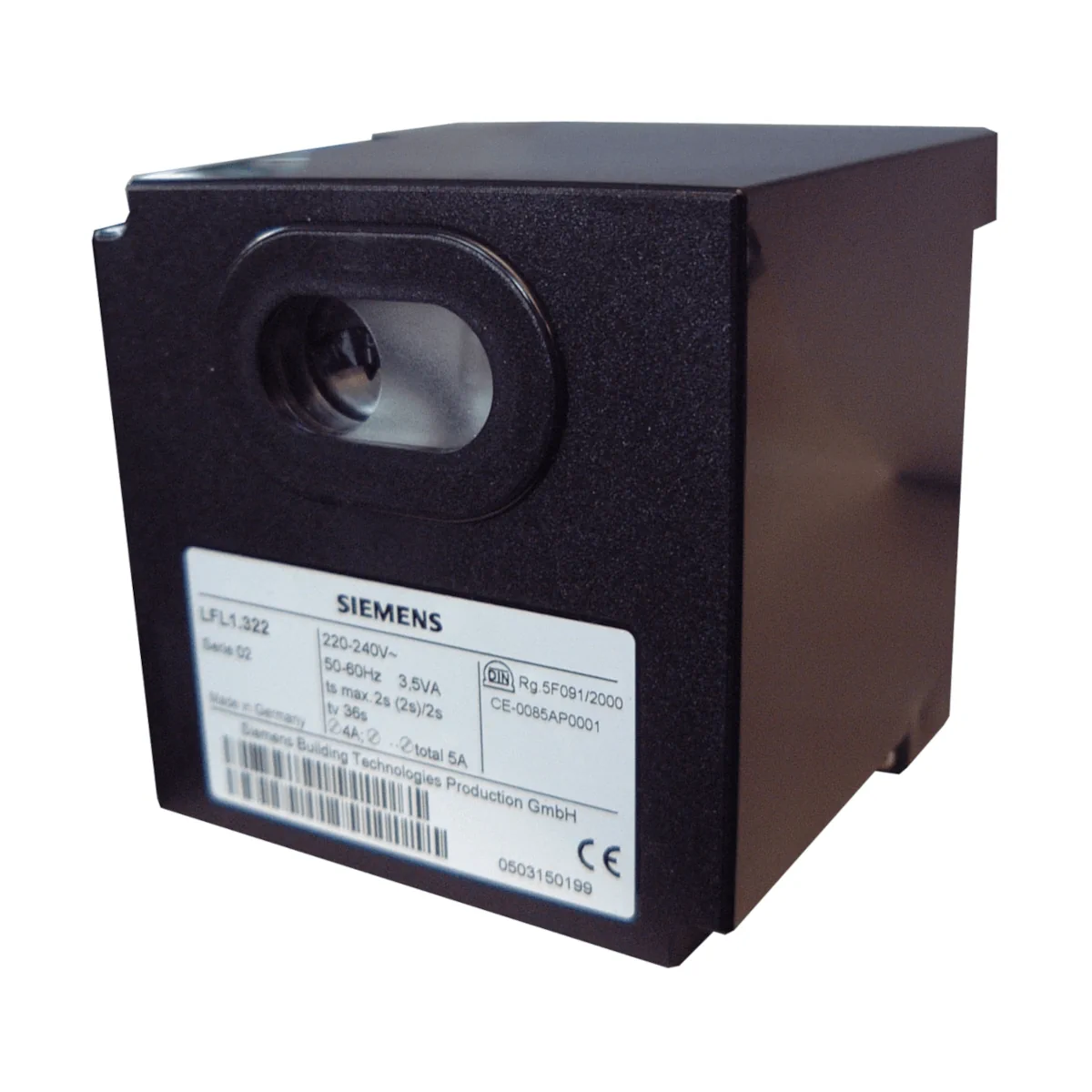

Siemens LFL1.322 to wtykowy sterownik palnika do sterowania i nadzorowania palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej lub dużej mocy, przeznaczony do palników wielostopniowych lub modulowanych pracujących w trybie przerywanym (wymagane normalne wyłączenie przynajmniej 1× na 24 godz.). Kontrola płomienia realizowana jest przez czujniki UV QRA2 / QRA4 / QRA10 lub czujnik jonizacyjny płomienia. Model LFL1.322 należy do serii 02 i jest zasilany z AC 230 V, 50/60 Hz.

Najważniejsze cechy

• Producent: Siemens
• Model: LFL1.322 (seria 02)
• Nr magazynowy / zamówieniowy: BPZ:LFL1.322
• Typ urządzenia: sterownik palnika (automat palnikowy) do palników nadmuchowych
• Tryb pracy palnika: przerywany (co najmniej 1×/24 h normalne wyłączenie)
• Rodzaj palników: gazowe, olejowe lub 2-paliwowe
• Rodzaj regulacji: palniki wielostopniowe lub modulowane
• Kontrola płomienia: QRA2 / QRA4 / QRA10 lub jonizacja
• Zasilanie: AC 230 V -15% / +10%, 50…60 Hz (±6%)
• Stopień ochrony: IP40 po zamontowaniu (z wyjątkiem obszaru podłączenia – podstawka przyłączeniowa)
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Trwałość znamionowa: 250 000 cykli uruchomienia palnika (typowo ok. 10 lat użytkowania)

Zastosowanie

• Sterowanie i nadzorowanie palników nadmuchowych jednorurowych lub dwururowych.
• Do instalacji o średniej i dużej mocy.
• Do palników wielostopniowych lub modulowanych.
• Nadaje się do nagrzewnic powietrza (WLE).
• Certyfikat badania typu i dopuszczenie: wg DIN EN 298.

Kontrola płomienia (czujniki i okablowanie)

Czujnik jonizacyjny płomienia

• Napięcie na czujniku (praca): AC 330 V ±10%
• Napięcie na czujniku (test): AC 380 V ±10%
• Prąd zwarciowy: maks. 0,5 mA
• Zalecany zakres przyrządu pomiarowego: 0…50 µA
• Wymagany prąd czujnika podczas pracy: min. 6 µA
• Możliwy prąd czujnika podczas pracy: maks. 200 µA
• Dozwolona długość przewodu czujnika: maks. 80 m (kabel normalny, ułożony osobno) / maks. 140 m (kabel ekranowany; ekran do zacisku 22)

Czujniki UV QRA2 / QRA4 / QRA10

• Napięcie zasilania (praca): AC 330 V ±10%
• Napięcie zasilania (test): AC 380 V ±10%
• Wymagany prąd czujnika podczas pracy: min. 70 µA
• Możliwy prąd czujnika: maks. 700 µA (podczas pracy) / maks. 1000 µA (podczas testu)
• Dozwolona długość przewodu czujnika: maks. 100 m (kabel normalny, ułożony osobno) / maks. 200 m (kabel ekranowany; ekran do zacisku 22)
• Uwaga instalacyjna z karty: układanie przewodów czujnika w kablach wielożyłowych jest niedozwolone.

Czasy programu (LFL1.322, 50 Hz)

Poniższe czasy przełączania dotyczą kolejności uruchomienia dla sieci 50 Hz. Dla 60 Hz czasy skracają się o ok. 17%.

• t1: 36 s
• TSA: 2 s
• t3: 4 s
• t4: 10 s
• t5: 10 s
• t6: 12 s
• t7: 2 s
• t8: 65 s
• t9: 2 s
• t10: 8 s
• t11: dowolne
• t12: dowolne
• t13: 12 s
• t16: 4 s

Wykonanie i funkcje

• Wykonanie: wtykowe
• Bezpiecznik: wbudowany bezpiecznik aparatowy T6,3H250V wg DIN EN 60127 (wymienny, z bezpiecznikiem rezerwowym)
• Obudowa: tworzywo sztuczne w kolorze czarnym, odporne na uderzenia i wysokie temperatury
• Przycisk odblokowania: z okienkiem kontrolnym; za nim znajduje się lampka sygnalizacji awarii oraz wskaźnik pozycji awaryjnej (powiązany z osią programu)
• Możliwe funkcje zewnętrzne: zdalna sygnalizacja usterek, zdalne odblokowanie, zdalne wyłączenie awaryjne

Dane techniczne

• Napięcie sieciowe: AC 230 V -15% / +10%
• Częstotliwość sieci: 50…60 Hz ±6%
• Bezpiecznik wstępny (Si), zewnętrzny: maks. 10 A, zwłoczny
• Zużycie własne: ok. AC 3,5 VA
• Masa: ok. 1000 g
• Dopuszczalny prąd wejściowy do zacisku 1: maks. 5 A (wartość szczytowa 20 A / 20 ms)
• Dopuszczalne obciążenie prądowe zacisków sterowniczych 3, 6, 7, 9…11, 15…20: maks. 4 A (wartość szczytowa 20 A / 20 ms)
• Wymagana moc łączeniowa przekaźników: 1 A, AC 250 V (między zaciskiem 4 i 5); 1 A, AC 250 V (między zaciskiem 4 i 12); min. 1 A, AC 250 V (między zaciskiem 4 i 14)
• Zakres mocy: moc rozruchowa (bez dmuchawy) dowolna (przy zapłonie < 120 kW); moc znamionowa dowolna
• Warunki pracy (DIN EN 60721-3-3): -20…+60°C, wilgotność <95% r.h., wysokość montażu maks. 2000 m n.p.m.

Wymiary

• Wymiary czoła: 103 × 103 mm
• Wysokość: 123 mm

Akcesoria (do zamówienia osobno)

• Czujniki płomienia UV: QRA2 / QRA4 / QRA10
• Podstawka przyłączeniowa: AGM410490550 (gwint Pg11) lub AGM14.1 (gwint M16)
• Zabezpieczenie przed odwrotną polaryzacją: AGM30 (na rynek holenderski)

Podsumowanie

Siemens LFL1.322 to sterownik palnika do wymagających aplikacji z palnikami nadmuchowymi (gaz/olej/2-paliwowe), zapewniający nadzór sekwencji rozruchu i pracy w trybie przerywanym oraz kontrolę płomienia z wykorzystaniem UV (QRA2/QRA4/QRA10) lub jonizacji. Zasilanie AC 230 V, stopień ochrony IP40 po zamontowaniu, wbudowany bezpiecznik aparatowy oraz zdefiniowane czasy programu dla tego modelu czynią go sprawdzonym rozwiązaniem do układów automatyki palnikowej zgodnych z wymaganiami DIN EN 298.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt LFL1.322 posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej 2014/35/UE, dyrektywy ciśnieniowej 2014/68/UE, rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe oraz dyrektywy EMC 2014/30/UE.
• Urządzenie spełnia wymagania norm EN 298:2012, DIN EN 13611 oraz EN 60730-2-5.
• Urządzenie przeznaczone jest do sterowania i nadzorowania palników nadmuchowych gazowych, olejowych lub 2-paliwowych o średniej lub dużej mocy, pracujących w trybie przerywanym. Produkt należy stosować wyłącznie zgodnie z dokumentacją producenta.
• Montaż, instalacja, uruchomienie oraz serwis mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tego zalecenia grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przeciwporażeniowej na złączach elektrycznych oraz wykonać wyłącznik, bezpieczniki i uziemienie zgodnie z obowiązującymi przepisami lokalnymi.
• Zabronione jest otwieranie urządzenia, dokonywanie manipulacji oraz modyfikacji. Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić poprawność okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Przycisk odblokowujący należy naciskać wyłącznie ręcznie, bez użycia narzędzi ani ostrych przedmiotów, z siłą nie większą niż 10 N. Przycisku odblokowania ani funkcji zdalnego odblokowania nie wolno aktywować dłużej niż 10 sekund.
• Faz i przewodów neutralnych nie wolno podłączać odwrotnie. W przypadku zadziałania zewnętrznego bezpiecznika na skutek przeciążenia lub zwarcia na zaciskach sterownik LFL1.322 należy wymienić.
• Nie wolno przekraczać maksymalnych dopuszczalnych obciążeń prądowych zacisków przyłączeniowych. Zawory oraz inne komponenty należy podłączać wyłącznie zgodnie ze schematem producenta palnika.
• Wysokonapięciowe kable zapłonowe należy prowadzić osobno, z możliwie dużą odległością od urządzenia i innych przewodów. Przewodów czujnika płomienia nie wolno układać razem z innymi przewodami ani w kablach wielożyłowych.
• W przypadku stosowania czujników płomienia QRA2, QRA4 lub QRA10 należy uwzględnić, że lampy halogenowe, sprzęt spawalniczy, lampy specjalne, iskry zapłonowe oraz promieniowanie rentgenowskie i gamma mogą powodować fałszywy sygnał płomienia.
• Zapłon lampy UV generuje promieniowanie UV. Przy kontroli płomienia za pomocą dwóch czujników należy je rozmieszczać tak, aby nie znajdowały się wzajemnie w bezpośrednim polu widzenia, ponieważ może to spowodować nieprawidłowe działanie funkcji bezpieczeństwa.
• Czujnik jonizacyjny płomienia nie zapewnia ochrony przeciwporażeniowej. Elektrodę zapłonową i czujnik jonizacyjny należy umieścić tak, aby iskra zapłonowa nie mogła przeskoczyć na czujnik jonizacyjny płomienia.
• Urządzenie należy chronić przed kondensacją, oblodzeniem oraz dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz zagrożenia porażeniem prądem elektrycznym.
• Stopień ochrony urządzenia po zamontowaniu wynosi IP40, z wyjątkiem obszaru podłączenia. Produkt należy stosować wyłącznie w warunkach otoczenia określonych przez producenta, w zakresie temperatur od -20°C do +60°C i na wysokości do 2000 m n.p.m.
• Ze względów bezpieczeństwa przynajmniej raz w ciągu 24 godzin musi nastąpić normalne wyłączenie urządzenia.
• Podczas pierwszego uruchomienia oraz po serwisie należy przeprowadzić wymagane kontrole bezpieczeństwa, w tym sprawdzenie reakcji urządzenia na brak płomienia, światło obce oraz zanik ciśnienia powietrza.
• W przypadku zastosowania w palnikach olejowych instalacja olejowa musi być wyposażona w 2 zawory odcinające połączone szeregowo.
• Trwałość znamionowa modelu LFL1.322 wynosi 250 000 cykli uruchomienia palnika, co odpowiada około 10 latom użytkowania. Po osiągnięciu tej wartości sterownik powinien zostać wymieniony przez autoryzowany personel.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie zawiera elementy elektryczne i elektroniczne i powinno być utylizowane zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
