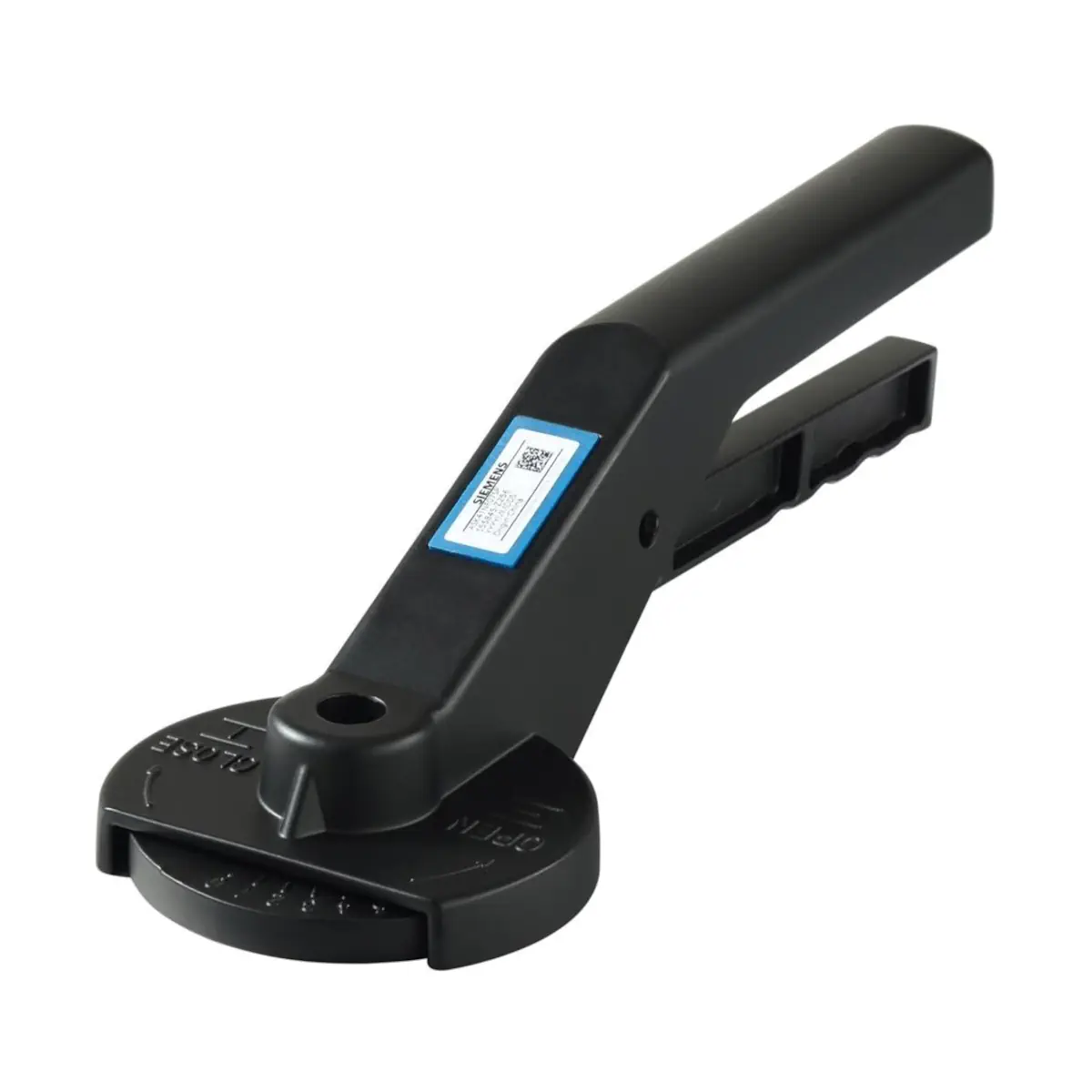

ASK41NF07SP Dźwignia do klap odcinających VFW41.. i VFL41.., DN150..200

Przejdź do sekcji Opinie

Siemens ASK41NF07SP to nastawnik ręczny Acvatix™ do klap odcinających VFW41.. i VFL41.. w rozmiarach DN 150–200. Umożliwia szybkie pozycjonowanie klapy w zakresie 0–90° bez użycia siłownika, z czytelną skalą nastawy co 10°. Blokowana dźwignia pozwala pewnie zatrzymać klapę w położeniach krańcowych 0° i 90°, a bariera przeciwkondensacyjna wspiera pracę w instalacjach HVAC. Obudowa z odlewanego ciśnieniowo aluminium waży 0,64 kg.

Przejdź do pełnego opisu

356,68 zł

Ilość

szt.

Dostępność:

5-10 dni | + kurier, paczkomat 1-2 dni

Dostawa: Kurier InPost - 20,00 zł
Paczkomat InPost - 17,00 zł
Odbiór osobisty - 0,00 zł

Opis

ASK41NF07SP to nastawnik ręczny Siemens (Acvatix™) przeznaczony do ręcznego ustawiania klap odcinających serii VFW41.. oraz VFL41.. w zakresie 0…90°. Wersja ta jest dedykowana do klap w rozmiarach DN 150…200, umożliwiając szybkie i czytelne pozycjonowanie klapy bez zastosowania siłownika.

Najważniejsze cechy

Producent: Siemens
Model: ASK41NF07SP
Typ: nastawnik ręczny do klap odcinających
Kompatybilność (klapy): VFW41.. oraz VFL41..
Zakres DN klapy: DN 150…200
Kąt obrotu: 0…90°
Blokowana dźwignia z pozycjami krańcowymi 0 i 90°
Precyzyjne ustawianie położenia klapy co 10°
Bariera przeciw-kondensacyjna
Prosty montaż
Materiał: odlewane ciśnieniowo aluminium

Zastosowanie

ASK41NF07SP stosuje się do ręcznego sterowania otwarciem/zamknięciem oraz pozycjonowania klapy w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wszędzie tam, gdzie wymagane jest ręczne ustawienie położenia klapy w zakresie 0…90°.

Kompatybilność

Klapy odcinające: Siemens VFW41.. oraz VFL41..
Rozmiary klap: DN 150…200

Funkcje i działanie

Ustawianie 0…90°: ręczna zmiana położenia klapy w pełnym zakresie obrotu.
Pozycje krańcowe: dźwignia z blokadą w położeniach 0° i 90°.
Skala nastawy: możliwość ustawiania położenia klapy co 10°.
Bariera przeciw-kondensacyjna: wspiera pracę w typowych warunkach instalacji HVAC.

Dane techniczne

Kąt obrotu: 90°
Materiał wykonania: odlewane ciśnieniowo aluminium
Masa: 0,64 kg
Wymiary (dla DN 150…200): L = 270 mm, H = 80 mm, D = 9,0 mm, S = 17 mm, F = 70 mm

Zamawianie i dostawa

Nr magazynowy: S55845-Z256
Dostawa: nastawnik ręczny dostarczany jest jako element pakowany oddzielnie (nie stanowi kompletu z klapą).

Podsumowanie

Siemens ASK41NF07SP to solidny nastawnik ręczny z blokowaną dźwignią i możliwością nastawy co 10°, przeznaczony do klap odcinających VFW41.. / VFL41.. w rozmiarach DN 150…200. To praktyczne rozwiązanie do ręcznego pozycjonowania klapy w instalacjach HVAC, z łatwym montażem i wbudowaną barierą przeciw-kondensacyjną.

Pliki do pobrania:
ASK41NF07SP Karta katalogowa
ASK41NF07SP Instrukcja montażu
