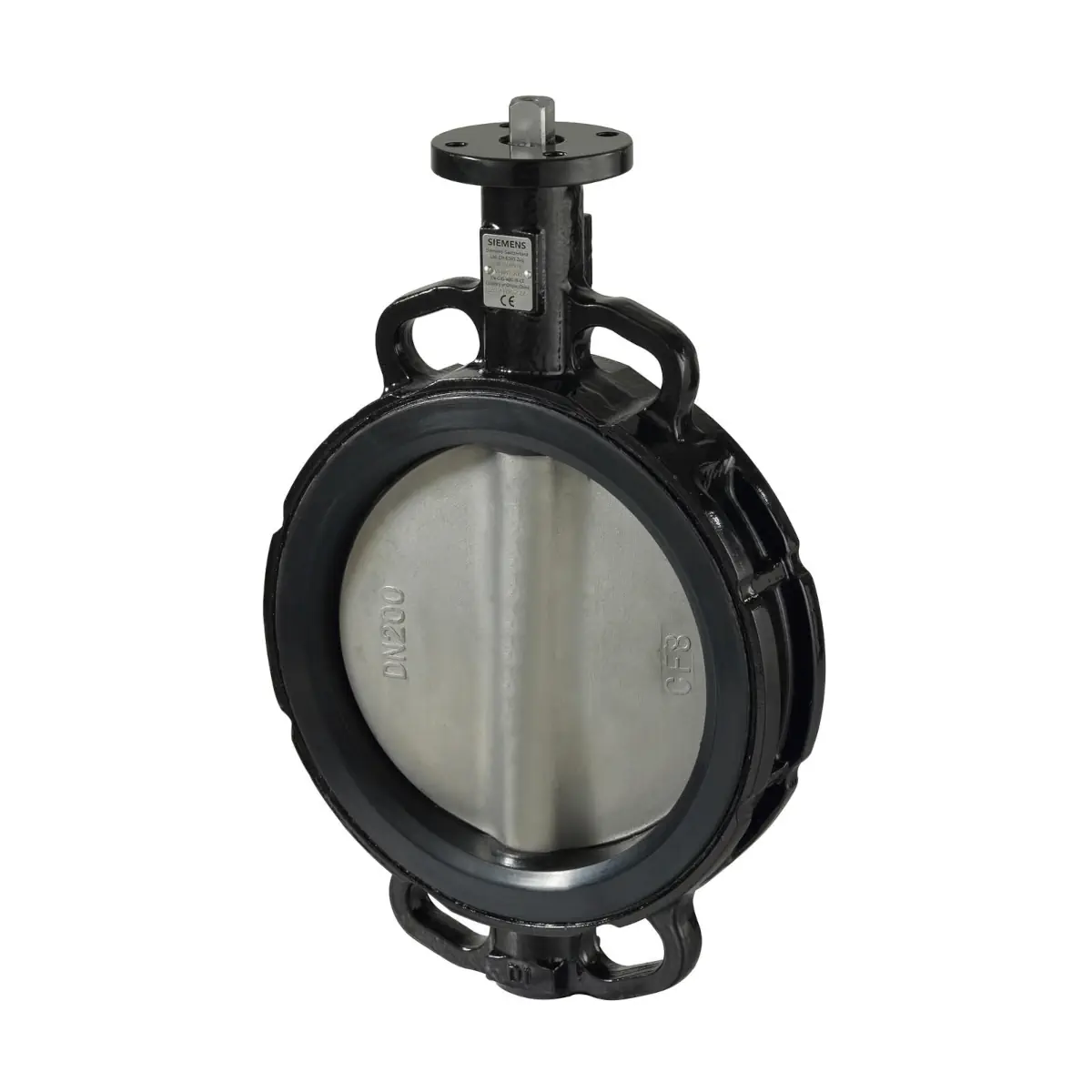

VFW41.300 Klapa odcinająca, PN16, DN300, kvs 7200 m3/h, współpracuje z SQL36E110

VFW41.300 to przemysłowa klapa odcinająca z serii Siemens Acvatix™, przeznaczona do automatycznego lub ręcznego odcinania (oraz zastosowań regulacyjnych) przepływu w instalacjach HVAC. Wersja DN 300 jest przystosowana do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005 i zapewnia szczelne zamykanie wg EN 12266-1 (klasa szczelności A).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.300
• Symbol magazynowy: S55235-V147
• Typ: klapa odcinająca (do sterowania automatycznego lub ręcznego)
• Średnica nominalna: DN 300
• Przyłącza: do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Współczynnik Kvs: 7200 m³/h
• Zalecana maks. prędkość przepływu (woda, klapa całkowicie otwarta): 4,5 m/s
• Szczelność zamknięcia: EN 12266-1, poziom nieszczelności A
• Kąt obrotu (praca): 90°
• Kołnierz siłownika / nastawnika (EN ISO 5211): F10
• Nie wymagają konserwacji

Zastosowanie

VFW41.300 przeznaczona jest do stosowania jako zawór regulacyjny lub odcinający sterowany automatycznie albo ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i działanie

• Korpus w kształcie pierścienia wykonany jest z żeliwa sferoidalnego i wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze również są pokryte uszczelnieniem – czynnik nie ma kontaktu z korpusem klapy.
• Klapa posiada obrotową tarczę (kąt obrotu 360°); kąt pracy wynosi 90°. Położenie kątowe tarczy wskazuje nacięcie na wałku klapy.
• Przepływ przez klapę może zachodzić w obu kierunkach.

Siłowniki i sterowanie

Klapa VFW41.300 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. lub SQL341E.., SQL361E... Kołnierz montażowy wg EN ISO 5211: F10.

Wyposażenie dodatkowe (opcjonalne)

• ASK41NF10SP – nastawnik ręczny do klap VFW41.. o średnicy DN 250…DN 400 (ręczna przekładnia ślimakowa do bezstopniowego ustawiania 0…90°, samohamowny mechanizm, wskaźnik położenia, bariera przeciw-kondensacyjna, prosty montaż).

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu (dopuszczalny): dla DN 300…600: 200 kPa.
• Uwaga eksploatacyjna: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub za pomocą sygnału sterującego Y1).
• Zakres zastosowań ciśnieniowych (VFW41..): klapy VFW41.40…450 można stosować w aplikacjach PN 6, PN 10, PN 16 (dotyczy również VFW41.300).
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Poziom nieszczelności: szczelne zamknięcie wg EN 12266-1, klasa szczelności A
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Kąt obrotu (praca): 90°
• Szerokość całkowita: DIN EN 558, szereg 20
• Współczynnik Kvs: 7200 m³/h (dla zimnej wody 5…30 °C, klapa całkowicie otwarta, spadek ciśnienia 100 kPa)

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Wymiary i masa

• Masa: 32,1 kg

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny pakowane są oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.300 to solidna, bezobsługowa klapa odcinająca DN 300 do instalacji HVAC, o wysokiej przepustowości Kvs 7200 m³/h, przystosowana do montażu między kołnierzami PN 6 / PN 10 / PN 16. Szczelność zamknięcia w klasie A wg EN 12266-1, wykładzina uszczelniająca EPDM oraz standardowy kołnierz siłownika F10 (EN ISO 5211) czynią ten model pewnym wyborem do odcinania i sterowania przepływem w dużych średnicach rurociągów.
