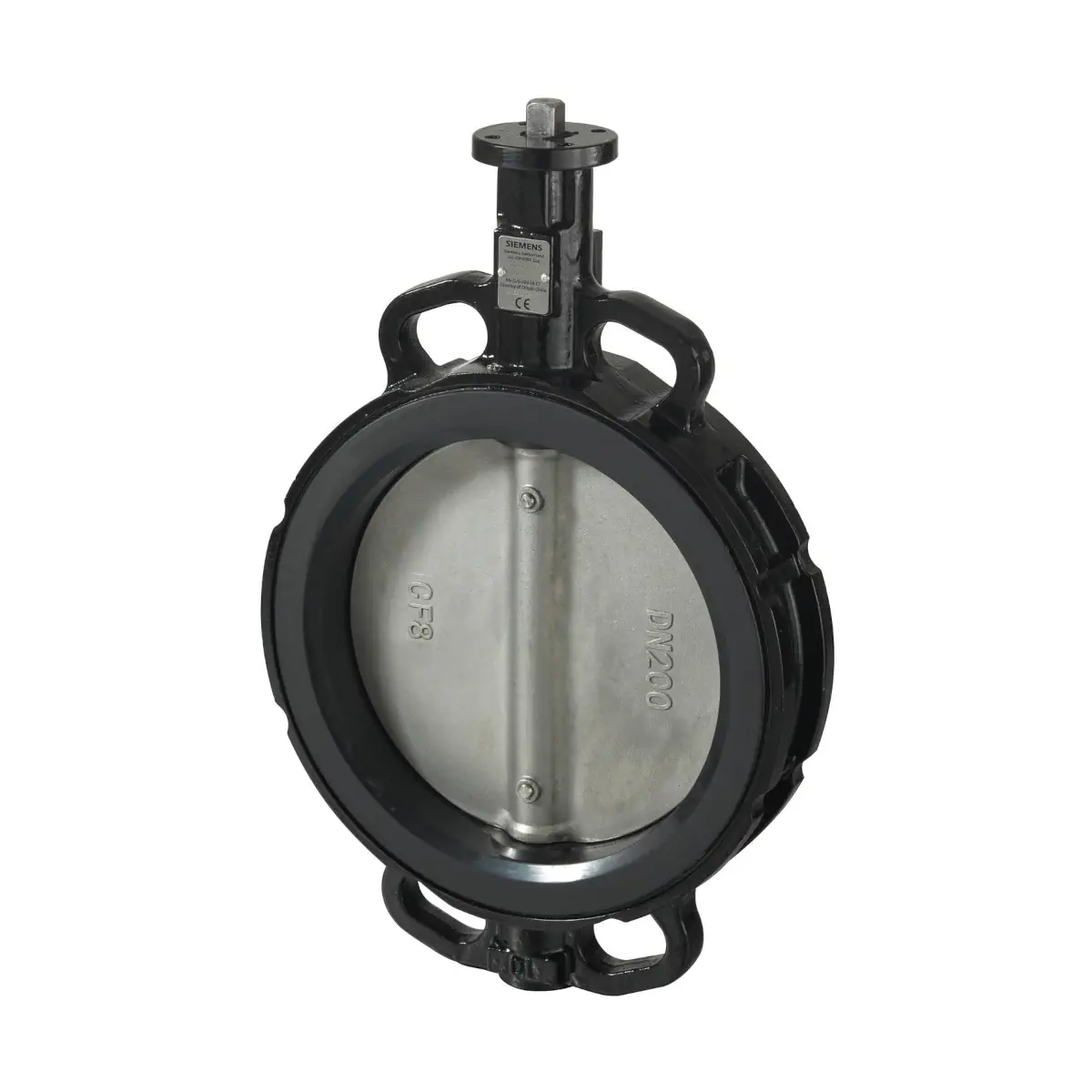

VFW41.200U Klapa odcinająca, PN6 PN10 PN16, DN200, kvs 4000m3/h, współpracuje z SAL..T10/F05

VFW41.200U to klapa odcinająca z serii Siemens Acvatix™, przeznaczona do pracy jako zawór regulacyjny lub odcinający w instalacjach HVAC. Wykonana jest z żeliwa sferoidalnego EN-GJS-400-18-LT (korpus) i przystosowana do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005. Model DN 200 oferuje wysoki przepływ nominalny Kvs 4000 m³/h przy kącie obrotu 90° i może współpracować z siłownikami elektromechanicznymi SAL..T10/F05.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.200U
• Symbol magazynowy: S55235-V175
• Typ: klapa odcinająca (może pracować jako zawór regulacyjny lub odcinający)
• Średnica nominalna: DN 200
• Kvs: 4000 m³/h
• Montaż: pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Bezobsługowa: nie wymaga konserwacji
• Możliwy przepływ: w obu kierunkach

Zastosowanie

Klapa VFW41.200U jest przeznaczona do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji,
• w aplikacjach dopuszczających minimalną nieszczelność całkowicie zamkniętego zaworu.

Współpraca z siłownikami i ciśnienie zamykające

• Zalecane siłowniki elektromechaniczne: SAL..T10/F05
• Maks. dopuszczalna różnica ciśnienia (∆ps), przy której klapa z siłownikiem niezawodnie się zamyka: 125 kPa
• Nastawnik ręczny (opcjonalnie): ASK41NF05SP (S55845-Z255)

Prędkość przepływu (zalecenie dla wody przy całkowicie otwartej klapie)

• Przy zastosowaniu siłowników SAL31..T10/F05 oraz SAL81..T10/F05: do 2,5 m/s
• Przy zastosowaniu siłownika SAL61..T10/F05: do 1,5 m/s

Budowa i materiały

Klapa ma korpus w kształcie pierścienia z ułożyskowaniem wału, wyłożony uszczelnieniem EPDM. Kołnierze również są pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Przyłącza kołnierzowe instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Poziom nieszczelności: 2,5% wartości Kvs

Wymiary i masa (VFW41.200U)

• DN: 200
• Długość zabudowy A (wg EN 558, szereg 20): 63 mm
• Wymiar do podłączenia siłownika (od środka rurociągu) J*: 236 mm
• Interfejs montażu siłownika (EN 5211): F05
• PN 6: ØE1 280 mm, śruby M16 (8x)
• PN 10: ØE2 295 mm, śruby M20 (8x)
• PN 16: ØE2 295 mm, śruby M20 (12x)
• Masa: 11,15 kg

Wskazówki projektowe i montażowe

• Kierunek przepływu: możliwy z obu stron.
• Instalacje grzewcze: zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia).
• Uwaga (ochrona przed skokami ciśnienia): przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Położenie montażowe: od pionowego do poziomego.
• Klapa i siłownik mogą być montowane na obiekcie bez specjalnych narzędzi i bez kalibracji.

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające są dostarczane bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.200U to wytrzymała, bezobsługowa klapa odcinająca DN 200 o przepływie Kvs 4000 m³/h, przeznaczona do montażu między kołnierzami PN 6/10/16. Dwukierunkowy przepływ, kąt obrotu 90° oraz współpraca z siłownikami SAL..T10/F05 sprawiają, że jest to praktyczne rozwiązanie do odcinania i sterowania przepływem w instalacjach HVAC.
