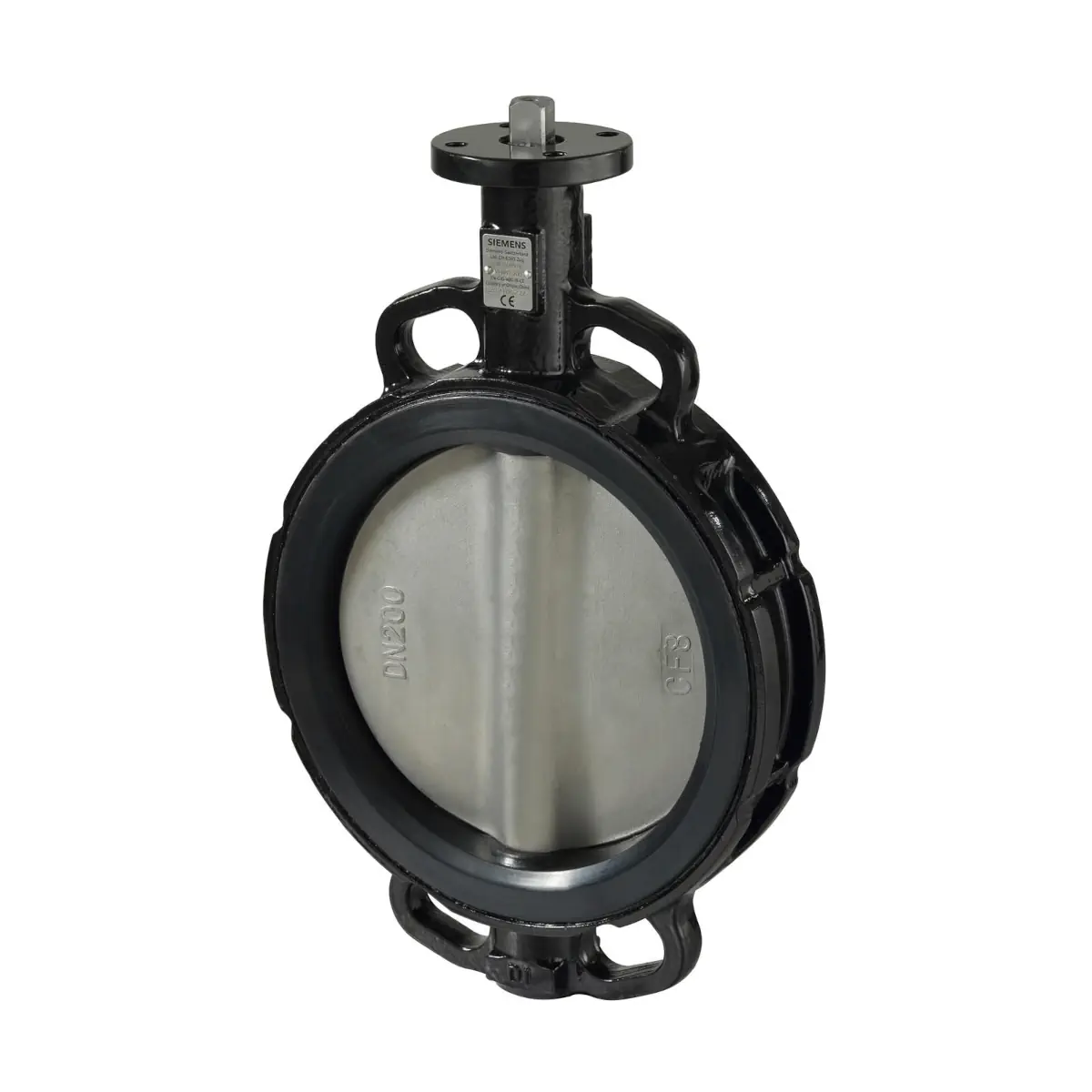

VFW41.450 Klapa odcinająca, PN16, DN450, kvs 18500 m3/h, współpracuje z SQL36E160

VFW41.450 to przemysłowa klapa odcinająca Siemens z rodziny Acvatix™, przeznaczona do automatycznego lub ręcznego (z odpowiednim osprzętem) sterowania przepływem w instalacjach HVAC. Wersja DN 450 charakteryzuje się wysoką przepustowością Kvs 18500 m³/h, szczelnym zamykaniem wg EN 12266-1 (klasa A) oraz montażem pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005.

Najważniejsze cechy

• Producent: Siemens
• Seria / rodzina: Acvatix™
• Model: VFW41.450
• Symbol magazynowy: S55235-V161
• Typ: klapa odcinająca (zawór odcinający / regulacyjny)
• Średnica nominalna: DN 450
• Zastosowanie ciśnieniowe przyłączy: PN 6 / PN 10 / PN 16 (wg ISO 7005)
• Kvs: 18500 m³/h
• Szczelność zamknięcia: EN 12266-1, klasa szczelności A
• Nie wymagają konserwacji
• Kołnierz do siłownika (EN ISO 5211): F10
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s

Zastosowanie

VFW41.450 może pracować jako zawór odcinający lub regulacyjny sterowany automatycznie, w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• w układach zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• w kaskadowych obiegach kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub wybrane fragmenty instalacji.

Media i warunki pracy

• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Ciśnienie nominalne: PN 16 wg EN 1333

Budowa i szczelność

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Korpus w kształcie pierścienia, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze są pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.
• Kąt obrotu (praca): 90°
• Szczelne zamykanie: wg EN 12266-1, poziom nieszczelności A

Siłowniki i sterowanie

Klapa VFW41.450 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E... Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapie.

• Kołnierz montażowy siłownika: EN ISO 5211, F10

Uwaga: opcjonalny nastawnik ręczny ASK41NF.. jest przewidziany dla klap do DN 400, dlatego nie dotyczy wersji VFW41.450.

Wskazówki do projektowania i montażu

• Przepływ przez klapę może zachodzić w obydwu kierunkach.
• Montaż na jednym kołnierzu (dla DN 300…600): dopuszczalne 200 kPa.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Klapy dostarczane są bez przeciwkołnierzy.

Dane techniczne (skrót)

• Model: VFW41.450 (S55235-V161)
• DN: 450
• Przyłącza: montaż pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Szerokość całkowita: DIN EN 558, szereg 20
• Kvs: 18500 m³/h
• Kąt obrotu (praca): 90°
• Temperatura czynnika: –20…120 °C
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Klasa szczelności: EN 12266-1, A
• Kołnierz siłownika: EN ISO 5211, F10
• Masa: 85,9 kg

Podsumowanie

Siemens VFW41.450 to solidna klapa odcinająca DN 450 do zastosowań HVAC, oferująca bardzo dużą przepustowość Kvs 18500 m³/h, szczelne odcięcie klasa A oraz montaż międzykołnierzowy dla instalacji PN 6 / PN 10 / PN 16. Dzięki standardowemu kołnierzowi siłownika EN ISO 5211 (F10) łatwo dobiera się do niej kompatybilny napęd Siemens do automatyzacji otwierania i zamykania przepływu.
