VFW41.150U Klapa odcinająca, PN6 PN10 PN16, DN150, kvs 1600m3/h, współpracuje z SAL..T10/F05

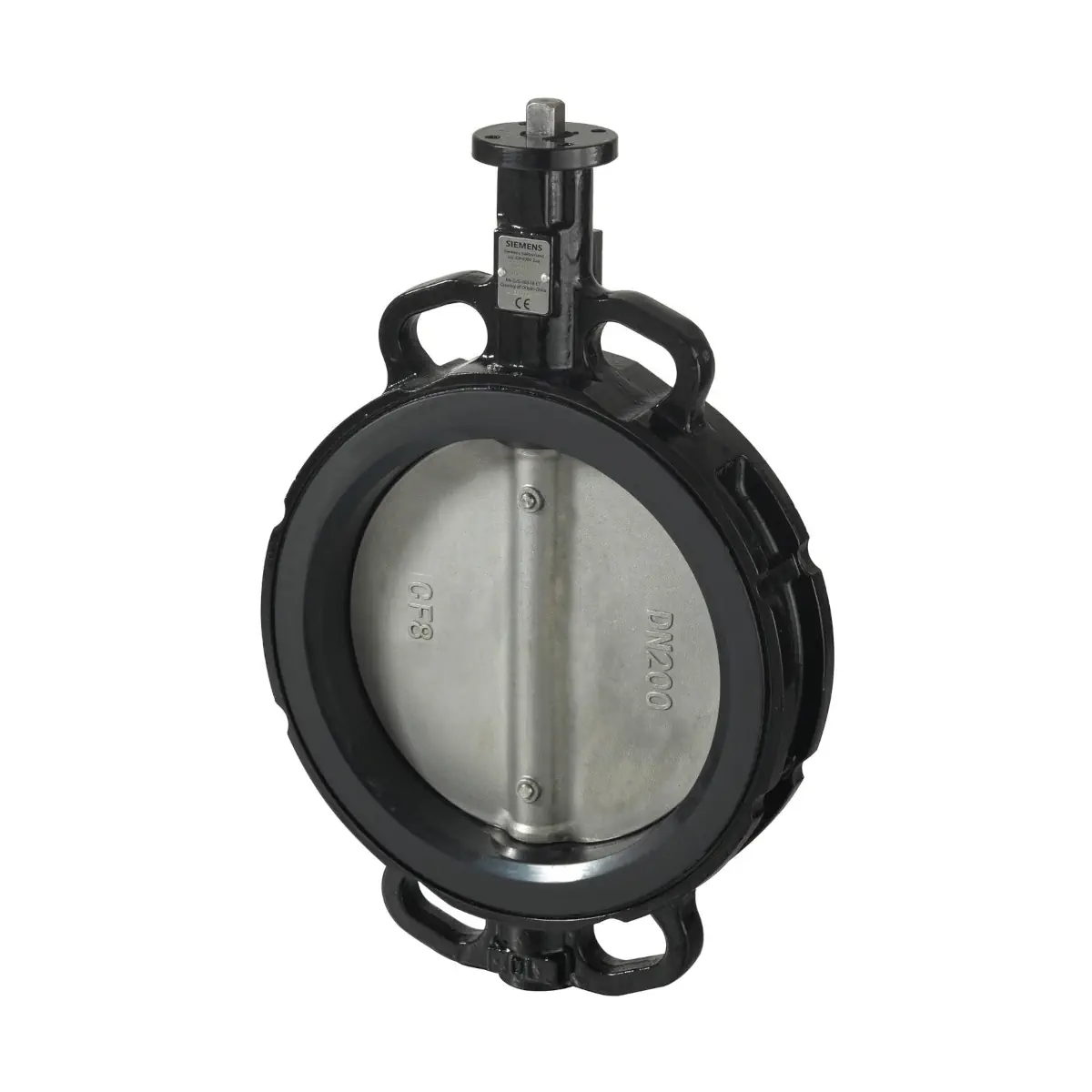

VFW41.150U to przemysłowa klapa odcinająca (motylkowa) Siemens Acvatix™ o średnicy DN 150 i przepływie nominalnym Kvs 1600 m³/h, przeznaczona do pracy jako zawór regulacyjny lub odcinający w instalacjach HVAC. Klapa jest przystosowana do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005 i wykonuje ruch w zakresie 90°. Korpus z żeliwa sferoidalnego EN-GJS-400-18-LT jest wyłożony uszczelnieniem EPDM, dzięki czemu medium nie ma kontaktu z korpusem. Zawór nie wymaga konserwacji i może współpracować z siłownikami elektromechanicznymi SAL..T10/F05.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.150U
• Symbol magazynowy: S55235-V174
• Typ: klapa odcinająca (motylkowa) do zastosowań HVAC
• Średnica nominalna: DN 150
• Kvs: 1600 m³/h
• Przyłącza: montaż pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°
• Przepływ: możliwy w obu kierunkach
• Obsługa/konserwacja: nie wymagają konserwacji

Zastosowanie

Klapa VFW41.150U jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji,
• w zastosowaniach dopuszczających minimalną nieszczelność całkowicie zamkniętego zaworu.

Współpraca z siłownikami i nastawnikiem ręcznym

• Siłowniki elektromechaniczne: SAL..T10/F05
• Nastawnik ręczny: ASK41NF05SP
• Maks. dopuszczalna różnica ciśnienia (ciśnienie zamykające) z siłownikiem, ∆p_s: 250 kPa

Zalecana maksymalna prędkość przepływu (przy całkowicie otwartej klapie)

• 2,5 m/s (dla SAL31..T10/F05 oraz SAL81..T10/F05)
• 1,5 m/s (dla SAL61..T10/F05)

Budowa i materiały

Korpus klapy ma kształt pierścienia i jest wykonany z żeliwa sferoidalnego. Wnętrze jest wyłożone uszczelnieniem EPDM oraz posiada ułożyskowanie wału klapy. Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Przyłącza kołnierzowe instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005
• Kąt obrotu (praca): 90°

Wymiary i waga (VFW41.150U)

• DN: 150
• A: 58 mm
• B: 135 mm
• C: 210 mm
• G: 138 mm
• J* (wymiar do podłączenia siłownika od środka rurociągu): 205 mm
• T: 13 mm
• D5: 90 mm
• L: 15,5 mm
• Kołnierze PN 6: ØE1 225 mm, M16 (8x)
• Kołnierze PN 10: ØE2 240 mm, M20 (8x)
• Kołnierze PN 16: ØE2 240 mm, M20 (8x)
• Waga: 7,79 kg

Dostawa i zamawianie

• Dostarczane elementy: klapa odcinająca VFW41.150U
• Ważne: klapy odcinające dostarczane są bez przeciwkołnierzy.
• Uwaga: klapa odcinająca, siłownik i nastawnik ręczny są pakowane oddzielnie.

Wskazówki do projektowania i montażu

• Przepływ przez klapę może zachodzić z obydwu kierunków.
• W instalacjach grzewczych zalecany montaż na powrocie (niższe temperatury sprzyjają trwałości uszczelnienia).
• Aby ograniczyć ryzyko nagłych skoków ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Klapa i siłownik mogą być montowane na obiekcie w prosty sposób – bez specjalnych narzędzi i bez kalibracji.

Podsumowanie

Siemens VFW41.150U to wytrzymała klapa odcinająca DN 150 o wysokiej przepustowości Kvs 1600 m³/h, przeznaczona do aplikacji HVAC jako zawór odcinający lub regulacyjny. Montaż międzykołnierzowy PN 6/10/16, konstrukcja z wyłożeniem EPDM oraz możliwość współpracy z siłownikami SAL..T10/F05 czynią ją praktycznym rozwiązaniem do odcinania i sterowania przepływem wody lub roztworów wodnych w instalacjach grzewczych i chłodniczych.

Pliki do pobrania:
VFW41.150U Karta katalogowa
