VFW41.500 Klapa odcinająca, PN16, DN500, kvs 24000 m3/h, współpracuje z SQL36E160

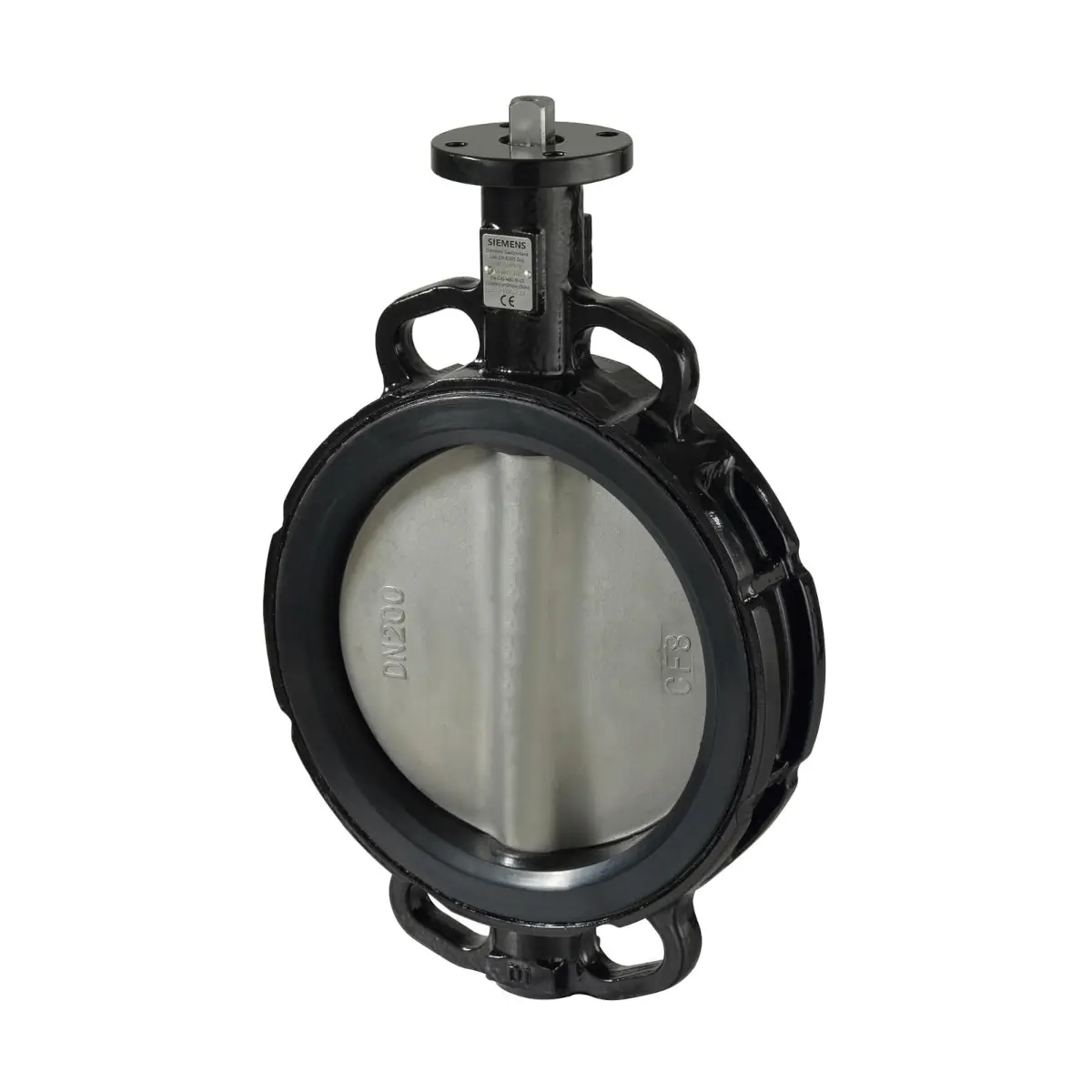

Siemens VFW41.500 to przemysłowa klapa odcinająca (Acvatix™) do instalacji HVAC, przeznaczona do pracy jako zawór odcinający lub regulacyjny (sterowanie automatyczne lub ręczne). Wersja DN 500 jest przystosowana do montażu pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005, zapewnia szczelne zamykanie wg EN 12266-1 (klasa A) i nie wymaga konserwacji. Klapa posiada kołnierz montażowy siłownika EN ISO 5211 – F16 i może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.., SQL341E.. lub SQL361E...

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.500
• Symbol magazynowy: S55235-V162
• Typ: klapa odcinająca (do pracy jako zawór odcinający lub regulacyjny)
• Średnica nominalna: DN 500
• Kołnierze instalacji: montaż pomiędzy kołnierzami PN 10 / PN 16 wg ISO 7005
• Kvs: 24000 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa)
• Szczelność zamknięcia: EN 12266-1, poziom nieszczelności A
• Bezobsługowa praca: klapa nie wymaga konserwacji
• Kołnierz pod siłownik / nastawnik: EN ISO 5211 – F16
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s

Zastosowanie

VFW41.500 jest przeznaczona do stosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz / zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT (konstrukcja pierścieniowa)
• Uszczelnienie: EPDM-HT (wyłożenie korpusu i kołnierzy – brak kontaktu czynnika z korpusem)
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Wskaźnik położenia: położenie kątowe tarczy wskazywane przez nacięcie na wałku

Współpraca z siłownikami

• Klapa VFW41.500 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.., SQL341E.. lub SQL361E...
• Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapie.

Wskazówki do projektowania i montażu

• Przepływ: możliwy w obu kierunkach.
• Montaż na jednym kołnierzu: dla DN 300…600 dopuszczalne 200 kPa (dotyczy DN 500).
• Uwaga (skoki ciśnienia): przed uruchomieniem pomp zaleca się ustawić klapę w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1).
• Pozycja montażu: z siłownikami SQL36E.. – dowolna; z siłownikami SAL..T20/T40 – od pionowej do poziomej.
• Uszczelnienia kołnierzowe: nie stosować dodatkowych uszczelnień kołnierzowych.
• Dostawa: klapa odcinająca dostarczana jest bez przeciwkołnierzy.

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Kąt obrotu (praca): 90°
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120°C
• Szerokość całkowita (zabudowa): DIN EN 558, szereg 20
• Szczelność: EN 12266-1, klasa A

Podsumowanie

Siemens VFW41.500 to solidna, bezobsługowa klapa odcinająca DN 500 do montażu między kołnierzami PN 10 / PN 16, o wysokiej przepustowości Kvs 24000 m³/h i szczelnym zamknięciu (EN 12266-1, klasa A). Konstrukcja z wykładziną EPDM-HT oraz kołnierz EN ISO 5211 F16 do montażu siłownika czynią ją praktycznym wyborem do automatycznego lub ręcznego odcinania i regulacji przepływu w instalacjach grzewczych i chłodniczych.
