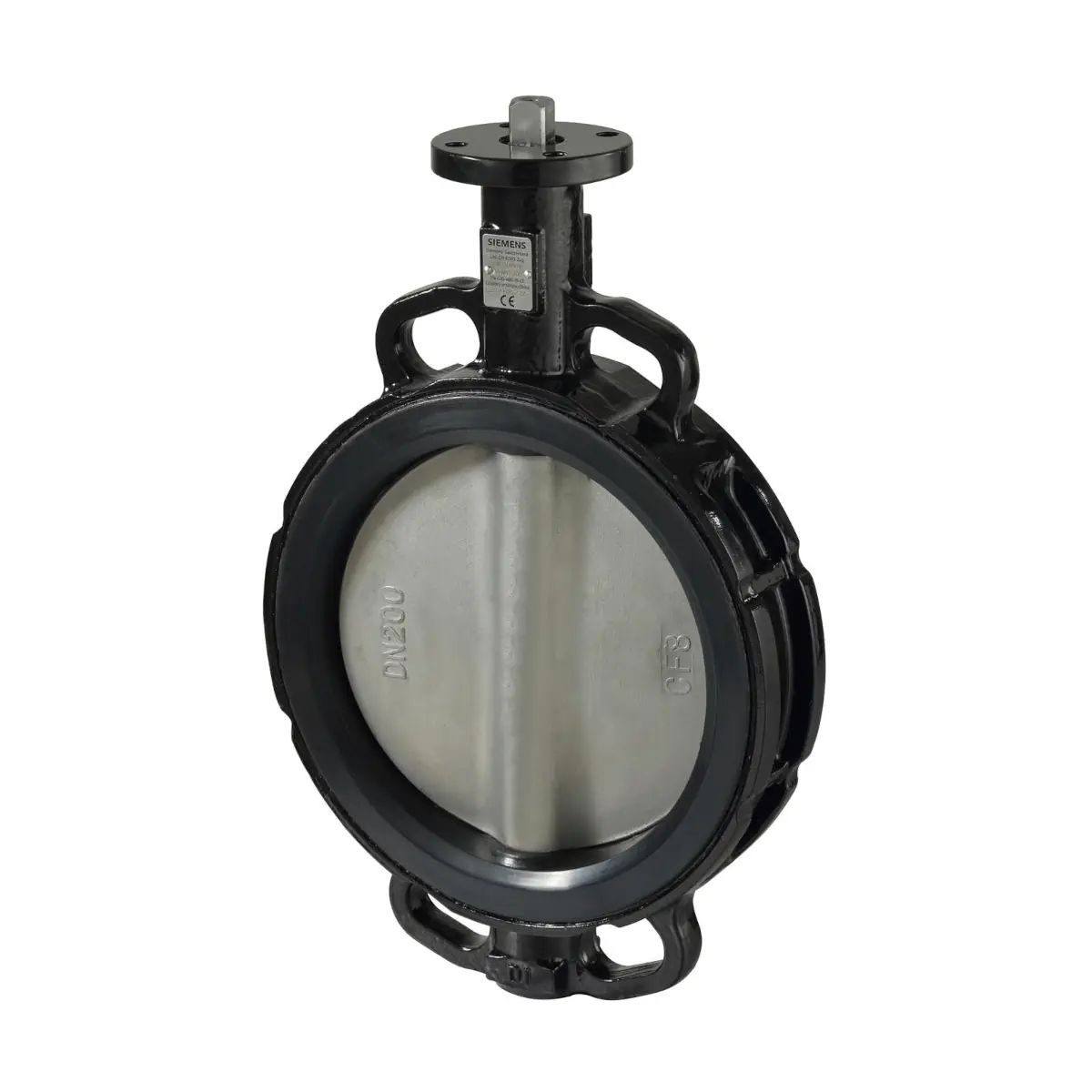

VFW41.150 Klapa odcinająca, PN16, DN150, kvs 1600 m3/h, współpracuje z SQL36E65

VFW41.150 to klapa odcinająca Siemens Acvatix™ przeznaczona do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005. Wykonana jest z żeliwa sferoidalnego EN-GJS-400-18-LT i zapewnia szczelne zamykanie zgodnie z EN 12266-1 (poziom nieszczelności A). Model DN 150 oferuje Kvs = 1600 m³/h i może pracować jako element odcinający lub regulacyjny – automatycznie (z siłownikiem) albo ręcznie (z opcjonalnym nastawnikiem).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.150
• Symbol magazynowy: S55235-V144
• Typ: klapa odcinająca
• Średnica nominalna: DN 150
• Przyłącza: do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kvs: 1600 m³/h
• Zalecana maks. prędkość przepływu wody (przy całkowicie otwartej klapie): 4,5 m/s
• Szczelność: szczelne zamknięcie wg EN 12266-1, klasa A
• Kąt obrotu (praca): 90°
• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Bezobsługowa: nie wymagają konserwacji

Zastosowanie

Klapa VFW41.150 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający sterowany automatycznie lub ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz/zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Siłowniki i wyposażenie dodatkowe

• Kołnierz do siłownika / nastawnika: EN ISO 5211 (F07)
• Współpracujące siłowniki elektromechaniczne: SAL.., SQL36E.., SQL341E.., SQL361E..
• Montaż bezpośredni: siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapie VFW41.150
• Maks. dopuszczalna różnica ciśnienia (ciśnienie zamykające) przy zastosowaniu SQL341E100 / SQL361E100: 1600 kPa
• Opcjonalny nastawnik ręczny: ASK41NF07SP
• ASK41NF07SP – funkcje: blokowana dźwignia z pozycjami krańcowymi 0 i 90°, precyzyjne ustawianie klapy co 10°, bariera przeciw-kondensacyjna, prosty montaż

Budowa mechaniczna

• Korpus: w kształcie pierścienia, z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy
• Kołnierze: pokryte uszczelnieniem (brak kontaktu czynnika z korpusem klapy)
• Tarcza: obrotowa; położenie kątowe wskazywane nacięciem na wałku klapy

Wskazówki do projektowania i montażu

• Przepływ: przez klapę VFW41.150 może zachodzić z obydwu kierunków
• Montaż na jednym kołnierzu: możliwy dla DN 40…250 przy 300 kPa (dotyczy DN 150)
• Rozruch pomp: aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym)
• Uszczelnienia: nie stosować żadnych dodatkowych uszczelnień kołnierzowych
• Dostawa: klapa odcinająca, siłownik i nastawnik ręczny pakowane są oddzielnie; klapy dostarczane są bez przeciwkołnierzy

Dane techniczne (wybrane)

• DN / PN: DN 150 / PN 6 / PN 10 / PN 16 (kołnierze wg ISO 7005)
• Kvs: 1600 m³/h
• Ciśnienie robocze: do 1600 kPa (16 bar)
• Temperatura czynnika: –20…120 °C
• Kąt obrotu (praca): 90°
• Szczelność: EN 12266-1, klasa A
• Szerokość całkowita: DIN EN 558, szereg 20
• Materiał korpusu: żeliwo sferoidalne EN-GJS-400-18-LT
• Materiał trzpienia: stal nierdzewna 1.4021 (2Cr13)
• Materiał tarczy klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Kołnierz siłownika: EN ISO 5211 F07 (kwadrat 17, rozstaw 70, otwór 10)
• Długość zabudowy (EN 558, szereg 20): 56 mm
• Masa: 8,8 kg

Podsumowanie

Siemens VFW41.150 to wytrzymała, bezobsługowa klapa odcinająca DN 150 do instalacji HVAC, przeznaczona do pracy w aplikacjach z kołnierzami PN 6 / PN 10 / PN 16. Zapewnia szczelne zamykanie (klasa A), obsługuje temperatury czynnika –20…120 °C i oferuje wysoki przepływ nominalny Kvs 1600 m³/h. Dzięki standardowi EN ISO 5211 (F07) umożliwia wygodny dobór napędu (m.in. SQL341E../SQL361E..) oraz opcjonalną obsługę ręczną z ASK41NF07SP.
