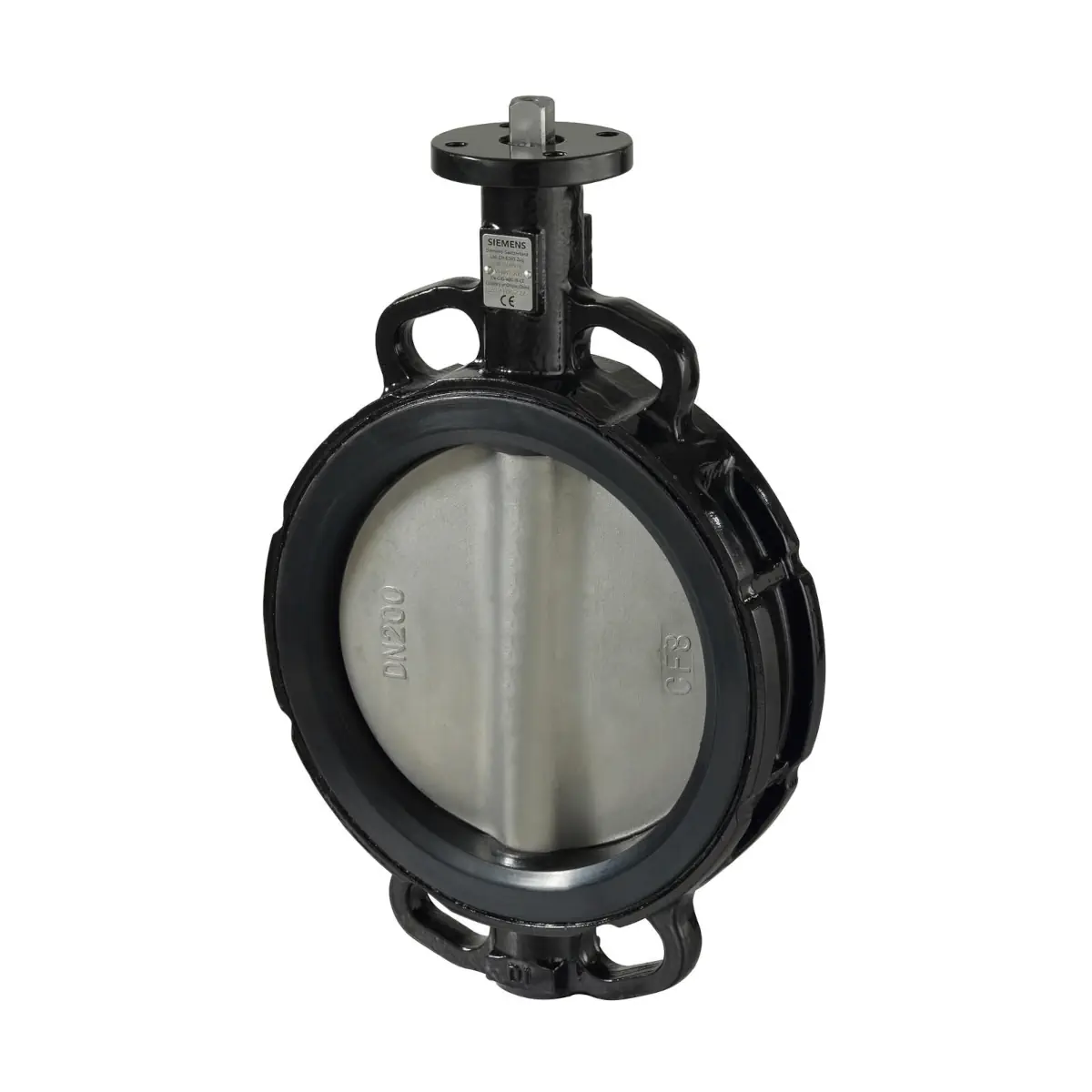

VFW41.400 Klapa odcinająca, PN16, DN400, kvs 14100 m3/h, współpracuje z SQL36E110

VFW41.400 to przemysłowa klapa odcinająca Siemens Acvatix™ do zastosowań HVAC, przeznaczona do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005. Wykonana z żeliwa sferoidalnego EN-GJS-400-18-LT i wyłożona uszczelnieniem EPDM, zapewnia szczelne zamykanie wg EN 12266-1 (poziom nieszczelności A). Model DN400 oferuje Kvs 14100 m³/h, jest bezobsługowy i może pracować zarówno z siłownikiem, jak i opcjonalnym nastawnikiem ręcznym (do DN 400).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.400
• Symbol magazynowy: S55235-V160
• Typ: klapa odcinająca / zawór regulacyjny (montaż międzykołnierzowy)
• Średnica nominalna: DN 400
• Przyłącza: do montażu pomiędzy kołnierzami PN 6 / PN 10 / PN 16 wg ISO 7005
• Kvs: 14100 m³/h
• Zalecana maks. prędkość przepływu wody (klapa całkowicie otwarta): 4,5 m/s
• Szczelność: szczelne zamykanie wg EN 12266-1, klasa szczelności A
• Nie wymagają konserwacji
• Kołnierz montażowy siłownika / nastawnika: EN ISO 5211 (F10)

Zastosowanie

Klapa VFW41.400 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający, sterowany automatycznie lub ręcznie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, m.in.:

• do układów zamkniętych i otwartych,
• do regulacji 2-stawnej (otwórz / zamknij),
• do regulacji 3-stawnej,
• do kaskadowych obiegów kotłowych lub chłodniczych,
• do otwierania lub odcinania przepływu przez wymiennik lub całe fragmenty instalacji.

Współpraca z siłownikami i nastawnikiem ręcznym

• Siłowniki elektromechaniczne: SAL.., SQL36E.., SQL341E.., SQL361E..
• Nastawnik ręczny (opcjonalnie, do DN 400): ASK41NF10SP

ASK41NF10SP – cechy (dla DN 250…DN 400)

• ręczna przekładnia ślimakowa do bezstopniowego ustawiania klapy w zakresie 0…90°,
• samohamowny mechanizm,
• wskaźnik położenia,
• bariera przeciw-kondensacyjna,
• prosty montaż.

Budowa i działanie

• Korpus w kształcie pierścienia z żeliwa sferoidalnego, wyłożony uszczelnieniem EPDM, z ułożyskowaniem wału klapy.
• Kołnierze są również pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.
• Położenie kątowe tarczy wskazywane jest za pomocą nacięcia na wałku klapy.
• Kąt obrotu (praca): 90°
• Kierunek przepływu: przepływ może zachodzić z obydwu kierunków.

Wskazówki do projektowania i montażu

• Montaż na jednym kołnierzu (DN 300…600): dopuszczalna różnica ciśnienia 200 kPa.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym Y1).
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych.
• Klapy odcinające są dostarczane bez przeciwkołnierzy.

Dane techniczne (VFW41.400)

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: −20…120 °C
• Szerokość całkowita: DIN EN 558, szereg 20
• Długość zabudowy (EN 558, szereg 20): 102 mm
• Masa: 66 kg

Materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT

Normy i zgodność

• Dyrektywa ciśnieniowa (PED): 2014/68/EU
• Grupa płynów: 2
• DN 350…600: kategoria III, moduł H, z oznaczeniem CE, numer jednostki notyfikowanej 0343
• Zgodność EAC: Euroazjatycka zgodność

Podsumowanie

Siemens VFW41.400 to solidna klapa odcinająca DN 400 do instalacji HVAC, przeznaczona do montażu międzykołnierzowego PN 6 / PN 10 / PN 16, o przepustowości Kvs 14100 m³/h i szczelności klasy A wg EN 12266-1. Konstrukcja z korpusem z żeliwa sferoidalnego i wykładziną EPDM, praca w zakresie 0…90° oraz możliwość współpracy z siłownikami Siemens (lub opcjonalnym nastawnikiem ręcznym do DN 400) czynią z niej pewny wybór do odcinania i automatyzacji dużych obiegów grzewczych i chłodniczych.
