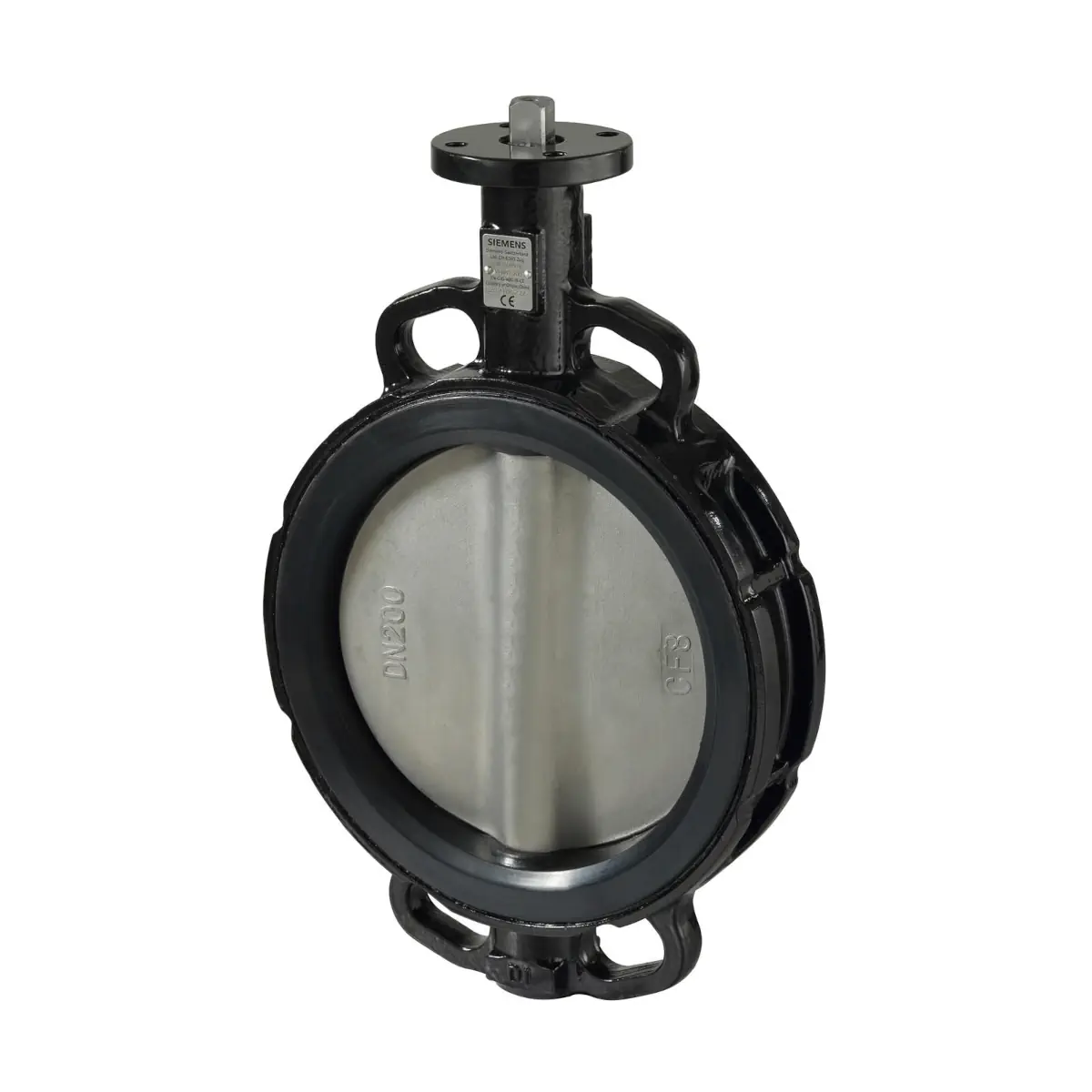

VFW41.250 Klapa odcinająca, PN16, DN250, kvs 4550 m3/h, współpracuje z SQL36E110

VFW41.250 to przemysłowa klapa odcinająca (butterfly) z serii Siemens Acvatix™, przeznaczona do automatycznego lub ręcznego odcinania oraz regulacji przepływu w instalacjach HVAC. Klapa ma średnicę nominalną DN 250, współpracuje z kołnierzami instalacji PN 6 / PN 10 / PN 16 (montaż pomiędzy kołnierzami wg ISO 7005) i zapewnia szczelne zamykanie zgodnie z EN 12266-1 (poziom nieszczelności A).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.250
• Symbol magazynowy: S55235-V146
• Typ: klapa odcinająca / zawór odcinający do instalacji HVAC
• Średnica nominalna: DN 250
• Kołnierze instalacji: PN 6 / PN 10 / PN 16 wg ISO 7005 (montaż międzykołnierzowy)
• Kvs: 4550 m³/h
• Szczelność: EN 12266-1, klasa szczelności A
• Nie wymagają konserwacji
• Kołnierz montażowy siłownika / nastawnika: EN ISO 5211, F10
• Zalecana maks. prędkość przepływu (woda, klapa całkowicie otwarta): 4,5 m/s

Zastosowanie

VFW41.250 może pracować jako zawór regulacyjny lub odcinający, sterowany automatycznie (siłownikiem) albo ręcznie (nastawnikiem). Typowe zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych:

• układy zamknięte i otwarte,
• regulacja 2-stawna (otwórz/zamknij),
• regulacja 3-stawna,
• kaskadowe obiegi kotłowe lub chłodnicze,
• otwieranie/odcinanie przepływu przez wymiennik lub fragmenty instalacji.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Korpus w kształcie pierścienia wyłożony uszczelnieniem EPDM; także kołnierze są pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem klapy.
• Położenie kątowe tarczy wskazywane jest przez nacięcie na wałku klapy.

Współpraca z siłownikami i nastawnikiem ręcznym

• Klapa VFW41.250 może współpracować z siłownikami elektromechanicznymi: SAL.., SQL36E.., SQL341E.. lub SQL361E...
• Siłowniki SQL341E.. oraz SQL361E.. mogą być montowane bezpośrednio na klapach VFW41..
• Maksymalna dopuszczalna różnica ciśnienia (ciśnienie zamykające) dla VFW41.250 zależy od siłownika; przykładowo: 1000 kPa dla SQL36E110 oraz 1000 kPa dla SQL341E400 / SQL361E400.
• Opcjonalny nastawnik ręczny: ASK41NF10SP (dla DN 250…DN 400) – ręczna przekładnia ślimakowa do bezstopniowego ustawiania w zakresie 0…90°, mechanizm samohamowny, wskaźnik położenia, bariera przeciw-kondensacyjna, prosty montaż.

Wskazówki do projektowania i montażu

• Przepływ przez VFW41.250 może zachodzić w obu kierunkach.
• Montaż na jednym kołnierzu: dla DN 40…250 dopuszczalne 300 kPa.
• Aby zapobiec nagłym skokom ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Nie stosować dodatkowych uszczelnień kołnierzowych.

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Kąt obrotu (praca): 90°
• Dopuszczalne czynniki: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120°C
• Wymiar zabudowy: DIN EN 558, szereg 20
• Kołnierz siłownika / nastawnika: EN ISO 5211, F10

Dostawa

• Klapa odcinająca, siłownik oraz nastawnik ręczny są pakowane oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.250 to solidna, międzykołnierzowa klapa odcinająca DN 250 o wysokiej szczelności zamknięcia (EN 12266-1, klasa A), przeznaczona do wody i powietrza w aplikacjach HVAC. Dzięki standardowemu kołnierzowi montażowemu EN ISO 5211 (F10) klapa może być łatwo wyposażona w siłownik elektromechaniczny lub nastawnik ręczny, zapewniając niezawodne odcinanie i sterowanie przepływem w instalacjach o wymagających parametrach pracy.
