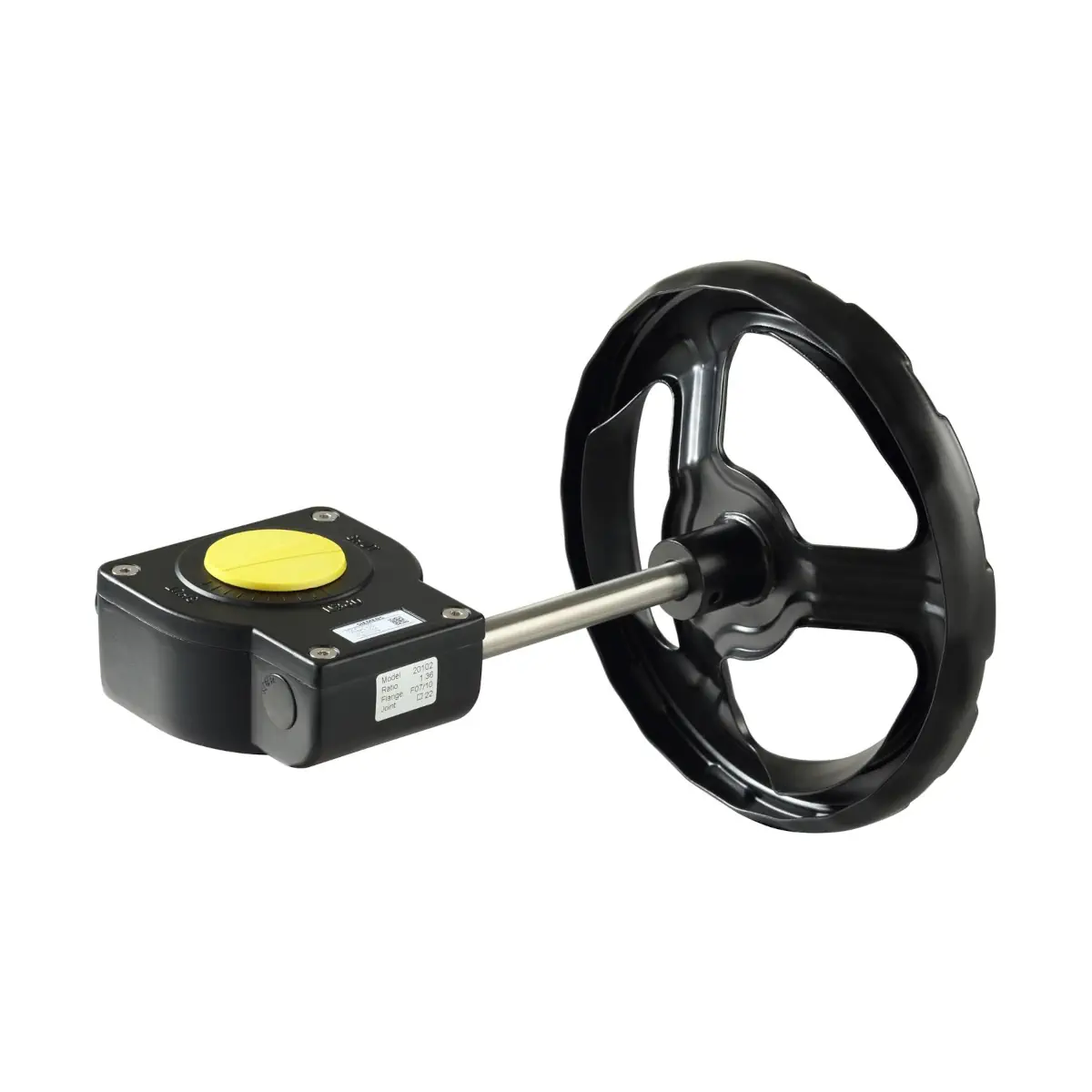

ASK41NF10SP Przekładnia ślimakowa do klap odcinających VFW41.. i VFL41.., DN250..400

ASK41NF10SP to nastawnik ręczny (przekładnia ślimakowa) przeznaczony do ręcznego ustawiania klap odcinających Siemens VFW41.. oraz VFL41.. w zakresie średnic DN 250…DN 400. Umożliwia bezstopniowe ustawienie klapy w położeniu pomiędzy 0° a 90°, a dzięki samohamownemu mechanizmowi utrzymuje zadane położenie bez dodatkowego blokowania.

Najważniejsze cechy

• Producent: Siemens
• Model: ASK41NF10SP
• Typ: nastawnik ręczny (ręczna przekładnia ślimakowa) do klap odcinających
• Kompatybilność: klapy odcinające VFW41.. i VFL41.. dla DN 250…DN 400
• Zakres ustawiania: 0…90° (bezstopniowo)
• Mechanizm: samohamowny
• Wskaźnik położenia
• Bariera przeciw-kondensacyjna
• Prosty montaż

Zastosowanie

ASK41NF10SP stosuje się jako opcjonalne wyposażenie do klap odcinających Siemens VFW41.. i VFL41.., gdy wymagane jest ręczne otwieranie, przymykanie lub zamykanie przepływu (ustawienie pośrednie) w zakresie obrotu 0…90°.

Funkcje i działanie

• Bezstopniowa regulacja położenia klapy w zakresie 0…90°.
• Przekładnia ślimakowa z samohamownym mechanizmem – utrzymuje ustawione położenie.
• Wskaźnik położenia ułatwia kontrolę stopnia otwarcia.
• Bariera przeciw-kondensacyjna ogranicza ryzyko kondensacji w rejonie napędu.

Dane techniczne

• Zakres DN współpracujących klap: DN 250…DN 400 (VFW41.. / VFL41..)
• Kąt obrotu: 0…90°
• Materiał: odlewane ciśnieniowo aluminium
• Masa: 3,16 kg

Wymiary (wg oznaczeń z dokumentacji)

• A: 22 mm
• B: 239 mm
• C: 150 mm
• D: 120 mm
• E: 60 mm
• F: 117 mm
• H: 56 mm
• Y: 250 mm
• D1: 102 mm
• M: M10
• D2: 43 mm
• J: 25 mm
• K: 65 mm
• L: 45 mm

Dostawa

Klapa odcinająca, siłownik oraz nastawnik ręczny pakowane są oddzielnie.

Podsumowanie

Siemens ASK41NF10SP to wytrzymały nastawnik ręczny z przekładnią ślimakową do klap VFW41.. i VFL41.. w zakresie DN 250…DN 400. Zapewnia bezstopniowe ustawianie w zakresie 0…90°, samohamowność oraz czytelną kontrolę położenia dzięki wskaźnikowi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy stosować wyłącznie zgodnie z dokumentacją montażową producenta.
• Przed montażem należy zapoznać się z instrukcją instalacji i przestrzegać wszystkich zaleceń producenta.
• Montaż, regulację i uruchomienie należy wykonywać wyłącznie zgodnie z przeznaczeniem produktu oraz w kompatybilnych klapach odcinających Siemens VFW41.. i VFL41.. w zakresie DN 250...400.
• Produkt jest przeznaczony do ręcznego, bezstopniowego ustawiania klapy w zakresie od 0 do 90°. Nie stosować poza dopuszczalnym zakresem pracy.
• Mechanizm jest samohamowny. Wszelkie czynności montażowe i regulacyjne wykonywać ostrożnie, z uwzględnieniem aktualnego położenia klapy i mechanizmu.
• Podczas montażu należy zwrócić uwagę na prawidłowe ustawienie położenia elementów montażowych i wskaźnika położenia zgodnie z instrukcją producenta.
• Uwaga na gorące powierzchnie. W trakcie prac montażowych i serwisowych elementy instalacji mogą być gorące i powodować oparzenia.
• Przed wykonaniem prac serwisowych przy klapie, siłowniku lub łączniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, upuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przewody elektryczne należy odłączyć od zacisków przed rozpoczęciem prac.
• Ponowne uruchomienie klapy jest możliwe tylko po prawidłowym zamontowaniu siłownika lub nastawnika ręcznego.
• Produkt należy utylizować zgodnie z odpowiednimi przepisami jako zużyty sprzęt, nie wyrzucać z odpadami komunalnymi.
