VFW41.600 Klapa odcinająca, PN16, DN600, kvs 31000 m3/h, współpracuje z SQL36E160

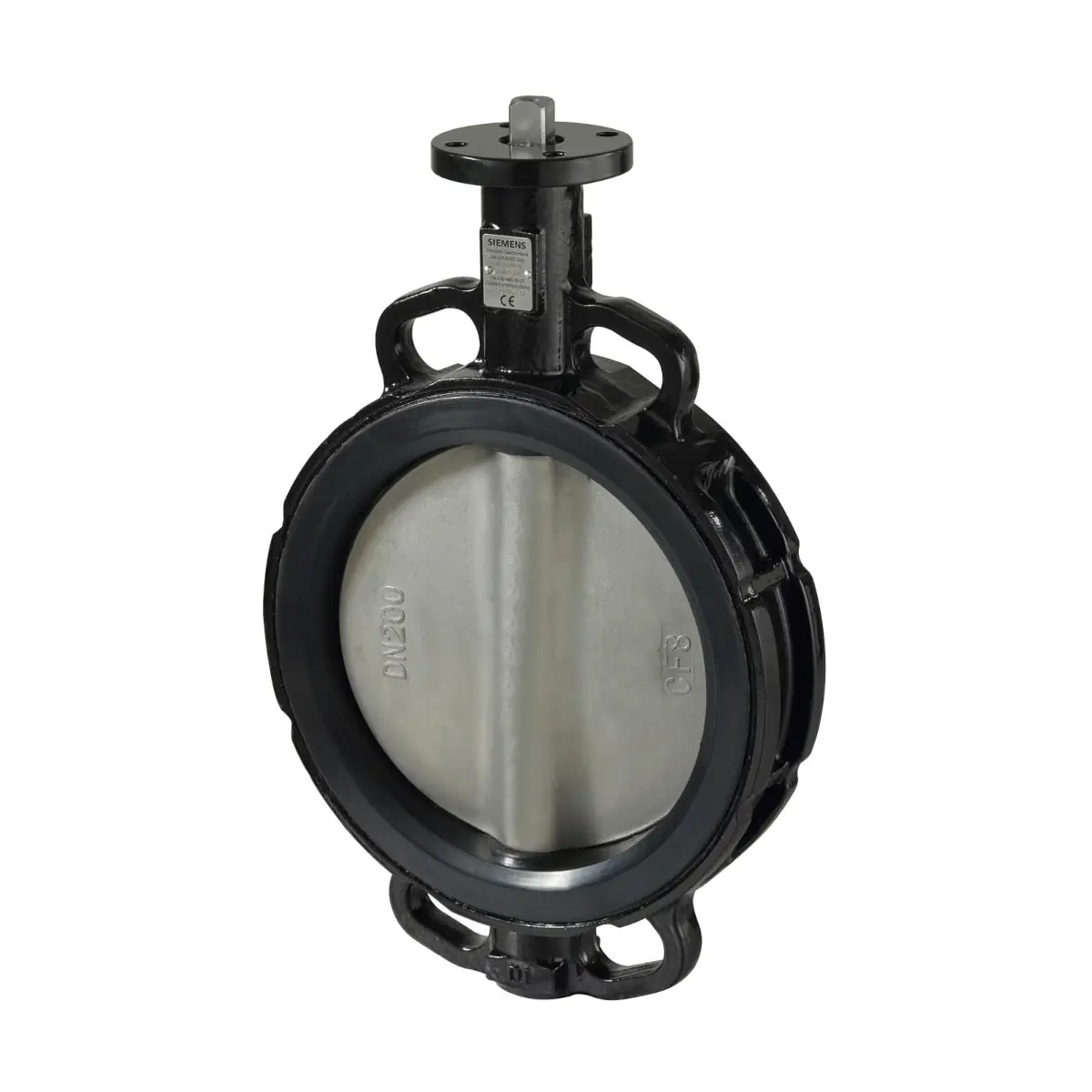

VFW41.600 to przemysłowa klapa odcinająca Siemens Acvatix™ o średnicy DN 600, przeznaczona do automatycznego lub ręcznego otwierania i odcinania przepływu w instalacjach HVAC. Wersja ta pracuje w klasie ciśnieniowej PN 16 i oferuje bardzo wysoki współczynnik przepływu Kvs = 31000 m³/h. Korpus z żeliwa sferoidalnego jest wyłożony uszczelnieniem EPDM, a klapa zapewnia szczelne zamykanie zgodnie z EN 12266-1 (klasa A) i nie wymaga konserwacji.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix™
• Model: VFW41.600
• Symbol magazynowy: S55235-V163
• Typ: klapa odcinająca / zawór odcinający do instalacji HVAC
• Średnica nominalna: DN 600
• Ciśnienie nominalne: PN 16
• Kvs: 31000 m³/h
• Szczelność zamknięcia: EN 12266-1, poziom nieszczelności A
• Kąt obrotu (praca): 90°
• Montaż międzykołnierzowy: pomiędzy kołnierzami PN 16 wg ISO 7005
• Przepływ: możliwy w obu kierunkach
• Bezobsługowa: nie wymaga konserwacji

Zastosowanie

Klapa VFW41.600 jest przeznaczona do stosowania jako zawór regulacyjny lub odcinający, sterowany automatycznie (siłownikiem) lub ręcznie (zależnie od wykonania układu), m.in. w:

• układach zamkniętych i otwartych,
• regulacji 2-stawnej (otwórz/zamknij),
• regulacji 3-stawnej,
• kaskadowych obiegach kotłowych lub chłodniczych,
• otwieraniu/odcinaniu przepływu przez wymiennik lub całe fragmenty instalacji.

Budowa i materiały

• Korpus: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień: stal nierdzewna 1.4021 (2Cr13)
• Tarcza klapy: stal nierdzewna 1.4308 (304/CF8)
• Uszczelnienie: EPDM-HT
• Korpus w kształcie pierścienia jest wyłożony EPDM; również kołnierze są pokryte uszczelnieniem, dzięki czemu czynnik nie ma kontaktu z korpusem.
• Położenie kątowe tarczy wskazywane jest nacięciem na wałku; tarcza jest obrotowa (kąt obrotu 360°).

Wskazówki do projektowania i montażu

• VFW41.600 może być stosowana wyłącznie w aplikacjach PN 16.
• Nie stosować dodatkowych uszczelnień kołnierzowych.
• Możliwy jest montaż na jednym kołnierzu dla DN 300…600 przy 200 kPa.
• Aby ograniczyć ryzyko nagłych skoków ciśnienia, przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia (ręcznie lub sygnałem sterującym).
• Klapy dostarczane są z instrukcją montażu.

Czynniki robocze

• Dopuszczalne media: woda chłodnicza, woda grzewcza, solanka, woda zdemineralizowana (zmiękczona), woda ze środkami przeciwzamarzaniowymi, powietrze
• Temperatura czynnika: –20…120 °C

Dane techniczne

• Ciśnienie nominalne: PN 16 wg EN 1333
• Dopuszczalne ciśnienie robocze: 1600 kPa (16 bar)
• Kvs: 31000 m³/h
• Definicja Kvs: nominalne natężenie przepływu zimnej wody (5…30 °C) przez całkowicie otwartą klapę przy spadku ciśnienia 100 kPa (1 bar)
• Szczelność: szczelne zamknięcie wg EN 12266-1, klasa A
• Przyłącza instalacji: DN 600, PN 16 wg ISO 7005
• Szerokość całkowita: DIN EN 558, szereg 20
• Kąt obrotu (praca): 90°
• Masa: 186,5 kg

Siłowniki współpracujące

Klapa VFW41.600 może współpracować z siłownikami elektromechanicznymi SAL.., SQL36E.. oraz SQL341E.. / SQL361E... Siłowniki SQL341E.. i SQL361E.. mogą być montowane bezpośrednio na klapie.

• Maksymalna dopuszczalna różnica ciśnienia (ciśnienie zamykające) z siłownikami: SQL341E1200 / SQL361E1200: Δps = 300 kPa

Dostawa

• Klapa odcinająca, siłownik (jeśli zamawiany) pakowane są oddzielnie.
• Klapy odcinające dostarczane są bez przeciwkołnierzy.

Podsumowanie

Siemens VFW41.600 to wytrzymała, bezobsługowa klapa odcinająca DN 600 / PN 16 o bardzo wysokim przepływie Kvs 31000 m³/h, przeznaczona do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki wykładzinie EPDM oraz szczelności zamknięcia EN 12266-1 klasa A sprawdza się jako pewny element odcinający i regulacyjny w dużych układach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE dla DN 600 zgodnie z dyrektywą ciśnieniową PED 2014/68/UE.
• Klapa odcinająca jest urządzeniem ciśnieniowym do instalacji PN 16; model VFW41.600 może być stosowany wyłącznie w aplikacjach PN 16.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 1600 kPa (16 bar). Przekroczenie dopuszczalnych parametrów pracy może spowodować uszkodzenie urządzenia lub instalacji.
• Produkt jest przeznaczony wyłącznie do dopuszczonych mediów: wody chłodniczej, wody grzewczej, solanki, wody zdemineralizowanej (zmiękczonej), wody ze środkami przeciwzamarzaniowymi oraz powietrza.
• Temperatura czynnika musi mieścić się w zakresie od -20 °C do +120 °C.
• Montaż należy wykonywać wyłącznie zgodnie z instrukcją producenta. Klapa przeznaczona jest do montażu pomiędzy kołnierzami zgodnymi z PN 16 wg ISO 7005.
• Nie stosować żadnych dodatkowych uszczelnień kołnierzowych. Nieprawidłowy montaż może spowodować nieszczelność lub uszkodzenie armatury.
• Przepływ przez klapę może zachodzić z obu kierunków, jednak przed uruchomieniem pomp klapę należy ustawić w pozycji całkowitego otwarcia, aby zapobiec nagłym skokom ciśnienia.
• Dla montażu na jednym kołnierzu maksymalna dopuszczalna różnica ciśnienia dla DN 600 wynosi 200 kPa.
• Śruby montażowe należy najpierw lekko dokręcić, a następnie dokręcać przeciwlegle parami (krzyżowo), zgodnie z instrukcją montażu producenta.
• Podczas montażu i serwisu należy zapewnić minimalny odstęp większy niż 200 mm od ściany lub stropu dla podłączenia, obsługi i prac serwisowych.
• Przed wykonaniem prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, usunąć ciśnienie z instalacji i odczekać do całkowitego ostygnięcia instalacji.
• Ponowne uruchomienie możliwe jest tylko po prawidłowym zamontowaniu siłownika lub nastawnika, jeśli są stosowane.
• Produkt należy utylizować zgodnie z lokalnymi przepisami oraz odpowiednimi kanałami zbiórki; nie usuwać wraz z odpadami komunalnymi.
• Parametry techniczne i bezpieczna praca są potwierdzone wyłącznie przy stosowaniu kompatybilnych siłowników Siemens wskazanych przez producenta; użycie siłowników innych producentów powoduje utratę gwarancji.
