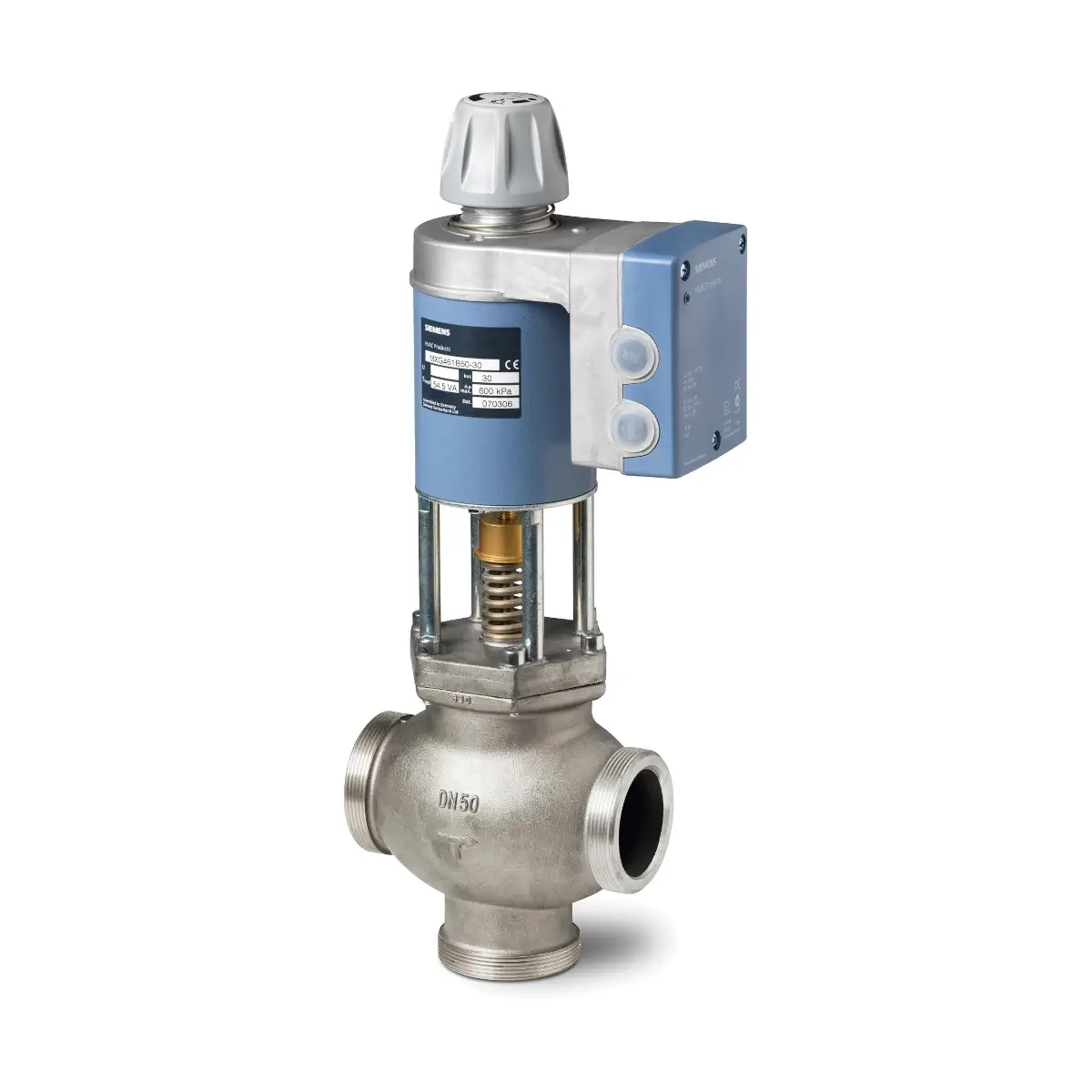

MXG462S40-20 Zawór mieszający/przelotowy ze stali nierdzewnej z siłownikiem magnetycznym, PN16, DN40, kvs 20 m3/h, przyłącza G2¼B

MXG462S40-20 to modulacyjny zawór regulacyjny ACVATIX™ z siłownikiem magnetycznym, przeznaczony do precyzyjnej regulacji w instalacjach HVAC. Zawór jest wykonany ze stali nierdzewnej (CrNi), ma klasę ciśnieniową PN16 i jest dostarczany jako kompletny zespół zawór + siłownik (nierozłączny). Krótki czas pozycjonowania < 2 s, wysoka rozdzielczość skoku 1:1000 oraz możliwość wyboru charakterystyki (liniowa lub równoprocentowa) sprawiają, że model ten nadaje się do układów o wysokich wymaganiach regulacyjnych – zarówno w obiegach otwartych, jak i zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Model: MXG462S40-20
• Typ: modulacyjny zawór regulacyjny z siłownikiem magnetycznym (ACVATIX™)
• Funkcja hydrauliczna: zawór mieszający lub przelotowy (through-port)
• DN: 40
• Przyłącze: G 2¼B
• k_VS: 20 m³/h
• PN: 16
• Δp_max (tor regulacyjny): 600 kPa
• Δp_S (ciśnienie zamknięcia): 600 kPa
• Czas pozycjonowania: < 2 s
• Zasilanie: AC 24 V ±20% (45…65 Hz) lub DC 20…30 V
• Wejścia sygnału: DC 0/2…10 V lub DC 0/4…20 mA oraz DC 0…20 V Phs (phase-cut)
• Sprężyna powrotna: po zaniku zasilania A → AB zamknięte
• Pomiar skoku: indukcyjny (bezzużyciowy), wskazanie stanu pracy LED widoczne z zewnątrz
• Materiały w kontakcie z medium: CrNi steel (stal nierdzewna)

Zastosowanie

MXG462S40-20 jest zaworem 3-drogowym, który może pracować jako:

• zawór mieszający,
• zawór przelotowy (straight-through / through-port) – po zaślepieniu króćca „B” za pomocą złączki.

Zawór przeznaczony jest do modulacyjnej regulacji przepływu w obiegach o najwyższych wymaganiach sterowania. Należy stosować zgodnie z kierunkiem przepływu A → AB. Zaworu nie wolno używać jako zaworu rozdzielającego (diverting).

Funkcje i działanie

Sterowanie modulacyjne i szybka odpowiedź

• Elektronika przetwarza sygnał pozycjonujący na sygnał sterujący cewką siłownika, co umożliwia szybkie i dokładne pozycjonowanie.
• Skok jest proporcjonalny do sygnału pozycjonującego.
• Rozdzielczość skoku: 1 : 1000.
• Nieliniowość pomiaru skoku: ±3% wartości końcowej.

Sprężyna powrotna (fail-safe)

• W przypadku przerwania sygnału lub zaniku zasilania sprężyna automatycznie zamyka tor A → AB.
• Pozycja bez zasilania: A → AB zamknięte.

Ręczne sterowanie

• MANUAL (Man): po wciśnięciu i obrocie pokrętła w prawo (CW) tor A → AB może zostać mechanicznie otwarty w zakresie ok. 80…90%.
• OFF: po wciśnięciu i obrocie pokrętła w lewo (CCW) siłownik zostaje wyłączony, a zawór zamknięty.
• AUTO: tryb automatyczny – pokrętło ustawione na Auto, zielona dioda LED świeci.

Kalibracja i sygnalizacja LED

• Po wymianie modułu elektroniki lub obróceniu siłownika o 180° wymagana jest ponowna kalibracja (pokrętło w pozycji Auto).
• Kalibracja uruchamiana jest przez zmostkowanie styków za otworem kalibracji – zawór przejeżdża pełny skok i zapamiętuje położenia krańcowe.
• W trakcie kalibracji zielona dioda miga przez ok. 10 s.

• LED zielona – świeci: praca w trybie regulacji, stan prawidłowy.
• LED zielona – miga: kalibracja lub tryb ręczny (Man/Off).
• LED czerwona – świeci: błąd kalibracji lub błąd wewnętrzny (wymagana rekalibracja lub wymiana elektroniki).
• LED czerwona – miga: błąd zasilania (poza zakresem częstotliwości/napięcia lub odwrócona polaryzacja DC).
• Obie diody zgaszone: brak zasilania lub uszkodzona elektronika.

Sygnały, konfiguracja i podłączenie elektryczne

Wejścia / wyjścia

• Wejście Y (pozycjonowanie): DC 0/2…10 V lub DC 0/4…20 mA
• Wejście Phs (phase-cut): DC 0…20 V (dwa zaciski Ph, galwanicznie odseparowane, zamienne)
• Wejście Z (wymuszenie):
  • Z niepodłączone: zawór podąża za sygnałem Y lub Phs
  • Z do G: pełne otwarcie toru A → AB
  • Z do G0: zamknięcie toru A → AB
• Wyjście U (sprzężenie zwrotne położenia):
  • napięciowe DC 0/2…10 V przy obciążeniu R_i > 500 Ω
  • prądowe DC 0/4…20 mA przy obciążeniu R_i ≤ 500 Ω

Konfiguracja (przełączniki DIL)

• Wybór rodzaju sygnału Y: V (napięcie) / mA (prąd)
• Wybór zakresu Y oraz U: 0…10 V / 0…20 mA lub 2…10 V / 4…20 mA
• Wybór charakterystyki zaworu: liniowa lub równoprocentowa

Okablowanie i zaciski

• Zalecane połączenie 4-przewodowe; przy zasilaniu DC połączenie 4-przewodowe jest obowiązkowe.
• Przepusty kablowe: 2 × Ø 20,5 mm (pod dławiki M20)
• Zaciski: dla przewodów do 4 mm²
• Minimalny przekrój przewodu: 0,75 mm²
• Maks. długość przewodów (zasilanie/sterowanie, w zależności od przekroju):
  • 1,5 mm²: 40 m
  • 2,5 mm²: 70 m
  • 4,0 mm²: 120 m
• Połączenie 4-przewodowe: maksymalna dopuszczalna długość osobnego przewodu sygnału pozycjonującego (Cu 1,5 mm²) wynosi 200 m.

Dane techniczne (MXG462S40-20)

• DN: 40
• Przyłącze: G 2¼B (gwint zewnętrzny); Rp 1½ (gwint wewnętrzny)
• k_VS: 20 m³/h
• PN: 16 (EN 1333)
• Dopuszczalne ciśnienie robocze: 1,6 MPa (16 bar)
• Δp_max / Δp_S: 600 / 600 kPa
• Medium: woda lodowa, zimna i gorąca; woda z glikolem; woda zdemineralizowana na zapytanie
• Temperatura medium: -20…130°C
• Tryb pracy: modulacyjny
• Charakterystyka: liniowa lub równoprocentowa (wybierana przełącznikiem DIL)
• Histereza: typowo 3%
• Szczelność (Δp = 0,1 MPa): A → AB < 0,05% k_VS; B → AB < 0,2% k_VS (zależnie od warunków pracy)
• Zasilanie: AC 24 V ±20% (SELV/PELV), 45…65 Hz lub DC 20…30 V
• Pobór mocy w czuwaniu: < 1 W (zawór zamknięty)
• Moc pozorna (SA): 65 VA
• SNA (moc pozorna znamionowa): 43 VA
• P_med (typowy pobór mocy w aplikacji): 20 W
• Minimalna moc transformatora STR: ≥ 75 VA
• Minimalna moc zasilacza DC PTR: ≥ 70 W
• Zalecany bezpiecznik: zwłoczny, minimalnie 4 A
• Stopień ochrony obudowy: IP31 (obowiązuje przy montażu od pionu do poziomu; dławik M20 dostarcza instalator)
• Materiały (elementy w kontakcie z medium): CrNi steel; uszczelnienie trzpienia EPDM (O-ring)

Montaż i dostawa

• Orientacja montażu: od pionu do poziomu (zgodnie z wymaganiami bezpieczeństwa).
• Uwaga na kierunek przepływu: stosować zgodnie z oznaczeniem A → AB.
• Nie izolować termicznie siłownika (siłownik nie może być obudowany izolacją).
• W obiegach otwartych: zalecane okresowe przesterowanie zaworu (2–3 razy w tygodniu) ze względu na ryzyko osadzania się kamienia.
• Filtracja: w obiegach otwartych i zamkniętych zalecany filtr (strainer) przed zaworem w celu zwiększenia niezawodności.
• Dostawa: zawór dostarczany z zamontowanym siłownikiem; w komplecie tarcza uszczelniająca CrNi z 3 uszczelkami. Złączki/śrubunki (ISO 49 / DIN 2950) dostarcza instalator.
• Wymiana elektroniki: w razie uszkodzenia elektroniki stosuje się ASE12 (moduł elektroniki wymienny).

Podsumowanie

Siemens MXG462S40-20 to szybki i precyzyjny zawór regulacyjny PN16 ze stali nierdzewnej, z wbudowanym siłownikiem magnetycznym oraz pełną obsługą sygnałów 0/2…10 V, 0/4…20 mA i Phs 0…20 V. Sprężyna powrotna (zamykanie A → AB po zaniku zasilania), bezzużyciowy pomiar indukcyjny, sprzężenie zwrotne położenia oraz możliwość sterowania ręcznego czynią go niezawodnym wyborem do zaawansowanych układów regulacji przepływu w instalacjach HVAC.
