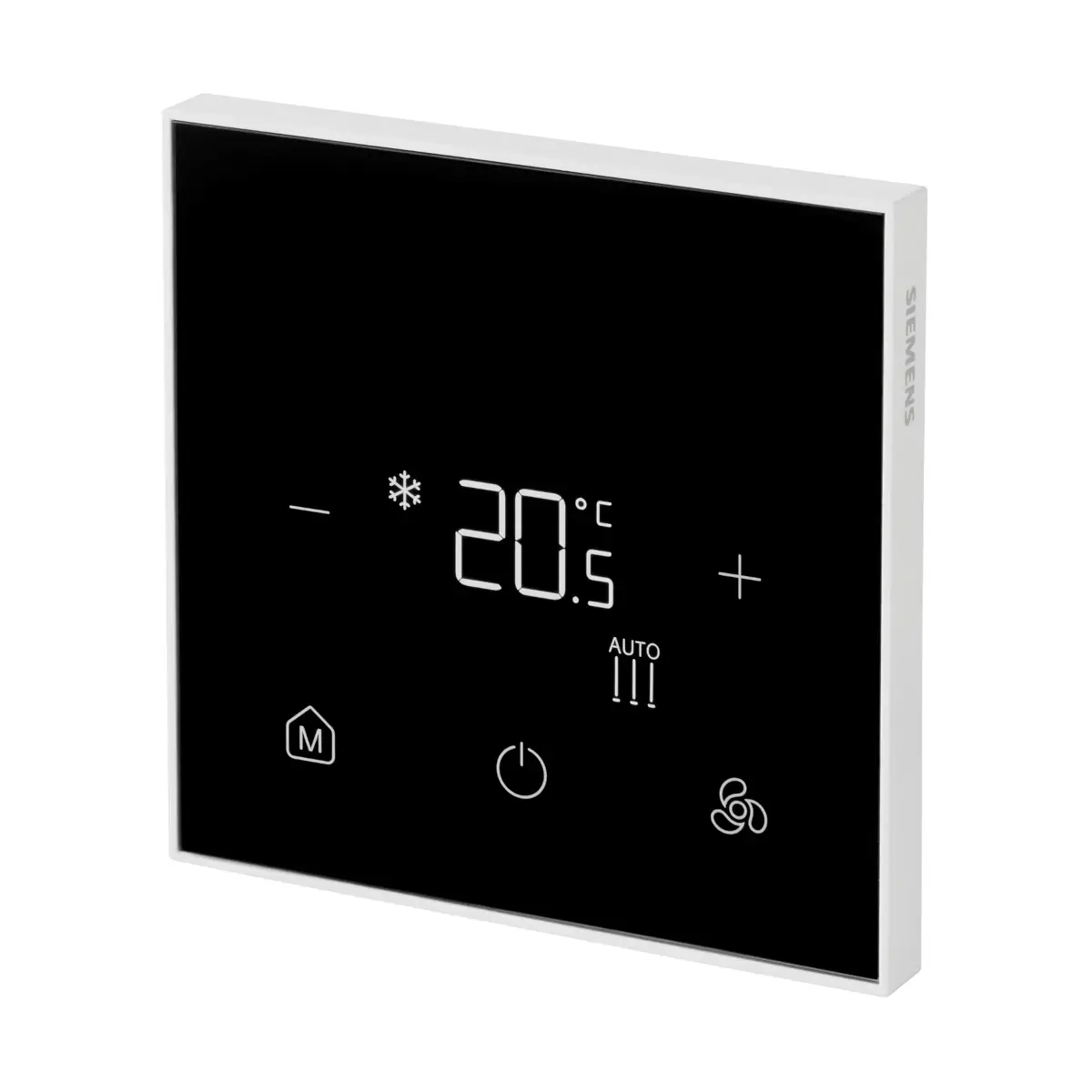

RDF400BN Regulator pomieszczeniowy z inferfejsem dotykowym do klimakonwektorów, 230[V] AC, 5..40[°C], wyjście 2- lub 3-stawne, wyjście wentylatora 1- lub 3-biegowego, wejście wielofunkcyjne, BACnet, Modbus, aplikacja na smartfon

RDF400BN to nowoczesny termostat pokojowy BACnet/Modbus firmy Siemens, przeznaczony do sterowania klimakonwektorami (fan coil) w układach 2-rurowych, 2-rurowych z grzałką elektryczną oraz 4-rurowych. Urządzenie oferuje wybieralny protokół komunikacji (BACnet MS/TP lub Modbus RTU (server)), smukłą konstrukcję z przyciskami dotykowymi i bezramkowym podświetlanym wyświetlaczem, a także obsługę wentylatora 1-/3-biegowego i sterowanie zaworami w logice On/Off oraz 3-położeniowej.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF400BN
• Nr katalogowy (stock no.): S55770-T508
• Typ: termostat pokojowy do klimakonwektorów (fan coil) z komunikacją BACnet/Modbus
• Komunikacja: wybieralnie BACnet MS/TP lub Modbus RTU (server) (RS485)
• Wyświetlacz i obsługa: bezramkowy, podświetlany wyświetlacz + przyciski dotykowe
• Sterowanie wentylatorem: 1-bieg lub 3-biegi (wyjścia przekaźnikowe)
• Wyjścia zaworowe: obsługa siłowników On/Off 2-przewodowych, On/Off 3-przewodowych oraz 3-położeniowych
• Wejścia: 2 wejścia wielofunkcyjne (X1 i D1) m.in. dla czujnika, styku okiennego, presostatu/presence, keycard
• Tryby pracy: Comfort, Economy, Protection
• Zmiana grzanie/chłodzenie: automatyczna (czujnik lokalny lub z magistrali) lub ręczna
• Uruchomienie/parametryzacja: lokalnie (HMI), przez magistralę lub aplikacją Siemens QuickConfig (NFC)
• Montaż: puszka podtynkowa kwadratowa 86 mm, rozstaw mocowań 60,3 mm
• Zasilanie: AC 100…230 V, 50/60 Hz

Zastosowanie

RDF400BN jest przeznaczony do sterowania klimakonwektorami z wentylatorem 1-/3-biegowym w następujących aplikacjach:

• Układ 2-rurowy – siłownik zaworu On/Off 2-przewodowy
• Układ 2-rurowy – siłownik zaworu On/Off 3-przewodowy
• Układ 2-rurowy – siłownik zaworu 3-położeniowy
• Układ 2-rurowy z grzałką elektryczną – siłownik zaworu On/Off 2-przewodowy
• Układ 4-rurowy – siłownik zaworu On/Off 2-przewodowy

Funkcje i działanie

Regulacja temperatury

• Regulacja temperatury pomieszczenia z wykorzystaniem wbudowanego czujnika temperatury, czujnika zewnętrznego lub wartości temperatury z magistrali.
• Korekta wskazań (kalibracja) czujnika wbudowanego lub zewnętrznego.
• Ograniczenie minimalne i maksymalne nastawy temperatury pomieszczenia.
• Wyświetlanie temperatury bieżącej lub nastawy w °C, °F lub w obu jednostkach.

Tryby pracy i wentylator

• Wybór trybu pracy przyciskiem: Comfort lub Economy.
• Tryb Protection dostępny jako tryb ochronny.
• Automatyczna lub ręczna regulacja prędkości wentylatora.
• Licznik godzin pracy wentylatora.

Zmiana grzanie/chłodzenie

• Przełączanie pomiędzy trybem grzania i chłodzenia: automatycznie (czujnik lokalny lub sygnał z magistrali) lub ręcznie.

Ustawienia i zabezpieczenia

• Blokada klawiatury (key lock).
• Konfigurowalny tryb po włączeniu zasilania: poprzedni, Comfort lub Protection.
• Możliwość przywrócenia nastaw fabrycznych.
• Ustawienia użytkownika i parametry sterowania są zachowane po zaniku zasilania.
• Ochrona przepięciowa przy starcie (surge protection at power-up).

Komunikacja BACnet / Modbus

• Interfejs: RS485
• Wybieralny protokół: BACnet MS/TP lub Modbus RTU (server)
• Sterowanie centralne z magistrali: nastawy i tryby pracy
• Monitoring stanu urządzenia przez magistralę
• Odczyt/zapis parametrów przez magistralę
• Wymuszenie trybu Protection przez magistralę

BACnet MS/TP (RS485)

• Tryb transmisji: MSTP
• Liczba urządzeń na segmencie: do 60
• Prędkość transmisji: Auto, 9600, 19200, 38400 (domyślnie), 76800 bps
• MAC address: 0…127 (domyślnie 4)
• Maks. długość przewodu: 1200 m
• Obsługiwane usługi (wybrane): ReadProperty, ReadPropertyMultiple, WriteProperty, WritePropertyMultiple, Who-Is, Who-Has, SubscribeCOV, SubscribeCOVP

Modbus RTU (RS485)

• Tryb transmisji: RTU
• Liczba urządzeń na segmencie: do 32
• Prędkość transmisji: Auto, 9600, 19200 (domyślnie), 38400 bps
• Adres urządzenia: 1…127 (domyślnie 1)
• Maks. długość przewodu: 1200 m
• Rola urządzenia: Server
• Format ramki: 1-8-E-1 (domyślnie) / 1-8-O-1 / 1-8-N-1 / 1-8-N-2

Wejścia (X1, D1) – przykładowe funkcje

Termostat posiada dwa wejścia wielofunkcyjne: X1 (dla czujnika lub styku bezpotencjałowego) oraz D1 (dla styku bezpotencjałowego). Wejścia można skonfigurować m.in. dla:

• zewnętrznego czujnika temperatury pomieszczenia,
• czujnika do automatycznego przełączania grzanie/chłodzenie,
• przełącznika zdalnego przełączania grzanie/chłodzenie,
• kontaktu okiennego (przełączenie trybu na Protection),
• zewnętrznego alarmu do raportowania stanu przez magistralę,
• czujnika obecności (przełączenie na Comfort),
• hotelowego czujnika obecności / keycard (przełączenie na Economy oraz blokada ekranu przy braku obecności).

Wyjścia i zaciski (RDF400BN)

• Zasilanie: L, N (AC 100…230 V)
• Wentylator 1-/3-biegowy: Q1 (niski), Q2 (średni), Q3 (wysoki) – wyjścia przekaźnikowe On/Off
• Zawór / ogrzewanie: Y1, Y2 – wyjścia przekaźnikowe SPST (N.O.)
• Wejścia: X1, M (referencja dla X1/D1), D1
• Magistrala: BN+, BN-, REF

Dane techniczne (RDF400BN)

• Zasilanie: AC 100…230 V, 50/60 Hz
• Pobór mocy (max.): 5 VA / 3 W
• Pobór mocy w standby: 1 VA / 0,5 W
• Brak bezpiecznika wewnętrznego: wymagane zabezpieczenie w linii zasilania wyłącznikiem nadprądowym max. C 10 A
• Wyjścia wentylatora Q1…Q3: On/Off, AC 100…230 V, max. 5(2) A
• Wyjścia zaworu Y1/Y2: AC 100…230 V, max. 5(2) A
• Wbudowany czujnik temperatury: zakres 0…50 °C, dokładność przy 25 °C < ±0,5 K
• Zakres korekty czujnika: -5,0…+5,0 K
• Rozdzielczość wskazań/nastaw: 0,5 °C
• Zakres nastaw temperatury:
  • Comfort: 5…40 °C
  • Economy: Off, 5…40 °C
  • Protection: Off, 5…40 °C
• Histereza: 0,5…6 K (fabrycznie: grzanie 2 K, chłodzenie 1 K)
• Stopień ochrony obudowy (po montażu): IP30
• Warunki otoczenia (praca): 0…50 °C, 5…95% r.h. (bez kondensacji)
• Masa (bez opakowania / z opakowaniem): 162,8 g / 256,4 g
• Kolor ramki: biały (RAL 9016)

Okablowanie (zalecane przekroje)

• Zasilanie oraz wyjścia (L, N, Q1, Q2, Q3, Y1, Y2): 1,0…1,5 mm²
• Sygnały SELV (BN+, BN-, REF, X1, M, D1): 0,5…1,5 mm²
• Typ przewodów: drut lub linka przygotowana

Montaż

• Montaż na podtynkowej puszce kwadratowej 86 mm z rozstawem mocowań 60,3 mm.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Wymiary frontu: 88 × 88 mm.

Podsumowanie

Siemens RDF400BN to estetyczny i funkcjonalny termostat do klimakonwektorów, łączący sterowanie wentylatorem 1-/3-biegowym i obsługę siłowników zaworów (On/Off oraz 3-położeniowych) z integracją poprzez BACnet MS/TP lub Modbus RTU. Dwa wejścia wielofunkcyjne, tryby Comfort/Economy/Protection oraz wygodne uruchomienie (lokalnie, z magistrali lub przez QuickConfig) sprawiają, że jest to solidne rozwiązanie do nowoczesnych instalacji HVAC w budynkach mieszkalnych i komercyjnych.
