RDF440BN Regulator pomieszczeniowy z inferfejsem dotykowym do klimakonwektorów, 24[V] AC/DC, 5..40[°C], wyjście 0..10[V], wyjście wentylatora 3-biegowego lub 0..10[V], wejście wielofunkcyjne, BACnet, Modbus, aplikacja na smartfon

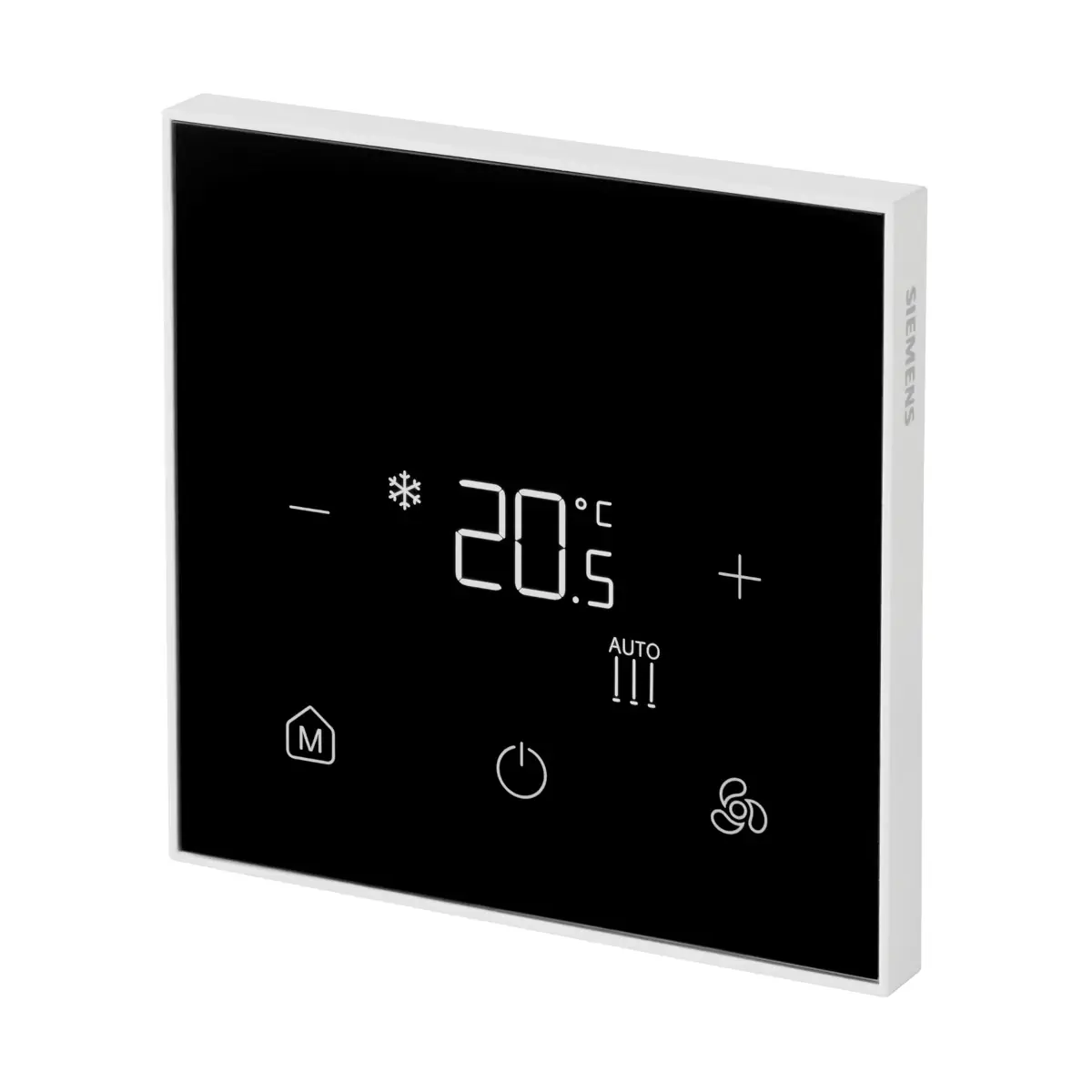

Siemens RDF440BN to nowoczesny termostat pokojowy z komunikacją BACnet/Modbus, przeznaczony do sterowania klimakonwektorami w instalacjach 2-rurowych oraz 4-rurowych. Urządzenie może pracować jako BACnet MS/TP lub Modbus RTU (server) na magistrali RS485 (protokół wybierany). Smukła obudowa, dotykowy przycisk oraz bezramkowy, podświetlany wyświetlacz ułatwiają obsługę, a uruchomienie można wykonać lokalnie, z poziomu magistrali lub przez aplikację Siemens Quick Config (NFC).

Najważniejsze cechy

• Producent: Siemens
• Model: RDF440BN
• Typ: termostat pokojowy BACnet/Modbus do klimakonwektorów (fan coil)
• Protokół komunikacji (wybierany): BACnet MS/TP lub Modbus RTU (server)
• Interfejs komunikacyjny: RS485
• Napięcie zasilania: AC/DC 24 V
• Tryby pracy: Comfort, Economy, Protection
• Sterowanie wentylatorem: automatyczne lub ręczne
• Zmiana grzanie/chłodzenie: automatyczna (lokalny czujnik lub magistrala) lub ręczna
• Wyjścia wentylatora: 1-/3-biegowe (przekaźnikowe) oraz DC 0…10 V (ECM)
• Wyjście regulacji zaworu: DC 0…10 V (dla siłownika zaworu)
• Wejścia: 2 wielofunkcyjne (X1 oraz D1) dla czujników i styków bezpotencjałowych, m.in. keycard, kontaktron, czujniki, sygnały statusu
• Uruchomienie: lokalne HMI, narzędzie BACnet/Modbus oraz aplikacja Siemens Quick Config (NFC)
• Montaż: puszka podtynkowa kwadratowa 86 mm, rozstaw mocowania 60,3 mm

Zastosowanie

RDF440BN jest przeznaczony do sterowania klimakonwektorami (fan coil units) w aplikacjach:

• Układ 2-rurowy: z siłownikiem zaworu DC 0…10 V
• Układ 4-rurowy: z siłownikami zaworów DC 0…10 V oraz sterowaniem wentylatora 1-/3-biegowym

Funkcje i działanie

Regulacja temperatury

• Regulacja temperatury pomieszczenia z użyciem wbudowanego czujnika temperatury, zewnętrznego czujnika temperatury lub wartości temperatury z magistrali.
• Korekta wskazania wbudowanego lub zewnętrznego czujnika (measured value adjustment).
• Ograniczenie minimalnej i maksymalnej nastawy temperatury.
• Wyświetlanie temperatury bieżącej lub wartości zadanej w °C, °F lub obu jednostkach.
• Wyświetlanie czasu z magistrali.

Tryby pracy

• Wybór trybu przyciskiem trybu: Comfort lub Economy.
• Tryb Protection dostępny jako tryb ochronny.
• Konfigurowalny tryb po załączeniu zasilania: poprzedni, Comfort lub Protection.
• Blokada klawiatury (key lock).
• Ochrona hasłem parametrów (domyślnie wyłączona).
• Zachowanie nastaw użytkownika i parametrów sterowania przy zaniku zasilania.

Sterowanie wentylatorem

• Sterowanie wentylatorem 1-biegowym lub 3-biegowym (wyjścia przekaźnikowe Q1…Q3).
• Sterowanie wentylatorem ECM sygnałem DC 0…10 V (wyjście Y20, zależnie od konfiguracji aplikacji).
• Automatyczny lub ręczny wybór prędkości wentylatora.
• Funkcje konfigurowalne: fan kick w Economy, fan start kick, praca wentylatora w strefie martwej (dead zone).
• Licznik godzin pracy wentylatora.

Automatyczna / ręczna zmiana grzanie–chłodzenie

• Zmiana trybu grzanie/chłodzenie może być automatyczna (lokalny czujnik lub magistrala) lub ręczna.

Wejścia wielofunkcyjne (X1 i D1)

Termostat posiada 2 wejścia wielofunkcyjne: X1 (czujnik/styk/DC 0…10 V) oraz D1 (styk). Mogą one zostać skonfigurowane m.in. jako:

• zewnętrzny czujnik temperatury pomieszczenia,
• czujnik do automatycznej zmiany grzanie/chłodzenie,
• przełącznik zdalnej zmiany grzanie/chłodzenie,
• styk okienny – przełączenie trybu na Protection,
• zewnętrzne źródło alarmu – raportowanie statusu przez magistralę,
• czujnik obecności – przełączenie trybu na Comfort,
• hotelowy czujnik obecności – przełączenie na Economy oraz blokada ekranu przy braku obecności,
• sprzężenie zwrotne DC 0…10 V stanu zaworu modulowanego.

Komunikacja BACnet / Modbus

BACnet MS/TP (RS485)

• Transmisja: MS/TP
• Liczba urządzeń na segmencie: do 60
• Prędkość transmisji: Auto, 9600, 19200, 38400 (domyślnie), 76800 bps
• MAC address: 0…127 (domyślnie 4)
• Maks. długość przewodu: 1200 m
• Obsługiwane usługi (m.in.): ReadProperty, ReadPropertyMultiple, WriteProperty, WritePropertyMultiple, Who-Is, Who-Has, SubscribeCOV, SubscribeCOVP

Modbus RTU (RS485)

• Tryb: RTU
• Rola: Server
• Liczba urządzeń na segmencie: do 32
• Prędkość transmisji: Auto, 9600, 19200 (domyślnie), 38400 bps
• Adres urządzenia: 1…127 (domyślnie 1)
• Maks. długość przewodu: 1200 m
• Format ramki: 1-8-E-1 (domyślnie) / 1-8-O-1 / 1-8-N-1 / 1-8-N-2

NFC i uruchomienie

• NFC: 13,56 MHz
• Parametry i aplikację można ustawiać przez Siemens Quick Config (odczyt/zapis parametrów).
• Uruchomienie możliwe również przez lokalne HMI oraz narzędzie BACnet/Modbus.

Wejścia/wyjścia i okablowanie (RDF440BN)

Zaciski zasilania

• G, G0: zasilanie AC/DC 24 V

Wyjścia wentylatora

• Q1…Q3: wyjścia przekaźnikowe On/Off dla wentylatora 1-/3-biegowego, AC 24…230 V, max. 5(2) A
• L1: zasilanie dla przekaźników (AC 24…230 V)
• Y20 (ECM): sygnał sterujący DC 0…10 V, ±5 mA (w zależności od konfiguracji aplikacji)

Wyjścia zaworu

• Y10, Y20: wyjścia sterujące zaworem DC 0…10 V, ±1 mA (dobór użytych wyjść zależy od aplikacji)

Wejścia

• X1–M: wejście wielofunkcyjne (czujnik/styk/DC 0…10 V), odniesienie M
• D1–M: wejście cyfrowe (styk), odniesienie M
• BN+, BN-, REF: zaciski BACnet/Modbus (RS485), izolowane

Przekroje przewodów

• Zasilanie oraz wyjścia mocy (L1, Q1, Q2, Q3): 1,0…1,5 mm²
• SELV (G, G0, M, Y10, Y20, BN+, BN-, REF, X1, D1): 0,5…1,5 mm²
• Typ przewodów: drut lub linka z przygotowaną końcówką

Dane techniczne

• Zasilanie: AC/DC 24 V
• Pobór mocy: max. 5 VA / 3 W
• Pobór mocy w czuwaniu: 1,2 VA / 0,5 W
• Zabezpieczenie linii zasilania (UE): wyłącznik nadprądowy max. 10 A (char. B, C, D wg EN 60898) lub źródło z ograniczeniem prądu max. 10 A
• Wbudowany czujnik temperatury: zakres 0…50 °C, dokładność przy 25 °C < ±0,5 K, kalibracja -5,0…+5,0 K
• Zakres nastaw: Comfort 5…40 °C; Economy Off lub 5…40 °C; Protection Off lub 5…40 °C
• Rozdzielczość nastaw i wskazań: 0,5 °C
• Histereza / pasmo proporcjonalne (Xp): 0,5…6 K (domyślnie: grzanie 2 K, chłodzenie 1 K)
• Wejście czujnika X1: NTC 3k lub NTC 10k, zakres -20…70 °C
• Wejście cyfrowe (X1 jako DI): NO/NC, detekcja DC 0…5 V, max. 5 mA, SELV
• Stopień ochrony obudowy po montażu: IP30
• Warunki pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Materiał: moduł sterujący PC; płyta montażowa PC + 10% GF
• Kolor ramki: biały (RAL 9016)
• Kolor ekranu: czarny (RAL 9005)
• Masa: 155 g (bez opakowania) / 248,4 g (z opakowaniem)
• Wymiary frontu: 88 × 88 mm
• Głębokość: 39,5 mm; grubość frontu: 8,4 mm

Montaż

• Montaż na podtynkowej, kwadratowej puszce 86 mm z rozstawem mocowania 60,3 mm.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Unikać montażu w niszach, za zasłonami/drzwiami oraz w pobliżu źródeł ciepła, przeciągów i bezpośredniego nasłonecznienia.
• W razie potrzeby uszczelnić puszkę/rurowanie, aby ograniczyć wpływ ruchu powietrza na pomiar temperatury.

Podsumowanie

Siemens RDF440BN to wszechstronny termostat do klimakonwektorów, który łączy sterowanie 1-/3-biegowym wentylatorem oraz ECM (DC 0…10 V) z regulacją zaworów DC 0…10 V i integracją po BACnet MS/TP lub Modbus RTU. Dwa wejścia wielofunkcyjne, rozbudowane tryby pracy oraz wygodne uruchomienie (w tym NFC przez Quick Config) sprawiają, że RDF440BN jest praktycznym wyborem do nowoczesnych instalacji HVAC w budynkach komercyjnych i mieszkaniowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność UE potwierdzona w dokumentacji producenta dla modelu RDF440BN.
• Urządzenie spełnia wymagania dyrektywy RED 2014/53/UE dla urządzeń radiowych. Pełny tekst deklaracji zgodności UE dla modelu RDF440BN jest dostępny u producenta.
• Nie wyrzucać produktu z odpadami komunalnymi. Produkt oraz opakowanie należy przekazać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli mają zastosowanie.
• Montaż, podłączenie, uruchomienie i konfigurację należy powierzyć wyłącznie wykwalifikowanemu personelowi HVAC / elektrycznemu, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed instalacją należy dokładnie zapoznać się ze schematami połączeń. Nieprawidłowe podłączenie obwodów niskiego i wyższego napięcia może spowodować uszkodzenie urządzenia.
• Urządzenie jest zasilane napięciem AC/DC 24 V. Obwód zasilania musi być zabezpieczony zewnętrznie: wyłącznikiem nadprądowym o prądzie znamionowym maks. 10 A albo źródłem z ograniczeniem prądu do maks. 10 A.
• Przed zdjęciem urządzenia z płyty montażowej należy bezwzględnie odłączyć zasilanie.
• Okablowanie, zabezpieczenia i uziemienie należy wykonać zgodnie z lokalnymi przepisami. Nieprawidłowa instalacja może spowodować ryzyko pożaru, zwarcia, obrażeń lub uszkodzenia urządzenia.
• Do zacisków zasilania, wejść i wyjść należy stosować przewody o przekroju 1,0...1,5 mm², a do zacisków sygnałowych SELV przewody o przekroju 0,5...1,5 mm². Stosować przewody jednodrutowe lub odpowiednio przygotowane wielodrutowe.
• Wejścia sygnałowe X1, D1 oraz interfejs komunikacyjny BACnet/Modbus należy podłączać wyłącznie zgodnie z wymaganiami SELV oraz dokumentacją producenta.
• Jeśli wentylatory mają być połączone równolegle, tylko jeden wentylator może być podłączony bezpośrednio; dla każdego dodatkowego wentylatora należy zastosować oddzielny przekaźnik dla każdego biegu.
• Urządzenie należy montować na podtynkowej kwadratowej puszce instalacyjnej z rozstawem mocowań 60,3 mm, na zalecanej wysokości około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych ścianach zewnętrznych, ponieważ może to zakłócać pomiar temperatury.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, jeśli występują ruchy powietrza, ponieważ mogą one wpływać na wskazania czujnika.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: podczas pracy w temperaturze 0...50°C, przy wilgotności 5...95% r.h., bez kondensacji.
• Stopień ochrony obudowy po zamontowaniu wynosi IP30. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń.
• Produkt jest przystosowany do użytkowania z urządzeniami klasy ochronności II.
• Urządzenie posiada interfejs komunikacyjny BACnet MS/TP lub Modbus RTU oraz funkcję NFC 13,56 MHz. W przypadku podłączania do sieci budynkowej lub internetu należy stosować odpowiednie środki cyberbezpieczeństwa, w szczególności ochronę przed nieautoryzowanym dostępem, zapory sieciowe, segmentację sieci oraz aktualne aktualizacje zabezpieczeń.
• Zaleca się niezwłoczne stosowanie dostępnych aktualizacji i korzystanie z aktualnie wspieranych wersji systemów współpracujących, aby ograniczyć ryzyko zagrożeń cybernetycznych.
