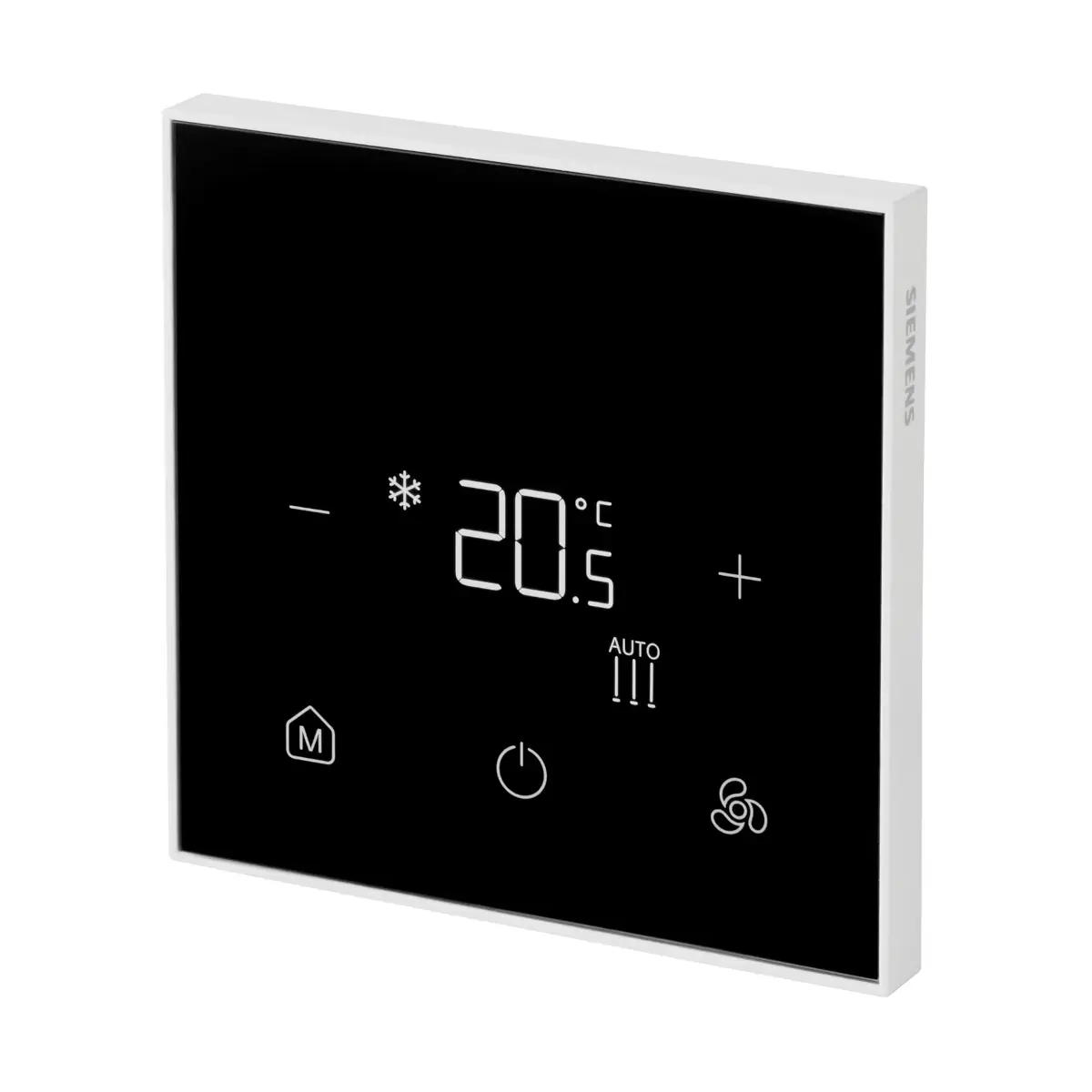

RDF440MB Regulator pomieszczeniowy z inferfejsem dotykowym do klimakonwektorów, 24[V] AC/DC, 5..40[°C], wyjście sterujące 0..10[V], wyjście sterujące wentylatora 3-biegowego lub 0..10[V], wejście dwustanowe, Modbus

RDF440MB to regulator pomieszczeniowy Modbus (Modbus RTU po RS485) przeznaczony do sterowania klimakonwektorami 2-rurowymi oraz 4-rurowymi. Urządzenie zasilane jest napięciem AC/DC 24 V i oferuje obsługę wentylatorów 1-/3-biegowych (wyjścia przekaźnikowe) oraz sterowanie DC 0…10 V. Regulator posiada wbudowany czujnik temperatury, czytelny wyświetlacz i możliwość uruchomienia zarówno z poziomu lokalnego HMI, jak i przez magistralę Modbus.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF440MB
• Symbol produktu: S55770-T512
• Komunikacja: Modbus RTU (RS485)
• Zasilanie: AC/DC 24 V
• Obsługa wentylatorów: 1-/3-biegowe (Q1…Q3) oraz sterowanie DC 0…10 V
• Obsługa siłowników: DC 0…10 V (Y10, Y20)
• Wejście cyfrowe: 1× D1 (np. kontaktron)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: automatyczne lub ręczne
• Montaż: puszka podtynkowa kwadratowa 86 mm, rozstaw 60,3 mm
• Stopień ochrony: IP30
• Kolor ramki: biały (RAL 9016)

Zastosowanie

RDF440MB jest dedykowany do klimakonwektorów:

• 2-rurowych – z siłownikiem DC 0…10 V
• 4-rurowych – z siłownikiem DC 0…10 V oraz wentylatorem 1-/3-biegowym

Funkcje i działanie

• Regulacja temperatury pomieszczenia na podstawie wbudowanego czujnika temperatury lub wartości temperatury przesłanej z magistrali.
• Wybór trybu pracy: Komfort / Ekonomiczny / Ochrona.
• Przełączanie grzanie/chłodzenie: automatyczne (przez wejście D1) lub zdalnie z magistrali lub ręcznie.
• Blokada oraz min./maks. ograniczenie nastawy temperatury pomieszczenia.
• Wyświetlanie temperatury pomieszczenia i nastawy w °C lub °F.
• Wyświetlanie daty i czasu (dane z magistrali).
• Konfiguracja parametrów z lokalnego HMI lub przez Modbus.
• Ochrona parametrów hasłem (domyślnie wyłączona).

Wejście cyfrowe D1

Wejście D1 jest konfigurowalne m.in. dla:

• przełącznika grzania/chłodzenia,
• kontaktronu okiennego,
• alarmu,
• czujnika obecności,
• czytnika kart hotelowych.

Modbus – parametry komunikacji

• Interfejs: RS485
• Typ transmisji: RTU
• Połączenie: do 32
• Prędkość transmisji: Auto / 9600 / 19200 (domyślne) / 38400 bps
• Adres urządzenia: 1…127 (domyślnie 1)
• Maks. długość przewodu: 1200 m
• Format ramki: 1-8-E-1 (domyślnie) / 1-8-O-1 / 1-8-N-1 / 1-8-N-2

Wejścia, wyjścia i okablowanie

Wyjścia

• Wentylator 1-/3-biegowy: Q1…Q3, On/Off, AC 24…230 V, maks. 5(2) A
• Wyjścia analogowe DC 0…10 V (siłownik): Y10, Y20, maks. ±1 mA
• Wentylator ECM (DC 0…10 V): Y20, maks. ±5 mA

Wejście cyfrowe

• D1–M: działanie wybieralne (NO/NC)
• Czułość styku: DC 0…5 V, maks. 5 mA
• Izolacja od napięcia sieciowego: SELV

Przekroje przewodów

• Zasilanie, wejścia, wyjścia (L1, Q1, Q2, Q3): 1,0…1,5 mm²
• Sygnały SELV (G, G0, M, Y10, Y20, MB+, MB-, Ref, M, D1): 0,5…1,5 mm²

Dane techniczne

• Napięcie zasilania: AC/DC 24 V
• Pobór mocy: maks. 5 VA / 3 W
• Pobór mocy w trybie gotowości: 1,2 VA / 0,5 W
• Zewnętrzne zabezpieczenie linii zasilającej: wyłącznik nadprądowy maks. 10 A (charakterystyka B, C, D wg EN 60898) lub źródło zasilania z ograniczeniem prądu do maks. 10 A
• Wbudowany czujnik temperatury – zakres pomiarowy: 0…50 °C
• Dokładność czujnika przy 25 °C: < ±0,5 K
• Zakres kalibracji czujnika: -5,0…+5,0 K
• Rozdzielczość wyświetlania: 0,5 °C (nastawa i pomiar)
• Zakres wartości zadanej: Komfort 5…40 °C; Ekonomiczny: Off lub 5…40 °C; Ochrona: Off lub 5…40 °C
• Stopień ochrony obudowy: IP30
• Temperatura pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…+70 °C, 5…95% r.h.
• Temperatura przechowywania: -5…+50 °C, 5…95% r.h.
• Waga (bez / z opakowaniem): 155,2 g / 249,9 g
• Materiały: jednostka sterująca – PC; podstawa montażowa – PC + 10% GF
• Klasa palności obudowy (UL94): V-0

Montaż

• Przeznaczony do montażu w kwadratowej puszce podtynkowej 86 mm z rozstawem otworów 60,3 mm.
• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Nie montować w zagłębieniach, na półkach, za zasłonami lub drzwiami ani nad / w pobliżu źródeł ciepła.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Uszczelnić puszkę lub rurę instalacyjną (jeśli występuje), ponieważ przepływ powietrza może wpływać na odczyt czujnika.

Podsumowanie

Siemens RDF440MB to nowoczesny regulator pomieszczeniowy z komunikacją Modbus RTU, przeznaczony do sterowania klimakonwektorami 2- i 4-rurowymi z siłownikami DC 0…10 V. Dzięki wyjściom przekaźnikowym dla wentylatora 1-/3-biegowego, wyjściom analogowym 0…10 V, konfigurowalnemu wejściu D1 oraz pełnej parametryzacji z HMI lub magistrali, stanowi elastyczne rozwiązanie do instalacji HVAC w budynkach mieszkalnych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz UKCA.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli dotyczy.
• Montaż, podłączenie, uruchomienie i konfigurację należy wykonywać wyłącznie przez wykwalifikowany personel techniczny HVAC, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przed instalacją należy dokładnie zapoznać się ze schematami połączeń. Nieprawidłowe podłączenie obwodów niskiego i wyższego napięcia może spowodować uszkodzenie urządzenia.
• Urządzenie jest zasilane napięciem AC/DC 24 V. Zasilanie oraz obwody należy zabezpieczyć zgodnie z lokalnymi przepisami. Wymagane jest zewnętrzne zabezpieczenie linii zasilającej: wyłącznik nadprądowy maks. 10 A lub źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Przed demontażem urządzenia z płyty montażowej należy odłączyć zasilanie.
• Przewody należy prowadzić, zabezpieczać i uziemiać zgodnie z lokalnymi przepisami. Niewłaściwy dobór przewodów lub brak odpowiednich zabezpieczeń może stwarzać ryzyko zwarcia, pożaru lub obrażeń.
• Należy stosować przewody o odpowiednim przekroju zgodnie z dokumentacją producenta: dla zasilania, wejść i wyjść 1,0...1,5 mm², a dla sygnałów SELV 0,5...1,5 mm². Stosować przewody jednodrutowe lub odpowiednio przygotowane przewody wielodrutowe.
• Urządzenie należy montować wyłącznie na podtynkowej kwadratowej puszce instalacyjnej z rozstawem mocowania 60,3 mm, zgodnie z instrukcją producenta.
• Zalecana wysokość montażu to około 1,5 m nad podłogą. Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych ścianach zewnętrznych. Puszka instalacyjna lub rurka instalacyjna powinna być uszczelniona, aby ruch powietrza nie zakłócał pomiaru temperatury.
• Urządzenie może pracować wyłącznie w dopuszczalnych warunkach otoczenia: podczas pracy w temperaturze 0...50°C, bez kondensacji, przy wilgotności 5...95% r.h.
• Stopień ochrony obudowy po zamontowaniu wynosi IP30. Produkt jest przeznaczony do stosowania w pomieszczeniach suchych, wewnętrznych i nie powinien być narażony na wodę ani kondensację.
• Wejście cyfrowe D1-M jest obwodem SELV. Obwody SELV należy prowadzić i podłączać zgodnie z wymaganiami separacji elektrycznej i dokumentacją producenta.
• W przypadku instalacji komunikacji Modbus RTU należy stosować połączenia zgodne z dokumentacją producenta. Interfejs komunikacyjny to RS485; nieprawidłowe okablowanie może spowodować zakłócenia działania urządzenia lub systemu.
• Jeżeli wentylatory mają być podłączone równolegle, tylko jeden wentylator może być podłączony bezpośrednio; dla każdego dodatkowego wentylatora należy zastosować osobny przekaźnik dla każdego biegu.
• Po włączeniu zasilania wyjścia sterujące mogą uruchamiać się losowo przez maksymalnie około 3 sekundy w celu ochrony instalacji elektrycznej przed przeciążeniem. Należy uwzględnić to podczas uruchamiania i serwisu.
• Produkt zawiera funkcje komunikacyjne i powinien być chroniony przed nieautoryzowanym dostępem. Podłączenie do sieci firmowej lub Internetu należy realizować wyłącznie wtedy, gdy jest to konieczne, oraz z zastosowaniem odpowiednich środków bezpieczeństwa, takich jak zapory sieciowe i segmentacja sieci.
• Zaleca się stosowanie aktualnych wersji oprogramowania i aktualizacji bezpieczeństwa publikowanych przez producenta, aby ograniczyć ryzyko zagrożeń cyberbezpieczeństwa.
