RDF880KN Regulator pomiesczeniowy z ekranem dotykowym do ogrzewania podłogowego z interfejsem dla jednostek VRF (temperatura zadana, tryb pracy, bieg wentylatora), wyjście 2-stawne, 2 wejścia multifunkcyjne. Komunikacja KNX

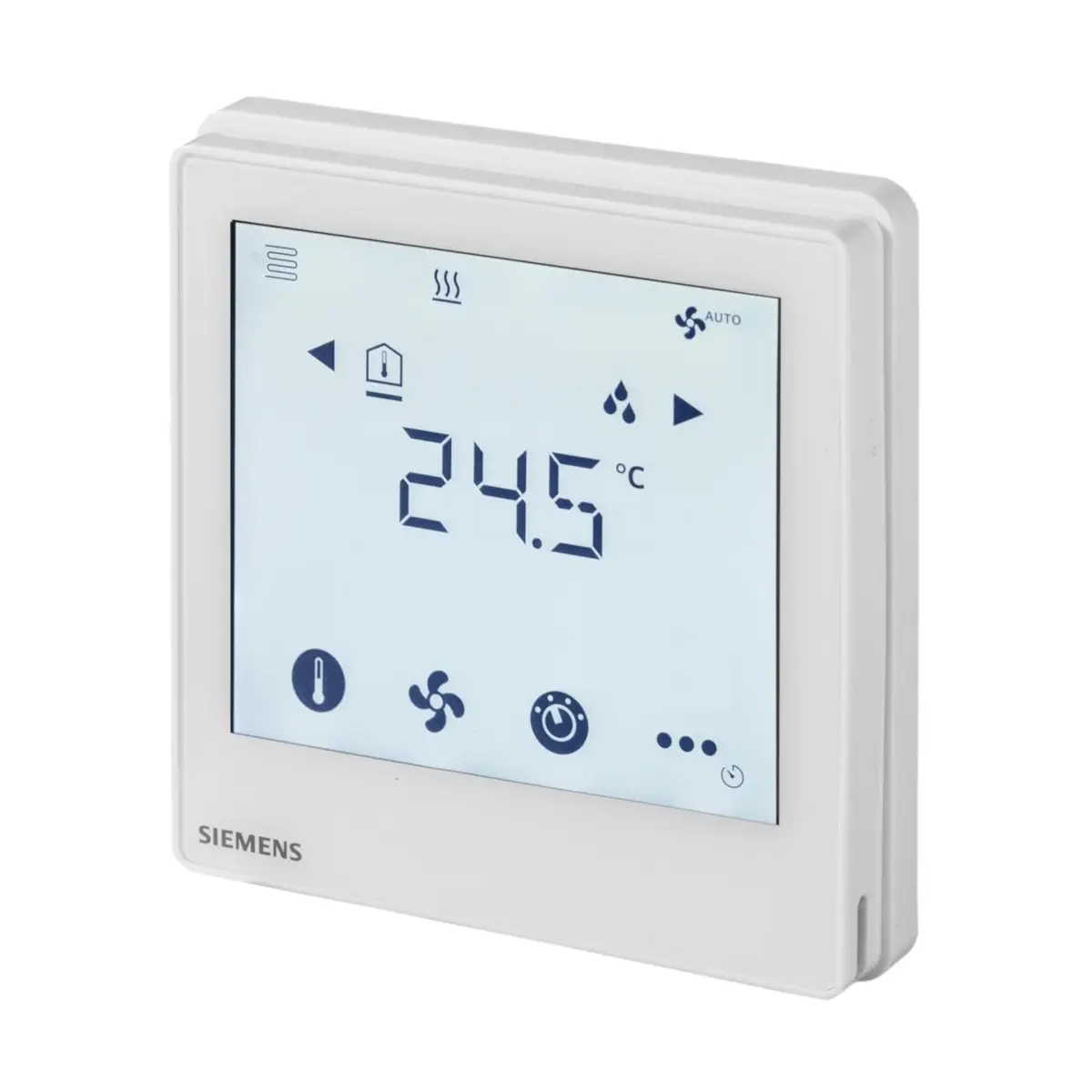

RDF880KN to podtynkowy termostat pokojowy z ekranem dotykowym (flush-mount) firmy Siemens, przeznaczony do instalacji ogrzewania podłogowego (UFH) z komunikacją KNX oraz z dodatkowym interfejsem HMI do sterowania VRF (komendy VRF przesyłane po KNX w S-Mode, z integracją przez bramki firm trzecich). Urządzenie łączy 2‑pozycyjną regulację ON/OFF dla UFH (wyjście bezpotencjałowe) z wygodną obsługą VRF: nastawa temperatury, tryb pracy, tryb/wydajność wentylatora oraz (opcjonalnie) auto-swing i opóźnione wyłączenie.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF880KN
• Typ: dotykowy termostat pokojowy podtynkowy z komunikacją KNX
• Zastosowanie: sterowanie UFH + HMI dla VRF poprzez KNX (S-Mode)
• Wyświetlacz: duży ekran dotykowy z podświetleniem
• Regulacja UFH: 2‑pozycyjna (ON/OFF) z wyjściem bezpotencjałowym
• Czujniki wbudowane: temperatura oraz wilgotność względna (r.h.)
• Wspólna nastawa: jedna regulacja setpointu dla VRF HMI i UFH
• VRF – prędkości wentylatora: Auto lub ręcznie 1…7
• VRF – tryby pracy: AUTO, COOL, HEAT, FAN, Dehumidify
• UFH – tryby pracy: Comfort i Protection
• Tryb Economy: oszczędzanie energii dla VRF i UFH
• Wejścia: 2 wejścia wielofunkcyjne (X1, X2) – m.in. czujnik temp., styk okna, sygnał usterki, monitoring
• Komunikacja KNX: S-Mode oraz LTE-Mode
• Uruchomienie: pobranie aplikacji przez ETS oraz kreator (Wizard) z poziomu HMI
• Zasilanie: AC 230 V

Zastosowanie

RDF880KN jest przeznaczony do mieszkań i budynków, w których jednocześnie wymagane są: sterowanie ogrzewaniem podłogowym oraz prosta obsługa podstawowych funkcji VRF przez KNX.

• Typowe obiekty: apartamenty i mieszkania, małe biura i lokale, szkoły / uczelnie
• Urządzenia grzewcze sterowane ON/OFF (przykłady): ogrzewanie podłogowe, zawory strefowe/termiczne, kotły gazowe/olejowe, wentylatory, pompy

Tryby aplikacji (wybór przełącznikami DIP)

RDF880KN umożliwia pracę w jednej z trzech aplikacji wybieranych przełącznikami DIP:

• UFH only (tylko ogrzewanie podłogowe)
• VRF HMI only (tylko HMI dla VRF)
• VRF HMI and UFH (VRF + ogrzewanie podłogowe)

Funkcje i działanie

Regulacja temperatury (UFH)

• 2‑pozycyjna regulacja ON/OFF do sterowania zaworem/siłownikiem w systemie UFH.
• Pomiar temperatury z wbudowanego lub zewnętrznego czujnika (wejścia X1/X2 – zależnie od konfiguracji).
• Ograniczenie temperatury dla ogrzewania podłogowego (parametr limitu temperatury).
• Tryby UFH: Comfort oraz Protection.

HMI dla VRF przez KNX (S-Mode)

Termostat wysyła standardowe obiekty KNX (S‑Mode) do bramki KNX/VRF firm trzecich, która pełni rolę konwertera protokołu i umożliwia pośrednią komunikację z jednostkami VRF.

• Nastawa temperatury (setpoint) z możliwością ograniczeń min./max.
• Wentylator: tryb Auto lub ręczna nastawa do 7 prędkości.
• Tryby VRF: AUTO, HEAT, COOL, FAN, Dehumidify.
• Tryb Economy (oszczędzanie energii).
• Auto-swing (opcjonalnie): swing lub stała pozycja (do 10 pozycji).
• Delay off timer (opcjonalnie): opóźnione wyłączenie do 23 godzin.

Pomiar temperatury i wilgotności

• Zakres pomiaru temperatury (czujnik wbudowany): 0…49 °C
• Dokładność temperatury przy 25 °C: < ±0,5 K
• Kalibracja temperatury: ±5,0 K
• Rozdzielczość nastaw i wskazań: 0,5 °C
• Czujnik wilgotności (wbudowany): 0…100% r.h.
• Dokładność wilgotności przy 25 °C: ±5% r.h.
• Kalibracja wilgotności: ±20%
• Rozdzielczość wskazań wilgotności: 1% r.h.

Wejścia wielofunkcyjne X1 / X2

• Funkcje wybieralne: zewnętrzny czujnik temperatury / temperatura powrotu, styk okna, wejście usterki, wejście monitorujące (temperatura lub stan przełącznika).
• Wejście czujnika temperatury: zakres 0…49 °C, maks. długość przewodu 80 m.
• Wejście cyfrowe: styk bezpotencjałowy (NO/NC), obwód SELV DC 0…5 V / max. 5 mA.
• Połączenie równoległe: do 20 termostatów na jeden przełącznik.
• Izolacja wejść (SELV) od sieci: 4 kV, wzmocniona izolacja.
• Nastawa fabryczna zacisków: X1 = styk okna, X2 = czujnik zewnętrzny (funkcje wybierane parametrami).

Komunikacja KNX i uruchomienie

• Interfejs: KNX TP1-64 (galwanicznie izolowany)
• Pobór prądu z magistrali: 5 mA
• Tryby komunikacji: S‑Mode (adresy grupowe) oraz LTE‑Mode (uprościowane uruchomienie we współpracy z Synco)
• Uruchomienie przez ETS: tryb programowania aktywowany z poziomu HMI (przytrzymanie ikony > 5 s)
• Kreator (Wizard): szybka konfiguracja podstawowych parametrów po uruchomieniu

Dane techniczne

• Napięcie zasilania: AC 230 V, 50/60 Hz
• Kategoria przepięciowa: III
• Pobór mocy: maks. 6,0 VA / 2,1 W
• Zabezpieczenie: brak bezpiecznika wewnętrznego; wymagany wyłącznik nadprądowy maks. C 10 A
• Wyjścia sterujące: Q11, Q12, Q14 (SPDT)
• Parametry wyjścia (obciążenie rezystancyjne / indukcyjne): AC 24…230 V, min. 10 mA, maks. 5(2) A
• Różnica przełączania (grzanie): 1 K (nastawna 0,5…6 K)
• Nastawy temperatury (zakresy): Comfort 5…40 °C (nastawa fabryczna 21 °C), Economy OFF lub 5…40 °C (fabrycznie 15 °C), Protection OFF lub 5…40 °C (fabrycznie 8 °C)
• Stopień ochrony obudowy: IP30
• Klasa ochronności: II (EN 60730)
• Kolor frontu obudowy: Ivory White

Montaż i podłączenie

• Montaż: podtynkowy na puszce instalacyjnej.
• RDF880KN – kompatybilne puszki: puszka okrągła o średnicy min. 60 mm lub puszka kwadratowa 86 mm (rozstaw mocowania 60,3 mm) o głębokości min. 40 mm.
• Zalecane miejsce montażu: ok. 1,5 m nad podłogą, bez bezpośredniego nasłonecznienia i z dala od źródeł ciepła/chłodu.
• Zaciski: L, N (zasilanie); CE+ / CE- (KNX); X1, X2, M (wejścia); Q11, Q12, Q14 (wyjście przekaźnikowe).

Podsumowanie

Siemens RDF880KN to nowoczesny, dotykowy termostat pokojowy KNX do zabudowy podtynkowej, który łączy prostą regulację ON/OFF ogrzewania podłogowego z wygodnym interfejsem HMI dla VRF realizowanym przez KNX (S‑Mode). Wbudowane czujniki temperatury i wilgotności, 2 wejścia wielofunkcyjne, tryby Comfort/Protection/Economy oraz uruchomienie przez ETS i kreator Wizard czynią go praktycznym rozwiązaniem do mieszkań i małych obiektów z instalacjami UFH i VRF.

Pliki do pobrania:
RDF880KN Karta katalogowa
