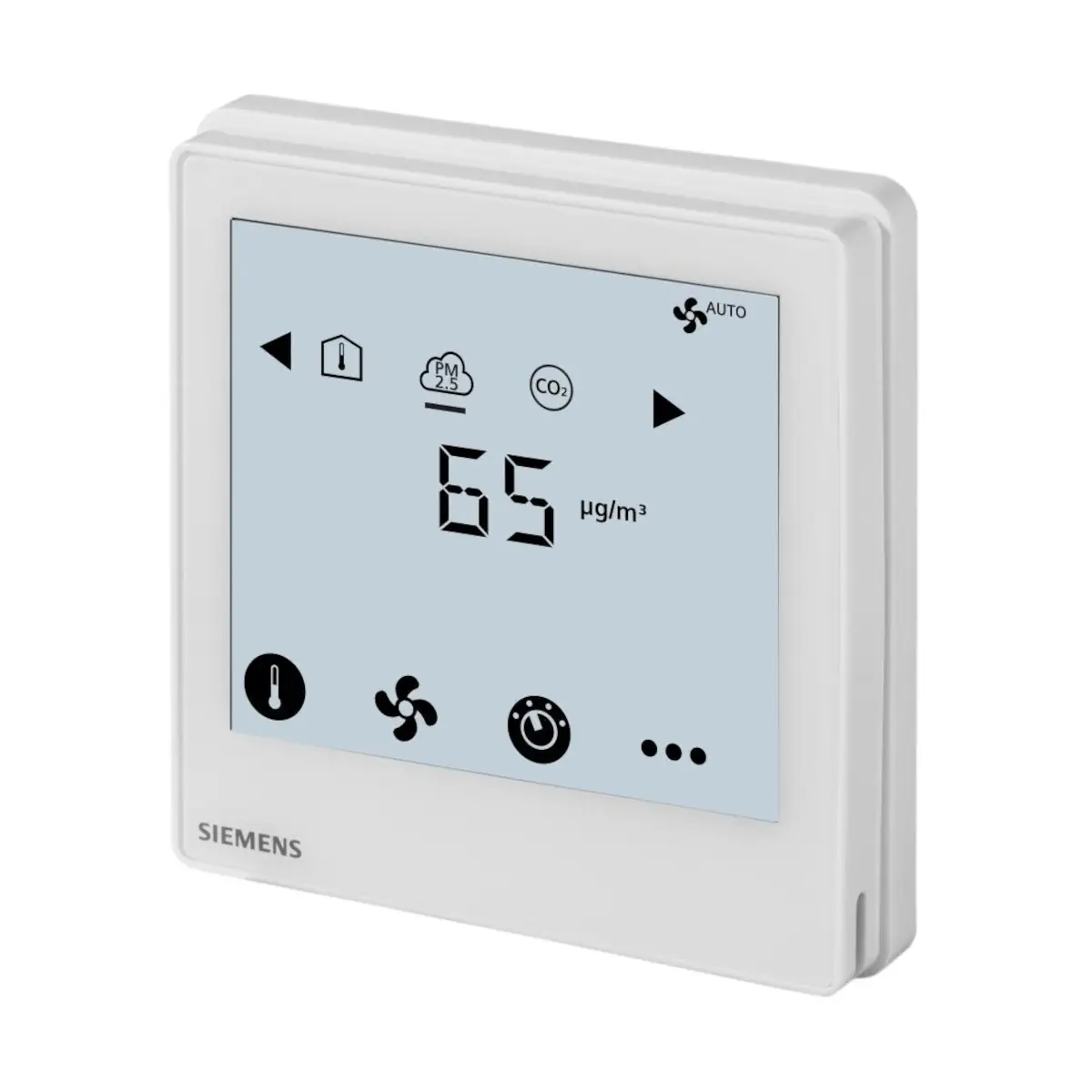

RDF870MB Regulator jakości powietrza z ekranem dotykowym. Możliwość regulacji PM2.5, CO2. Wyjścia sterujące dla wentylatora 1-/3- biegowego lub DC 0-10 V, 2 Wejścia multifunkcyjne. Komunikacja Modbus RTU

RDF870MB to podtynkowy, dotykowy regulator jakości powietrza (IAQ) do aplikacji PM2.5, CO2 (lub obu jednocześnie) oraz wentylacji, przeznaczony do sterowania wentylatorem w nawiewnikach, centralach świeżego powietrza i oczyszczaczach. Urządzenie zasilane jest z AC 230 V, posiada duży, podświetlany wyświetlacz i komunikuje się przez RS485 Modbus RTU (slave). Obsługuje wyjścia przekaźnikowe dla wentylatorów 1-/3-/4-biegowych (On/Off) oraz wyjście DC 0…10 V dla wentylatorów ECM. Dwa wejścia wielofunkcyjne pozwalają podłączyć zewnętrzne czujniki (pasywne lub 0…10 V) oraz sygnały alarmowe.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF870MB
• SSN: S55770-T408
• Typ: dotykowy regulator IAQ/PM2.5/CO2 do montażu podtynkowego (flush-mounted)
• Komunikacja: RS485 Modbus RTU (tryb slave)
• Zasilanie: AC 230 V, 50/60 Hz
• Wyświetlane wartości (zależnie od konfiguracji i źródeł): PM2.5, CO2, temperatura pomieszczenia, temperatura zewnętrzna, VOC, wilgotność względna (r.h.)
• Nastawy (setpointy): regulacja i wyświetlanie setpointów dla PM2.5 i CO2
• Tryby pracy: Comfort, Economy oraz Protection (dostępność zależy od konfiguracji/trybu urządzenia)
• Sterowanie wentylatorem: Auto lub ręcznie (do 4 biegów)
• Wejścia: 2× wejście wielofunkcyjne dla czujników pasywnych i czujników DC 0…10 V oraz wejść alarmowych
• Montaż: puszka podtynkowa kwadratowa 86 mm lub okrągła 60 mm (rozstaw 60 mm), minimalna głębokość 40 mm

Zastosowanie

RDF870MB jest przeznaczony do sterowania wentylacją w systemach oczyszczania i nawiewu powietrza, gdzie wymagane jest utrzymanie poziomu PM2.5 i/lub CO2. Typowe obiekty:

• mieszkania i budynki mieszkalne,
• budynki komercyjne,
• szkoły i uczelnie,
• szpitale i obiekty ochrony zdrowia.

Tryby urządzenia (RDF870MB)

RDF870MB może pracować jako room controller (regulator) lub jako room unit (jednostka pokojowa) – wybór realizowany jest przełącznikami DIP.

Konfiguracja DIP (RDF870MB)

• DIP 1 = ON, DIP 2 = OFF: room unit
• DIP 1 = OFF, DIP 2 = OFF: room controller

Funkcje i działanie

Funkcje jako room controller

• Utrzymanie poziomu PM2.5 lub CO2 albo obu parametrów poprzez sterowanie wentylatorem (urządzenia świeżego powietrza / oczyszczacza).
• Wartości PM2.5 i CO2 mogą być dostarczane z czujnika zewnętrznego lub przez bus.
• Jeśli dostępne są oba regulatory, CO2 ma wyższy priorytet niż PM2.5.
• Wyświetlanie temperatury pomieszczenia z wbudowanego czujnika lub z bus.
• Nastawa setpointów: PM2.5 i CO2.

Dodatkowe możliwości jako room unit

• Wyświetlanie temperatury pomieszczenia (wbudowany czujnik) w °C.
• Wyświetlanie (z bus lub z wejścia czujnika): temperatury zewnętrznej, PM2.5, CO2, VOC oraz wilgotności względnej.
• Możliwość regulacji setpointów dla wyświetlanych wielkości.
• Cztery wyjścia zewnętrzne udostępniane przez bus i sterowane przez master controller.

Funkcje wspólne

• Wybór trybu pracy (m.in. Comfort, Economy oraz Protection – zależnie od konfiguracji).
• Ograniczenia minimalne i maksymalne dla nastaw.
• Ręczna lub automatyczna regulacja prędkości wentylatora (do 4 biegów).
• Możliwość przywrócenia ustawień fabrycznych dla parametrów uruchomieniowych i sterowania.

Wejścia i wyjścia

Wejścia wielofunkcyjne X1-M / X2-M

• Wejście temperatury: NTC 10k, zakres 0…50 °C, dokładność ±0,5 K przy 25 °C, kalibracja -5…+5 K (rozdzielczość 0,5 K)
• Wejście cyfrowe: NO/NC (wybierane), wzmocniona izolacja ≥3,75 kV (SELV)
• Wejście analogowe: DC 0…10 V (oraz NTC 10k) – zakresy ustawiane parametrami
• Długość przewodów: do 80 m (dla średnicy żyły 1,5 mm²)
• Obsługiwane funkcje wejść (wybierane parametrami): czujnik PM2.5, czujnik CO2, czujnik VOC, czujnik wilgotności, wejście alarmowe

Wyjścia sterujące wentylatorem

• Q1…Q4: wyjścia On/Off (AC 230 V) dla wentylatora 3- lub 4-biegowego, maks. 5(2) A
• Y50: wyjście modulowane DC 0…10 V dla wentylatora ECM, maks. 5,0 mA
• Uwaga instalacyjna: przy równoległym łączeniu wentylatorów należy podłączyć jeden wentylator bezpośrednio, a dla kolejnych zastosować po jednym przekaźniku dla każdego biegu.

Modbus RS485 – podstawowe informacje

• Tryb: Modbus RTU (slave)
• Transmisja: RS485, obsługa do 32 urządzeń
• Prędkość: 9600 / 19200 (domyślnie) / 38400
• Adres Modbus: 1…247 (domyślnie 1)
• Maks. długość magistrali: 1200 m
• Format ramki: 1-8-E-1 (domyślnie) / 1-8-O-1 / 1-8-N-1 / 1-8-N-2

Dane techniczne

• Napięcie zasilania: AC 230 V
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 7,0 VA / 2,5 W
• Zaciski podłączeniowe: do 1,5 mm² (drut lity lub linka)
• Stopień ochrony obudowy: IP30
• Klasyfikacja wg EN 60730: typ 1, stopień zanieczyszczenia 2, kategoria przepięciowa III
• Masa: 165 g (bez opakowania) / 265 g (z opakowaniem)
• Kolor frontu: Ivory white
• Palność obudowy (UL94): V-0

Montaż i okablowanie

• Montaż na puszce podtynkowej: 86 mm (kwadrat) lub 60 mm (okrąg) z rozstawem 60 mm; minimalna głębokość puszki 40 mm.
• Zalecany montaż ok. 1,5 m nad podłogą; unikać nisz, zasłon, źródeł ciepła, nawiewów/wywiewów oraz bezpośredniego nasłonecznienia.
• Przed demontażem frontu należy odłączyć zasilanie.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii dla odbiorników zasilanych z wyjść – wymagane jest zewnętrzne zabezpieczenie zasilania wyłącznikiem nadprądowym maks. C 10 A.
• Dla przewodów wejść SELV (X1-M / X2-M) oraz przewodów komunikacji Modbus (A+, B-, REF) należy stosować prowadzenie i izolację zgodnie z wymaganiami instalacji w puszce, w której występuje napięcie AC 230 V.

Podsumowanie

Siemens RDF870MB (S55770-T408) to nowoczesny, podtynkowy regulator IAQ z komunikacją RS485 Modbus RTU, stworzony do utrzymania zadanych poziomów PM2.5 i/lub CO2 przez sterowanie wentylacją. Połączenie dużego, podświetlanego wyświetlacza, elastycznych wejść dla czujników (NTC / 0…10 V / DI) oraz obsługi wentylatorów 1-/3-/4-biegowych i ECM (0…10 V) sprawia, że RDF870MB jest praktycznym rozwiązaniem do systemów oczyszczania i doprowadzania świeżego powietrza w obiektach mieszkalnych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność UE dla modelu RDF870MB potwierdza deklaracja CE: A5W90010367.
• Produkt spełnia wymagania RoHS (Dyrektywa 2011/65/UE) oraz REACH (Rozporządzenie (WE) nr 1907/2006).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących wymagań może skutkować obrażeniami ciała i szkodami materialnymi.
• Montaż, okablowanie, uruchomienie i uziemienie urządzenia należy wykonywać zgodnie z lokalnymi przepisami oraz dokumentacją producenta.
• Urządzenie jest zasilane napięciem AC 230 V. Przed zdjęciem pokrywy lub rozpoczęciem prac montażowych i serwisowych należy odłączyć zasilanie.
• Urządzenie nie posiada wewnętrznego bezpiecznika dla linii zasilających wentylator i siłowniki. Aby ograniczyć ryzyko pożaru i obrażeń wskutek zwarcia, linia zasilania AC 230 V musi być zabezpieczona wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Przekroje przewodów zasilania (L, N) oraz przewodów wyjść 230 V (Q1…Q4 - N) muszą być dobrane do zastosowanych zabezpieczeń nadprądowych i zgodne z lokalnymi przepisami.
• Przewody do wejść SELV X1-M / X2-M muszą mieć izolację min. 230 V, ponieważ puszka montażowa prowadzi napięcie sieciowe AC 230 V.
• Przewody komunikacji Modbus A+, B- oraz REF należy odizolować od napięcia 230 V.
• Urządzenie należy montować na puszce instalacyjnej, w czystym i suchym pomieszczeniu, bez bezpośredniego nawiewu z urządzeń grzewczych lub chłodzących, z dala od źródeł ciepła, wlotów i wylotów powietrza oraz bez narażenia na bezpośrednie promieniowanie słoneczne.
• Nie montować urządzenia we wnękach, między półkami, za zasłonami ani w miejscach narażonych na kapanie lub rozbryzgi wody.
• Nie dokręcać śrub z nadmierną siłą. Odkształcenie ramki montażowej może spowodować nieprawidłowe połączenia i błędne działanie urządzenia.
• W czasie pracy nie może występować kondensacja pary wodnej.
• W przypadku równoległego podłączania kilku wentylatorów należy podłączyć bezpośrednio tylko jeden wentylator, a dla każdego dodatkowego wentylatora zastosować osobny przekaźnik dla każdego biegu.
• Urządzenie jest przeznaczone do montażu wewnętrznego. Stopień ochrony obudowy: IP30.
