RDF800KN Regulator pomieszczeniowy, 230 V AC, 5..40 °C, 3 tryby pracy, 2 wejścia np. dla czujnika wyniesionego, zewnętrzne przełączanie trybu pracy, dotykowy wyświetlacz, komunikacja KNX

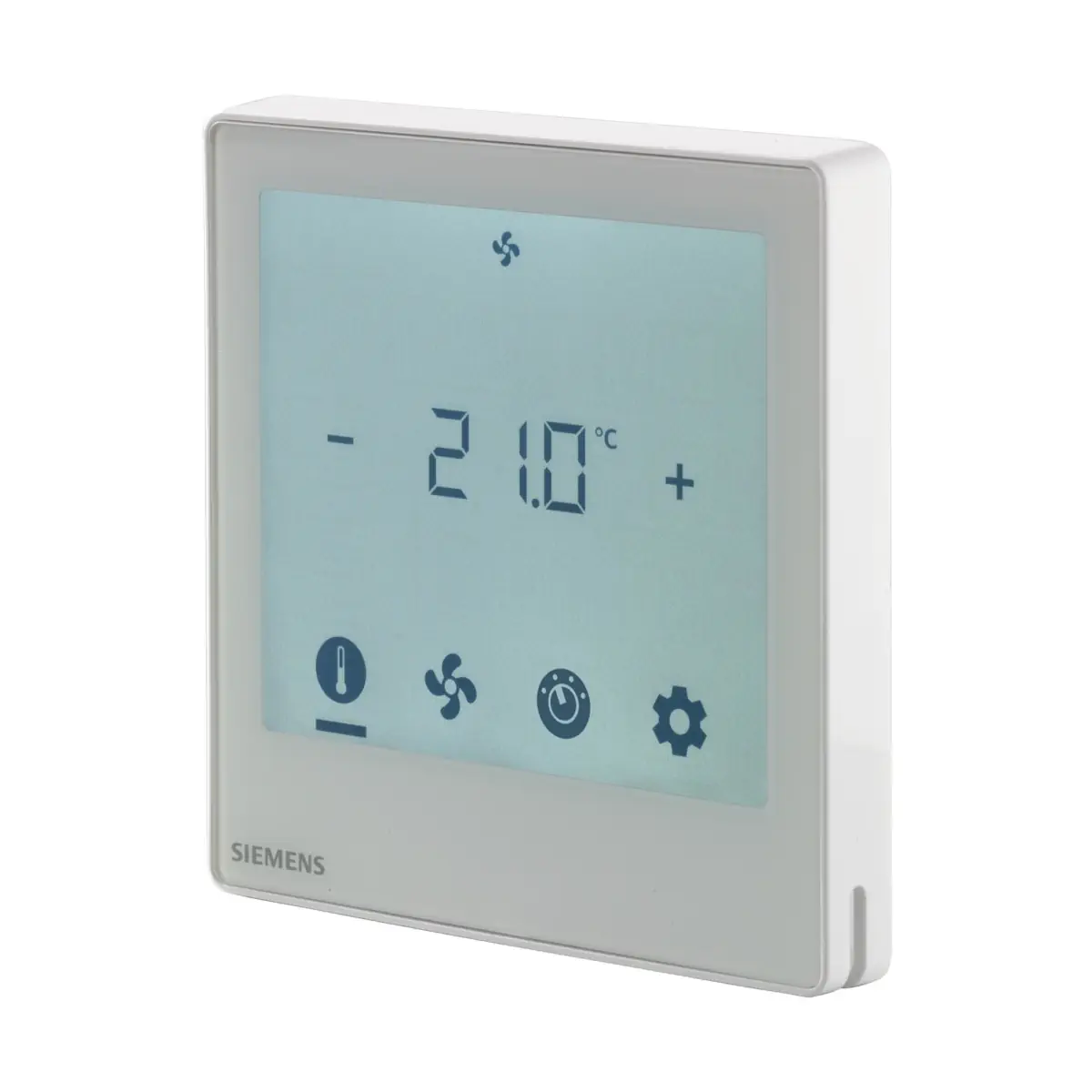

RDF800KN to nowoczesny pomieszczeniowy regulator temperatury Siemens z komunikacją KNX (tryb S-mode i LTE) oraz dużym, podświetlanym ekranem dotykowym. Regulator przeznaczony jest do regulacji ogrzewania i/lub chłodzenia w pomieszczeniach i strefach, m.in. dla klimakonwektorów 2-rurowych, 2-rurowych z nagrzewnicą elektryczną oraz 4-rurowych, instalacji uniwersalnych, a także do sterowania sprężarkami 1-stopniowymi w układach DX (również z nagrzewnicą elektryczną).

Najważniejsze cechy

• Producent: Siemens
• Model: RDF800KN
• Symbol magazynowy: S55770-T350
• Komunikacja: KNX (TP1-64, interfejs izolowany elektrycznie), tryb S-mode i LTE
• Ekran: duży, podświetlany, dotykowy
• Algorytm regulacji: 2P / PI / P
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: 1- lub 3-biegowe, automatyczne lub ręczne
• Wyjścia dla zaworów/sprężarki/nagrzewnicy: wybierane 2-stawne (ON/OFF) lub 3-stawne
• Wejścia: 2 wielofunkcyjne wejścia (np. styk czytnika kart, czujnik wyniesiony, itp.)
• Funkcje niezależne: dla styku okiennego i czujnika obecności
• Ograniczenie wartości zadanej: możliwość ustawienia minimalnej i maksymalnej temperatury zadanej
• Uruchamianie/konfiguracja: Synco ACS, ETS5 lub lokalnie (HMI + przełączniki DIP)
• Integracja: z Synco; z Desigo (adresowanie grupowe ETS5 lub indywidualne); z systemami innych producentów (adresowanie grupowe ETS5)

Zastosowanie

RDF800KN służy do regulacji temperatury (ogrzewanie i/lub chłodzenie) w pomieszczeniach lub strefach, współpracując m.in. z:

• klimakonwektorami 2-rurowymi,
• klimakonwektorami 2-rurowymi z nagrzewnicą elektryczną,
• klimakonwektorami 4-rurowymi,
• stropami chłodzącymi / grzewczymi (również z nagrzewnicą elektryczną),
• stropami chłodzącymi z grzejnikiem / ogrzewaniem podłogowym,
• sprężarkami 1-stopniowymi w urządzeniach DX (również z nagrzewnicą elektryczną).

Funkcje i działanie

Tryby i obsługa

• Wybór trybu pracy bezpośrednio z panelu dotykowego.
• Możliwość wydłużenia czasu pracy w trybie Komfort.
• Wyświetlanie temperatury w pomieszczeniu lub wartości zadanej w °C lub °F.
• Blokada zadajnika: niezabezpieczony, całkowity brak wprowadzania zmian lub blokada nastawy temperatury.

Regulacja ogrzewania/chłodzenia

• Regulacja na podstawie temperatury z wbudowanego czujnika lub z czujnika wyniesionego / czujnika temperatury powietrza obiegowego.
• Przełączanie ogrzewanie/chłodzenie: automatyczne (czujnik lub KNX) lub ręczne.
• Możliwość doboru aplikacji podczas uruchomienia: przełączniki DIP lub narzędzia (Synco ACS / ETS5).

Wejścia wielofunkcyjne (X1, X2)

Regulator posiada dwa wejścia X1-M i X2-M o wybieranej funkcji, m.in.: styk okienny, czujnik obecności, czujnik temperatury (wyniesiony / powietrza obiegowego), czujnik punktu rosy, czujnik do przełączania ogrzewanie/chłodzenie, wejście błędu/alarmu, wejścia monitorujące, załączanie nagrzewnicy elektrycznej.

• Nastawy fabryczne wejść: X1 = styk okienny (P38 = 3), X2 = wyniesiony czujnik temperatury (P40 = 1).
• Wejście czujnika temperatury: zakres 0…49 °C, maks. długość kabla 80 m.
• Wejście dwustanowe: wybierane N.O./N.Z., SELV 0…5 V DC / maks. 5 mA.
• Wspólny przełącznik: do 20 regulatorów na jeden przełącznik.

Komunikacja KNX i uruchomienie

• Interfejs KNX: TP1-64 (izolowany elektrycznie)
• Prąd magistrali: 5 mA
• Program czasowy i centralne sterowanie wartościami zadanymi z magistrali KNX
• Możliwość wyświetlenia: bieżącego czasu oraz temperatury zewnętrznej (z KNX)
• Narzędzia uruchomieniowe: Synco ACS, ETS5 lub lokalny interfejs HMI regulatora

Dane techniczne

• Zasilanie: 230 V AC, 50/60 Hz
• Kategoria przepięć: III
• Pobór mocy (maks.): 6,0 VA / 2,1 W
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II (wg EN 60730)
• Wbudowany czujnik temperatury: zakres 0…49 °C; dokładność przy 25 °C: < ±0,5 K; kalibracja: ±3,0 K
• Rozdzielczość nastaw i wskazań: 0,5 °C
• Histereza przełączania (ustawiana): grzanie 2 K (0,5…6 K), chłodzenie 1 K (0,5…6 K)
• Wartości zadane (fabryczne): Komfort 21 °C (5…40 °C); Ekonomiczny 5 °C / 30 °C (OFF, 5…40 °C); Ochrona 8 °C / OFF (OFF, 5…40 °C)
• Kolor przedniego panelu: RAL 9001 (biały)
• Waga (bez opakowania): 0,155 kg

Wyjścia i okablowanie (230 V AC)

• Sterowanie wentylatorem: Q1, Q2, Q3-N (I / II / III bieg), 230 V AC, obciążalność: min. 5 mA, maks. 5(2) A
• Uwaga: wentylatorów nie można łączyć równolegle; podłączać bezpośrednio jeden wentylator, kolejne wentylatory wymagają osobnego przekaźnika dla każdego biegu
• Wyjścia sterujące: Y1-N / Y2-N (NO), 230 V AC, obciążalność: min. 5 mA, maks. 5(2) A
• Maks. prąd całkowity przez zacisk „L” (Qx + Yxx): 7 A
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A

Montaż

• Montaż podtynkowy: w okrągłych puszkach o średnicy min. 60 mm lub w puszkach prostokątnych o rozstawie otworów mocujących 60,3 mm i głębokości min. 40 mm.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować we wnękach, za zasłonami, na półkach, nad lub w pobliżu źródeł ciepła ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Przed zdjęciem przedniego panelu należy odłączyć zasilanie.

Podsumowanie

Siemens RDF800KN to wszechstronny regulator pokojowy KNX z ekranem dotykowym, przeznaczony do instalacji HVAC z klimakonwektorami, systemami uniwersalnymi oraz aplikacjami DX. Oferuje wybierane wyjścia ON/OFF lub 3-stawne, sterowanie wentylatorem 1- lub 3-biegowym, dwa wejścia wielofunkcyjne oraz elastyczną konfigurację przez ETS5, Synco ACS lub lokalnie z HMI.
