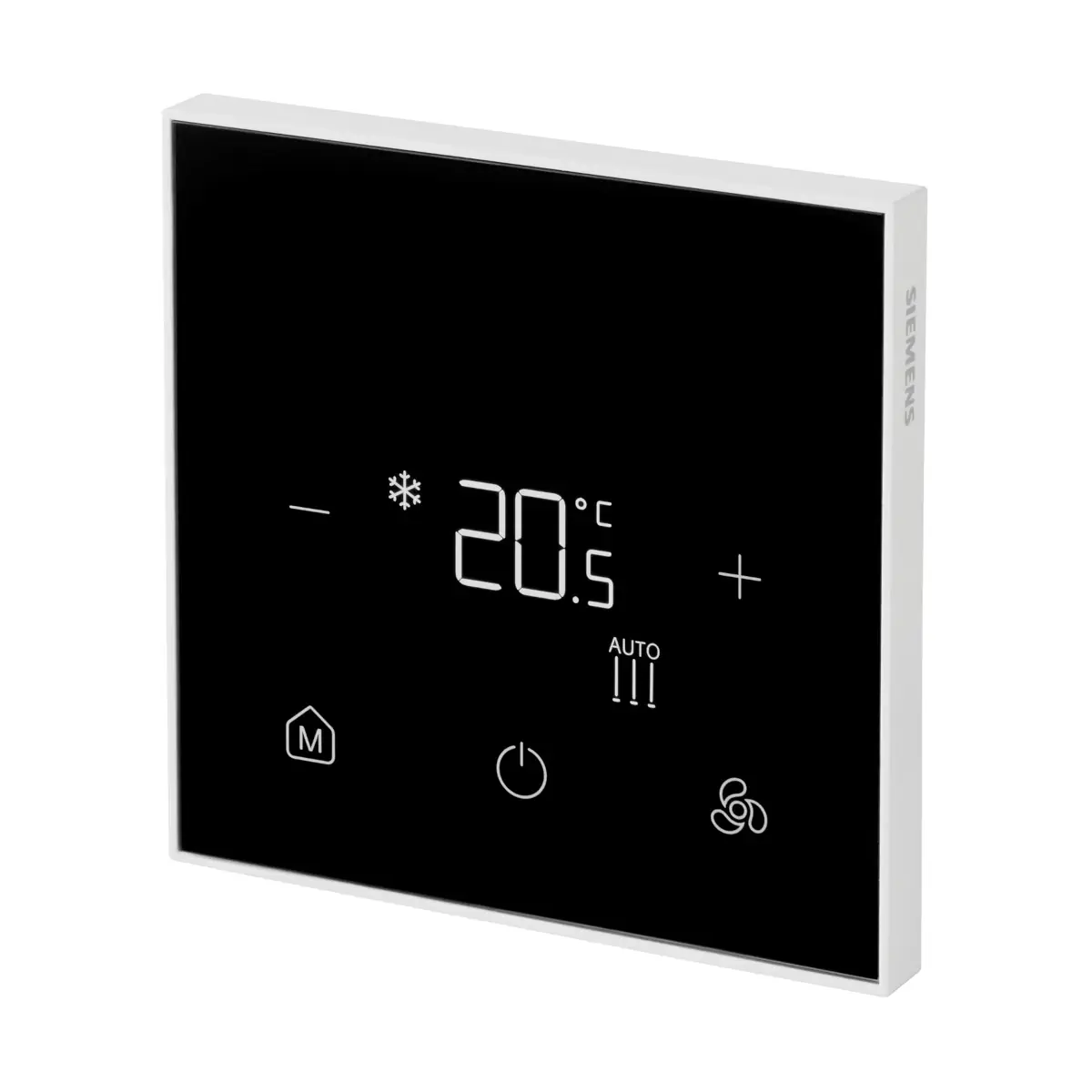

RDF460MB Regulator pomieszczeniowy z inferfejsem dotykowym do klimakonwektorów, 230[V] AC, 5..40[°C], wyjście 2- lub 3-stawne, wyjście wentylatora 0..10[V], wejście dwustanowe, Modbus

Siemens RDF460MB to nowoczesny regulator pomieszczeniowy z komunikacją Modbus RTU (RS485), przeznaczony do sterowania klimakonwektorami 2-rurowymi, 2-rurowymi z nagrzewnicą elektryczną oraz 4-rurowymi. Model RDF460MB obsługuje wentylator ECM sygnałem DC 0…10 V (wyjście Y50) oraz współpracuje z siłownikami On/Off i 3-stawnymi poprzez wyjścia przekaźnikowe Y1/Y2. Urządzenie umożliwia uruchomienie i parametryzację zarówno z lokalnego HMI, jak i z poziomu magistrali Modbus.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF460MB
• Symbol produktu: S55770-T513
• Protokół komunikacyjny: Modbus RTU
• Interfejs: RS485
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: automatyczne lub ręczne
• Sterowanie wentylatorem ECM: DC 0…10 V (Y50)
• Wyjścia dla siłownika: przekaźnikowe (Y1, Y2) – obsługa On/Off i 3-stawna
• Wejście: 1 wejście cyfrowe D1 (np. kontaktron okienny) – konfigurowalne
• Czujnik temperatury: wbudowany lub wartość temperatury z magistrali
• Montaż: w kwadratowej puszce podtynkowej 86 mm, rozstaw otworów 60,3 mm
• Zasilanie: AC 100…230 V, 50/60 Hz

Zastosowanie

RDF460MB jest dedykowany do klimakonwektorów z wentylatorem DC 0…10 V w aplikacjach:

• 2-rurowych z siłownikiem On/Off,
• 2-rurowych z siłownikiem 3-stawnym,
• 2-rurowych z nagrzewnicą elektryczną z siłownikiem On/Off,
• 4-rurowych z siłownikiem On/Off.

Funkcje i obsługa

• Regulacja temperatury pomieszczenia na podstawie wbudowanego czujnika lub temperatury przesłanej z magistrali.
• Wybór trybu pracy (Komfort / Ekonomiczny / Ochrona).
• Przełączanie grzanie/chłodzenie: automatycznie przez wejście D1 lub zdalnie z magistrali, albo ręcznie.
• Funkcja blokady.
• Ograniczenie min./max. nastawy temperatury pomieszczenia.
• Wyświetlanie temperatury pomieszczenia i nastawy w °C lub °F.
• Wyświetlanie daty i czasu (dane z magistrali).
• Konfiguracja parametrów: z lokalnego HMI lub przez Modbus.
• Ochrona parametrów hasłem: dostępna (domyślnie wyłączona).

Wejście cyfrowe D1

Regulator posiada 1 wejście cyfrowe D1 (D1–M), które można skonfigurować m.in. jako:

• przełącznik grzania/chłodzenia,
• kontaktron okienny,
• alarm,
• czujnik obecności,
• czytnik kart hotelowych.

Komunikacja Modbus (RS485)

• Typ transmisji: RTU
• Liczba urządzeń w segmencie: do 32
• Prędkość transmisji: Auto, 9600, 19200 (domyślne), 38400
• Adres urządzenia: 1…127 (domyślnie 1)
• Maks. długość przewodu: 1200 m
• Format ramki: 1 = 1-8-E-1 (domyślnie) / 2 = 1-8-O-1 / 3 = 1-8-N-1 / 4 = 1-8-N-2

Wejścia i wyjścia (RDF460MB)

• Wyjścia siłownika: Y1 (N.O.), Y2 (N.O.), AC 100…230 V, maks. 5(2) A
• Wyjście wentylatora ECM: Y50, DC 0…10 V, maks. ±5 mA
• Wejście cyfrowe: D1–M, działanie wybieralne NO/NC, czułość styku DC 0…5 V, maks. 5 mA, izolacja od napięcia sieciowego SELV
• Zaciski Modbus: MB+, MB- oraz REF

Dane techniczne

• Zasilanie: AC 100…230 V, 50/60 Hz
• Pobór mocy: maks. 5 VA / 3 W
• Pobór mocy w trybie gotowości: 1 VA / 0,5 W
• Wbudowany czujnik temperatury: zakres 0…50 °C; dokładność przy 25 °C: < ±0,5 K; kalibracja: -5,0…+5,0 K
• Rozdzielczość wyświetlania: nastawa 0,5 °C; temperatura mierzona 0,5 °C
• Histereza: 0,5…6 K (domyślnie: grzanie 2 K; chłodzenie 1 K)
• P-band Xp: 0,5…6 K (domyślnie: grzanie 2 K; chłodzenie 1 K)
• Zakres wartości zadanej: Komfort 5…40 °C; Ekonomiczny Off lub 5…40 °C; Ochrona Off lub 5…40 °C
• Stopień ochrony obudowy: IP30
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Temperatura otoczenia (praca): 0…50 °C
• Temperatura transportu: -25…+70 °C
• Temperatura składowania: -5…+50 °C
• Materiały: jednostka sterująca: PC; podstawa montażowa: PC + 10% GF
• Kolor: ramka biały RAL 9016; wyświetlacz czarny RAL 9005
• Klasa palności obudowy (UL94): V-0
• Masa (bez / z opakowaniem): 152,6 g / 250,9 g

Okablowanie

• Przekrój przewodów (zasilanie, wejścia, wyjścia): 1,0…1,5 mm²
• Przekrój przewodów (sygnały SELV): 0,5…1,5 mm²

Montaż

• Montaż podtynkowy: puszka kwadratowa 86 mm, rozstaw otworów montażowych 60,3 mm.
• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Nie montować w zagłębieniach, na półkach, za zasłonami lub drzwiami ani nad / w pobliżu źródeł ciepła.
• Unikać bezpośredniego promieniowania słonecznego, przeciągów oraz nieogrzewanych (niechłodzonych) obszarów (np. ścian zewnętrznych).
• Uszczelnić puszkę lub rurę instalacyjną (jeśli występuje), aby przepływ powietrza nie wpływał na odczyt czujnika.

Ważne informacje instalacyjne

• Brak wewnętrznego bezpiecznika – wymagane zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A.
• Przed zdjęciem urządzenia z płyty montażowej należy je odłączyć od zasilania.
• Przewody zacisków SELV należy odizolować od przewodów AC 100…230 V (np. MB+, MB- i REF).
• W aplikacjach z nagrzewnicą elektryczną: moc znamionowa nagrzewnicy < 0,8 kW; należy zastosować dodatkowy element zabezpieczający.

Podsumowanie

Siemens RDF460MB to regulator pomieszczeniowy Modbus RTU do klimakonwektorów, który łączy sterowanie wentylatorem ECM (DC 0…10 V), obsługę siłowników On/Off i 3-stawną oraz rozbudowane funkcje komfortu i oszczędności energii (Komfort / Ekonomiczny / Ochrona). Dzięki uruchamianiu z lokalnego HMI lub przez Modbus sprawdzi się w instalacjach, gdzie liczy się czytelna obsługa na miejscu i integracja z automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE) oraz UKCA.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli dotyczy.
• Montaż, podłączenie, uruchomienie i konfigurację urządzenia należy powierzyć wyłącznie wykwalifikowanemu personelowi HVAC / elektrycznemu, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Przed instalacją należy dokładnie zapoznać się ze schematami połączeń. Nieprawidłowe podłączenie obwodów wysokiego lub niskiego napięcia może spowodować uszkodzenie urządzenia.
• Urządzenie jest zasilane napięciem AC 100...230 V. Przed zdjęciem urządzenia z płyty montażowej, montażem, demontażem lub pracami serwisowymi należy odłączyć zasilanie.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W obwodzie zasilania należy bezwzględnie zastosować zewnętrzne zabezpieczenie nadprądowe – wyłącznik o prądzie znamionowym maks. 10 A.
• Okablowanie, zabezpieczenie i uziemienie należy wykonać zgodnie z lokalnymi przepisami. Niewłaściwy dobór przewodów lub zabezpieczeń może prowadzić do zwarcia, pożaru, obrażeń albo uszkodzenia instalacji.
• Przewody obwodów SELV należy odseparować od obwodów AC 100...230 V. Dotyczy to w szczególności zacisków MB+, MB-, REF, D1, M oraz Y50.
• W przypadku zastosowania elektrycznej nagrzewnicy jej moc znamionowa musi być mniejsza niż 0,8 kW oraz należy przewidzieć dodatkowy element zabezpieczający.
• Jeżeli wentylatory mają być podłączone równolegle, jeden wentylator należy podłączyć bezpośrednio, a dla każdego dodatkowego wentylatora zastosować oddzielny przekaźnik dla każdego biegu.
• Urządzenie należy montować wyłącznie na podtynkowej kwadratowej puszce instalacyjnej z rozstawem mocowania 60,3 mm.
• Zalecana wysokość montażu wynosi około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad lub w pobliżu źródeł ciepła.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych przegrodach, takich jak ściany zewnętrzne.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, aby ruch powietrza nie zakłócał pomiaru temperatury.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: podczas pracy w temperaturze 0...50°C, bez kondensacji, przy wilgotności względnej 5...95%.
• Stopień ochrony obudowy po zamontowaniu wynosi IP30. Produkt jest przeznaczony do stosowania w suchych pomieszczeniach wewnętrznych, w warunkach zgodnych z dokumentacją producenta.
• Po włączeniu zasilania wyjścia sterujące mogą uruchamiać się losowo przez maksymalnie około 3 sekundy w celu ochrony instalacji przed przeciążeniem. Należy uwzględnić to podczas uruchamiania i serwisu.
• Urządzenie wykorzystuje komunikację Modbus RTU / RS485. W celu ograniczenia ryzyka cyberzagrożeń należy zapobiegać nieautoryzowanemu dostępowi do sieci, stosować odpowiednie zabezpieczenia, takie jak zapory sieciowe lub segmentacja sieci, oraz instalować aktualizacje producenta, gdy są dostępne.
