RDF460BN Regulator pomieszczeniowy z inferfejsem dotykowym do klimakonwektorów, 230[V] AC, 5..40[°C], wyjście 2- lub 3-stawne, wyjście wentylatora 0..10[V], wejście wielofunkcyjne i dwustanowe, BACnet Modbus, aplikacja na smartfon

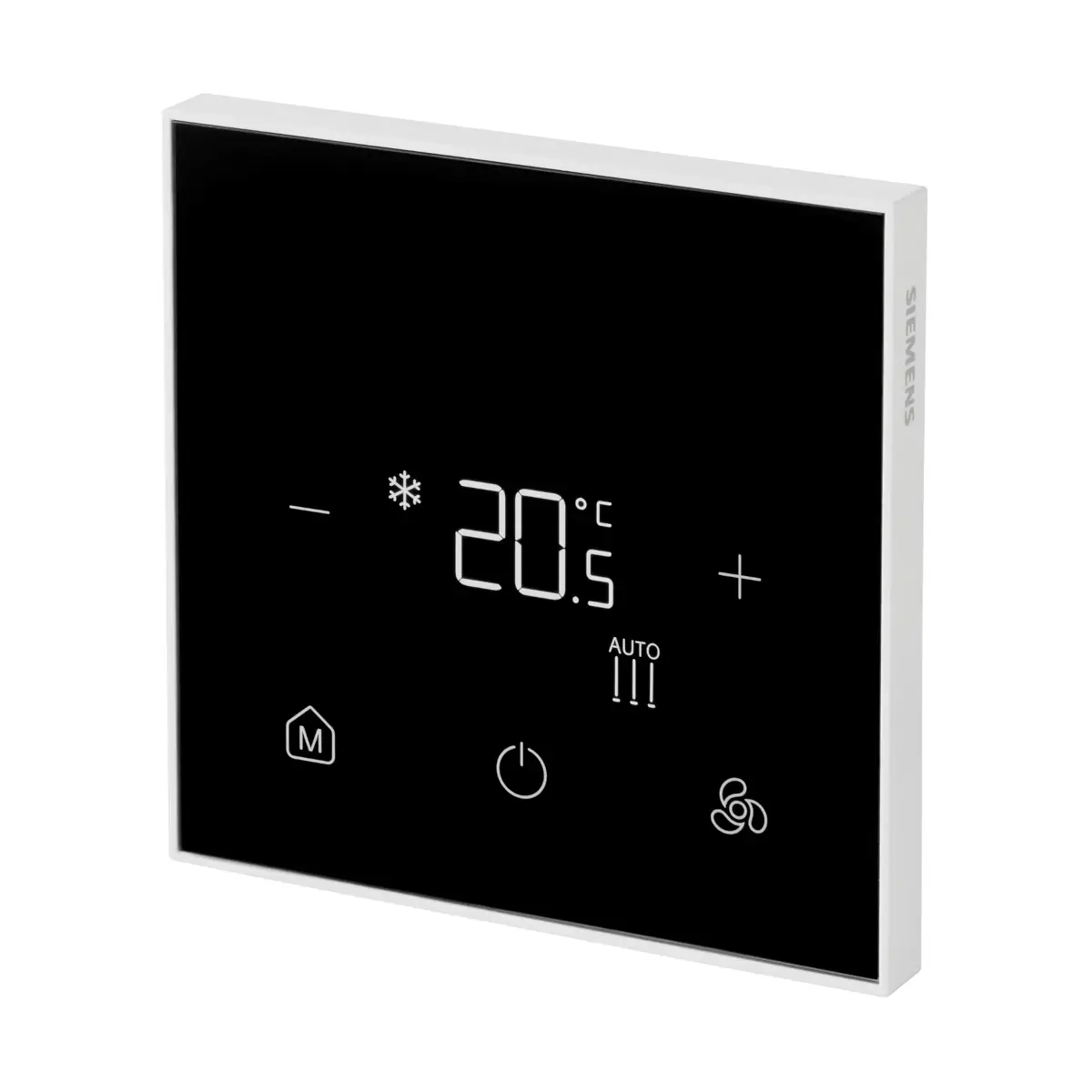

RDF460BN to nowoczesny termostat pokojowy Siemens z komunikacją BACnet MS/TP lub Modbus RTU (serwer) po RS485, przeznaczony do sterowania klimakonwektorami (fan coil) w układach 2-rurowych, 2-rurowych z nagrzewnicą elektryczną oraz 4-rurowych. Urządzenie zasilane jest z AC 100…230 V i oferuje wyjście do sterowania wentylatorem DC 0…10 V oraz wyjścia do sterowania zaworami (On/Off lub 3‑położeniowo). Smukła obudowa z dotykowymi przyciskami i bezramkowym podświetlanym wyświetlaczem ułatwia obsługę, a uruchomienie można wykonać lokalnie, z poziomu magistrali lub przez aplikację Siemens QuickConfig (NFC).

Najważniejsze cechy

• Producent: Siemens
• Model: RDF460BN
• Rodzaj urządzenia: termostat pokojowy do klimakonwektorów (fan coil)
• Komunikacja: wybierany protokół BACnet MS/TP lub Modbus RTU (serwer), RS485
• Zasilanie: AC 100…230 V, 50/60 Hz
• Sterowanie wentylatorem: wyjście DC 0…10 V (ECM/DC fan)
• Sterowanie zaworem: 2‑przewodowy lub 3‑przewodowy siłownik On/Off oraz siłownik 3‑położeniowy
• Wejścia: 2 wejścia wielofunkcyjne (X1 oraz D1) dla czujników i styków (np. okno, karta hotelowa, obecność, alarm)
• Tryby pracy: Comfort, Economy, Protection
• Przełączanie grzanie/chłodzenie: automatyczne (czujnik lokalny lub z magistrali) lub ręczne
• Montaż: na podtynkowej puszce kwadratowej 86 mm, rozstaw mocowań 60,3 mm
• Stopień ochrony po zamontowaniu: IP30
• Kolor ramki: biały (RAL 9016)

Zastosowanie

Termostat RDF460BN jest przeznaczony do współpracy z klimakonwektorami z wentylatorem sterowanym sygnałem DC 0…10 V w aplikacjach:

• Układ 2-rurowy z siłownikiem zaworu On/Off 2‑przewodowym
• Układ 2-rurowy z siłownikiem zaworu On/Off 3‑przewodowym
• Układ 2-rurowy z siłownikiem zaworu 3‑położeniowym
• Układ 2-rurowy z nagrzewnicą elektryczną z siłownikiem zaworu On/Off 2‑przewodowym
• Układ 4-rurowy z siłownikiem zaworu On/Off 2‑przewodowym

Funkcje i działanie

Regulacja temperatury

• Regulacja temperatury pomieszczenia na podstawie wbudowanego czujnika, czujnika zewnętrznego lub wartości z magistrali.
• Korekta wskazań (kalibracja) czujnika wbudowanego lub zewnętrznego.
• Ograniczenie minimalnej i maksymalnej nastawy temperatury.
• Wyświetlanie temperatury bieżącej lub nastawy w °C, °F lub jednocześnie.
• Wyświetlanie czasu dobowego z magistrali.

Tryby pracy i wentylator

• Wybór trybu przyciskiem trybu: Comfort lub Economy; dostępny również tryb Protection.
• Wybór trybu wentylatora: automatyczny lub ręczny.
• Konfigurowalne funkcje pracy wentylatora: m.in. kick start, praca w strefie martwej (dead zone), licznik godzin pracy wentylatora.

Blokady i utrzymanie nastaw

• Blokada klawiatury (key lock).
• Ustawienia użytkownika i parametry pozostają zachowane w przypadku zaniku zasilania.
• Ochrona hasłem dla parametrów (domyślnie wyłączona).
• Możliwość przywrócenia ustawień fabrycznych.

Komunikacja BACnet / Modbus

• Interfejs: RS485
• Wybór protokołu: BACnet MS/TP lub Modbus RTU (serwer)
• Funkcje przez magistralę: centralne sterowanie nastawami i trybem pracy, monitoring statusu urządzenia, odczyt/zapis parametrów, wymuszenie trybu Protection
• Maks. długość przewodu magistrali: 1200 m
• BACnet MS/TP: do 60 urządzeń, prędkość Auto / 9600 / 19200 / 38400 (domyślnie) / 76800, MAC 0…127 (domyślnie 4)
• Modbus RTU: do 32 urządzeń, prędkość Auto / 9600 / 19200 (domyślnie) / 38400, adres 1…127 (domyślnie 1)
• Format ramki Modbus: 1-8-E-1 (domyślnie) / 1-8-O-1 / 1-8-N-1 / 1-8-N-2

Wejścia / wyjścia i zaciski (RDF460BN)

Wyjścia

• Y50 (wentylator): DC 0…10 V, maks. obciążenie ±5 mA
• Y1, Y2 (zawór): AC 100…230 V, maks. 5(2) A

Wejścia

• X1 (wejście wielofunkcyjne) z M: dla czujnika temperatury / styku bezpotencjałowego / sygnału DC 0…10 V
• D1 (wejście cyfrowe) z M: dla styku bezpotencjałowego
• Wejście czujnika temperatury (X1-M): NTC 3 kΩ lub NTC 10 kΩ (przy 25°C), zakres -20…70°C
• Wejście cyfrowe (X1-M): NO/NC wybierane; detekcja DC 0…5 V, maks. 5 mA; separacja SELV

Zaciski komunikacyjne

• BN+, BN-, REF: zaciski BACnet/Modbus (RS485)

Przekroje przewodów

• Zasilanie i wyjścia (L, N, Y1, Y2): 1,0…1,5 mm²
• SELV (BN+, BN-, REF, X1, M, D1, Y50): 0,5…1,5 mm²
• Rodzaj przewodów: drut lub linka z przygotowanymi końcówkami

Dane techniczne

• Napięcie pracy: AC 100…230 V
• Częstotliwość: 50/60 Hz
• Pobór mocy (maks.): 5 VA / 3 W
• Pobór mocy w czuwaniu: 1 VA / 0,5 W
• Wbudowany czujnik temperatury: zakres 0…50°C, dokładność przy 25°C < ±0,5 K
• Kalibracja czujnika: -5,0…+5,0 K
• Rozdzielczość nastaw i wskazań: 0,5°C
• Zakres nastawy (Comfort): 5…40°C
• Zakres nastawy (Economy): Off, 5…40°C
• Zakres nastawy (Protection): Off, 5…40°C
• Histereza: 0,5…6 K (nastawy fabryczne: grzanie 2 K, chłodzenie 1 K)
• Stopień ochrony po zamontowaniu: IP30
• Warunki pracy: 0…50°C, 5…95% r.h. (bez kondensacji)
• Maks. wysokość pracy: 3000 m
• Masa (bez / z opakowaniem): 151,9 g / 247,4 g
• Materiał: jednostka sterująca PC; płyta montażowa PC + 10% GF
• Palność obudowy: UL94 V-0

Wymiary i montaż

• Wymiary frontu: 88 × 88 mm
• Głębokość: 39,5 mm
• Grubość frontu: 8,4 mm
• Montaż: puszka podtynkowa kwadratowa 86 mm, rozstaw śrub 60,3 mm
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą
• Unikać montażu w niszach, za zasłonami/drzwiami, nad/obok źródeł ciepła, w bezpośrednim słońcu i w przeciągach.
• Uszczelnić puszkę/rurociąg instalacyjny, aby ograniczyć wpływ ruchów powietrza na pomiar temperatury.

Uruchomienie i uwagi instalacyjne

• Po pierwszym załączeniu wszystkie segmenty LCD świecą przez ok. 3 s, następnie urządzenie przechodzi w tryb nastaw parametrów i jest gotowe do uruchomienia.
• Przy załączeniu zasilania wyjścia mogą startować losowo (ochrona instalacji przed przeciążeniem); do ok. 3 s wszystkie wyjścia osiągają pełną funkcjonalność.
• Brak bezpiecznika wewnętrznego – wymagane zabezpieczenie zewnętrzne w linii zasilania: wyłącznik nadprądowy maks. C 10 A.
• Przewody zacisków SELV (m.in. komunikacja BN+, BN-, REF) należy prowadzić i izolować zgodnie z wymaganiami dla instalacji zasilanej AC 100…230 V.
• Dla aplikacji z nagrzewnicą elektryczną: moc znamionowa nagrzewnicy < 0,8 kW oraz wymagany dodatkowy element zabezpieczający.

Informacje do zamówienia

• Numer produktu: RDF460BN
• Stock no.: S55770-T510
• Nazwa: Room thermostat BACnet/Modbus

Podsumowanie

Siemens RDF460BN to termostat pokojowy z komunikacją BACnet/Modbus, stworzony do sterowania klimakonwektorami w układach 2-rurowych, 2-rurowych z nagrzewnicą elektryczną oraz 4-rurowych. Zasilanie AC 100…230 V, wyjście DC 0…10 V do wentylatora oraz obsługa siłowników zaworów On/Off i 3‑położeniowych, uzupełnione o dwa wejścia wielofunkcyjne i wygodne uruchomienie (w tym przez NFC/QuickConfig), czynią go elastycznym elementem systemów automatyki pomieszczeń.
