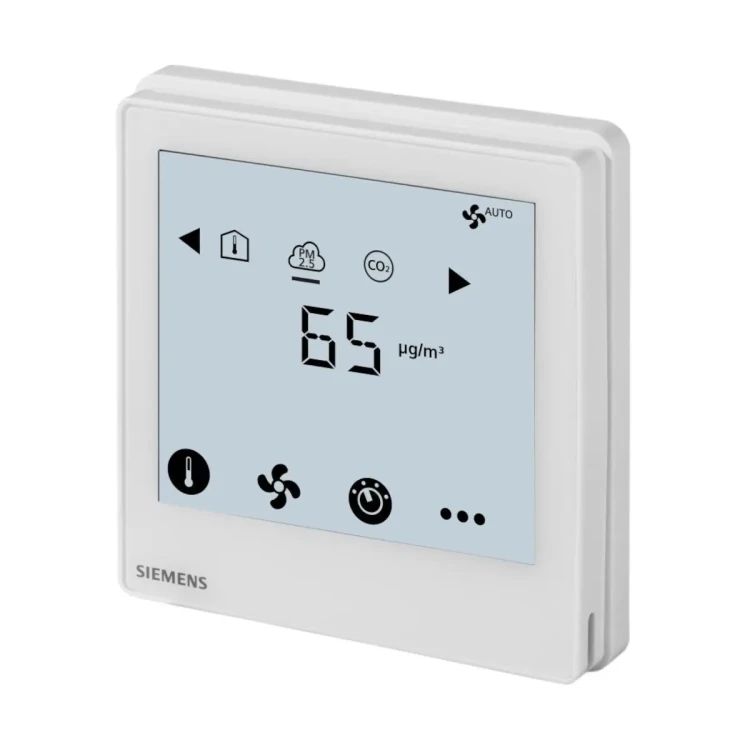

RDF870KN Regulator jakości powietrza z ekranem dotykowym. Możliwość regulacji PM2.5, CO2. Wyjścia sterujące dla wentylatora 1-/3- biegowego lub DC 0-10 V, 2 Wejścia multifunkcyjne. Komunikacja KNX

RDF870KN to dotykowy, podtynkowy regulator jakości powietrza (PM2.5 & IAQ) z komunikacją KNX (S-Mode), przeznaczony do zastosowań wentylacyjnych w systemach oczyszczania powietrza. Urządzenie pracuje z zasilaniem AC 230 V i oferuje duży, podświetlany wyświetlacz z możliwością podglądu oraz nastawy wartości zadanych dla PM2.5 i/lub CO2, a także prezentacji m.in. temperatury, VOC i wilgotności względnej. Sterowanie realizowane jest poprzez wyjścia do wentylatorów 1-/3-/4-biegowych On/Off lub wyjście DC 0…10 V dla wentylatora DC/ECM.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF870KN
• SSN (Stock no.): S55770-T407
• Typ: dotykowy regulator PM2.5 & IAQ do montażu podtynkowego (flush-mounted)
• Zastosowanie: sterowanie wentylacją w systemach oczyszczania powietrza (purifier systems)
• Zasilanie: AC 230 V, 50/60 Hz
• Wyświetlacz: duży, podświetlany (backlit)
• Regulacja: PM2.5, CO2 lub jednocześnie PM2.5 + CO2 (priorytet CO2, gdy dostępne są oba sterowania)
• Wskazania na ekranie: PM2.5, CO2 (z nastawą), temperatura pomieszczenia, temperatura zewnętrzna, VOC (lotne związki organiczne), wilgotność względna (r.h.)
• Wejścia: 2 × wejście wielofunkcyjne dla zewnętrznych czujników pasywnych oraz czujników DC 0…10 V
• Wyjścia wentylatora: 4 × On/Off (Q1…Q4) dla 1-/3-/4-biegowego wentylatora oraz 1 × DC 0…10 V (Y50) dla wentylatora DC/ECM
• Tryby pracy: Comfort, Economy, Protection
• Interfejs: KNX TP1-64 (izolacja galwaniczna), prąd magistrali 5 mA
• Stopień ochrony obudowy: IP30
• Kolor frontu: Ivory white
• Masa: 165 g (bez opakowania)

Zastosowanie

RDF870KN jest przeznaczony do sterowania wentylacją w systemach oczyszczania powietrza, m.in. w:

• mieszkaniach (Residential apartments),
• budynkach komercyjnych,
• szkołach i uczelniach,
• szpitalach i placówkach opieki zdrowotnej.

Funkcje i działanie

Sterowanie jakością powietrza

• Utrzymanie poziomu PM2.5 lub CO2, albo obu parametrów jednocześnie, poprzez sterowanie wentylatorem w jednostkach nawiewu świeżego powietrza lub oczyszczaczach.
• Wartości PM2.5 i CO2 mogą być dostarczane z zewnętrznego czujnika lub poprzez magistralę.
• Jeśli dostępne są oba sterowania (PM2.5 i CO2), CO2 ma wyższy priorytet niż PM2.5.
• Możliwość nastawy wartości zadanych dla PM2.5 i CO2.

Wentylator i tryby pracy

• Obsługa wentylatora: Auto lub ręcznie (do 4 biegów).
• Wybór trybu pracy: Comfort, Economy, Protection.
• Możliwość ustawienia ograniczeń minimalnych i maksymalnych dla wartości zadanych.
• Możliwość przywrócenia nastaw fabrycznych (dla parametrów uruchomieniowych, inżynierskich i sterujących).

Pomiary i prezentacja temperatury

• Wyświetlanie temperatury pomieszczenia z wbudowanego czujnika lub poprzez magistralę.

KNX – komunikacja i uruchomienie

• KNX S-Mode dla RDF870KN.
• Uruchomienie (commissioning): poprzez ETS lub lokalne parametry sterownika.
• Wejście w tryb programowania: naciśnij i przytrzymaj (ponad 5 s), aby pobrać adres i aplikację przez ETS.
• Integracja z Desigo: przez adresowanie grupowe (ETS) lub indywidualne.
• Integracja z systemami firm trzecich: poprzez adresowanie grupowe (ETS).

Wejścia i wyjścia (I/O)

Wejścia wielofunkcyjne X1-M / X2-M

• Wejście czujnika temperatury: NTC 10k, zakres 0…50°C, dokładność ±0,5 K przy 25°C.
• Wejście analogowe: 0…10 V (oraz NTC 10k), zakres czujnika ustawiany parametrami.
• Wejście cyfrowe: wybieralne NO/NC, wzmocniona izolacja ≥3,75 kV (SELV).
• Funkcje wejść (wybieralne): czujnik PM2.5, czujnik CO2, czujnik VOC, czujnik wilgotności, wejście alarmowe.
• Maks. długość przewodu: do 80 m (dla przewodu o średnicy żyły 1,5 mm²).

Wyjścia wentylatora

• Q1…Q4: On/Off, AC 230 V, maks. 5(2) A (dla wentylatora 3-/4-biegowego).
• Y50: wyjście modulowane DC 0…10 V, maks. 5,0 mA (dla wentylatora DC/ECM).

Podłączenie elektryczne i bezpieczeństwo okablowania

• Pobór mocy: maks. 7,0 VA / 2,5 W.
• Urządzenie nie ma wewnętrznego zabezpieczenia linii zasilających do zewnętrznych odbiorników (np. wentylatorów, siłowników).
• Zasilanie AC 230 V musi być zabezpieczone wyłącznikiem nadprądowym maks. C 10 A.
• Dla wejść SELV X1-M / X2-M oraz przewodów KNX (CE+ / CE-) należy stosować przewody o izolacji min. 230 V, ponieważ puszka instalacyjna przenosi napięcie sieciowe.
• Przed otwarciem obudowy należy odłączyć zasilanie.

Montaż

• Montaż podtynkowy: na puszce kwadratowej 86 mm lub okrągłej 60 mm (rozstaw mocowania 60 mm), o minimalnej głębokości 40 mm.
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Nie montować w niszach, między regałami, za zasłonami, nad/obok źródeł ciepła ani w strumieniu nawiewu/wywiewu; unikać bezpośredniego nasłonecznienia.
• Nie dokręcać śrub z nadmierną siłą (ryzyko odkształcenia ramki i błędnych połączeń).

Dane techniczne

• Napięcie zasilania: AC 230 V
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 7,0 VA / 2,5 W
• Wyjścia On/Off: Q1…Q4, AC 230 V, maks. 5(2) A
• Wyjście modulowane: Y50, DC 0…10 V, maks. 5,0 mA
• Interfejs KNX: TP1-64, izolacja galwaniczna, prąd magistrali 5 mA
• Stopień ochrony: IP30
• Kolor frontu: Ivory white
• Palność obudowy (UL94): V-0
• Masa: 165 g (bez opakowania)

Kompatybilne czujniki (zamawiane oddzielnie)

• QSA2700 – czujnik pokojowy do detekcji PM2.5, 3-kolorowa sygnalizacja LED
• QSA2700D – czujnik pokojowy do detekcji PM2.5 z wyświetlaczem LCD (2,4")
• QPM1100, QPM2100, QPM2102, QPM2102D, QPM2160, QPM2180, QPM2160D, QPM2162D – kanałowe czujniki jakości powietrza (CO2 / temperatura / wilgotność względna / VOC)

Podsumowanie

Siemens RDF870KN to nowoczesny regulator PM2.5/CO2 z dotykowym, podświetlanym ekranem i komunikacją KNX S-Mode, zaprojektowany do sterowania wentylacją w systemach oczyszczania powietrza. Dwa wejścia wielofunkcyjne dla czujników zewnętrznych, obsługa wentylatorów 1-/3-/4-biegowych lub wyjścia DC 0…10 V, a także łatwe uruchomienie przez ETS sprawiają, że jest to uniwersalny element automatyki dla aplikacji IAQ w budynkach mieszkalnych i użyteczności publicznej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Deklaracja zgodności UE dla modelu RDF870KN: A5W90010366.
• Produkt spełnia wymagania RoHS oraz REACH zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie jest zasilane napięciem AC 230 V. Przed zdjęciem pokrywy lub rozpoczęciem prac montażowych, podłączeniowych i serwisowych należy odłączyć zasilanie.
• Montaż, okablowanie, zabezpieczenie i uziemienie urządzenia należy wykonywać zgodnie z lokalnymi przepisami oraz dokumentacją producenta.
• Urządzenie nie posiada wewnętrznego zabezpieczenia linii zasilających do odbiorników zewnętrznych. Linia zasilania AC 230 V musi być zabezpieczona wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Przekroje przewodów zasilania (L, N) oraz wyjść 230 V muszą być dobrane do zastosowanych elementów zabezpieczających i zgodne z lokalnymi przepisami. Nieprawidłowy dobór przewodów może stwarzać ryzyko pożaru lub uszkodzenia instalacji.
• Przewody należy prawidłowo dobrać do pracy z napięciem sieciowym AC 230 V oraz do współpracujących elementów wykonawczych.
• Przewody wejść SELV X1-M / X2-M muszą mieć izolację min. 230 V, ponieważ puszka instalacyjna przenosi napięcie sieciowe AC 230 V.
• Przewody komunikacyjne KNX (CE+ / CE-) muszą mieć izolację min. 230 V, ponieważ puszka instalacyjna przenosi napięcie sieciowe AC 230 V.
• Jeżeli na tej samej linii podłączony jest zasilacz magistrali KNX wraz z komunikującym się sterownikiem pokojowym i sterownikami Synco, wewnętrzne zasilanie KNX sterowników Synco musi być wyłączone.
• Urządzenie należy montować na puszce instalacyjnej. Nie montować we wnękach, między półkami, za zasłonami, nad lub w pobliżu źródeł ciepła, nawiewów i wywiewów oraz w miejscach narażonych na bezpośrednie promieniowanie słoneczne.
• Zalecana wysokość montażu wynosi około 1,5 m nad podłogą.
• Urządzenie należy montować wyłącznie w czystym, suchym pomieszczeniu, bez bezpośredniego przepływu powietrza z urządzeń grzewczych lub chłodzących oraz poza miejscami narażonymi na kapanie i rozbryzgi wody.
• Nie należy dokręcać śrub z nadmierną siłą. Odkształcenie ramki montażowej może powodować nieprawidłowe połączenia i błędne działanie urządzenia.
• Stopień ochrony obudowy: IP30. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń.
• Podczas eksploatacji nie jest dopuszczalna kondensacja wilgoci.
• W przypadku podłączania wentylatorów równolegle należy podłączyć bezpośrednio tylko jeden wentylator; dla każdego dodatkowego wentylatora należy zastosować osobny przekaźnik dla każdego biegu.
