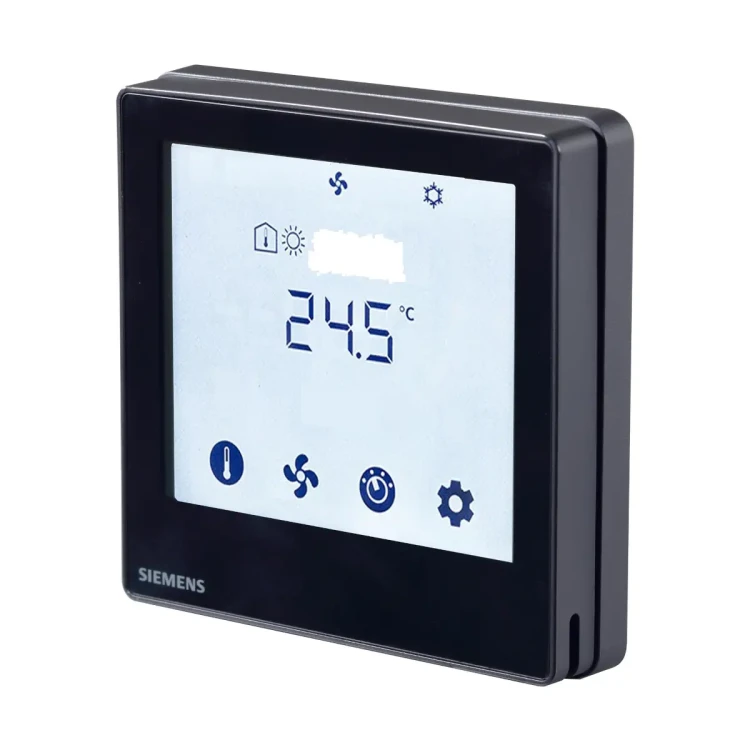

RDF800KN/VB Regulator pomieszczeniowy, 230 V AC, 5..40 °C, 3 tryby pracy, 2 wejścia np. dla czujnika wyniesionego, zewnętrzne przełączanie trybu pracy, dotykowy wyświetlacz, komunikacja KNX. Kolor czarny

RDF800KN/VB to pomieszczeniowy regulator temperatury z komunikacją KNX i ekranem dotykowym, przeznaczony do regulacji ogrzewania i/lub chłodzenia w instalacjach HVAC. Urządzenie współpracuje m.in. z klimakonwektorami 2-rurowymi, 2-rurowymi z nagrzewnicą elektryczną oraz 4-rurowymi, a także z aplikacjami uniwersalnymi i układami ze sprężarką 1-stopniową (DX). Wersja /VB wyróżnia się czarnym panelem przednim (RAL 9004) i jest zasilana z sieci 230 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF800KN/VB
• Typ: pomieszczeniowy regulator temperatury z komunikacją KNX i ekranem dotykowym
• Komunikacja: KNX (tryb S-mode i LTE), interfejs KNX TP1-64 (izolowany elektrycznie)
• Zasilanie: 230 V AC, 50/60 Hz
• Ekran: duży, podświetlany, dotykowy
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Regulacja: 2P / PI / P
• Wyjścia sterujące: wybierane 2-stawne (ON/OFF) lub 3-stawne
• Sterowanie wentylatorem: 1- lub 3-biegowe (auto lub ręczne)
• Wejścia: 2 wielofunkcyjne wejścia (np. styk czytnika kart, czujnik wyniesiony temperatury itp.)
• Niezależne funkcje: styk okienny oraz czujnik obecności
• Ograniczenia nastaw: minimalna i maksymalna wartość zadana temperatury w pomieszczeniu
• Uruchomienie/parametryzacja: Synco ACS, ETS5 lub lokalnie przez HMI (z przełącznikami DIP)
• Integracja: z Synco; z Desigo (adresowanie grupowe ETS5 lub adresowanie indywidualne); z systemami innych producentów (adresowanie grupowe ETS5)

Zastosowanie

RDF800KN/VB służy do regulacji temperatury (grzanie i/lub chłodzenie) w pomieszczeniach i strefach, m.in. z użyciem:

• klimakonwektorów 2-rurowych
• klimakonwektorów 2-rurowych z nagrzewnicą elektryczną
• klimakonwektorów 4-rurowych
• stropów chłodzących / grzewczych (również z nagrzewnicą elektryczną)
• stropów chłodzących z grzejnikiem / ogrzewaniem podłogowym
• sprężarek w urządzeniach z bezpośrednim odparowaniem (DX) (również z nagrzewnicą elektryczną)

Regulator może sterować m.in.:

• wentylatorem 1- lub 3-biegowym,
• jednym lub dwoma siłownikami zaworów (sterowanie 2-stawne ON/OFF),
• jednym siłownikiem zaworu (sterowanie 3-stawne),
• nagrzewnicą elektryczną (w aplikacjach przewidzianych),
• sprężarką 1-stopniową (DX) – także w wariancie z nagrzewnicą elektryczną.

Funkcje i obsługa

• Pomiar temperatury: wbudowany czujnik temperatury lub czujnik wyniesiony / czujnik temperatury powietrza obiegowego.
• Przełączanie ogrzewanie/chłodzenie: automatyczne (czujnik wbudowany, magistrala KNX) lub ręczne.
• Sterowanie wentylatorem: automatyczne lub ręczne; dostępne funkcje zaawansowane (np. okresowe załączanie, uruchamianie, wybór pracy wentylatora).
• Zakres i blokady: ograniczenie min./max. wartości zadanej oraz blokada zadajnika (różne poziomy blokady).
• Wejścia wielofunkcyjne X1/X2: możliwe przypisania obejmują m.in. styk okienny, czujnik obecności, czujnik punktu rosy, wejście błędu/alarmu, wyniesiony czujnik temperatury, czujnik przełączający ogrzewanie/chłodzenie.
• Funkcje dodatkowe: przypomnienie o czyszczeniu filtrów (parametr P62), funkcja ograniczenia temperatury podłogi, możliwość przywrócenia nastaw fabrycznych.
• Wyświetlanie informacji: temperatura w pomieszczeniu lub wartość zadana (°C/°F); możliwość wyświetlania czasu i temperatury zewnętrznej z magistrali KNX.
• Program czasowy: oraz centralne sterowanie wartościami zadanymi z magistrali KNX.

Komunikacja KNX i uruchomienie

• Magistrala KNX: zaciski CE+ i CE-; prąd magistrali 5 mA.
• Wybór aplikacji: zdalnie (Synco ACS, ETS5) lub lokalnie (przełączniki DIP + HMI).
• Tryb programowania: uruchamiany z poziomu ekranu dotykowego (przytrzymanie symbolu > 5 s), sygnalizowany wskazaniem „Pr09”.
• Adresowanie: przypisanie adresów grupowych do obiektów komunikacyjnych wykonywane w ETS5.

Dane techniczne

• Zasilanie: 230 V AC, 50/60 Hz
• Pobór mocy maks.: 6,0 VA / 2,1 W
• Kategoria przepięć: III
• Stopień ochrony obudowy: IP30
• Klasa bezpieczeństwa: II wg EN 60730
• Typ regulacji elektronicznej: 2.B
• Wbudowany czujnik temperatury: zakres 0…49 °C, dokładność przy 25 °C < ±0,5 K, kalibracja ±3,0 K
• Rozdzielczość nastaw i wskazań: 0,5 °C (wartość zadana i wskazanie aktualnej temperatury)
• Wyjścia wentylatora (Q1, Q2, Q3-N): 230 V AC, min. 5 mA, maks. 5(2) A (wentylatorów nie można łączyć równolegle)
• Wyjścia sterujące (Y1-N / Y2-N): 230 V AC, min. 5 mA, maks. 5(2) A
• Maks. prąd całkowity przez zacisk „L” (Qx + Yxx): maks. 7 A
• Wejścia uniwersalne (X1-M / X2-M): wejście czujnika temperatury lub wejście dwustanowe (N.O./N.Z.), SELV 0..5 V DC / maks. 5 mA
• Długość kabla czujnika: maks. 80 m
• Równoległe podłączenie do jednego przełącznika: maks. 20 regulatorów na przełącznik
• Zaciski przewodów: 1 x 0,4…1,5 mm²; 2 x KNX magistrala / czujnik
• Minimalny przekrój przewodów: L, N, Q1, Q2, Q3, Y1, Y2: min. 1,5 mm²
• Kolor przedniego panelu: RAL 9004 czarny
• Waga (bez opakowania / z opakowaniem): 0,155 kg / 0,255 kg

Zaciski podłączeniowe

• L, N: zasilanie 230 V AC
• Q1: I bieg wentylatora 230 V AC
• Q2: II bieg wentylatora 230 V AC
• Q3: III bieg wentylatora 230 V AC
• Y1, Y2: wyjścia sterujące „Zawór” 230 V AC (NO dla zaworów normalnie zamkniętych), wyjście sprężarki lub wyjście nagrzewnicy elektrycznej
• X1, X2: wejścia wielofunkcyjne (czujnik temperatury lub styk bezpotencjałowy)
• M: masa pomiarowa dla czujników i przełączników
• CE+ / CE-: magistrala KNX + / -

Montaż

• Montaż: w puszkach podtynkowych okrągłych (min. Ø 60 mm) lub prostokątnych (rozstaw otworów 60,3 mm, głębokość min. 40 mm).
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą.
• Warunki montażu: nie montować we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne.
• Uwaga instalacyjna: urządzenie nie posiada wewnętrznego bezpiecznika; wymagane jest zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A.

Podsumowanie

Siemens RDF800KN/VB to nowoczesny regulator pokojowy KNX z dotykowym, podświetlanym ekranem, przeznaczony do sterowania aplikacjami klimakonwektorowymi, uniwersalnymi oraz układami z sprężarką 1-stopniową. Oferuje elastyczną regulację (2P/PI/P), wyjścia ON/OFF lub 3-stawne, sterowanie wentylatorem 1/3-biegowym oraz dwa wejścia wielofunkcyjne, a czarny panel RAL 9004 ułatwia dopasowanie do nowoczesnych wnętrz.

Pliki do pobrania:
RDF800KN/VB Karta katalogowa
