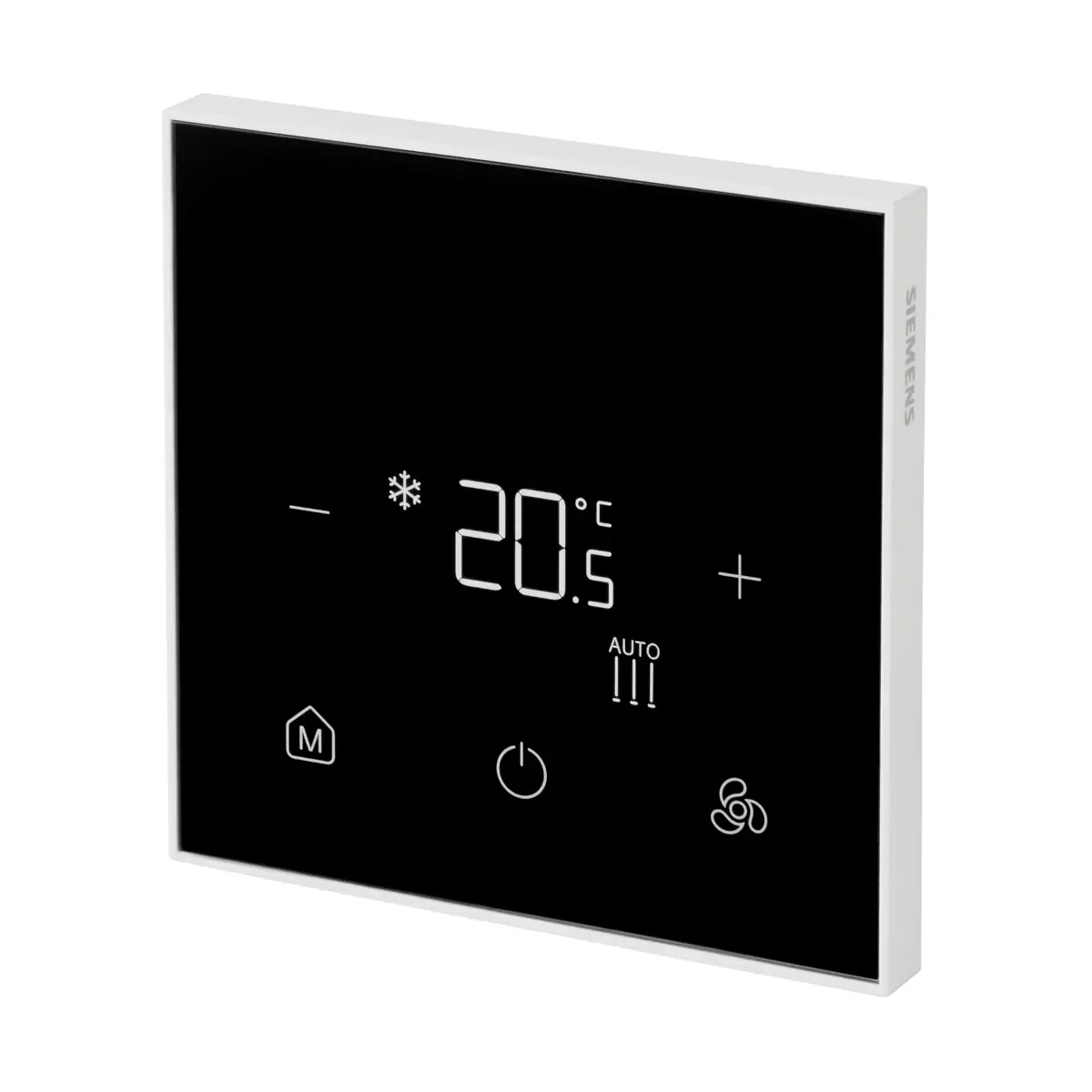

RDF400MB Regulator pomieszczeniowy z inferfejsem dotykowym do klimakonwektorów, 230[V] AC, 5..40[°C], wyjście 2- lub 3-stawne, wyjście wentylatora 1- lub 3-biegowego, wejście dwustanowe, Modbus

RDF400MB to regulator pomieszczeniowy Modbus (Modbus RTU) firmy Siemens, przeznaczony do sterowania klimakonwektorami 2-rurowymi, 2-rurowymi z nagrzewnicą elektryczną oraz 4-rurowymi. Model RDF400MB obsługuje wentylatory 1-biegowe i 3-biegowe (wyjścia przekaźnikowe) oraz siłowniki zaworów w trybie On/Off i 3-stawnym (wyjścia przekaźnikowe). Urządzenie umożliwia uruchomienie i konfigurację z lokalnego HMI lub z poziomu magistrali Modbus.

Najważniejsze cechy

• Producent: Siemens
• Model: RDF400MB
• Symbol produktu: S55770-T511
• Komunikacja: Modbus RTU (RS485)
• Zastosowanie: klimakonwektory 2-rurowe, 2-rurowe z nagrzewnicą elektryczną, 4-rurowe
• Sterowanie wentylatorem: 1-biegowy / 3-biegowy (wyjścia przekaźnikowe Q1…Q3)
• Sterowanie siłownikiem: On/Off oraz 3-stawne (wyjścia przekaźnikowe Y1, Y2)
• Wejście cyfrowe: 1× D1 (np. na kontaktron; konfigurowalne)
• Tryby pracy: Komfort, Ekonomiczny, Ochrona
• Sterowanie wentylatorem: automatyczne lub ręczne
• Zasilanie: AC 100…230 V, 50/60 Hz
• Montaż: puszka podtynkowa kwadratowa 86 mm, rozstaw 60,3 mm
• Stopień ochrony: IP30
• Kolor ramki: biały (RAL 9016); wyświetlacz: czarny (RAL 9005)

Zastosowanie

Regulator RDF400MB dedykowany jest do klimakonwektorów z wentylatorem 1-/3-biegowym w aplikacjach:

• 2-rurowe z siłownikiem On/Off
• 2-rurowe z siłownikiem 3-stawnym
• 2-rurowe z nagrzewnicą elektryczną z siłownikiem On/Off
• 4-rurowe z siłownikiem On/Off

Funkcje i działanie

Regulacja temperatury i tryby pracy

• Regulacja temperatury pomieszczenia na podstawie wbudowanego czujnika temperatury lub wartości temperatury przesłanej z magistrali.
• Wybór trybu pracy: Komfort, Ekonomiczny, Ochrona.
• Możliwość ustawienia minimalnego i maksymalnego ograniczenia nastawy temperatury pomieszczenia.
• Wyświetlanie temperatury pomieszczenia i nastawy w °C lub °F.
• Wyświetlanie daty i czasu (dane z magistrali).

Przełączanie grzanie/chłodzenie

• Automatyczne przełączanie grzanie/chłodzenie poprzez wejście D1 (np. czujnik/przełącznik) lub zdalnie z poziomu magistrali, a także ręcznie.

Wejście cyfrowe D1 (konfiguracja)

Wejście D1 może być skonfigurowane m.in. jako:

• przełącznik grzania/chłodzenia,
• kontaktron okienny,
• alarm,
• czujnik obecności,
• czytnik kart hotelowych.

Konfiguracja i ochrona ustawień

• Ustawienie parametrów konfiguracyjnych z poziomu lokalnego HMI lub poprzez Modbus.
• Funkcja blokady.
• Ochrona parametrów hasłem (domyślnie wyłączone).

Komunikacja Modbus (RDF400MB)

• Interfejs: RS485
• Protokół: Modbus RTU
• Liczba urządzeń: do 32
• Adres urządzenia: 1…127 (domyślnie 1)
• Prędkość transmisji: Auto, 9600, 19200 (domyślnie), 38400 bps
• Format ramki: 1-8-E-1 (domyślnie) / 1-8-O-1 / 1-8-N-1 / 1-8-N-2
• Maks. długość przewodu: 1200 m

Wejścia i wyjścia (RDF400MB)

Wyjścia wentylatora (1-/3-biegowego)

• Wyjścia: Q1…Q3
• Typ: On/Off
• Napięcie: AC 100…230 V
• Maksymalny prąd: 5(2) A

Wyjścia siłownika (On/Off / 3-stawne)

• Wyjścia: Y1 (N.O.), Y2 (N.O.)
• Napięcie: AC 100…230 V
• Maksymalny prąd: 5(2) A

Wejście cyfrowe

• Wejście: D1-M
• Sposób działania: wybieralne (NO/NC)
• Czułość styku: DC 0…5 V, max. 5 mA
• Izolacja od napięcia sieciowego: SELV

Zaciski (podstawowe)

• L, N: zasilanie regulatora AC 100…230 V
• Q1, Q2, Q3: wyjścia przekaźnikowe wentylatora (I/II/III bieg)
• Y1, Y2: wyjścia przekaźnikowe SPST, NO
• D1: wejście cyfrowe
• M: zacisk referencyjny dla D1
• MB+, MB-: zaciski Modbus
• REF: referencyjny Modbus

Dane techniczne (RDF400MB)

• Zasilanie: AC 100…230 V, 50/60 Hz
• Pobór mocy: maks. 5 VA / 3 W
• Pobór mocy w trybie gotowości: 1 VA / 0,5 W
• Wbudowany czujnik temperatury: zakres pomiarowy 0…50 °C
• Dokładność czujnika (przy 25 °C): < ±0,5 K
• Zakres kalibracji czujnika: -5,0…+5,0 K
• Rozdzielczość wyświetlania: 0,5 °C (nastawa i temperatura mierzona)
• Zakres wartości zadanej: Komfort 5…40 °C; Ekonomiczny: Off lub 5…40 °C; Ochrona: Off lub 5…40 °C
• Stopień ochrony obudowy: IP30
• Warunki pracy: 0…50 °C; 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…+70 °C; 5…95% r.h.
• Warunki przechowywania: -5…+50 °C; 5…95% r.h.
• Waga (bez / z opakowaniem): 163,3 g / 259,2 g
• Materiały: jednostka sterująca: PC; podstawa montażowa: PC + 10% GF
• Klasa palności obudowy (UL94): V-0

Montaż i okablowanie

• Montaż: w puszce podtynkowej kwadratowej 86 mm z rozstawem otworów 60,3 mm.
• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Przekroje przewodów (zasilanie/wejścia/wyjścia): 1,0…1,5 mm² (L, N, Q1, Q2, Q3, Y1, Y2).
• Przekroje przewodów (sygnały SELV): 0,5…1,5 mm² (MB+, MB-, REF, M, D1).
• Brak wewnętrznego bezpiecznika: wymagane zewnętrzne zabezpieczenie linii zasilającej wyłącznikiem nadprądowym maks. C 10 A.
• Nagrzewnica elektryczna: moc znamionowa musi być < 0,8 kW; należy zainstalować dodatkowy element zabezpieczający.

Podsumowanie

Siemens RDF400MB to praktyczny regulator do klimakonwektorów z komunikacją Modbus RTU, łączący sterowanie wentylatorem 1-/3-biegowym oraz siłownikami On/Off i 3-stawnymi. Dzięki wejściu cyfrowemu D1, trybom Komfort/Ekonomiczny/Ochrona i możliwości konfiguracji z HMI lub Modbus, RDF400MB sprawdza się jako uniwersalny element automatyki pomieszczeń w instalacjach HVAC.
