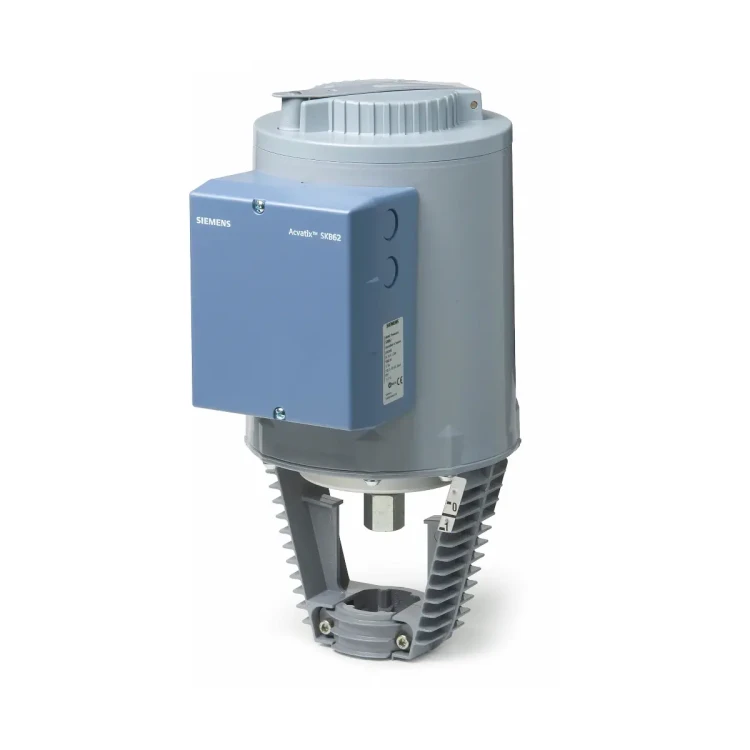

SKB32.50 Siłownik elektrohydrauliczny, 20 [mm], 2800 [N], 3-stawne, 230 [V] AC, 120 [s]

SKB32.50 to elektrohydrauliczny siłownik do zaworów z rodziny Siemens ACVATIX, przeznaczony do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens o skoku 20 mm. Zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym, rozwija siłę 2800 N, zapewniając pewne przestawianie zaworów regulacyjnych i odcinających w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wersja SKB32.50 jest wykonaniem bez sprężyny powrotnej (bez funkcji bezpieczeństwa z automatycznym powrotem do położenia 0% skoku).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SKB32.50
• Typ: elektrohydrauliczny siłownik do zaworów o skoku 20 mm
• Zastosowanie: sterowanie zaworami regulacyjnymi i odcinającymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Przeznaczenie: zawory przelotowe i trójdrogowe Siemens VVF.., VVG.., VXF.., VXG.. o skoku 20 mm
• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (zaciski Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła znamionowa: 2800 N
• Skok nominalny zaworu: 20 mm
• Czas przebiegu: ok. 120 s otwieranie / 120 s zamykanie (przy 50 Hz, temperatura otoczenia ok. 23°C)
• Funkcja bezpieczeństwa: brak sprężyny powrotnej (brak automatycznego przestawienia do 0% skoku po zaniku zasilania)
• Sterowanie ręczne: pokrętło z rozkładaną dźwignią oraz mechanicznym wskaźnikiem położenia (skala 0…1)
• Możliwość ustawienia minimalnego przepływu: ręczne ustawienie położenia > 0% skoku dla zapewnienia stałego minimalnego przepływu objętościowego
• Montaż: bezpośrednio na zaworze, bez konieczności wstępnych nastaw
• Stopień ochrony obudowy: IP54 (dla montażu od pionu do poziomu)
• Temperatura otoczenia (praca): -15…<55 °C
• Temperatura czynnika w zaworze: -25…220 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Obudowa siłownika: aluminium, odlew ciśnieniowy
• Elementy mechaniczne / pokrętło / obudowa elektroniki: tworzywo sztuczne
• Masa: ok. 9,15 kg
• Przyłącza kablowe: 4 x M20 (∅ ok. 20,5 mm)
• Przekrój żył przewodów: 0,5…2,5 mm² (AWG 21…14)
• Zewnętrzny bezpiecznik linii zasilającej: min. 0,5 A, max. 6 A, charakterystyka zwłoczna
• Opcjonalne wyposażenie: przełączniki pomocnicze (np. ASC9.3), potencjometr 0…1000 Ω (ASZ7.3), podgrzewacz trzpienia 24 V AC (ASZ6.6), dźwignia mechanicznej rewersji skoku (ASK51)

Zastosowanie

Siłownik SKB32.50 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm, stosowanymi jako zawory regulacyjne lub odcinające bezpieczeństwa w instalacjach:

• centralnego ogrzewania i instalacjach wysokotemperaturowych,
• chłodzenia i klimatyzacji,
• wentylacji i układach mieszania / rozdzielania czynnika.

Typowe zawory współpracujące (skok 20 mm):

• Zawory przelotowe VVF.. / VVG..: VVF21.., VVF22.., VVF31.., VVF32.., VVF40.., VVF41.., VVF42.., VVF45.., VVF52.., VVF53.., VVF61.., VVF63.., VVG41..
• Zawory trójdrogowe VXF.. / VXG..: VXF21.., VXF22.., VXF31.., VXF32.., VXF40.., VXF41.., VXF42.., VXF53.., VXF61.., VXF63.., VXG41..

Siłownik może współpracować również z zaworami innych producentów o skoku 6…20 mm, pod warunkiem spełnienia następujących wymagań:

• zawór realizuje funkcję bezpieczeństwa „zawór zamknięty w stanie bez zasilania”,
• zawór posiada odpowiednie przyłącze mechaniczne do zamocowania siłownika SKB32.50.

Funkcje i działanie

Elektrohydrauliczny napęd zaworu

SKB32.50 jest siłownikiem elektrohydraulicznym. Wbudowana pompa hydrauliczna tłoczy olej ze zbiornika do komory ciśnieniowej, powodując przesunięcie cylindra ciśnieniowego i tłoka. Ruch ten przenoszony jest na trzpień zaworu, co umożliwia:

• wsunięcie trzpienia zaworu i otwarcie zaworu,
• wysunięcie trzpienia zaworu i zamknięcie zaworu.

Aktualne położenie skoku zaworu wskazywane jest mechanicznie za pomocą wskaźnika położenia w skali 0…1 (0…100% skoku).

Sterowanie 3-stawne (Y1 / Y2)

Siłownik SKB32.50 sterowany jest sygnałem 3-stawnym 230 V AC poprzez zaciski Y1 i Y2:

• Napięcie na Y1: wysuwanie cylindra siłownika – otwieranie zaworu.
• Napięcie na Y2: wsuwanie cylindra siłownika – zamykanie zaworu.
• Brak napięcia na Y1 i Y2: cylinder i trzpień zaworu utrzymują swoje aktualne położenie.

Takie sterowanie pozwala na współpracę z szeroką gamą regulatorów 3-stawnych (np. regulatory temperatury, sterowniki central wentylacyjnych itp.).

Sterowanie ręczne i wskaźnik położenia

• Do sterowania ręcznego należy rozłożyć dźwignię na pokrętle sterowania, tak aby stał się widoczny wskaźnik położenia.
• Obrót pokrętła w kierunku zgodnym z ruchem wskazówek zegara przesuwa komorę ciśnieniową w dół, co powoduje otwieranie zaworu.
• Na wskaźniku położenia widoczna jest czerwona tarcza z podziałką, wskazująca aktualne położenie (skok zaworu w mm / w [%]).
• W trybie ręcznym sygnały sterujące mogą dodatkowo otworzyć zawór, ale nie mogą przestawić go do położenia 0% skoku.
• Aby utrzymać ręcznie ustawioną pozycję, należy odłączyć zasilanie lub odłączyć sygnały sterujące.
• Ręczne ustawienie położenia > 0% skoku umożliwia utrzymanie ciągłego minimalnego przepływu objętościowego w instalacji.

Praca automatyczna

• Do pracy automatycznej dźwignia na pokrętle sterowania ręcznego musi być złożona.
• Przed złożeniem dźwigni należy obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara aż do ogranicznika krańcowego – cylinder zostaje ustawiony w położeniu 0% skoku, a wskaźnik położenia jest niewidoczny.
• Po złożeniu dźwigni siłownik pracuje w pełni automatycznie, zgodnie z sygnałem sterującym z regulatora.

Ograniczenie skoku (z użyciem akcesoriów)

Skok siłownika SKB32.50 może być ograniczony zewnętrznie – sygnał sterujący Y1 można poprowadzić przez nastawialny wyłącznik krańcowy (np. podwójny przełącznik pomocniczy ASC9.3), co pozwala na ustawienie indywidualnych położeń krańcowych zaworu w instalacji.

Podłączenie elektryczne i okablowanie

• Zasilanie: 230 V AC ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny 230 V AC, zaciski:
  • Y1 – sygnał „OTWÓRZ” (wysuwanie cylindra),
  • Y2 – sygnał „ZAMKNIJ” (wsuwanie cylindra),
  • N – przewód neutralny.
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik 0,5…6 A (zwłoczny).
• Przekrój przewodów: 0,5…2,5 mm² (AWG 21…14).
• Doprowadzenie kabli: 4 przepusty kablowe M20 (∅ ok. 20,5 mm).
• Możliwość włączenia w obwód ogranicznika bezpieczeństwa (np. ogranicznik temperatury) po stronie zasilania.

Dane techniczne

• Zasilanie: 230 V AC ±15%, 50/60 Hz
• Maks. pobór mocy (50 Hz): 10 VA / 8 W
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu (50 Hz, ok. 23°C): 120 s otwieranie / 120 s zamykanie
• Maks. dopuszczalna temperatura czynnika w zaworze: -25…220 °C
  • dla temperatur < 0 °C wymagany podgrzewacz trzpienia ASZ6.6
• Temperatura otoczenia (praca): -15…<55 °C
• Temperatura transportu: -30…65 °C
• Temperatura składowania: -15…55 °C
• Wilgotność otoczenia (praca / transport / składowanie): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 (dla montażu od pionu do poziomu)
• Stopień zanieczyszczeń: 2
• Norma wyrobu: EN 60730-x
• Zgodność: oznakowanie CE, zgodność elektromagnetyczna dla środowisk mieszkaniowych, handlowych i przemysłowych, zgodność EAC i RCM (dla serii SKB..)
• Obudowa siłownika: aluminium (odlew ciśnieniowy)
• Obejma, obudowa elektroniki, pokrętło: tworzywo sztuczne
• Masa: ok. 9,15 kg

Montaż i uruchomienie

• Montaż bezpośredni na zaworach Siemens VVF.., VVG.., VXF.., VXG.. o skoku 20 mm – bez konieczności dodatkowych nastaw.
• Siłownik mocowany jest na zaworze za pomocą obejmy (w komplecie z urządzeniem).
• Dopuszczalne położenie montażowe: od pionowego do poziomego (napęd nad zaworem lub z boku) przy zachowaniu stopnia ochrony IP54.
• Wysokość siłownika od korpusu zaworu (bez dźwigni rewersji skoku ASK51): ok. 375 mm.
• Minimalna odległość od stropu lub ściany: > 100 mm, zalecane jest zapewnienie > 200 mm przestrzeni dla wygodnego montażu, podłączenia i serwisu.
• Przed uruchomieniem należy ustawić cylinder z łącznikiem w położeniu 0% skoku (całkowicie wsunięty) – pokrętło sterowania ręcznego obrócone przeciwnie do ruchu wskazówek zegara do oporu.
• Po podłączeniu elektrycznym należy sprawdzić poprawność działania: otwieranie / zamykanie z zacisków Y1 / Y2 oraz wskazania mechanicznego wskaźnika położenia.
• Siłownik nie wymaga okresowej konserwacji; należy jedynie przestrzegać zaleceń producenta dotyczących bezpieczeństwa podczas prac serwisowych (odłączenie zasilania, rozładowanie ciśnienia w instalacji, praca na wychłodzonym układzie).

Podsumowanie

Siemens SKB32.50 to solidny, elektrohydrauliczny siłownik zaworowy o skoku 20 mm i sile 2800 N, zasilany z sieci 230 V AC i sterowany sygnałem 3-stawnym. Bezpośredni montaż na zaworach serii VVF.., VVG.., VXF.. i VXG.., wysoki stopień ochrony IP54, szeroki zakres temperatur czynnika (do 220 °C) oraz wygodne sterowanie ręczne z mechanicznym wskaźnikiem położenia sprawiają, że SKB32.50 jest sprawdzonym rozwiązaniem do dokładnej i niezawodnej regulacji przepływu w zaawansowanych instalacjach HVAC.
