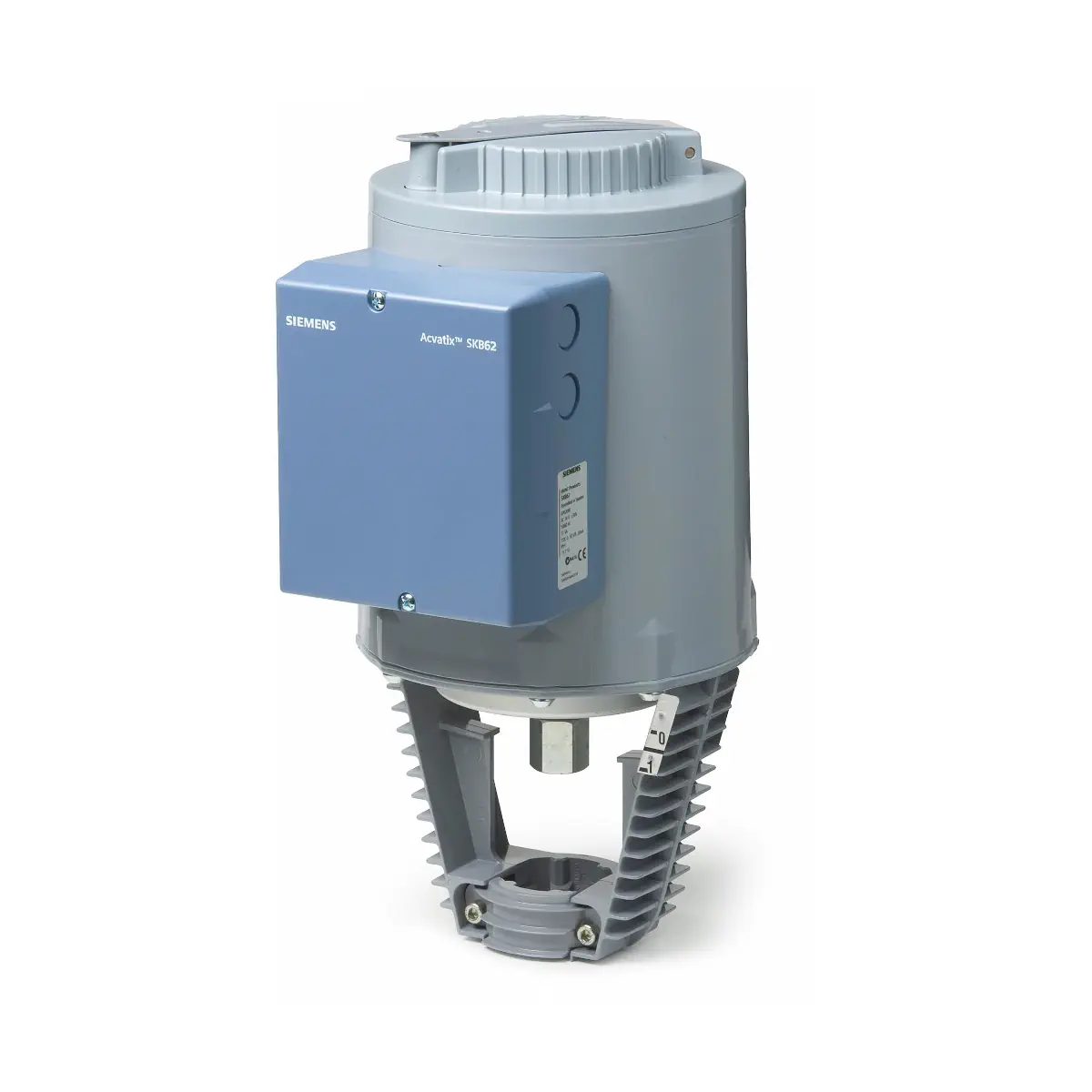

SKB82.51 Siłownik elektrohydrauliczny, 20 [mm], 2800 [N], 3-stawne, 24 [V] AC, 120 [s], sprężyna powrotna

Siemens SKB82.51 to elektrohydrauliczny siłownik o sile 2800 N, zasilany napięciem 24 V AC i sterowany sygnałem 3-stawnym, przeznaczony do zaworów o skoku 20 mm w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Wyposażony w funkcję bezpieczeństwa ze sprężyną powrotną, po zaniku zasilania automatycznie przestawia zawór do położenia 0% skoku (zawór zamknięty), dzięki czemu idealnie nadaje się do zastosowań jako napęd zaworów regulacyjnych i odcinających bezpieczeństwa.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: SKB82.51
• Typ urządzenia: siłownik elektrohydrauliczny do zaworów o skoku 20 mm
• Zastosowanie: regulacja i bezpieczne odcinanie przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpraca z zaworami: zawory przelotowe i trójdrogowe Siemens typu VVF.., VVG.., VXF.., VXG.. (skok 20 mm)
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Sygnał sterujący: 3-stawny:
  • Y1 – OTWÓRZ (wysuwanie cylindra, otwieranie zaworu)
  • Y2 – ZAMKNIJ (wsuwanie cylindra, zamykanie zaworu)
  • Brak napięcia na Y1 i Y2: utrzymanie aktualnego położenia (przy aktywnym zasilaniu)
• Funkcja bezpieczeństwa: wbudowana sprężyna powrotna – po zaniku sygnału sterującego lub napięcia zasilającego siłownik przechodzi do położenia 0% skoku i zamyka zawór
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu (normalna praca): ok. 120 s na pełny skok (otwieranie i zamykanie, przy 50 Hz i temp. ok. 23°C)
• Czas działania sprężyny bezpieczeństwa: ok. 10 s na przejście do położenia 0% skoku
• Sterowanie ręczne: pokrętło z rozkładaną dźwignią oraz mechaniczny wskaźnik położenia (skala 0…100% skoku)
• Możliwość ustawienia minimalnego przepływu: ręczne ustawienie siłownika w pozycji > 0% skoku w celu zapewnienia stałego minimalnego przepływu objętościowego
• Montaż: bezpośrednio na zaworze, bez konieczności wstępnych nastaw mechanicznych
• Rozbudowa funkcjonalna (opcje):
  • ASC9.3 – podwójny przełącznik pomocniczy z nastawnymi punktami przełączania
  • ASZ6.6 – podgrzewacz trzpienia (dla mediów o temp. < 0 °C)
  • ASK51 – dźwignia mechanicznej rewersji skoku (0% skoku siłownika = 100% skoku zaworu)
• Stopień ochrony obudowy: IP54 (dla montażu od pionu do poziomu)
• Maks. temperatura medium w zaworze: -25…220 °C
  • przy temperaturze medium < 0 °C wymagany podgrzewacz trzpienia ASZ6.6
• Temperatura otoczenia (praca): -15…55 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Materiał obudowy: korpus z odlewu aluminiowego, obudowa elektroniki i pokrętło z tworzywa sztucznego
• Stopień zanieczyszczeń: 2 (zgodnie z EN 60730)
• Zasilanie i okablowanie: przekrój przewodów 0,5…2,5 mm², 4 przepusty kablowe M20 (Ø 20,5 mm)
• Masa: ok. 9,20 kg
• Konserwacja: siłownik nie wymaga czynności konserwacyjnych

Zastosowanie

Siłownik SKB82.51 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 20 mm w roli zaworów regulacyjnych oraz zaworów odcinających bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki wbudowanej funkcji bezpieczeństwa (sprężyna powrotna) stosowany jest wszędzie tam, gdzie wymagane jest niezawodne zamknięcie zaworu po zaniku zasilania.

Typowe zawory współpracujące (skok 20 mm):

• Zawory przelotowe (2-drogowe): serie VVF.., VVG41..
• Zawory trójdrogowe (mieszające / rozdzielające): serie VXF.., VXG41..

Możliwe jest również zastosowanie siłownika z zaworami innych producentów o skoku w zakresie 6…20 mm, pod warunkiem zachowania:

• funkcji bezpieczeństwa typu: „zawór zamknięty w stanie bez zasilania”,
• zgodności przyłącza mechanicznego z mocowaniem siłownika SKB82.51.

Funkcje i działanie

Zasada działania siłownika elektrohydraulicznego

SKB82.51 jest siłownikiem elektrohydraulicznym zbudowanym z pompy hydraulicznej, zbiornika oleju, cylindra ciśnieniowego, sprężyny powrotnej oraz solenoidalnego zaworu zwrotnego. Ruch siłownika przenoszony jest na trzpień zaworu poprzez łącznik i cylinder ciśnieniowy.

• Otwieranie zaworu: pompa tłoczy olej ze zbiornika do komory ciśnieniowej, cylinder przemieszcza się w dół, trzpień zaworu się wsuwa – zawór otwiera się, jednocześnie napinana jest sprężyna powrotna.
• Zamykanie zaworu (praca normalna): wysterowanie w kierunku zamykania powoduje wypływ oleju z komory ciśnieniowej i przemieszczenie cylindra do góry, trzpień zaworu wysuwa się – zawór się zamyka.

Sterowanie 3-stawne

• Napięcie na Y1: wysuwanie cylindra siłownika w dół – trzpień zaworu wsuwa się, zawór się otwiera.
• Napięcie na Y2: wsuwanie cylindra w górę – trzpień zaworu wysuwa się, zawór się zamyka.
• Brak napięcia na Y1 i Y2 (przy obecnym zasilaniu 24 V AC): siłownik utrzymuje aktualne położenie.

Funkcja bezpieczeństwa – sprężyna powrotna

Model SKB82.51 ma w standardzie funkcję bezpieczeństwa realizowaną przez sprężynę powrotną oraz solenoidalny zawór zwrotny.

• Po zaniku sygnału sterującego lub napięcia zasilającego otwiera się zawór zwrotny, olej wraca do zbiornika oleju.
• Naprężona sprężyna powrotna przemieszcza cylinder ciśnieniowy do góry.
• Trzpień zaworu wysuwa się, a zawór ustawia się w położeniu 0% skoku – zawór zamknięty.
• Czas przebiegu funkcji bezpieczeństwa wynosi ok. 10 s na pełny skok.
• Funkcja bezpieczeństwa działa mechanicznie, niezależnie od sygnału sterującego.

Sterowanie ręczne i minimalny przepływ

• Na korpusie siłownika znajduje się pokrętło sterowania ręcznego z rozkładaną dźwignią oraz wskaźnik położenia z czerwoną tarczą i podziałką (0…1 / w mm).
• Aby przejść w tryb ręczny, rozkłada się dźwignię – wskaźnik położenia staje się widoczny.
• Obrót pokrętła w kierunku zgodnym z ruchem wskazówek zegara przesuwa cylinder w dół i otwiera zawór, jednocześnie napinając sprężynę powrotną.
• W trybie ręcznym sygnały Y1/Y2 mogą jedynie bardziej otworzyć zawór, ale nie mogą przestawić go do pozycji 0% skoku poniżej ręcznie ustawionej pozycji.
• Aby zachować ręcznie ustawioną pozycję, należy odłączyć zasilanie lub sygnały Y1/Y2; dźwignia pozostaje rozłożona, a wskaźnik pokazuje aktualne położenie.
• Ręczne ustawienie położenia > 0% skoku umożliwia realizację aplikacji z minimalnym stałym przepływem objętościowym.

Praca automatyczna

• Aby przywrócić pracę automatyczną, dźwignię na pokrętle należy obrócić przeciwnie do ruchu wskazówek zegara aż do ogranicznika krańcowego.
• Cylinder ciśnieniowy przemieszcza się do góry do położenia 0% skoku zaworu, tarcza wskaźnika położenia staje się niewidoczna, a dźwignię można złożyć.
• W tym położeniu zawory Siemens serii VVF.., VVG.., VXF.., VXG.. są zamknięte, a siłownik gotowy do pracy z sygnałem 3-stawnym.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Sygnał sterujący 3-stawny:
  • zacisk Y1 – sygnał „otwórz”
  • zacisk Y2 – sygnał „zamknij”
• Zaciski zasilające: SP (G – potencjał systemowy 24 V AC), SN (G0 – neutralny systemowy)
• Możliwość włączenia ogranicznika bezpieczeństwa (np. termostatu temperatury) w tor zasilania zgodnie z wymaganiami instalacji.
• Przekrój przewodów: 0,5…2,5 mm² (AWG 21...14)
• Doprowadzenie kabli: 4 przepusty kablowe M20 (Ø 20,5 mm) w korpusie siłownika
• Połączenia należy wykonywać zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych.

Dane techniczne

• Model: SKB82.51
• Rodzaj siłownika: elektrohydrauliczny, z funkcją bezpieczeństwa (sprężyna powrotna)
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Maks. pobór mocy (50 Hz): 12 VA / 9 W
• Sygnał sterujący: 3-stawny (Y1/Y2)
• Siła znamionowa: 2800 N
• Skok nominalny zaworu: 20 mm
• Czas przebiegu przy 50 Hz (praca normalna): ok. 120 s na pełny skok (otwieranie i zamykanie)
• Czas przebiegu sprężyny bezpieczeństwa: ok. 10 s na przejście do pozycji 0% skoku
• Maks. temperatura medium: -25…220 °C
  • dla temperatur < 0 °C wymagany podgrzewacz trzpienia ASZ6.6 (24 V AC)
• Temperatura otoczenia (praca): -15…55 °C
• Temperatura otoczenia (transport): -30…65 °C
• Temperatura otoczenia (składowanie): -15…55 °C
• Wilgotność otoczenia (praca / transport / składowanie): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 (od montażu pionowego do poziomego)
• Klasa zabezpieczenia wg EN 60730: działanie automatyczne typ 1AA / typ 1AC, stopień zanieczyszczeń 2
• Zgodność: deklaracja zgodności EU (CE), zgodność RCM, zgodność EAC
• Obudowa siłownika: odlew ciśnieniowy aluminium
• Obejma i obudowa elektroniki: tworzywo sztuczne
• Pokrętło sterowania ręcznego: tworzywo sztuczne
• Przyłącza kablowe: 4 x M20 (Ø 20,5 mm)
• Masa: ok. 9,20 kg
• Wysokość zabudowy nad korpusem zaworu: ok. 375 mm (bez dźwigni rewersji skoku ASK51)

Montaż

• Montaż bezpośredni na zaworach Siemens o skoku 20 mm (VVF.., VVG.., VXF.., VXG..), bez konieczności regulacji sprzęgła.
• Dopuszczalna pozycja montażowa: od pionu do poziomu, przy zachowaniu stopnia ochrony IP54.
• Minimalne odległości montażowe:
  • > 100 mm od stropu lub ściany dla zapewnienia miejsca na montaż i podłączenie
  • > 200 mm dla komfortowego dostępu serwisowego
• Podczas uruchomienia należy sprawdzić poprawność okablowania oraz działanie siłownika w pełnym zakresie skoku.
• Siłownik i zawór są dostarczane w osobnych opakowaniach i montowane na obiekcie.

Podsumowanie

Siemens SKB82.51 to elektrohydrauliczny siłownik 24 V AC o sile 2800 N i skoku 20 mm, wyposażony w funkcję bezpieczeństwa ze sprężyną powrotną, przeznaczony do współpracy z zaworami regulacyjnymi i odcinającymi bezpieczeństwa w systemach HVAC. Sterowanie 3-stawne, solidna konstrukcja z odlewu aluminiowego, wbudowane sterowanie ręczne z czytelnym wskaźnikiem położenia oraz możliwość rozbudowy o przełącznik pomocniczy, podgrzewacz trzpienia i dźwignię rewersji skoku sprawiają, że SKB82.51 jest kompletnym i bezpiecznym napędem do wymagających zastosowań przemysłowych i budynkowych.
