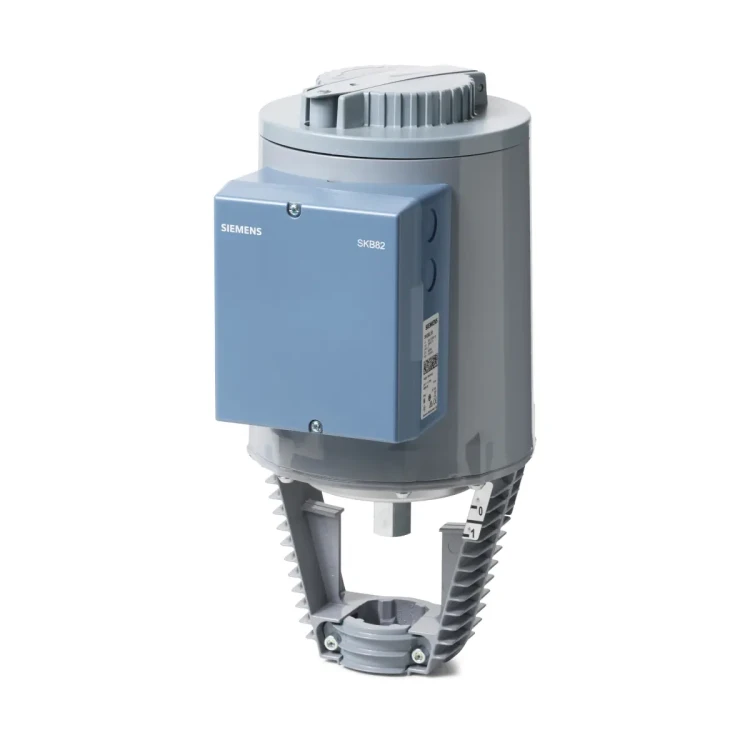

SKB82.50 Siłownik elektrohydrauliczny, 20 [mm], 2800 [N], 3-stawne, 24 [V] AC, 120 [s]

SKB82.50 to elektrohydrauliczny siłownik do zaworów o skoku 20 mm, zasilany z sieci 24 V AC i sterowany sygnałem 3-stawnym. Przeznaczony jest do bezpośredniej współpracy z zaworami przelotowymi i trójdrogowymi Siemens VVF.., VVG.., VXF.., VXG.. stosowanymi jako zawory regulacyjne lub odcinające bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Siłownik rozwija siłę 2800 N, posiada pokrętło sterowania ręcznego z czytelnym wskaźnikiem położenia oraz możliwość rozbudowy o akcesoria (m.in. przełącznik pomocniczy i podgrzewacz trzpienia).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX SKB..
• Model: SKB82.50
• Typ urządzenia: elektrohydrauliczny siłownik do zaworów o skoku 20 mm
• Zastosowanie: regulacja i odcinanie przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpracujące zawory: przelotowe i trójdrogowe Siemens VVF.., VVG.., VXF.., VXG.. (skok 20 mm)
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Sygnał sterujący: 3-stawny (zaciski Y1 / Y2)
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu (przy 50 Hz, 20 mm): ok. 120 s – otwieranie, ok. 120 s – zamykanie
• Funkcja bezpieczeństwa: wersja bez sprężyny powrotnej (brak funkcji bezpieczeństwa ze sprężyną)
• Sterowanie ręczne: pokrętło z rozkładaną dźwignią i skalowanym wskaźnikiem położenia (0…100% skoku)
• Możliwość wymuszenia minimalnego przepływu poprzez ręczne ustawienie siłownika w położeniu > 0% skoku
• Akcesoria: podwójny przełącznik pomocniczy ASC9.3, podgrzewacz trzpienia ASZ6.6 (24 V AC), dźwignia rewersji skoku ASK51
• Stopień ochrony obudowy: IP54 (dla montażu od pionu do poziomu)
• Maks. temperatura medium w zaworze: -25…220°C (poniżej 0°C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…55°C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Masa: ok. 9,15 kg
• Materiał obudowy: odlew ciśnieniowy aluminium; obejma, obudowa elektroniki i pokrętło z tworzywa sztucznego

Zastosowanie

Siłownik SKB82.50 przeznaczony jest do sterowania zaworami przelotowymi (2-drogowymi) i trójdrogowymi serii VVF.., VVG.., VXF.., VXG.. firmy Siemens o skoku 20 mm, stosowanymi jako zawory regulacyjne lub zawory odcinające bezpieczeństwa w instalacjach:

• grzewczych (np. centrale grzewcze, węzły cieplne, wymienniki ciepła),
• wentylacyjnych (układy nagrzewnic i chłodnic wodnych),
• klimatyzacyjnych (układy regulacji temperatury i przepływu medium).

Typowe grupy zaworów współpracujących (DN 15…80, PN 6…40 – w zależności od typu zaworu):

• Zawory przelotowe (2-drogowe) kołnierzowe: VVF21.., VVF22.., VVF31.., VVF32.., VVF40.., VVF41.., VVF42.., VVF45.., VVF52.., VVF53.., VVF61.., VVF63..
• Zawory przelotowe gwintowane: VVG41..
• Zawory trójdrogowe kołnierzowe: VXF21.., VXF22.., VXF31.., VXF32.., VXF40.., VXF41.., VXF42.., VXF53.., VXF61.., VXF63..
• Zawory trójdrogowe gwintowane: VXG41..

Siłownik może być stosowany wyłącznie w warunkach pracy określonych dla zaworów współpracujących (dopuszczalne różnice ciśnienia i ciśnienia zamykające podano w kartach katalogowych zaworów).

Funkcje i działanie

Zasada działania elektrohydraulicznego

SKB82.50 jest siłownikiem elektrohydraulicznym: w czasie sterowania pompa hydrauliczna tłoczy olej ze zbiornika do komory ciśnieniowej, przesuwając cylinder wzdłuż osi siłownika. Ruch cylindra przenoszony jest poprzez łącznik na trzpień zaworu, który otwiera lub zamyka gniazdo zaworu. Przy zmianie kierunku ruchu olej przepływa z powrotem do zbiornika, a cylinder cofa się, zmieniając położenie trzpienia zaworu.

Sterowanie 3-stawne (Y1 / Y2)

Siłownik SKB82.50 sterowany jest sygnałem 3-stawnym 24 V AC:

• Napięcie na Y1: cylinder siłownika wysuwa się – zawór otwiera się.
• Napięcie na Y2: cylinder siłownika wsuwa się – zawór zamyka się.
• Brak napięcia na Y1 i Y2: cylinder i trzpień zaworu pozostają w aktualnym położeniu.

Dzięki temu siłownik może być sterowany przez standardowe regulatory z wyjściem 3-stawnym (OTWÓRZ / ZAMKNIJ / STOP), zapewniając precyzyjne pozycjonowanie zaworu w całym zakresie 0…100% skoku.

Sterowanie ręczne i minimalny przepływ

• Aby przejść w tryb ręczny, należy rozłożyć dźwignię na pokrętle sterowania ręcznego – staje się wtedy widoczny wskaźnik położenia z czerwoną tarczą i podziałką.
• Obrót pokrętła/dźwigni zgodnie z ruchem wskazówek zegara przesuwa komorę ciśnieniową w dół i otwiera zawór (zwiększa skok).
• Na wskaźniku położenia widoczna jest aktualna pozycja zaworu w procentach skoku.
• W trybie ręcznym sygnały sterujące mogą jedynie dalej otworzyć zawór, ale nie mogą przestawić go do położenia 0% skoku.
• Aby utrzymać ręcznie ustawioną pozycję, należy wyłączyć zasilanie lub odłączyć sygnały sterujące.
• Siłownik można ustawić ręcznie w położeniu > 0% skoku, co pozwala zapewnić ciągły minimalny przepływ w aplikacjach tego wymagających.
• Powrót do pracy automatycznej: dźwignię na pokrętle należy obrócić przeciwnie do ruchu wskazówek zegara aż do ogranicznika krańcowego; cylinder przemieszcza się do położenia 0% skoku, czerwona tarcza na wskaźniku znika i dźwignię można złożyć.

Wyposażenie dodatkowe

SKB82.50 może być rozbudowany o następujące akcesoria (dostarczane osobno):

• ASC9.3 – podwójny przełącznik pomocniczy
  Umożliwia realizację dodatkowych funkcji (np. sygnalizacja położeń krańcowych, sterowanie innymi urządzeniami) z nastawianymi punktami przełączania.
• ASZ6.6 – podgrzewacz trzpienia (24 V AC)
  Montowany między siłownikiem a zaworem, przeznaczony do pracy z czynnikami o temperaturze poniżej 0°C, zapobiega zamarzaniu zaworu.
• ASK51 – dźwignia rewersji skoku
  Umożliwia mechaniczne odwrócenie kierunku działania: po zamontowaniu 0% skoku siłownika odpowiada 100% skoku zaworu.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Sterowanie: sygnał 3-stawny 24 V AC (Y1 – otwieranie, Y2 – zamykanie)
• Zewnętrzny bezpiecznik linii zasilającej (SKB82..): min. 1 A, max. 10 A, charakterystyka zwłoczna
• Przekrój przewodów sterujących/zasilających: 0,5…2,5 mm² (AWG 21…14)
• Doprowadzenie kabli: 4 × M20 (średnica otworu ok. 20,5 mm) w obudowie siłownika
• Połączenia elektryczne należy wykonywać zgodnie z lokalnymi przepisami oraz schematami połączeń producenta.

Dane techniczne

• Model: SKB82.50
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz
• Maks. pobór mocy (50 Hz): 8 VA / 7 W
• Typ sterowania: 3-stawny (Y1 / Y2)
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu (przy 50 Hz): ok. 120 s – otwieranie, 120 s – zamykanie (w temperaturze pokojowej; przy niższej temperaturze otoczenia lub wysokiej różnicy ciśnień czas może się wydłużyć)
• Maks. temperatura medium w zaworze: -25…220°C (dla < 0°C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…55°C
• Temperatura otoczenia (transport): -30…65°C
• Temperatura otoczenia (składowanie): -15…55°C
• Wilgotność otoczenia (praca / transport / składowanie): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 wg EN 60529 (dla położeń od pionowego do poziomego)
• Klasa zabezpieczenia (EN 60730): działanie automatyczne typ 1AA / 1AC
• Stopień zanieczyszczeń: 2
• Masa: ok. 9,15 kg
• Obudowa siłownika: aluminium, odlew ciśnieniowy
• Obejma, obudowa elektroniki, pokrętło: tworzywo sztuczne
• Zgodność: oznakowanie CE, zgodność z EN 60730-x oraz wymaganiami kompatybilności elektromagnetycznej dla środowisk mieszkalnych, handlowych i przemysłowych

Montaż i wymiary

• Montaż: bezpośrednio na zaworze (VVF.., VVG.., VXF.., VXG..) bez konieczności wstępnych nastaw mechanicznych siłownika.
• Przed montażem do zaworu cylinder z łącznikiem powinien być całkowicie wsunięty (skok = 0%), a pokrętło sterowania ręcznego obrócone przeciwnie do ruchu wskazówek zegara aż do ogranicznika – w tym położeniu zawory Siemens VVF.., VVG.., VXF.. i VXG.. są zamknięte.
• Dopuszczalne położenie montażowe: od pionu do poziomu (z zachowaniem wymaganego stopnia ochrony IP54).
• Wysokość zabudowy od korpusu zaworu (bez dźwigni rewersji skoku): ok. 375 mm
• Minimalne odległości montażowe: > 100 mm od stropu lub ściany dla montażu, podłączenia i obsługi; > 200 mm dla wygodnego wykonywania czynności serwisowych.
• Siłownik i zawór dostarczane są w oddzielnych opakowaniach i nie są fabrycznie zmontowane.
• Siłownika nie należy rozbierać; wszystkie prace montażowe i serwisowe powinny być wykonywane przy odłączonym zasilaniu i schłodzonym zaworze.

Eksploatacja i konserwacja

• Siłownik SKB82.50 jest bezobsługowy i nie wymaga okresowej konserwacji.
• Podczas prac serwisowych w instalacji należy wyłączyć pompę, odłączyć zasilanie elektryczne, zamknąć główny zawór odcinający, obniżyć ciśnienie w układzie i odczekać do jego ostygnięcia (wspornik siłownika może nagrzewać się nawet do 100°C).

Podsumowanie

Siemens SKB82.50 to solidny, elektrohydrauliczny siłownik zaworowy o sile 2800 N i skoku 20 mm, zasilany z 24 V AC i sterowany sygnałem 3-stawnym. Bezpośredni montaż na zaworach serii VVF.., VVG.., VXF.., VXG.., wysoki dopuszczalny zakres temperatur medium (do 220°C), pokrętło sterowania ręcznego z czytelnym wskaźnikiem położenia oraz możliwość rozbudowy o akcesoria (ASC9.3, ASZ6.6, ASK51) sprawiają, że jest to uniwersiczne i niezawodne rozwiązanie do precyzyjnej regulacji i odcinania przepływu w wymagających instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i demontaż powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacji elektrycznych.
• Urządzenie elektryczne niskonapięciowe 24 V AC. Przed rozpoczęciem montażu, podłączenia, regulacji lub prac serwisowych należy odłączyć zasilanie.
• Połączenia elektryczne należy wykonywać wyłącznie zgodnie ze schematem producenta. Nieprawidłowe okablowanie może spowodować nieprawidłowe działanie urządzenia lub instalacji.
• Obwody zasilania i sterowania należy wykonywać zgodnie z wymaganiami producenta; dla wersji 24 V AC stosować zasilanie SELV/PELV.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej pokazanej w dokumentacji. Nie montować w pozycji niedozwolonej.
• Należy zachować minimalną przestrzeń montażową umożliwiającą podłączenie, obsługę i serwis: co najmniej 100 mm od stropu lub ściany oraz 200 mm na potrzeby obsługi i czynności serwisowych.
• Przed uruchomieniem należy sprawdzić poprawność okablowania oraz działanie urządzenia i całej instalacji.
• Podczas prac serwisowych należy wyłączyć pompę obiegu hydraulicznego, odłączyć zasilanie siłownika, zamknąć główny zawór odcinający instalacji, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Do pracy automatycznej dźwignia sterowania ręcznego musi być złożona w położeniu zgodnym z instrukcją producenta. Nieprawidłowe ustawienie pokrętła lub dźwigni może zakłócić pracę siłownika.
• Przy ręcznym przestawianiu należy postępować zgodnie z instrukcją. Pokrętła i dźwigni nie należy obracać na siłę poza położenia krańcowe.
• Przy medium o temperaturze poniżej 0°C wymagany jest podgrzewacz trzpienia ASZ6.6. W takim zastosowaniu nie wolno izolować obejmy mocującej siłownika ani trzpienia zaworu, aby zapewnić odpowiednią cyrkulację powietrza.
• Dotknięcie rozgrzanych elementów instalacji bez odpowiednich środków ochronnych grozi poparzeniem. Przy temperaturach powyżej 140°C producent zaleca izolowanie zaworów.
• Należy przestrzegać dopuszczalnych warunków pracy i otoczenia: stopień ochrony IP54, temperatura otoczenia podczas pracy od -15 do <55°C, wilgotność 5...95% bez kondensacji.
• W razie uszkodzenia obudowy lub pokrywy nie używać urządzenia. W przypadku egzemplarzy wyprodukowanych do maja 2012 uszkodzonego siłownika nie wolno odłączać od zaworu; zawór z siłownikiem należy zdemontować jako całość i przekazać do analizy oraz utylizacji zgodnie z wytycznymi producenta.
• Nie otwierać ani nie rozbierać obudowy poza zakresem czynności przewidzianych przez producenta. Wszelkie naprawy i wymiany części powinny być wykonywane zgodnie z dokumentacją producenta.
