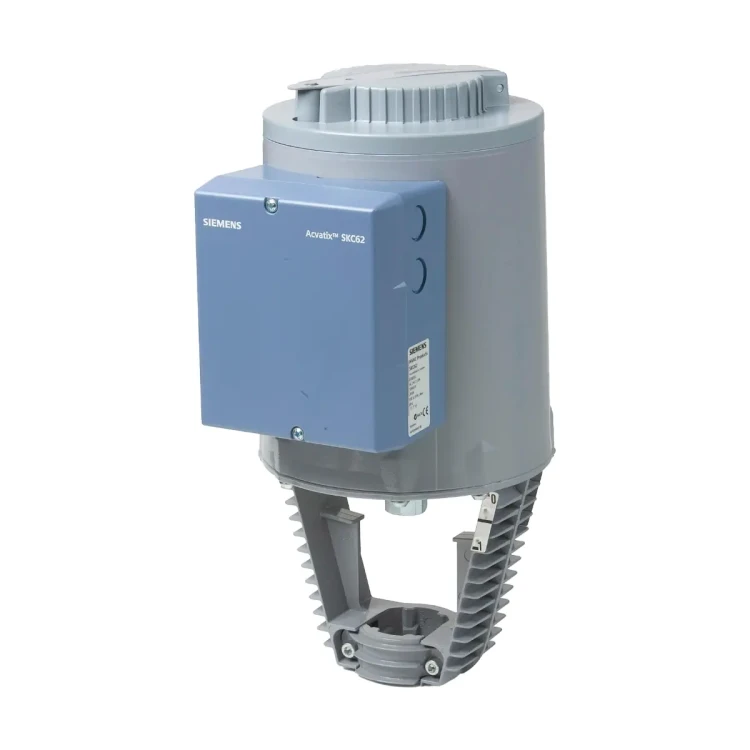

SKC32.60 Siłownik elektrohydrauliczny, 40 [mm], 2800 [N], 3-stawne, 230 [V] AC, 120[ s]

SKC32.60 to elektrohydrauliczny siłownik do zaworów o skoku 40 mm z serii ACVATIX, przeznaczony do automatycznego sterowania zaworami przelotowymi i trójdrogowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Zasilany napięciem 230 V AC i sterowany sygnałem 3‑stawnym, rozwija siłę do 2800 N, zapewniając pewne przestawianie dużych zaworów kołnierzowych. Wersja SKC32.60 jest wykonaniem bez funkcji bezpieczeństwa ze sprężyną powrotną, idealnym do standardowych układów, w których nie jest wymagana automatyczna pozycja awaryjna zaworu.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SKC32.60
• Typ urządzenia: siłownik elektrohydrauliczny do zaworów o skoku 40 mm
• Zastosowanie: regulacja i odcinanie w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz
• Sygnał sterujący: 3‑stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ, brak sygnału – pozycja utrzymana)
• Siła znamionowa: 2800 N
• Skok nominalny zaworu: 40 mm
• Czas przebiegu (50 Hz): ok. 120 s otwieranie, 120 s zamykanie
• Wykonanie: bez funkcji bezpieczeństwa (bez sprężyny powrotnej realizującej automatyczne zamknięcie przy zaniku zasilania)
• Montaż: bezpośrednio na zaworze, bez konieczności wstępnych nastaw
• Sterowanie ręczne: pokrętło sterowania ręcznego z rozkładaną dźwignią oraz mechanicznym wskaźnikiem położenia z tarczą z podziałką
• Możliwość ustawienia minimalnego przepływu: ręczne ustawienie położenia > 0% skoku dla zapewnienia stałego minimalnego przepływu objętościowego
• Stopień ochrony obudowy: IP54 (od pozycji pionowej do poziomej)
• Temperatura medium w zaworze: -25…220 °C (dla mediów < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…<55 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Przyłącza kablowe: 4 x M20 (∅ 20,5 mm)
• Przekrój żył przewodów: 0,5…2,5 mm² (AWG 21…14)
• Materiał obudowy: aluminium (odlew ciśnieniowy)
• Obejma, obudowa elektroniki i pokrętło: tworzywo sztuczne
• Masa: ok. 9,80 kg

Zastosowanie

Siłownik SKC32.60 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens typu VVF.., VVG.., VXF.. i VXG.. o skoku 40 mm, stosowanymi jako zawory regulacyjne lub zawory odcinające bezpieczeństwa w instalacjach HVAC.

W szczególności współpracuje z kołnierzowymi zaworami Siemens (dobór zgodnie z kartami katalogowymi zaworów), m.in.:

• Zawory przelotowe VV..: VVF21.., VVF22.., VVF31.., VVF32.., VVF40.., VVF41.., VVF42.., VVF43.., VVF45.., VVF53.., VVF61.., VVF63..
• Zawory trójdrogowe VX..: VXF21.., VXF22.., VXF31.., VXF32.., VXF40.., VXF41.., VXF42.., VXF43.., VXF53.., VXF61.., VXF63..

Możliwe jest także stosowanie zaworów innych producentów o skoku 12…40 mm, pod warunkiem zapewnienia funkcji bezpieczeństwa „zawór zamknięty w stanie bez zasilania” oraz odpowiedniego przyłącza mechanicznego umożliwiającego montaż siłownika.

Funkcje i działanie

Zasada działania elektrohydraulicznego

W siłowniku SKC32.60 olej hydrauliczny ze zbiornika jest tłoczony przez pompę hydrauliczną do komory ciśnieniowej, powodując przemieszczenie cylindra ciśnieniowego w dół. Trzpień zaworu wsuwa się, a zawór otwiera się; jednocześnie napręża się sprężyna powrotna. Przy zamykaniu zaworu otwierany jest zawór zwrotny, olej wraca do zbiornika, a naprężona sprężyna przemieszcza cylinder do góry – trzpień zaworu wysuwa się, a zawór się zamyka.

Na obudowie znajduje się mechaniczny wskaźnik położenia z tarczą z podziałką, który umożliwia bezpośredni odczyt aktualnego skoku zaworu.

Sterowanie 3‑stawne

Siłownik SKC32.60 jest sterowany sygnałem 3‑stawnym poprzez zaciski Y1 i Y2:

• Napięcie na Y1: wysuwanie cylindra siłownika – zawór otwiera się.
• Napięcie na Y2: wsuwanie cylindra siłownika – zawór zamyka się.
• Brak napięcia na Y1 i Y2: cylinder i trzpień zaworu pozostają w aktualnym położeniu.

Sterowanie ręczne i minimalny przepływ

• Do sterowania ręcznego należy rozłożyć dźwignię na pokrętle sterowania ręcznego, tak aby wskaźnik położenia był widoczny.
• Obracanie pokrętła/dźwigni zgodnie z ruchem wskazówek zegara powoduje przesunięcie komory ciśnieniowej w dół i otwieranie zaworu, przy jednoczesnym naprężaniu sprężyny.
• W trybie ręcznym sygnały sterujące Y1/Y2 mogą dodatkowo otworzyć zawór, ale nie mogą przestawić go do położenia 0% skoku.
• Aby utrzymać ręcznie ustawioną pozycję, należy wyłączyć zasilanie lub odłączyć sygnały sterujące – dźwignia pozostaje rozłożona, a na wskaźniku widoczna jest czerwona tarcza.
• Przejście do trybu automatycznego odbywa się przez obrót dźwigni przeciwnie do ruchu wskazówek zegara do ogranicznika krańcowego (położenie 0% skoku), po czym dźwignię można złożyć.
• Siłownik można ręcznie ustawić w położeniu > 0% skoku, co umożliwia zastosowanie w układach wymagających stałego minimalnego przepływu objętościowego.

Podłączenie elektryczne i okablowanie

• Zasilanie: 230 V AC ±15%, 50/60 Hz
• Zaciski sterujące: Y1 – sygnał OTWÓRZ, Y2 – sygnał ZAMKNIJ, N – przewód neutralny
• Sposób sterowania: 3‑stawny, z utrzymaniem aktualnej pozycji przy braku sygnału na Y1 i Y2
• Zewnętrzny bezpiecznik linii zasilającej (SKC32..): min. 0,5 A zwłoczny, maks. 6 A zwłoczny
• Przekrój przewodów: 0,5…2,5 mm² (AWG 21…14)
• Doprowadzenie kabli: 4 przepusty M20 (∅ 20,5 mm) w obudowie siłownika
• Połączenia elektryczne należy wykonać zgodnie z lokalnymi przepisami oraz schematem połączeń producenta dla SKC32.60.

Dane techniczne

• Model: SKC32.60
• Napięcie zasilające: 230 V AC ±15%, 50/60 Hz
• Maks. pobór mocy (50 Hz): 18 VA / 14 W
• Sygnał sterujący: 3‑stawny
• Siła znamionowa: 2800 N
• Skok nominalny: 40 mm
• Czas przebiegu przy 50 Hz: ok. 120 s (otwieranie) / 120 s (zamykanie)
• Maksymalna dopuszczalna temperatura medium w zaworze: -25…220 °C
  dla temperatur poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6 (24 V AC)
• Temperatura otoczenia (praca): -15…<55 °C
• Temperatura otoczenia (transport): -30…65 °C
• Temperatura otoczenia (składowanie): -15…55 °C
• Wilgotność otoczenia (praca, transport): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 wg EN 60529 (od pionowej do poziomej pozycji montażu)
• Klasa zabezpieczenia (EN 60730): działanie automatyczne typ 1AA / 1AC / działanie modulowane
• Obudowa siłownika: aluminium, odlew ciśnieniowy
• Obejma, obudowa elektroniki, pokrętło: tworzywo sztuczne
• Masa: ok. 9,80 kg

Wyposażenie dodatkowe (opcjonalne)

Do siłownika SKC32.60 dostępne jest wyposażenie dodatkowe montowane pomiędzy siłownikiem a zaworem lub w jego obudowie:

• ASC1.6 – przełącznik pomocniczy: dodatkowy styk sygnalizujący położenie zaworu, punkt przełączania 0…5% skoku.
• ASC9.3 – podwójny przełącznik pomocniczy: dwa niezależne styki z nastawianymi punktami przełączania, np. do sygnalizacji pozycji granicznych.
• ASZ7.3 – potencjometr 0…1000 Ω: umożliwia uzyskanie sygnału sprzężenia zwrotnego położenia zaworu do współpracujących sterowników/regulatorów.
• ASZ6.6 – podgrzewacz trzpienia (24 V AC): stosowany przy czynnikach poniżej 0 °C, montowany między zaworem a siłownikiem w celu zapobiegania zamarzaniu trzpienia zaworu.

Siłownik, zawór i wyposażenie dodatkowe są dostarczane w oddzielnych opakowaniach i nie są fabrycznie zmontowane.

Montaż i uruchomienie

• Montaż bezpośrednio na korpusie zaworu Siemens (lub kompatybilnym), zgodnie z instrukcją montażu dołączoną do siłownika.
• Dopuszczalna pozycja montażowa: od pionowej do poziomej, z zachowaniem stopnia ochrony IP54.
• Przed montażem trzpień i cylinder powinny być ustawione w położeniu odpowiadającym 0% skoku (pokrętło obrócone przeciwnie do ruchu wskazówek zegara do ogranicznika).
• Należy zapewnić odpowiedni odstęp od ścian, stropu i innych elementów (co najmniej 100 mm od góry), aby umożliwić podłączenie przewodów, obsługę i serwis.
• Podczas uruchomienia należy sprawdzić poprawność okablowania i działanie siłownika w pełnym zakresie skoku zaworu.
• Siłownik nie wymaga okresowej konserwacji; prace serwisowe przy instalacji należy wykonywać zgodnie z zaleceniami producenta, po odłączeniu zasilania i rozładowaniu ciśnienia w układzie.

Podsumowanie

Siemens SKC32.60 to solidny, elektrohydrauliczny siłownik zaworowy 230 V AC o sile 2800 N i skoku 40 mm, zaprojektowany do bezpośredniego montażu na zaworach kołnierzowych w instalacjach HVAC. Proste 3‑stawne sterowanie, masywna konstrukcja z obudową aluminiową, wygodne sterowanie ręczne z wskaźnikiem położenia oraz możliwość doposażenia w przełączniki pomocnicze, potencjometr i podgrzewacz trzpienia sprawiają, że SKC32.60 jest trwałym i elastycznym rozwiązaniem do automatyzacji średnich i dużych zaworów regulacyjnych i odcinających.
