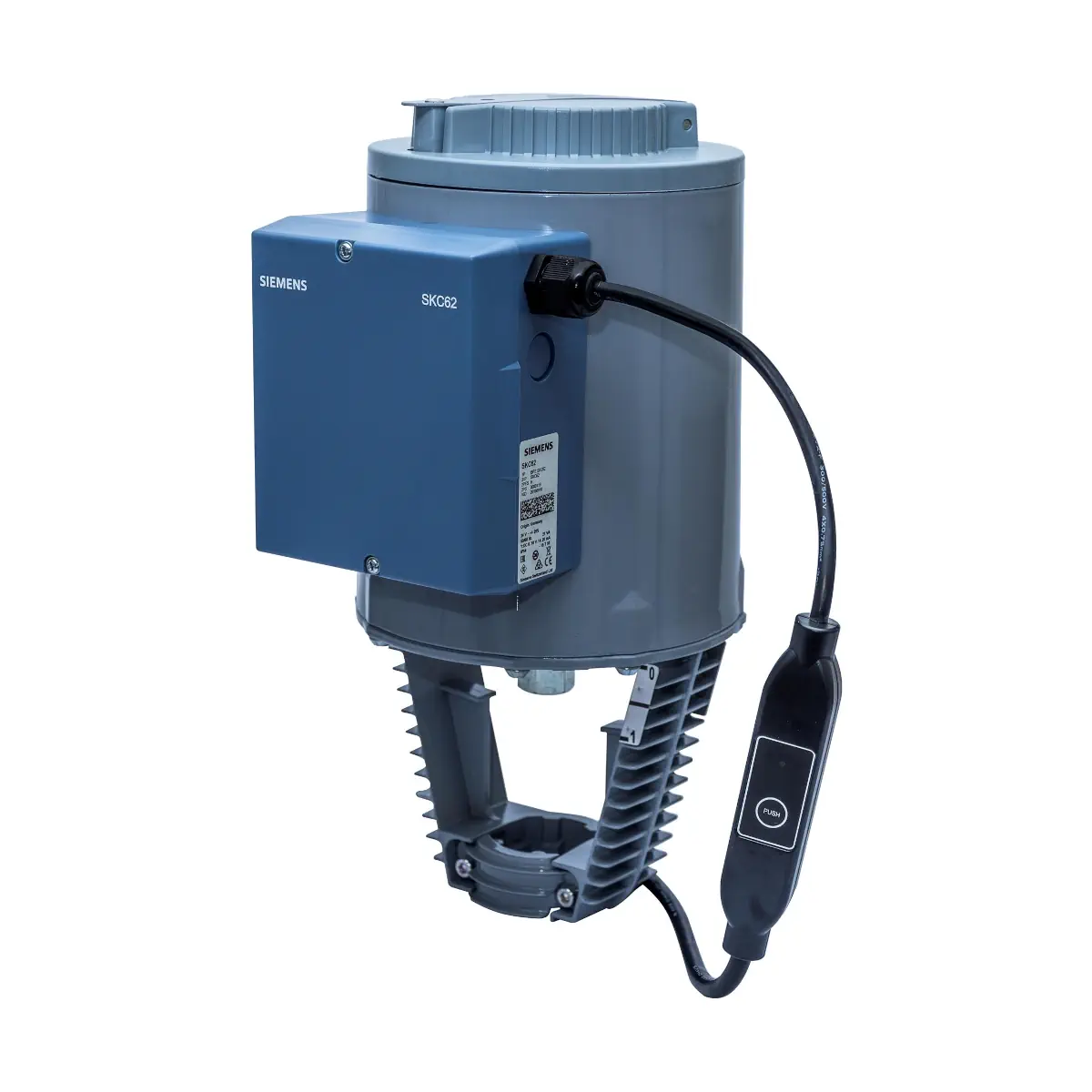

SKC62/MO Siłownik elektrohydrauliczny, skok 40 mm, 2800 N, Modbus RTU, 24 V AC, 120/20 s, maks. 220 °C, sprężyna powrotna

SKC62/MO to elektrohydrauliczny siłownik Siemens ACVATIX o sile znamionowej 2800 N, przeznaczony do współpracy z zaworami Siemens o skoku 40 mm. Wersja /MO umożliwia sterowanie poprzez Modbus RTU (RS-485) i jest zasilana napięciem 24 V AC. Siłownik posiada pokrętło sterowania ręcznego oraz wskaźnik położenia, a dzięki funkcji bezpieczeństwa z sprężyną powrotną po zaniku zasilania ustawia się w położeniu 0% skoku, zamykając zawór.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SKC62/MO
• Typ: siłownik elektrohydrauliczny do zaworów o skoku 40 mm
• Zasilanie: 24 V AC ±20% (SELV/PELV), 50/60 Hz
• Komunikacja: Modbus RTU (RS-485, bez galwanicznej separacji)
• Siła znamionowa: 2800 N
• Skok nominalny: 40 mm
• Funkcja bezpieczeństwa: sprężyna powrotna – po zaniku zasilania ustawienie 0% skoku i zamknięcie zaworu
• Czas przebiegu (50 Hz): otwieranie 120 s, zamykanie 20 s
• Czas przebiegu ze sprężyną (funkcja bezpieczeństwa): 20 s
• Stopień ochrony obudowy: IP54
• Obudowa siłownika: aluminium (odlew ciśnieniowy)
• Obsługa ręczna: pokrętło sterowania ręcznego + wskaźnik położenia

Zastosowanie

Siłownik SKC62/MO służy do sterowania zaworami Siemens stosowanymi jako zawory regulacyjne lub odcinające bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jest przeznaczony do zaworów Siemens typu:

• VVF.., VVG.. – zawory przelotowe
• VXF.., VXG.. – zawory trójdrogowe

Funkcje i działanie

Zasada działania elektrohydraulicznego

• Otwieranie zaworu: pompa hydrauliczna tłoczy olej do komory ciśnieniowej, cylinder przemieszcza się w dół, a zawór się otwiera (sprężyna powrotna ulega naprężeniu).
• Zamykanie zaworu: olej wraca do zbiornika, sprężyna powrotna przemieszcza cylinder do góry, a zawór się zamyka.

Funkcja bezpieczeństwa (sprężyna powrotna)

Po zaniku sygnału sterującego lub napięcia zasilającego solenoidalny zawór zwrotny otwiera się, a sprężyna powrotna ustawia siłownik w położeniu 0% skoku, co powoduje zamknięcie zaworu.

Sterowanie ręczne i praca automatyczna

• Sterowanie ręczne: po rozłożeniu dźwigni widoczny jest wskaźnik położenia; obrót pokrętła zgodnie z ruchem wskazówek zegara powoduje otwieranie zaworu.
• Praca automatyczna: dźwignię należy obrócić przeciwnie do ruchu wskazówek zegara do oporu (położenie 0% skoku), a następnie złożyć.

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU, RS-485, bez galwanicznej separacji
• Liczba węzłów: maks. 32
• Zakres adresowania: 1…248 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω, włączany elektronicznie (nastawa fabryczna: wyłączony)

Kalibracja skoku i sygnalizacja LED

W siłowniku SKC62/MO podczas pierwszego uruchomienia wymagana jest kalibracja skoku w celu ustalenia położeń 0% i 100%.

• Kalibrację uruchamia się przez zwarcie styków w otworze kalibracyjnym (po zdjęciu pokrywy).
• Siłownik przestawia się do 0% (zamykanie), następnie do 100% (otwieranie) i zapamiętuje wartości.
• Dwukolorowa dioda LED sygnalizuje stan pracy: zielona (praca normalna), migająca zielona (kalibracja), czerwona (błąd), migająca czerwona (zablokowany zawór), zgaszona (brak zasilania / awaria elektroniki).
• Dioda LED na konwerterze SKC62/MO miga na czerwono podczas kalibracji, ponieważ sygnał sterujący Y i sygnał zwrotny położenia U nie zgadzają się (interpretowane jako blokada i sygnalizowane jako błąd).

Podłączenie elektryczne i okablowanie (SKC62/MO)

• Zasilanie 24 V AC: G0 – neutralny systemowy (SN), G – potencjał systemowy (SP)
• Modbus RTU (RS-485): REF – linia odniesienia, + – Bus+, - – Bus-
• Kabel: montowany fabrycznie
• Długość kabla: 0,9 m
• Liczba żył / przekrój: 5 x 0,75 mm²
• Kolory żył (Modbus RTU): G0 – czarny, G – czerwony, REF – fioletowy, Bus+ – szary, Bus- – różowy

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% (SELV/PELV)
• Częstotliwość: 50/60 Hz
• Maks. pobór mocy (50 Hz): 21 VA / 15 W
• Zewnętrzny bezpiecznik linii zasilającej: maks. 10 A, zwłoczny
• Siła znamionowa: 2800 N
• Skok nominalny: 40 mm
• Czas przebiegu (50 Hz): otwieranie 120 s, zamykanie 20 s
• Czas przebiegu ze sprężyną (funkcja bezpieczeństwa): 20 s
• Maks. dopuszczalna temperatura czynnika (w podłączonym zaworze): -25…220°C
• Stopień ochrony: IP54
• Warunki pracy (IEC 60721-3-3): -15…<55°C, 5…95% r.h. (bez kondensacji)
• Waga siłownika: 9,85 kg
• Waga zewnętrznego konwertera Modbus: 0,15 kg

Wyposażenie dodatkowe (opcjonalne)

• ASC1.6 – przełącznik pomocniczy (punkt przełączania 0…5% skoku), maks. 1
• ASZ6.6 – podgrzewacz trzpienia 24 V AC (40 VA / 30 W), wymagany dla czynników o temperaturze < 0°C (montaż między zaworem i siłownikiem)

Podsumowanie

Siemens SKC62/MO to mocny siłownik elektrohydrauliczny 2800 N do zaworów o skoku 40 mm, z funkcją bezpieczeństwa (sprężyna powrotna) i zasilaniem 24 V AC. Komunikacja Modbus RTU (RS-485), kalibracja skoku oraz ręczna obsługa z czytelnym wskaźnikiem położenia czynią go praktycznym rozwiązaniem do automatyki HVAC z wymaganiem bezpiecznego domknięcia zaworu przy zaniku zasilania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz UL.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Produkt przeznaczony wyłącznie do zastosowań HVAC, do współpracy z kompatybilnymi zaworami Siemens oraz zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, demontaż i serwis wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Urządzenie elektryczne niskonapięciowe, zasilanie AC 24 V. Podłączenia elektryczne należy wykonywać zgodnie z wymaganiami SELV/PELV oraz właściwymi schematami połączeń producenta.
• Przed montażem, okablowaniem, serwisem lub ponownym uruchomieniem należy odłączyć zasilanie i sprawdzić poprawność wszystkich połączeń.
• Interfejs komunikacyjny Modbus RTU RS-485 w modelu SKC62/MO nie jest galwanicznie izolowany. Podłączenie magistrali należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Nieprawidłowa izolacja przewodów może spowodować utratę funkcji ogranicznika bezpieczeństwa. Należy bezwzględnie stosować wymagania dotyczące izolacji przewodów.
• Nie otwierać obudowy ani nie ingerować w elementy wewnętrzne urządzenia. Wszelkie czynności wykonywać wyłącznie zgodnie z instrukcją producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych określonych przez producenta oraz z zachowaniem wymaganych odstępów montażowych i serwisowych.
• Każdy siłownik powinien być sterowany przez dedykowany sterownik. Nieprawidłowe sterowanie lub okablowanie może spowodować błędną pracę urządzenia lub instalacji.
• Podczas uruchomienia i po pracach serwisowych należy sprawdzić działanie urządzenia oraz w razie potrzeby wykonać kalibrację skoku zgodnie z dokumentacją producenta.
• Podczas pracy elementy montażowe siłownika przy instalacjach grzewczych mogą nagrzewać się do około 100°C. Przed serwisem należy wyłączyć pompę i zasilanie, zamknąć zawór odcinający, zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia.
• Dopuszczalna temperatura medium przy zamontowanym zaworze wynosi od -25°C do 220°C. Dla mediów poniżej 0°C wymagane jest zastosowanie grzałki trzpienia ASZ6.6.
• Przy mediach poniżej 0°C oraz przy zastosowaniu grzałki trzpienia nie wolno izolować wspornika siłownika ani trzpienia zaworu, aby zapewnić cyrkulację powietrza i uniknąć przegrzania oraz ryzyka oparzeń.
• Przy mediach powyżej 140°C producent zaleca zaizolowanie zaworu. Należy przestrzegać dopuszczalnych temperatur pracy urządzenia i instalacji.
• Urządzenie jest przeznaczone do pracy w warunkach określonych przez producenta: temperatura otoczenia podczas pracy od -15°C do poniżej 55°C, wilgotność 5–95% bez kondensacji, stopień ochrony IP54.
• W przypadku uszkodzenia obudowy, przewodów lub nieprawidłowej pracy urządzenia nie należy go użytkować do czasu sprawdzenia przez wykwalifikowany personel.
