SKC60 Siłownik elektrohydrauliczny, 40 [mm], 2800 [N], 0..10 [V], 24 [V] AC, 120/20 [s]

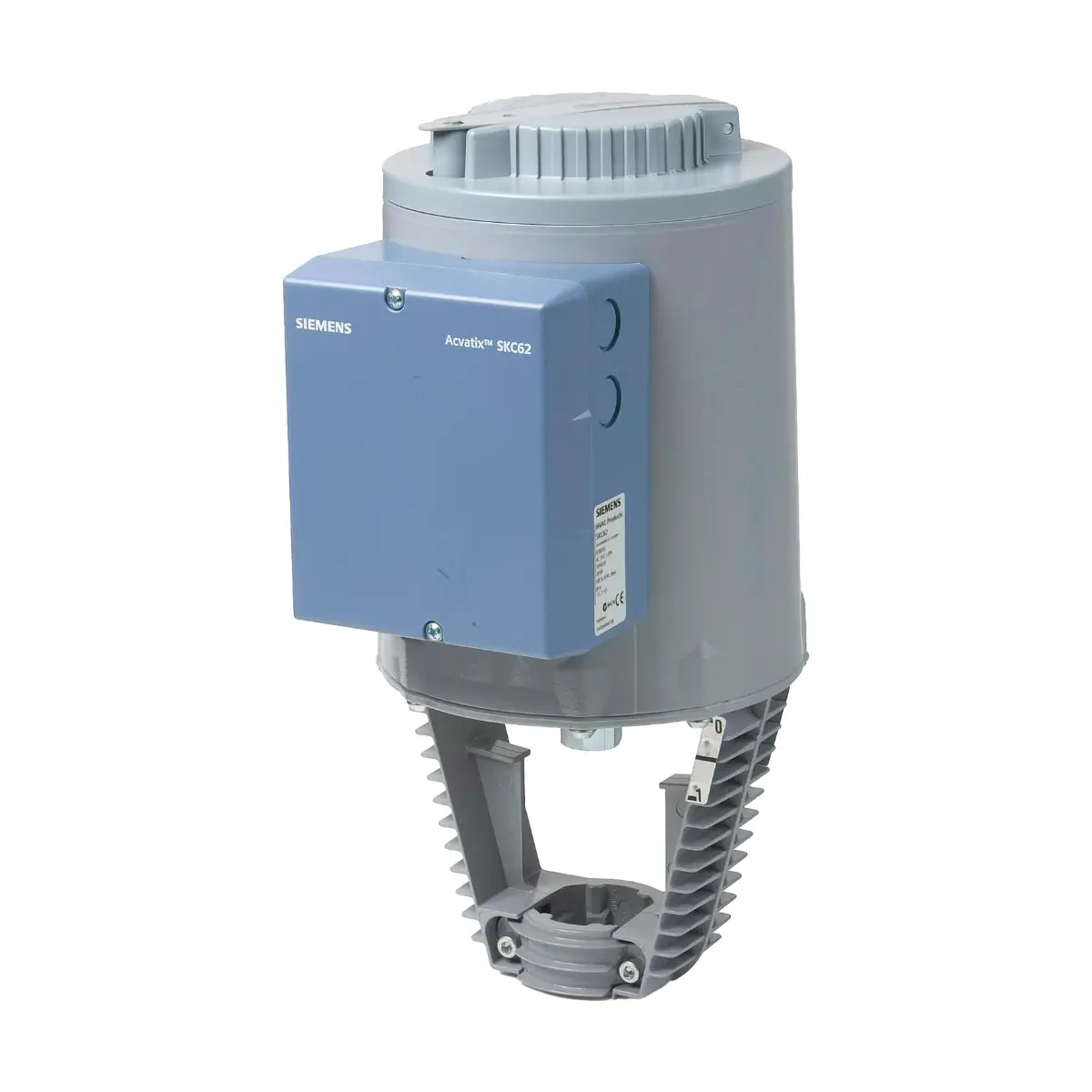

Siemens SKC60 to elektrohydrauliczny siłownik modulacyjny o sile 2800 N i skoku 40 mm, zasilany z 24 V AC i sterowany sygnałem analogowym 0...10 V DC, 4...20 mA DC lub 0...1000 Ω. Przeznaczony jest do bezpośredniej współpracy z kołnierzowymi zaworami regulacyjnymi Siemens VVF.., VVG.., VXF.. i VXG.. o skoku 40 mm w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Siłownik wyposażono w automatyczną kalibrację skoku, sygnał zwrotny położenia, diodowy wskaźnik stanu pracy oraz wejście sterowania nadrzędnego Z, co ułatwia integrację z zaawansowanymi systemami automatyki HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix
• Model: SKC60
• Typ: elektrohydrauliczny siłownik modulacyjny do zaworów 2‑ i 3‑drogowych o skoku 40 mm
• Zastosowanie: regulacja i odcinanie przepływu w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpracujące zawory: kołnierzowe zawory przelotowe VVF.. / VVG.. oraz trójdrogowe VXF.. / VXG.. Siemens (skok 40 mm)
• Napięcie zasilania: 24 V AC ± 20%, 50/60 Hz (SELV/PELV)
• Sygnał sterujący (Y): 0...10 V DC, 4...20 mA DC lub 0...1000 Ω
• Wejście sterowania nadrzędnego (Z): wybór trybu pracy – brak funkcji, pełne otwarcie, pełne zamknięcie lub pozycja proporcjonalna 0...1000 Ω
• Sygnał zwrotny położenia (U): 0...9,8 V DC lub 4...19,6 mA DC
• Siła nominalna: 2800 N
• Skok nominalny: 40 mm
• Czas przebiegu (50 Hz): ok. 120 s – otwieranie, ok. 20 s – zamykanie
• Charakterystyka przepływu: wybór między liniową a stałoprocentową (przełączniki DIL)
• Automatyczna kalibracja skoku z zapamiętaniem położeń 0% i 100% zaworu
• Dwukolorowa dioda LED stanu pracy (praca normalna, kalibracja, błąd kalibracji, zablokowany zawór, brak zasilania)
• Możliwość ręcznego sterowania pokrętłem z rozkładaną dźwignią oraz optycznym wskaźnikiem położenia (podziałka 0…1)
• Możliwość ustawienia minimalnego przepływu poprzez ręczne ustawienie siłownika w pozycji > 0% skoku
• Rozszerzone funkcje (od wersji ..L): wybór kierunku działania (wprost / odwrotne) oraz definiowane działanie awaryjne przy zaniku sygnału 4...20 mA (utrzymanie pozycji lub zamknięcie)
• Stopień ochrony obudowy: IP54 (od montażu pionowego do poziomego)
• Temperatura otoczenia (praca): -15…55 °C
• Dopuszczalna temperatura medium w zaworze: -25…220 °C
• Materiał obudowy: aluminium (odlew ciśnieniowy); elementy mocujące i obudowa elektroniki z tworzywa sztucznego
• Masa: ok. 9,85 kg

Zastosowanie

Siłownik SKC60 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 40 mm, stosowanymi jako zawory regulacyjne lub odcinające bezpieczeństwa w instalacjach:

• grzewczych (woda gorąca, olej termiczny itp.),
• wentylacyjnych,
• klimatyzacyjnych i chłodniczych.

Typowe współpracujące zawory to kołnierzowe serie VVF.. / VVG.. (zawory 2‑drogowe) oraz VXF.. / VXG.. (zawory 3‑drogowe) zgodnie z kartami katalogowymi zaworów Siemens.

Funkcje i działanie

Elektrohydrauliczny napęd tłokowy

• Wbudowana pompa hydrauliczna tłoczy olej ze zbiornika do komory ciśnieniowej, powodując przesuw cylindra w dół.
• Przy ruchu w dół trzpień zaworu jest wsuwany, a zawór się otwiera; jednocześnie napręża się sprężyna powrotna.
• Przy ruchu w górę otwiera się zawór zwrotny, olej wraca do zbiornika, sprężyna powrotna cofa cylinder w górę, trzpień zaworu wysuwa się, a zawór zamyka.
• Ruch siłownika przenoszony jest bezpośrednio na trzpień zaworu poprzez zintegrowany łącznik.

Sterowanie modulacyjne – wejście Y

• Siłownik sterowany jest sygnałem ciągłym podawanym na zacisk Y:
  • 0...10 V DC lub 4...20 mA DC,
  • ewentualnie 0...1000 Ω.
• Rosnący sygnał Y powoduje wysuwanie cylindra (otwieranie zaworu).
• Malejący sygnał Y powoduje wsuwanie cylindra (zamykanie zaworu).
• Stały sygnał Y – siłownik utrzymuje aktualne położenie.
• Impedancja wejściowa:
  • 0...10 V DC: ok. 100 kΩ
  • 4...20 mA DC: ok. 240 Ω
• Rozdzielczość przestawiania < 1%, histereza ok. 1% – umożliwia precyzyjną regulację przepływu.

Sterowanie nadrzędne – wejście Z

Wejście Z ma wyższy priorytet niż sygnał Y i może pracować w kilku trybach:

• Brak funkcji: zacisk Z niepodłączony – pozycja zaworu określona wyłącznie przez sygnał Y.
• Wymuszone pełne otwarcie: Z podłączony bezpośrednio do G – siłownik ustawia się na 100% skoku (zawór całkowicie otwarty).
• Wymuszone pełne zamknięcie: Z podłączony do G0 – siłownik ustawia się na 0% skoku (zawór zamknięty).
• Pozycja proporcjonalna 0...1000 Ω: Z połączony z M przez rezystor:
  • ok. 50 Ω odpowiada dolnej granicy zakresu,
  • ok. 900 Ω – górnej granicy,
  • położenie zaworu jest proporcjonalne do wartości rezystancji.

Podczas aktywnego sterowania z wejścia Z, sygnał Y nie ma wpływu na położenie siłownika.

Wybór charakterystyki i sygnału wejściowego (DIL)

• Przełączniki DIL wewnątrz obudowy umożliwiają:
  • wybór sygnału sterującego: 0...10 V DC lub 4...20 mA DC,
  • wybór charakterystyki przepływu:
    • liniowa (lin),
    • stałoprocentowa (log) – nastawa fabryczna.
• W wykonaniach od wersji ..L dostępne są dodatkowo:
  • wybór kierunku działania (działanie wprost / odwrotne),
  • programowalne działanie awaryjne przy utracie sygnału 4...20 mA: utrzymanie bieżącego położenia lub zamknięcie zaworu.

Kalibracja skoku

• Podczas pierwszego uruchomienia wymagane jest wykonanie kalibracji skoku, aby ustalić dokładne położenia 0% i 100% skoku zaworu.
• Postępowanie:
  • mechanicznie połączyć siłownik SKC60 z zaworem Siemens,
  • ustawić siłownik w tryb pracy automatycznej,
  • podłączyć zasilanie 24 V AC i zdjąć pokrywę,
  • zwarcie styków w otworze kalibracyjnym inicjuje procedurę – siłownik ustawia się kolejno w położeniu 0% (zawór zamknięty), a następnie 100% (zawór otwarty); wartości zostają zapamiętane.
• Podczas kalibracji zielona dioda LED miga, sygnał zwrotny U jest nieaktywny; po poprawnym zakończeniu kalibracji dioda świeci ciągłym światłem.
• W przypadku błędu kalibracji czerwona dioda LED świeci ciągle; procedurę można powtórzyć dowolną liczbę razy.

Sygnalizacja LED i diagnostyka

SKC60 posiada wbudowaną, dwukolorową diodę LED widoczną po zdjęciu pokrywy, która informuje o stanie pracy:

• Zielona – świeci ciągle: normalna praca automatyczna, brak błędów.
• Zielona – miga: trwa kalibracja skoku.
• Czerwona – świeci ciągle: błąd kalibracji lub błąd wewnętrzny elektroniki.
• Czerwona – miga: wykryto zablokowany zawór – wymagane sprawdzenie zaworu i ponowna kalibracja.
• LED zgaszona: brak zasilania lub awaria elektroniki.

Ręczne sterowanie i wskaźnik położenia

• Na obudowie znajduje się pokrętło sterowania ręcznego z rozkładaną dźwignią oraz optyczny wskaźnik położenia (podziałka 0…1).
• Po rozłożeniu dźwigni wskaźnik położenia staje się widoczny; obrót pokrętła zgodnie z ruchem wskazówek zegara powoduje otwieranie zaworu (ruch cylindra w dół), przeciwnie – zamykanie.
• W trybie ręcznym:
  • sygnały Y i Z mogą dodatkowo otworzyć zawór,
  • nie mogą jednak przestawić go do położenia 0% skoku.
• Aby utrzymać ręcznie ustawione położenie, należy odłączyć sygnały Y i Z lub zasilanie; dźwignia pozostaje rozłożona, a na wskaźniku widoczna jest czerwona tarcza.
• Do powrotu w tryb automatyczny dźwignię należy obrócić przeciwnie do ruchu wskazówek zegara do oporu (pozycja 0% skoku) i złożyć – wskaźnik jest wtedy schowany.
• Siłownik można ręcznie ustawić w pozycji > 0% skoku w aplikacjach wymagających ciągłego minimalnego przepływu medium.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC (zaciski G – potencjał systemowy, G0 – neutralny systemowy).
• Wejście sterujące Y: 0...10 (30) V DC lub 4...20 mA DC, ewentualnie 0...1000 Ω.
• Wejście nadrzędne Z: sterowanie 0...1000 Ω lub sygnały wymuszonego otwarcia / zamknięcia.
• Wyjście U: sygnał zwrotny położenia 0...10 V DC lub 4...20 mA DC (0...9,8 V / 4...19,6 mA) – impedancja obciążenia:
  • > 10 kΩ dla sygnału napięciowego,
  • < 500 Ω dla sygnału prądowego.
• Przewód pomiarowy M: neutralny pomiarowy (odniesienie dla U i Z).
• Przekrój żył: 0,5...2,5 mm² (AWG 21...14).
• Przepusty kablowe: 4 x M20 (∅ 20,5 mm) w obudowie.
• Połączenia należy wykonać zgodnie z lokalnymi przepisami oraz schematami z dokumentacji technicznej.

Dane techniczne

• Zasilanie: 24 V AC ± 20%, 50/60 Hz (SELV/PELV)
• Maks. pobór mocy: 17 VA / 13 W
• Sygnał sterujący (Y): 0...10 V DC, 4...20 mA DC, 0...1000 Ω
• Impedancja wejściowa: 100 kΩ (0...10 V), 240 Ω (4...20 mA)
• Sygnał zwrotny (U): 0...9,8 V DC (> 10 kΩ) lub 4...19,6 mA DC (< 500 Ω)
• Wejście Z: rezystor 0...1000 Ω, tryby pracy wg ustawień Z–G, Z–G0, Z–M
• Siła znamionowa: 2800 N
• Skok: 40 mm
• Czas przebiegu (50 Hz, 23 °C): ok. 120 s (otwieranie), 20 s (zamykanie)
• Maks. temperatura medium w zaworze: -25...220 °C
• Temperatura otoczenia (praca): -15...55 °C
• Wilgotność (praca): 5...95% r.h. (bez kondensacji)
• Warunki transportu: -30...65 °C, 5...95% r.h. (bez kondensacji)
• Warunki składowania: -15...55 °C, -5...95% r.h. (bez kondensacji)
• Stopień ochrony: IP54 wg EN 60529 (od montażu pionowego do poziomego)
• Klasa zabezpieczenia (EN 60730): działanie automatyczne typ 1AA / 1AC, działanie modulowane; stopień zanieczyszczeń 2
• Zgodność: CE, RCM, EAC (zgodność elektromagnetyczna dla środowisk mieszkalnych, handlowych i przemysłowych)
• Obudowa siłownika: aluminium (odlew ciśnieniowy)
• Obejma i obudowa elektroniki: tworzywo sztuczne
• Pokrętło sterowania ręcznego: tworzywo sztuczne
• Masa: ok. 9,85 kg

Wyposażenie dodatkowe

• ASC1.6 – przełącznik pomocniczy dla SKC60:
  • punkt przełączania ok. 0...5% skoku,
  • obciążalność styków: 24 V AC, 10 mA…4 A (obciążenie rezystancyjne), 2 A (indukcyjne),
  • maks. 1 szt. na siłownik.

Montaż i uruchomienie

• Montaż bezpośrednio na zaworze Siemens o skoku 40 mm, bez konieczności dodatkowych nastaw mechanicznych.
• Siłownik i zawór dostarczane są w oddzielnych opakowaniach i nie są fabrycznie zmontowane.
• Do montażu i uruchomienia należy stosować się do instrukcji producenta (instrukcja montażu SKB../SKC..).
• Przed pierwszym uruchomieniem:
  • sprawdzić poprawność okablowania,
  • ustawić wymagane parametry przełączników DIL,
  • przeprowadzić kalibrację skoku.
• Siłownik nie wymaga okresowej konserwacji; w pracach serwisowych należy odłączyć zasilanie, wyłączyć pompę oraz zredukować ciśnienie i temperaturę medium zgodnie z zaleceniami bezpieczeństwa.

Podsumowanie

Siemens SKC60 to zaawansowany siłownik elektrohydrauliczny 2800 N / 40 mm do zaworów kołnierzowych Siemens, oferujący modulacyjne sterowanie 0...10 V, 4...20 mA lub 0...1000 Ω, sygnał zwrotny położenia, wejście nadrzędne Z, automatyczną kalibrację skoku oraz diagnostykę LED. Solidna, aluminiowa obudowa IP54, funkcja ręcznego sterowania i możliwość współpracy z opcjonalnym przełącznikiem pomocniczym ASC1.6 sprawiają, że SKC60 jest niezawodnym napędem do precyzyjnej regulacji przepływu w wymagających instalacjach HVAC.
