SKB32.51 Siłownik elektrohydrauliczny, 20 [mm], 2800 [N], 3-stawne, 230 [V] AC, 120 [s], sprężyna powrotna

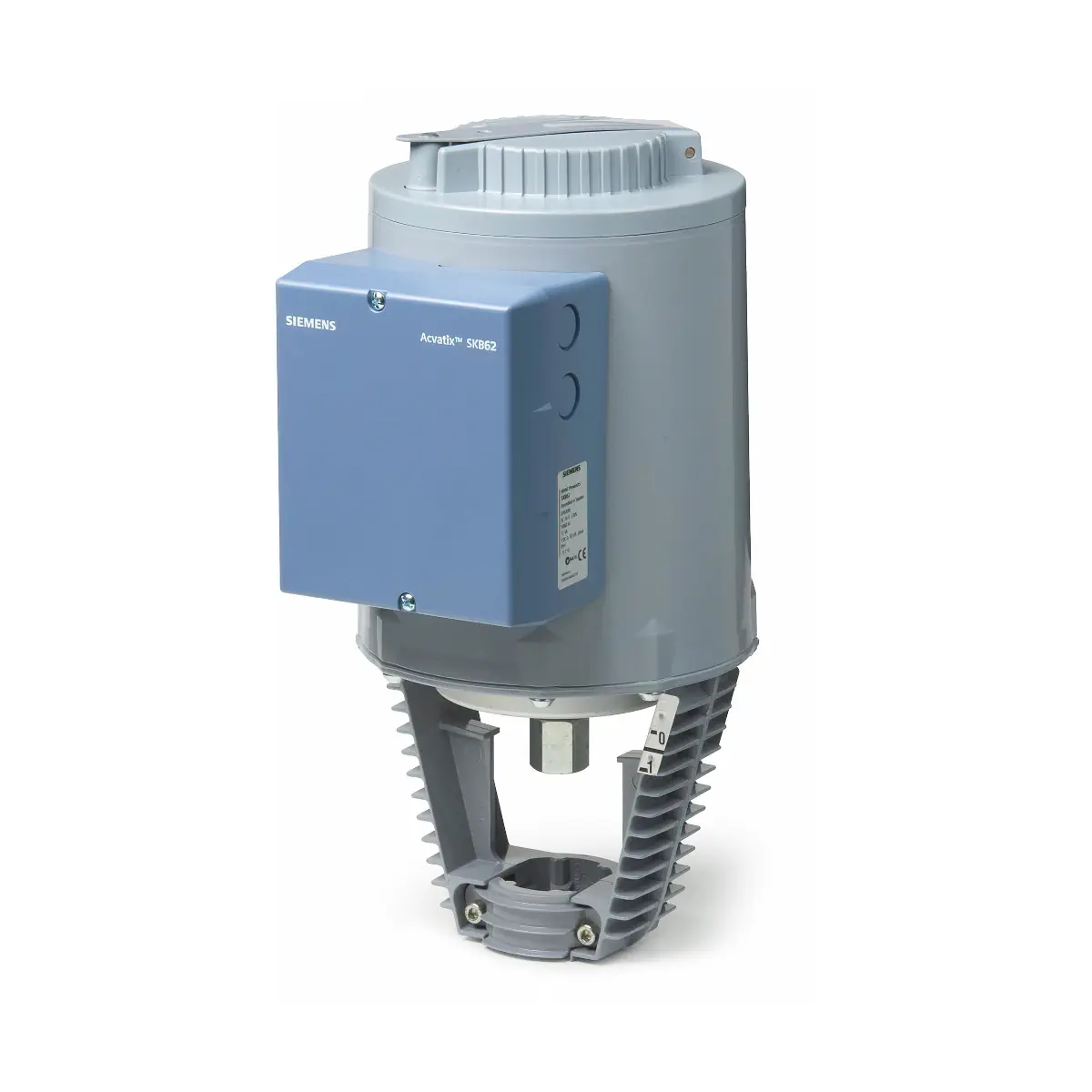

Siemens SKB32.51 to masywny siłownik elektrohydrauliczny o sile 2800 N, zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym, przeznaczony do bezpośredniego napędu zaworów przelotowych i trójdrogowych Siemens typu VVF.., VVG.., VXF.. i VXG.. o skoku 20 mm. Wbudowana sprężyna powrotna realizuje funkcję bezpieczeństwa – po zaniku zasilania lub sygnału sterującego siłownik automatycznie ustawia zawór w położeniu 0% skoku (zawór zamknięty).

Najważniejsze cechy

• Producent: Siemens
• Seria: Acvatix SKB..
• Model: SKB32.51
• Typ urządzenia: siłownik elektrohydrauliczny do zaworów o skoku 20 mm
• Zastosowanie: sterowanie zaworami regulacyjnymi i odcinającymi bezpieczeństwa w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC)
• Współpracujące zawory Siemens: przelotowe i trójdrogowe VVF.., VVG.., VXF.., VXG.. o skoku 20 mm
• Napięcie zasilania: 230 V AC ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (zaciski Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła znamionowa: 2800 N
• Skok nominalny zaworu: 20 mm
• Czas przebiegu (napęd silnikowy): ok. 120 s na pełny skok przy otwieraniu i 120 s przy zamykaniu (50 Hz)
• Czas działania sprężyny bezpieczeństwa: ok. 10 s do położenia 0% skoku
• Funkcja bezpieczeństwa: sprężyna powrotna zamykająca zawór przy zaniku napięcia zasilającego lub sygnału sterującego
• Montaż: bezpośrednio na zaworze, bez potrzeby wstępnych nastaw
• Ręczne przestawianie: pokrętło sterowania ręcznego z rozkładaną dźwignią oraz mechanicznym wskaźnikiem położenia (skala 0…1)
• Stopień ochrony obudowy: IP54 (dla montażu od pionowego do poziomego)
• Temperatura medium w zaworze: -25…220 °C (dla temperatur poniżej 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…55 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Przyłącza kablowe: 4 × M20 (∅ 20,5 mm), przekrój żył 0,5…2,5 mm²
• Zewnętrzny bezpiecznik linii zasilającej: min. 0,5 A, maks. 6 A (charakterystyka zwłoczna)
• Materiał obudowy: korpus z odlewu aluminiowego, obudowa elektroniki i pokrętło z tworzywa sztucznego
• Masa: ok. 9,20 kg
• Zgodność: oznakowanie CE, zgodność RCM i EAC, zgodność z EN 60730

Zastosowanie

Siłownik SKB32.51 jest przeznaczony do napędu zaworów przelotowych i trójdrogowych Siemens typu VVF.., VVG.., VXF.. oraz VXG.., stosowanych jako zawory regulacyjne lub zawory odcinające bezpieczeństwa w instalacjach:

• centralnego ogrzewania i instalacjach wysokotemperaturowych,
• systemach wentylacyjnych i klimatyzacyjnych,
• układach chłodzenia wodnego.

Siłownik może również współpracować z zaworami innych producentów o skoku 6…20 mm, pod warunkiem zapewnienia:

• realizacji funkcji bezpieczeństwa „zawór zamknięty w stanie bez zasilania”,
• odpowiedniego przyłącza mechanicznego do zamocowania siłownika.

Budowa i zasada działania

SKB32.51 jest siłownikiem elektrohydraulicznym. Ruch roboczy generowany jest przez zespół hydrauliczny zasilany silnikiem elektrycznym, a położenie awaryjne wymuszane jest przez sprężynę powrotną.

• Zespół hydrauliczny: pompa hydrauliczna tłoczy olej ze zbiornika do komory ciśnieniowej, przemieszczając cylinder ciśnieniowy w dół i wciskając trzpień zaworu – zawór otwiera się, a sprężyna powrotna jest napinana.
• Zamykanie robocze: przy sterowaniu na zamykanie olej wraca do zbiornika, a cylinder przemieszcza się do góry, wysuwając trzpień zaworu – zawór zamyka się.
• Sprężyna powrotna: w przypadku zaniku zasilania lub sygnału sterującego otwierany jest solenoidalny zawór zwrotny, olej swobodnie wraca do zbiornika, a naprężona sprężyna powrotna przestawia siłownik do położenia 0% skoku (zawór zamknięty).
• Wskaźnik położenia: na obudowie znajduje się mechaniczny wskaźnik położenia (skala 0…1), umożliwiający odczyt aktualnego skoku zaworu.

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

Siłownik SKB32.51 sterowany jest sygnałem 3-stawnym poprzez zaciski Y1 i Y2. Sygnały te wywołują odpowiedni ruch cylindra i trzpienia zaworu:

• Napięcie na Y1: wysuwanie cylindra siłownika w dół – zawór otwiera się (zwiększanie skoku).
• Napięcie na Y2: przemieszczanie cylindra do góry – zawór zamyka się (zmniejszanie skoku).
• Brak napięcia na Y1 i Y2: cylinder oraz trzpień zaworu utrzymują dotychczasowe położenie.

Funkcja bezpieczeństwa – sprężyna powrotna

• Model SKB32.51 posiada zintegrowaną sprężynę powrotną oraz solenoidalny zawór zwrotny.
• Po zaniku napięcia zasilającego lub sygnału sterującego zawór zwrotny otwiera się, a sprężyna powrotna przestawia siłownik do położenia 0% skoku, zapewniając zamknięcie zaworu.
• Czas przejścia do położenia bezpieczeństwa wynosi ok. 10 s.
• Funkcja bezpieczeństwa jest realizowana mechanicznie i nie wymaga żadnej parametryzacji ani nastaw.

Sterowanie ręczne i minimalny przepływ

• Tryb ręczny: aby przejść na sterowanie ręczne, należy rozłożyć dźwignię na pokrętle sterowania ręcznego. Staje się wtedy widoczna czerwona tarcza wskaźnika położenia z podziałką.
• Regulacja: obrót pokrętła w kierunku zgodnym z ruchem wskazówek zegara powoduje przemieszczanie cylindra w dół i otwieranie zaworu, przy równoczesnym napinaniu sprężyny powrotnej.
• Pozycja ręczna: w trybie ręcznym sygnały elektryczne mogą jedynie dalej otworzyć zawór, ale nie przestawią go do 0% skoku. Aby utrzymać ustawioną ręcznie pozycję, należy odłączyć zasilanie i sygnały sterujące.
• Minimalny przepływ: siłownik można ustawić ręcznie w położeniu > 0% skoku, co pozwala zrealizować funkcję stałego minimalnego przepływu w instalacji.
• Powrót do pracy automatycznej: aby przejść z powrotem na sterowanie automatyczne, dźwignię należy obrócić przeciwnie do ruchu wskazówek zegara aż do oporu (położenie 0% skoku, wskaźnik położenia niewidoczny), a następnie złożyć.

Dane techniczne

• Model: SKB32.51
• Typ: siłownik elektrohydrauliczny z funkcją bezpieczeństwa (sprężyna powrotna)
• Zasilanie: 230 V AC ±15%, 50/60 Hz
• Maksymalny pobór mocy: 16 VA / 12 W
• Zewnętrzny bezpiecznik linii: min. 0,5 A, maks. 6 A (zwłoczny)
• Sygnał sterujący: 3-stawny (zaciski Y1 / Y2)
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu (silnik): ok. 120 s / 20 mm (otwieranie), 120 s / 20 mm (zamykanie)
• Czas przebiegu sprężyny bezpieczeństwa: ok. 10 s do położenia 0% skoku
• Maks. temperatura medium w zaworze: -25…220 °C (dla < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…55 °C
• Temperatura transportu: -30…65 °C
• Temperatura składowania: -15…55 °C
• Wilgotność otoczenia (praca / transport / składowanie): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 (od montażu pionowego do poziomego)
• Stopień zanieczyszczeń: 2 (wg EN 60730)
• Przyłącza kablowe: 4 × M20 (∅ 20,5 mm)
• Przekrój przewodów: 0,5…2,5 mm² (AWG 21…14)
• Obudowa siłownika: aluminium, odlew ciśnieniowy
• Obejma, obudowa elektroniki, pokrętło: tworzywo sztuczne
• Masa: ok. 9,20 kg

Montaż i uruchomienie

• Bezpośredni montaż: siłownik przeznaczony jest do montażu bezpośrednio na zaworach Siemens VVF.., VVG.., VXF.., VXG.. – bez potrzeby dodatkowych nastaw.
• Położenie montażowe: od pionowego (siłownik nad zaworem) do poziomego, z zachowaniem stopnia ochrony IP54.
• Odstępy montażowe: zalecany odstęp min. > 100 mm od stropu lub ściany nad siłownikiem oraz ok. > 200 mm wolnej przestrzeni dla wygodnego montażu i serwisu.
• Pozycja początkowa: przed montażem cylinder z łącznikiem powinien być całkowicie wsunięty (skok = 0%).
• Uruchomienie: po podłączeniu okablowania należy sprawdzić poprawność kierunków ruchu (otwieranie / zamykanie) przy sterowaniu z zacisków Y1 i Y2.
• Konserwacja: siłownik jest bezobsługowy; podczas prac serwisowych należy odłączyć zasilanie, odciąć medium w instalacji i odczekać do jej ostygnięcia.

Wyposażenie dodatkowe (opcjonalne)

• ASZ6.6 – podgrzewacz trzpienia (24 V AC): zalecany przy temperaturach medium poniżej 0 °C; montowany między zaworem a siłownikiem, zabezpiecza trzpień zaworu przed zamarzaniem.
• ASC9.3 – podwójny przełącznik pomocniczy: umożliwia realizację dodatkowych funkcji (np. sygnalizacja położeń krańcowych), z nastawianymi punktami przełączania; przeznaczony do współpracy z siłownikami SKB32..
• ASZ7.3 – potencjometr 0…1000 Ω: daje możliwość uzyskania analogowego sygnału zwrotnego położenia zaworu do systemów nadrzędnych.
• ASK51 – dźwignia rewersji skoku: montowana między siłownikiem a zaworem; pozwala odwrócić zależność między skokiem siłownika a skokiem zaworu (0% skoku siłownika odpowiada 100% skoku zaworu).

Podsumowanie

Siemens SKB32.51 to solidny, elektrohydrauliczny siłownik zaworowy o nominalnej sile 2800 N, zasilany z AC 230 V i sterowany sygnałem 3-stawnym, zaprojektowany do pracy z zaworami o skoku 20 mm w wymagających instalacjach HVAC. Dzięki wbudowanej sprężynie powrotnej realizującej pewną funkcję bezpieczeństwa, ręcznemu sterowaniu pokrętłem, wskaźnikowi położenia oraz możliwości rozbudowy o dodatkowe akcesoria, SKB32.51 stanowi kompletne rozwiązanie do precyzyjnej regulacji i bezpiecznego odcinania przepływu wody w instalacjach grzewczych, wentylacyjnych i chłodniczych.
