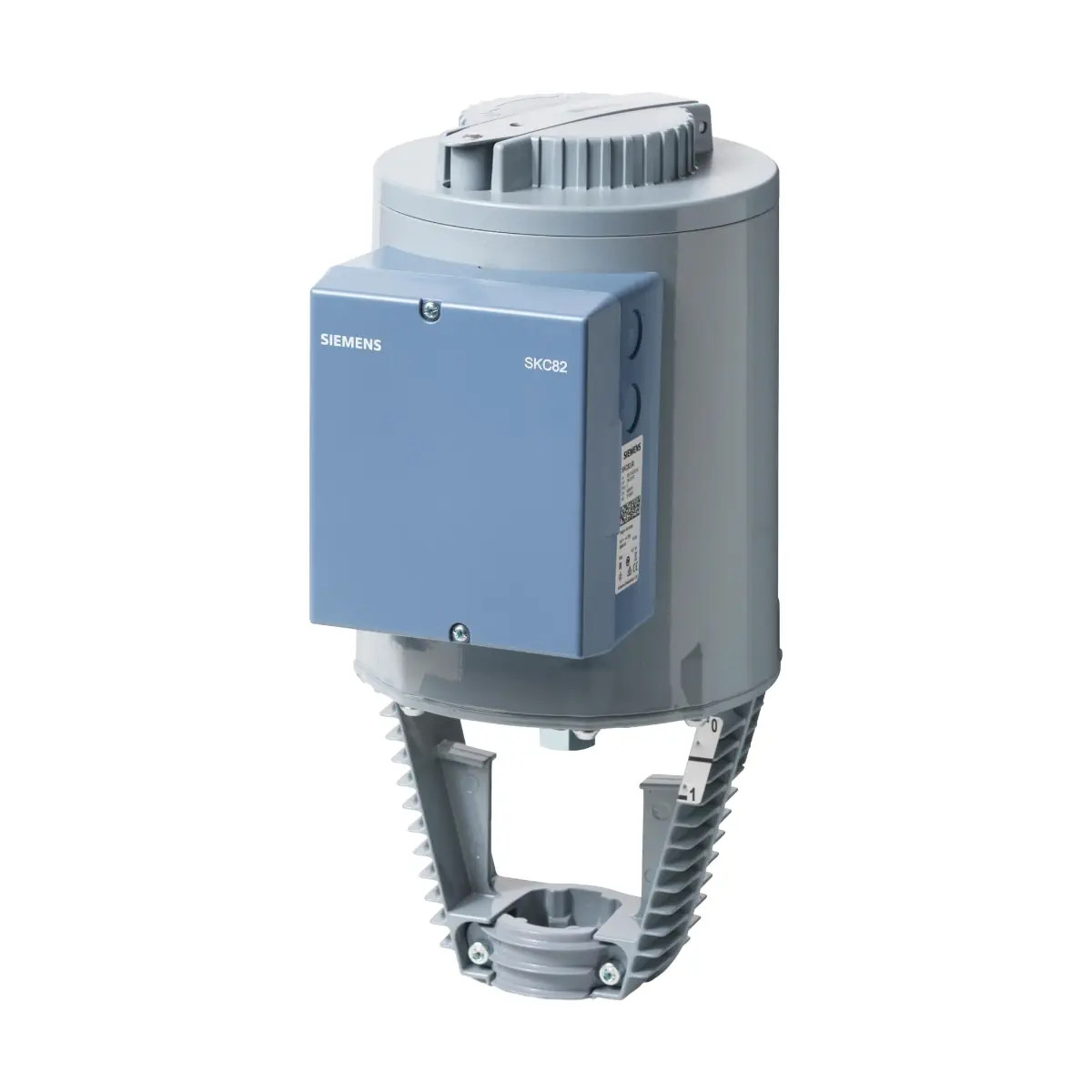

SKC82.60 Siłownik elektrohydrauliczny, 40 [mm], 2800 [N], 3-stawne, 24 [V] AC, 120 [s]

Siemens SKC82.60 to masywny siłownik elektrohydrauliczny o sile 2800 N, przeznaczony do zaworów o skoku 40 mm. Zasilany z sieci 24 V AC (SELV/PELV) i sterowany sygnałem 3-stawnym, współpracuje z kołnierzowymi zaworami przelotowymi i trójdrogowymi Siemens serii VVF.., VVG.., VXF.. i VXG.. w dużych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Siłownik montuje się bezpośrednio na zaworze, bez konieczności wykonywania wstępnych nastaw, a zintegrowane pokrętło sterowania ręcznego i wskaźnik położenia ułatwiają uruchomienie i serwis.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SKC82.60
• Typ urządzenia: siłownik elektrohydrauliczny do zaworów o skoku 40 mm
• Zasilanie: 24 V AC ±20% (SELV/PELV), 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 2800 N
• Skok nominalny zaworu: 40 mm
• Czas przebiegu (50 Hz): ok. 120 s dla pełnego otwarcia i 120 s dla pełnego zamknięcia
• Wersja bez funkcji bezpieczeństwa: brak sprężyny powrotnej realizującej automatyczne zamknięcie po zaniku zasilania
• Montaż: bezpośrednio na zaworze, bez dodatkowych nastaw mechanicznych
• Sterowanie ręczne: pokrętło z rozkładaną dźwignią oraz czytelny wskaźnik położenia (0…100% skoku)
• Stopień ochrony obudowy: IP54 (przy montażu od pozycji pionowej do poziomej)
• Temperatura medium w zaworze: -25…220 °C (dla < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…<55 °C
• Wilgotność otoczenia (praca): 5…95% r.h. (bez kondensacji)
• Obudowa siłownika: aluminium (odlew ciśnieniowy)
• Obejma, obudowa elektroniki, pokrętło: tworzywo sztuczne
• Przekrój przewodów sterujących: 0,5…2,5 mm² (AWG 21…14)
• Doprowadzenie kabli: 4 × dławik M20 (∅ 20,5 mm)
• Masa: ok. 9,8 kg

Zastosowanie

Siłownik SKC82.60 jest przeznaczony do sterowania dużymi zaworami przelotowymi (2-drogowymi) oraz trójdrogowymi Siemens o skoku 40 mm, stosowanymi w wodnych i wysokotemperaturowych instalacjach HVAC jako zawory regulacyjne lub odcinające bezpieczeństwa. Typowe obszary zastosowań to:

• instalacje grzewcze (obiegi kotłowe, wymienniki ciepła, rozdzielacze)
• systemy wentylacyjne i klimatyzacyjne w budynkach komercyjnych oraz przemysłowych
• układy regulacji przepływu i temperatury w węzłach cieplnych

Siłownik współpracuje z szerokim zakresem zaworów kołnierzowych Siemens, m.in.:

• Zawory przelotowe VVF../VVG.. (2-drogowe): VVF21.., VVF22.., VVF31.., VVF32.., VVF40.., VVF41.., VVF43.., VVF42.., VVF45.., VVF53.., VVF61.., VVF63..
• Zawory trójdrogowe VXF../VXG..: VXF21.., VXF22.., VXF31.., VXF32.., VXF40.., VXF41.., VXF43.., VXF42.., VXF53.., VXF61.., VXF63..

Siłownik, zawór oraz wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach i nie są fabrycznie zmontowane.

Funkcje i działanie

Budowa elektrohydrauliczna

SKC82.60 jest siłownikiem elektrohydraulicznym. Ruch trzpienia zaworu realizowany jest przez układ pompy hydraulicznej i sprężyny:

• pompa hydrauliczna tłoczy olej ze zbiornika oleju do komory ciśnieniowej, powodując przemieszczenie cylindra ciśnieniowego i ruch trzpienia zaworu,
• przy otwieraniu zaworu cylinder przesuwa się w dół, trzpień zaworu wsuwa się, a sprężyna w układzie zostaje naprężona,
• przy zamykaniu zaworu olej wraca do zbiornika, cylinder przemieszcza się do góry, trzpień zaworu wysuwa się i zawór się zamyka.

Sterowanie 3-stawne (Y1 / Y2)

Siłownik SKC82.60 sterowany jest sygnałem 3-stawnym poprzez zaciski Y1 i Y2:

• Napięcie na Y1: wysuwanie cylindra siłownika – zawór otwiera się.
• Napięcie na Y2: wsuwanie cylindra siłownika – zawór zamyka się.
• Brak napięcia na Y1 i Y2: cylinder i trzpień zaworu utrzymują aktualne położenie.

Sterowanie ręczne i wskaźnik położenia

• Na obudowie znajduje się pokrętło sterowania ręcznego z rozkładaną dźwignią.
• Po rozłożeniu dźwigni widoczny jest wskaźnik położenia z tarczą z podziałką, informującą o aktualnym położeniu (skoku) zaworu.
• Obrót pokrętła w kierunku zgodnym z ruchem wskazówek zegara przestawia cylinder w dół i otwiera zawór, jednocześnie naprężając sprężynę układu.
• Aby powrócić do pracy automatycznej, dźwignię należy obrócić w kierunku przeciwnym do ruchu wskazówek zegara aż do ogranicznika, tak aby tarcza z podziałką nie była widoczna, a następnie złożyć dźwignię.
• W trybie ręcznym siłownik pozwala na ustawienie stabilnej pozycji zaworu; aby ją utrzymać, należy odłączyć sygnały sterujące (brak sterowania otwórz/zamknij).

Minimalny przepływ objętościowy

Siłownik SKC82.60 można ręcznie ustawić w położeniu > 0% skoku, co umożliwia utrzymanie stałego minimalnego przepływu objętościowego w instalacjach, które tego wymagają (np. zabezpieczenie przed całkowitym zamknięciem obiegu).

Podłączenie elektryczne i okablowanie

• Napięcie zasilające: 24 V AC ±20%, 50/60 Hz (SELV/PELV)
• Maksymalny pobór mocy (50 Hz): 15 VA / 12 W
• Zewnętrzny bezpiecznik linii zasilającej: min. 1,6 A, charakterystyka zwłoczna
• Typ sterowania: sygnał 3-stawny na zaciskach Y1 (OTWÓRZ) i Y2 (ZAMKNIJ)
• Typowe zaciski: SP (potencjał systemowy 24 V AC), SN (neutralny systemowy), Y1 (sygnał OTWÓRZ), Y2 (sygnał ZAMKNIJ)
• Przekrój przewodów: 0,5…2,5 mm² (AWG 21…14)
• Doprowadzenie kabli: 4 otwory na dławiki M20 (∅ 20,5 mm) w obudowie siłownika
• Połączenia należy wykonywać zgodnie z lokalnymi przepisami dotyczącymi instalacji elektrycznych i schematami producenta.

Dane techniczne

• Model: SKC82.60
• Rodzaj napędu: elektrohydrauliczny
• Siła znamionowa: 2800 N
• Skok nominalny: 40 mm
• Czas przebiegu (50 Hz): otwieranie 120 s / zamykanie 120 s
• Funkcja bezpieczeństwa: brak (wersja bez sprężyny powrotnej jako funkcji bezpieczeństwa)
• Maksymalna temperatura czynnika w zaworze: -25…220 °C (dla temperatur poniżej 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…<55 °C
• Temperatura transportu: -30…65 °C
• Temperatura składowania: -15…55 °C
• Wilgotność otoczenia (praca, transport, składowanie): 5…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP54 (od pozycji pionowej do poziomej)
• Norma produktu: EN 60730-x
• Klasa zabezpieczenia (EN 60730): automatyczne działanie typu 1AA / 1AC / działanie modulowane (zgodnie z klasyfikacją producenta)
• Zgodność: oznakowanie CE, zgodność RCM i EAC dla serii SKC..
• Obudowa siłownika: aluminium, odlew ciśnieniowy
• Obejma, obudowa elektroniki, pokrętło: tworzywo sztuczne
• Masa: ok. 9,8 kg

Wyposażenie dodatkowe (opcjonalne)

Dla siłownika SKC82.60 dostępne są następujące akcesoria:

• ASC9.3 – podwójny przełącznik pomocniczy
  Nastawiane punkty przełączania dla sygnalizacji położenia zaworu lub sterowania dodatkowymi urządzeniami.
• ASZ7.3 – potencjometr 0…1000 Ω
  Potencjometr sprzężony ze skokiem siłownika, umożliwiający uzyskanie sygnału zwrotnego położenia w formie rezystancyjnej 0…1000 Ω.
• ASZ6.6 – podgrzewacz trzpienia 24 V AC
  Montowany między zaworem a siłownikiem; stosowany przy temperaturach czynnika poniżej 0 °C, zapobiega zamarzaniu zaworu. Pobór mocy ok. 40 VA / 30 W.

Montaż i eksploatacja

• Montaż bezpośredni na zaworach Siemens o skoku 40 mm, przy użyciu dostarczonej obejmy, bez konieczności regulacji wstępnej.
• Dopuszczalne położenie montażowe: od pionowego do poziomego (siłownik nie powinien być montowany poniżej osi rurociągu).
• Podczas uruchomienia należy sprawdzić okablowanie oraz poprawne działanie sterowania 3-stawnego.
• Siłownik nie wymaga okresowej konserwacji; w trakcie prac serwisowych należy odłączyć zasilanie i obniżyć ciśnienie oraz temperaturę medium w zaworze zgodnie z zaleceniami producenta.

Podsumowanie

Siemens SKC82.60 to wytrzymały siłownik elektrohydrauliczny 24 V AC / 2800 N, zoptymalizowany do współpracy z dużymi zaworami kołnierzowymi Siemens o skoku 40 mm. Proste sterowanie 3-stawne, solidna metalowa obudowa, bezpośredni montaż na zaworze oraz możliwość doposażenia w przełączniki pomocnicze, potencjometr i podgrzewacz trzpienia sprawiają, że jest to pewny wybór do przemysłowych i komercyjnych instalacji HVAC wymagających niezawodnej regulacji przepływu w szerokim zakresie temperatur medium.
