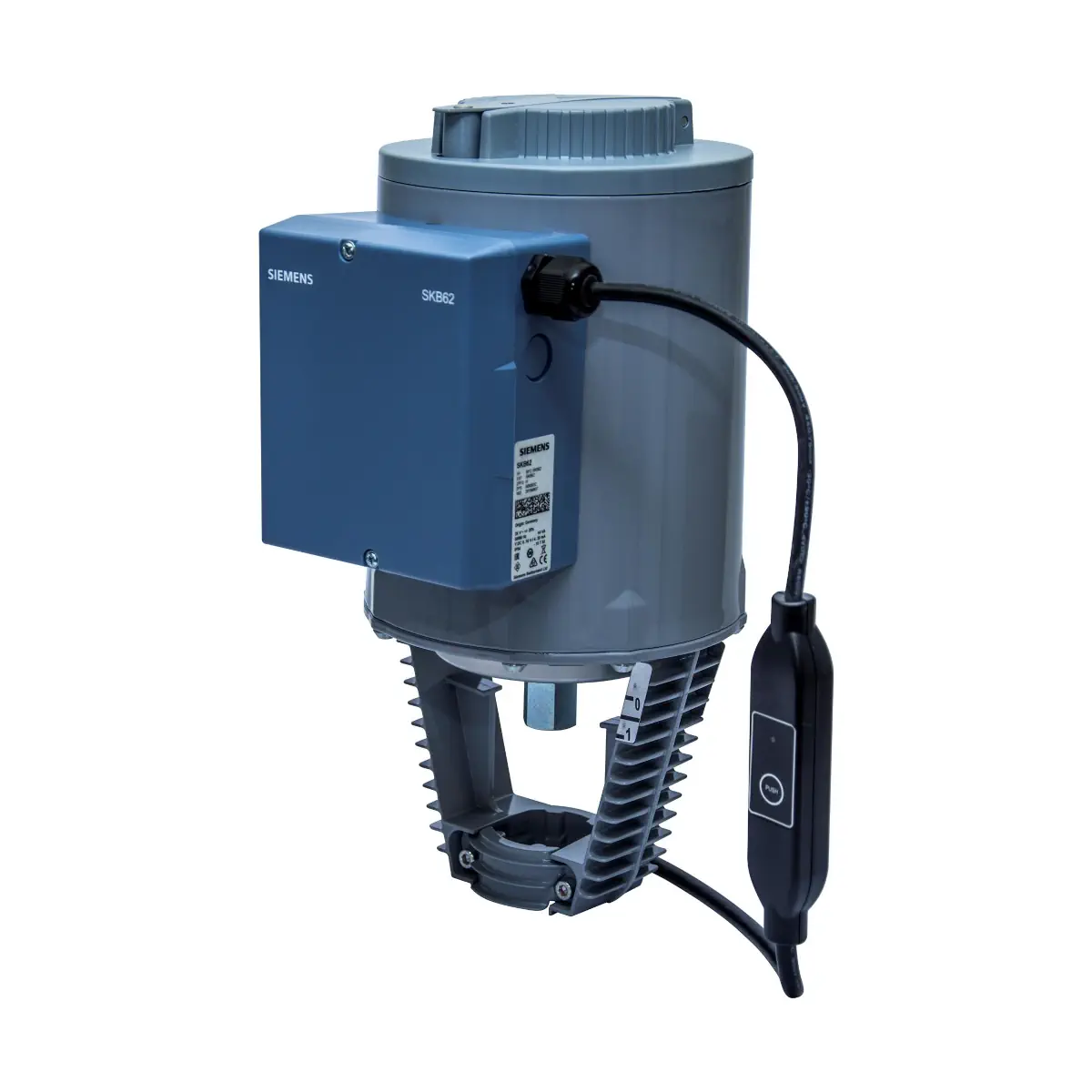

SKB62/MO Siłownik elektrohydrauliczny, skok 20 mm, 2800 N, Modbus RTU, 24 V AC, 120/10 s, maks. 220 °C, sprężyna powrotna

SKB62/MO (S55195-A127) to siłownik elektrohydrauliczny Siemens ACVATIX o sile znamionowej 2800 N, przeznaczony do zaworów o skoku 20 mm w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie zasilane jest napięciem AC 24 V i komunikuje się poprzez RS-485 Modbus RTU (bez galwanicznej separacji). W wersji SKB62/MO zastosowano konwerter Modbus przeznaczony do sterowania analogowego 0...10 V – zalecane jest pozostawienie ustawienia sygnału analogowego siłownika bez zmian (przełącznik nr 1 w położeniu OFF).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SKB62/MO
• Nr magazynowy: S55195-A127
• Typ: siłownik elektrohydrauliczny do zaworów o skoku 20 mm
• Zasilanie: AC 24 V ±20% (SELV/PELV), 50/60 Hz
• Komunikacja: Modbus RTU RS-485 (bez galwanicznej separacji)
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu (50 Hz): otwieranie 120 s, zamykanie 10 s
• Funkcja bezpieczeństwa: sprężyna powrotna – ustawienie w położeniu 0% skoku i zamknięcie zaworu po zaniku sygnału sterującego lub napięcia zasilającego
• Stopień ochrony: IP54 (od pionowej do poziomej)
• Pokrętło sterowania ręcznego oraz wskaźnik położenia
• Kalibracja skoku wymagana przy pierwszym uruchomieniu
• Masa: 9,20 kg

Zastosowanie

SKB62/MO przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens typu VVF.., VVG.., VXF.. i VXG.. o skoku 20 mm, stosowanymi jako zawory regulacyjne lub zawory odcinające bezpieczeństwa w instalacjach HVAC.

Dopuszcza się stosowanie z zaworami innych producentów o skoku 6…20 mm, pod warunkiem, że realizują funkcję bezpieczeństwa „zawór zamknięty w stanie bez zasilania” oraz posiadają odpowiednie przyłącze mechaniczne do zamocowania siłownika.

Funkcje i działanie

Komunikacja Modbus (RS-485)

• Protokół: Modbus RTU RS-485, bez galwanicznej separacji
• Maks. liczba węzłów: 32
• Zakres adresowania: 1...248 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω, włączany elektronicznie (nastawa fabryczna: wyłączony)

• Konwerter Modbus przeznaczony jest do sterowania analogowego 0...10 V.
• Ustawienie sygnału analogowego siłownika należy pozostawić bez zmian (przełącznik nr 1 w położeniu OFF).
• Siłowniki są fabrycznie ustawione na charakterystykę stałoprocentową (przełącznik DIL nr 2 w położeniu OFF).

Funkcja bezpieczeństwa (sprężyna powrotna)

• Po zaniku sygnału sterującego lub napięcia zasilającego otwiera się solenoidalny zawór zwrotny.
• Sprężyna powrotna ustawia siłownik w położeniu 0% skoku, co powoduje zamknięcie zaworu.

Kalibracja skoku

• Podczas pierwszego uruchomienia wymagana jest kalibracja w celu ustalenia położeń 0% i 100% skoku zaworu.
• Procedura uruchamiana jest przez zwarcie styków w otworze kalibracyjnym (po zdjęciu pokrywy).
• Siłownik wykonuje przejazd do 0%, następnie do 100% skoku i przechodzi do położenia wynikającego z sygnału sterującego.

Uwaga: podczas kalibracji dioda LED na konwerterze SKB62/MO miga na czerwono, ponieważ sygnał sterujący i sygnał zwrotny położenia nie zgadzają się; jest to interpretowane jako blokada i sygnalizowane jako błąd.

Sterowanie ręczne i tryb automatyczny

• Sterowanie ręczne: po rozłożeniu dźwigni i obracaniu jej zgodnie z ruchem wskazówek zegara następuje otwieranie zaworu; na wskaźniku położenia widoczna jest czerwona tarcza z podziałką.
• W trybie ręcznym sygnały sterujące mogą bardziej otworzyć zawór, ale nie mogą przestawić go do położenia 0% skoku.
• Powrót do automatyki: obracać dźwignię przeciwnie do ruchu wskazówek zegara aż do ogranicznika (pozycja 0%); gdy tarcza nie jest widoczna, dźwignię można złożyć.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V (zaciski systemowe: G – potencjał systemowy, G0 – neutralny systemowy)
• Interfejs Modbus: REF (linia odniesienia), + (Bus+), - (Bus-)
• SKB62/MO: kabel montowany fabrycznie, długość 0,9 m, 5 × 0,75 mm²
• Kolory żył (Modbus RTU): G0 – czarny, G – czerwony, REF – fioletowy, + – szary, - – różowy

Dane techniczne

• Napięcie zasilające: AC 24 V ±20% (SELV/PELV)
• Częstotliwość: 50/60 Hz
• Maks. pobór mocy (50 Hz): 14 VA / 10 W
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu (50 Hz): otwieranie 120 s, zamykanie 10 s
• Maks. dopuszczalna temperatura czynnika (w podłączonym zaworze): -25...220 °C
• Dla czynnika < 0 °C: wymagany podgrzewacz trzpienia ASZ6.6
• Stopień ochrony obudowy: IP54
• Warunki pracy (otoczenie): -15...<55 °C, 5...95% r.h. (bez kondensacji)
• Materiał obudowy siłownika: aluminium (odlew ciśnieniowy)
• Obudowa elektroniki: tworzywo sztuczne
• Masa: 9,20 kg

Montaż

• Siłownik przeznaczony jest do bezpośredniego montażu na zaworze.
• Wysokość siłownika od korpusu zaworu: 375 mm (bez dźwigni rewersji skoku ASK51) / 432 mm (z ASK51).
• Zalecana minimalna przestrzeń montażowa: > 100 mm (montaż/podłączenie/obsługa) oraz > 200 mm (czynności serwisowe).

Podsumowanie

Siemens SKB62/MO to ciężki, przemysłowy siłownik elektrohydrauliczny 2800 N do zaworów 20 mm, zasilany AC 24 V i wyposażony w komunikację Modbus RTU (RS-485). Dzięki sprężynie powrotnej zapewnia bezpieczne domknięcie zaworu w przypadku zaniku zasilania lub sygnału sterującego, a sterowanie ręczne i wskaźnik położenia ułatwiają uruchomienie oraz serwis w instalacjach HVAC.
