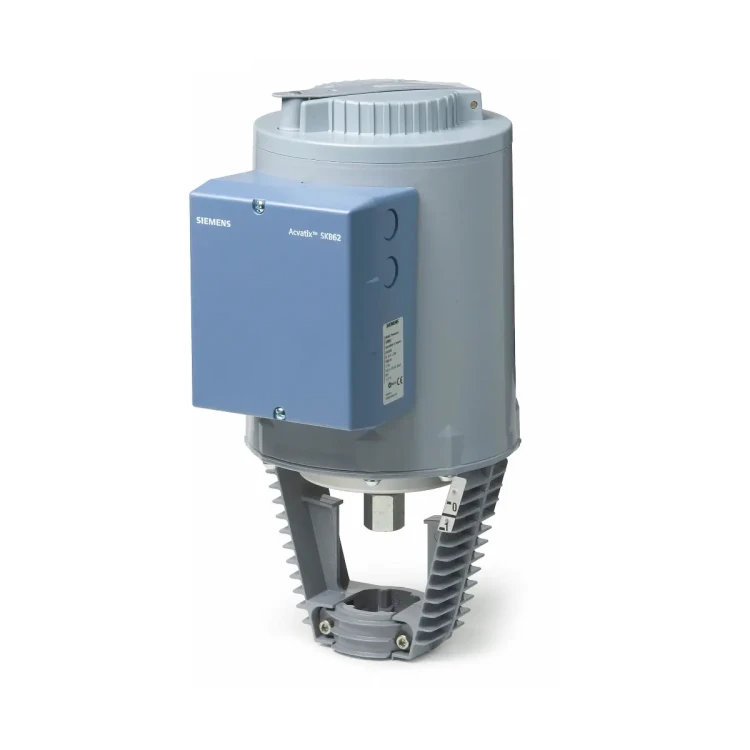

SKB62 Siłownik elektrohydrauliczny, 20 [mm], 2800 [N], 0..10 [V], 24 [V] AC, 120/10 [s], sprężyna powrotna

SKB62 to elektrohydrauliczny siłownik zaworów z serii ACVATIX firmy Siemens, przeznaczony do bezpośredniego sterowania zaworami przelotowymi i trójdrogowymi o skoku 20 mm w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Napęd zasilany jest napięciem 24 V AC i współpracuje z sygnałem modulującym 0…10 V DC lub 4…20 mA DC (wejście Y) oraz sygnałem rezystancyjnym 0…1000 Ω (wejście Z – sterowanie nadrzędne). Wysoka siła 2800 N, skok 20 mm, wbudowana funkcja bezpieczeństwa ze sprężyną powrotną oraz elektroniczne funkcje kalibracji i sygnalizacji zapewniają precyzyjną i bezpieczną pracę w wymagających aplikacjach.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SKB62
• Typ urządzenia: elektrohydrauliczny siłownik do zaworów o skoku 20 mm
• Zastosowanie: regulacja i odcinanie (również jako zawór bezpieczeństwa) w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Przeznaczone zawory: przelotowe VVF.., VVG.. oraz trójdrogowe VXF.., VXG.. Siemens o skoku 20 mm
• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz (SELV / PELV)
• Maks. pobór mocy: 14 VA / 10 W
• Sygnał sterujący (Y): 0…10 V DC lub 4…20 mA DC (modulacja skoku)
• Wejście nadrzędne (Z): sterowanie rezystancją 0…1000 Ω (wymuszenie położenia zaworu niezależnie od sygnału Y)
• Sygnał zwrotny położenia (U): 0…9,8 V DC lub 4…19,6 mA DC
• Siła nominalna: 2800 N
• Skok nominalny zaworu: 20 mm
• Czas przebiegu (23 °C): otwieranie ok. 120 s, zamykanie ok. 10 s
• Czas zadziałania funkcji bezpieczeństwa: ok. 10 s (sprężyna powrotna)
• Funkcja bezpieczeństwa: zawór zamknięty w stanie bez zasilania – sprężyna powrotna ustawia siłownik w położeniu 0% skoku
• Wybór charakterystyki: liniowa lub stałoprocentowa (logarytmiczna), ustawiana przełącznikami DIL
• Elektroniczna kalibracja skoku: automatyczne wyznaczenie położeń 0% i 100% zaworu
• Dwukolorowa dioda LED: sygnalizacja normalnej pracy, trwającej kalibracji, błędu kalibracji oraz zablokowania zaworu
• Sterowanie ręczne: pokrętło z rozkładaną dźwignią i wskaźnikiem położenia (0…100% skoku)
• Stopień ochrony obudowy: IP54 (wg IEC/EN 60529)
• Temperatura medium w zaworze: -25…220 °C (dla temperatur poniżej 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Temperatura otoczenia (praca): -15…<55 °C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Materiał obudowy i obejmy mocującej: aluminium (odlew ciśnieniowy)
• Pokrywa i pokrętło sterowania ręcznego: tworzywo sztuczne
• Masa: ok. 9,20 kg (bez opakowania)
• Standard produktu: EN 60730-x
• Zgodność: CE, RCM, EAC, UL (24 V AC, UL 873)

Zastosowanie

Siłownik SKB62 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens typu VVF.., VVG.., VXF.. i VXG.. o skoku 20 mm, stosowanymi jako zawory regulacyjne lub zawory odcinające bezpieczeństwa w instalacjach:

• grzewczych (układy wody gorącej i przegrzanej),
• wentylacyjnych,
• klimatyzacyjnych.

Siłownik może współpracować również z zaworami innych producentów o skoku 6…20 mm, pod warunkiem:

• zapewnienia funkcji bezpieczeństwa „zawór zamknięty w stanie bez zasilania”,
• posiadania odpowiedniego przyłącza mechanicznego do zamocowania siłownika,
• spełnienia wymagań dotyczących siły przełączenia (≤ 2800 N).

Funkcje i działanie

Zasada działania elektrohydraulicznego

W siłowniku SKB62 pompka hydrauliczna tłoczy olej ze zbiornika do komory ciśnieniowej, powodując przemieszczenie cylindra ciśnieniowego w dół. Trzpień zaworu wsuwany jest do gniazda, co odpowiada otwieraniu zaworu, a sprężyna powrotna zostaje naprężona. Po otwarciu zaworu zwrotnego olej powraca do zbiornika, sprężyna powrotna unosi cylinder, trzpień zaworu wysuwa się i zawór zamyka się.

Sygnał sterujący Y – regulacja modulująca

• Wzrastający sygnał Y (0…10 V / 4…20 mA): cylinder siłownika wysuwa się – zawór otwiera się.
• Malejący sygnał Y: cylinder się cofa – zawór zamyka się.
• Stały sygnał Y: siłownik utrzymuje aktualne położenie (skok zaworu pozostaje niezmieniony).

Wejście sterowania nadrzędnego Z

Wejście Z posiada wyższy priorytet niż sygnał regulacyjny Y i umożliwia wymuszenie położenia zaworu:

• Z niepodłączone: położenie zaworu zależy wyłącznie od sygnału Y.
• Z połączone z G: zawór ustawiany jest na 100% skoku (pełne otwarcie, niezależnie od Y).
• Z połączone z G0: zawór ustawiany jest na 0% skoku (pełne zamknięcie, niezależnie od Y).
• Z połączone z M przez rezystor 0…1000 Ω: położenie zaworu jest proporcjonalne do wartości rezystancji (pozycja początkowa ok. 50 Ω, końcowa ok. 900 Ω), bez wpływu sygnału Y.

Funkcja bezpieczeństwa – sprężyna powrotna

Siłownik SKB62 wyposażony jest w funkcję bezpieczeństwa realizowaną przez sprężynę powrotną i solenoidalny zawór zwrotny:

• po zaniku sygnału sterującego lub napięcia zasilającego zawór zwrotny otwiera się,
• naprężona sprężyna powrotna przemieszcza cylinder do góry,
• siłownik przechodzi do położenia 0% skoku, a zawór zostaje zamknięty,
• czas zadziałania funkcji bezpieczeństwa wynosi ok. 10 s (w temperaturze pokojowej).

Sterowanie ręczne i minimalny przepływ

• Po rozłożeniu dźwigni na pokrętle sterowania ręcznego widoczny jest wskaźnik położenia z podziałką 0…100% skoku.
• Obrót pokrętła zgodnie z ruchem wskazówek zegara przemieszcza cylinder w dół – zawór otwiera się, a sprężyna powrotna jest naprężana.
• Ustawione ręcznie położenie > 0% skoku pozwala zrealizować stały minimalny przepływ niezależnie od sygnałów sterujących (po odłączeniu Y i Z lub wyłączeniu zasilania).
• Do pracy w trybie automatycznym dźwignia musi być złożona, a pokrętło obrócone w kierunku przeciwnym do ruchu wskazówek zegara do pozycji krańcowej (skok 0%).

Elektroniczna kalibracja skoku

Aby precyzyjnie przyporządkować sygnał sterujący do rzeczywistego skoku zaworu, siłownik SKB62 posiada funkcję kalibracji skoku:

• po zainicjowaniu kalibracji (zwarcie styków w otworze kalibracyjnym) siłownik przechodzi kolejno do położenia 0% skoku (zawór zamknięty), a następnie 100% skoku (zawór całkowicie otwarty),
• zmierzone położenia są zapamiętywane w elektronice,
• podczas kalibracji zielona dioda LED miga,
• po prawidłowym zakończeniu kalibracji zielona dioda świeci światłem ciągłym, a sygnał zwrotny U odpowiada rzeczywistemu położeniu zaworu.

Wskaźnik stanu pracy – dioda LED

Dwukolorowa dioda LED (widoczna po zdjęciu pokrywy) informuje o stanie pracy siłownika:

• Zielona – świeci ciągle: normalna praca, tryb automatyczny, brak błędów.
• Zielona – miga: trwa procedura kalibracji skoku.
• Czerwona – świeci ciągle: błąd kalibracji skoku lub błąd wewnętrzny (wymagana kontrola montażu / elektroniki).
• Czerwona – miga: wykryto zablokowany zawór; konieczna kontrola zaworu i ponowne uruchomienie kalibracji.
• LED zgaszona: brak zasilania lub awaria elektroniki.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC ±20%, 50/60 Hz (SELV / PELV)
• Zaciski zasilania: G (potencjał systemowy), G0 (neutralny systemowy)
• Wejście sterujące: Y (0…10 V DC lub 4…20 mA DC), M (neutralny pomiarowy)
• Wejście nadrzędne: Z (sterowanie nadrzędne / wymuszenie położenia)
• Wyjście sygnału zwrotnego: U (0…9,8 V DC lub 4…19,6 mA DC)
• Maks. prąd obciążenia sygnału U: dostosowany do impedancji obciążenia:
  • dla napięcia: R_obc. > 10 kΩ,
  • dla prądu: R_obc. < 500 Ω.
• Przekrój żył przewodów: 0,5…2,5 mm² (AWG 21…14)
• Zewnętrzny bezpiecznik linii zasilającej: min. 1 A, maks. 10 A (charakterystyka powolna)
• Przepusty kablowe obudowy: 4 × M20 (otwory Ø20,5 mm; wersje SKB..U z otworami pod złącza ½")

Dane techniczne – SKB62

• Napięcie zasilania: 24 V AC ±20%, 50/60 Hz (SELV / PELV)
• Maks. pobór mocy (50 Hz): 14 VA / 10 W
• Siła znamionowa: 2800 N
• Skok nominalny: 20 mm
• Czas przebiegu przy 23 °C: ok. 120 s (otwieranie), ok. 10 s (zamykanie)
• Czas przebiegu funkcji bezpieczeństwa: ok. 10 s (przejście do 0% skoku)
• Sygnał sterujący (Y):
  • napięcie: 0…10 V DC, R_we ≈ 100 kΩ,
  • prąd: 4…20 mA DC, R_we ≈ 240 Ω,
  • rozdzielczość sygnału: < 1%, histereza ok. 1%.
• Wejście Z (sterowanie nadrzędne):
  • rezystor 0…1000 Ω,
  • Z niepodłączone – sterowanie tylko z wejścia Y,
  • Z na G – wymuszone pełne otwarcie,
  • Z na G0 – wymuszone pełne zamknięcie,
  • Z przez R 0…1000 Ω na M – położenie zaworu proporcjonalne do wartości R.
• Sygnał zwrotny położenia (U):
  • 0…9,8 V DC, R_obc. > 10 kΩ, lub
  • 4…19,6 mA DC, R_obc. < 500 Ω.
• Charakterystyka przepływu: liniowa lub stałoprocentowa (logarytmiczna), wybierana przełącznikami DIL
• Stopień ochrony: IP54
• Warunki otoczenia (praca): temperatura -15…<55 °C, wilgotność 5…95% r.h. (bez kondensacji)
• Warunki transportu: -30…65 °C, 5…95% r.h. (bez kondensacji)
• Warunki składowania: -15…55 °C, 5…95% r.h. (bez kondensacji)
• Temperatura medium w zaworze: -25…220 °C (dla mediów < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Materiał korpusu i obejmy: aluminium (odlew ciśnieniowy)
• Materiał pokrywy i pokrętła: tworzywo sztuczne
• Masa siłownika: ok. 9,20 kg

Wyposażenie dodatkowe (dla SKB62)

• ASC1.6 – przełącznik pomocniczy:
  • do montażu na siłowniku SKB62,
  • obciążalność styków: 24 V AC, 10 mA…4 A (obciążenie rezystancyjne), 2 A (indukcyjne),
  • punkt przełączania: 0…5% skoku siłownika.
• ASZ6.6 – podgrzewacz trzpienia:
  • dla mediów o temperaturze poniżej 0 °C (zapobieganie zamarzaniu zaworu),
  • zasilanie: 24 V AC ±20%, pobór mocy 40 VA / 30 W.
• ASK51 – dźwignia rewersji skoku:
  • mechaniczna zmiana kierunku działania – 0% skoku siłownika odpowiada 100% skoku zaworu,
  • montaż między siłownikiem a zaworem.

Montaż

• Bezpośredni montaż na zaworach Siemens VVF.., VVG.., VXF.., VXG.. o skoku 20 mm – bez konieczności dodatkowych nastaw mechanicznych.
• Siłownik mocowany jest za pomocą obejmy mocującej i łącznika trzpienia do trzpienia zaworu.
• Dopuszczalna orientacja: pionowo nad zaworem lub z odchyleniem do 90°, zgodnie z rysunkiem producenta.
• Należy zapewnić wolną przestrzeń:
  • min. 100 mm nad siłownikiem,
  • min. 200 mm z boku – dla wygodnego montażu, podłączenia przewodów i serwisu.
• Przy mediach < 0 °C trzpień zaworu i obejma mocująca nie mogą być izolowane, aby zapewnić cyrkulację powietrza wokół podgrzewacza ASZ6.6.

Podsumowanie

Siemens SKB62 to zaawansowany elektrohudrauliczny siłownik o sile 2800 N ze zintegrowaną funkcją bezpieczeństwa (sprężyna powrotna), przeznaczony do zaworów o skoku 20 mm w instalacjach HVAC. Zasilanie 24 V AC, sygnał sterujący 0…10 V / 4…20 mA, wybór charakterystyki przepływu, elektroniczna kalibracja skoku, sygnał zwrotny położenia oraz wejście sterowania nadrzędnego Z umożliwiają precyzyjną, elastyczną regulację i łatwą integrację z nowoczesnymi systemami automatyki budynkowej. Solidna obudowa IP54, możliwość pracy z medium do 220 °C oraz dostępne wyposażenie dodatkowe sprawiają, że SKB62 jest niezawodnym napędem do wymagających aplikacji regulacyjnych i bezpieczeństwa.
