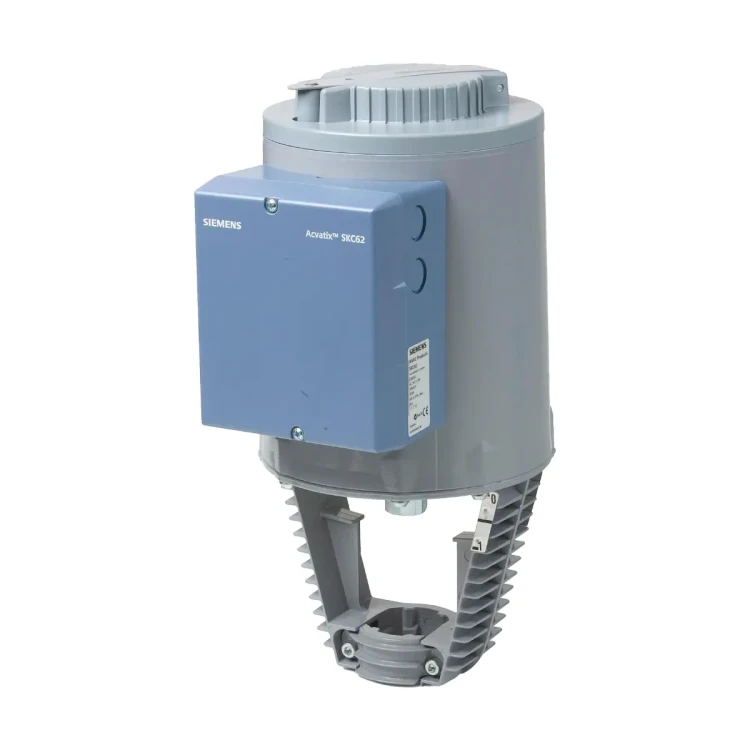

SKC62 Siłownik elektrohydrauliczny, 40 [mm], 2800 [N], 0..10 [V], 24 V [AC], 120/20 [s], sprężyna powrotna

SKC62 to wydajny siłownik elektrohydrauliczny ACVATIX o skoku 40 mm i sile nominalnej 2800 N, zasilany z sieci AC 24 V i sterowany sygnałem modulującym 0…10 V DC, 4…20 mA lub 0…1000 Ω. Wyposażony jest w funkcję bezpieczeństwa ze sprężyną powrotną (zawór zamknięty przy zaniku zasilania), elektronikę standardową z wyborem charakterystyki przepływu (liniowa / stałoprocentowa), sygnał zwrotny położenia, kalibrację skoku, diodowy wskaźnik stanu pracy oraz wejście sterowania nadrzędnego. Przeznaczony jest do bezpośredniego montażu na zaworach regulacyjnych Siemens VVF.. i VXF.. o skoku 40 mm w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: SKC62
• Typ urządzenia: siłownik elektrohydrauliczny z elektroniką standardową i sprężyną powrotną (funkcja bezpieczeństwa)
• Zastosowanie: sterowanie zaworami przelotowymi i trójdrogowymi Siemens typu VVF.. i VXF.. o skoku 40 mm w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz (SELV / PELV)
• Sygnał sterujący (wejście Y): 0…10 V DC lub 4…20 mA DC (impedancja wejściowa 100 kΩ dla napięcia, 240 Ω dla prądu) albo 0…1000 Ω
• Wejście sterowania nadrzędnego (Z): rezystor 0…1000 Ω – wymuszenie położenia zaworu z priorytetem nad sygnałem Y
• Sygnał zwrotny położenia (U): 0…9,8 V DC lub 4…19,6 mA DC
• Charakterystyka przepływu: wybierana przełącznikami DIL – liniowa lub stałoprocentowa
• Funkcja bezpieczeństwa: sprężyna powrotna ustawia siłownik w położeniu 0% skoku (zawór zamknięty) przy zaniku zasilania lub sygnału sterującego, czas przebiegu funkcji bezpieczeństwa ok. 20 s
• Siła nominalna: 2800 N
• Skok nominalny: 40 mm
• Czas przebiegu (przy 23°C, 50 Hz): otwieranie ok. 120 s, zamykanie ok. 20 s
• Wskaźnik stanu pracy: dwukolorowa dioda LED (zielona / czerwona) sygnalizująca normalną pracę, kalibrację, błąd kalibracji oraz zablokowanie zaworu
• Kalibracja skoku: automatyczne wyznaczenie położeń 0% i 100% skoku zaworu po uruchomieniu procedury kalibracji
• Sterowanie ręczne: pokrętło z dźwignią sterowania ręcznego i czytelnym wskaźnikiem położenia (0…1)
• Stopień ochrony obudowy: IP54 (wg IEC/EN 60529)
• Warunki pracy: temperatura otoczenia -15…<55°C, wilgotność 5…95% r.h. (bez kondensacji)
• Temperatura czynnika w zaworze: -25…+220°C (dla temperatur < 0°C wymagany podgrzewacz trzpienia ASZ6.6)
• Obudowa: odlew ciśnieniowy z aluminium, pokrywa i pokrętło sterowania ręcznego z tworzywa sztucznego
• Masa (bez opakowania): ok. 9,85 kg
• Stopień automatyki: działanie modulujące (wg IEC/EN 60730, typ 1AA / 1AC)
• Zgodność i certyfikaty: EN 60730-x, zgodność elektromagnetyczna dla środowiska mieszkalnego, handlowego, lekko uprzemysłowionego i przemysłowego, znaki CE, RCM, EAC, UL / cUL (UL 873)
• Bezobsługowość: siłownik nie wymaga okresowej konserwacji

Zastosowanie

SKC62 przeznaczony jest do sterowania zaworami przelotowymi i trójdrogowymi Siemens o skoku 40 mm stosowanymi jako zawory regulacyjne lub odcinające bezpieczeństwa w instalacjach:

• ogrzewania wodnego,
• chłodzenia,
• wentylacji i klimatyzacji (HVAC).

Siłownik współpracuje z następującymi rodzinami zaworów Siemens:

• Zawory przelotowe VVF.. (regulacyjne lub odcinające):
  • VVF21.., VVF22..
  • VVF31.., VVF32..
  • VVF40.., VVF42..
  • VVF41.., VVF45..
  • VVF43.., VVF53.., VVF61..
• Zawory trójdrogowe VXF.. (mieszające / rozdzielające):
  • VXF21.., VXF22..
  • VXF31.., VXF32..
  • VXF40.., VXF42..
  • VXF41.., VXF43..
  • VXF53.., VXF61..

Dopuszczalne różnice ciśnień Δpmax i ciśnienia zamykające Δps dla konkretnych kombinacji zawór–siłownik podane są w kartach katalogowych odpowiednich zaworów.

Zgodnie z wymaganiami katalogowymi, możliwe jest również stosowanie zaworów innych producentów o skoku w zakresie 12…40 mm, pod warunkiem spełnienia następujących kryteriów:

• zawór realizuje funkcję bezpieczeństwa „zamknięty w stanie bez zasilania”,
• posiada przyłącze mechaniczne kompatybilne z siłownikiem SKC62.

Funkcje i działanie

Zasada działania elektrohydraulicznego

• Wbudowana pompa hydrauliczna tłoczy olej ze zbiornika do komory ciśnieniowej, przesuwając cylinder ciśnieniowy w dół i powodując otwieranie zaworu; jednocześnie napręża się sprężyna powrotna.
• Podczas zamykania zaworu otwiera się solenoidalny zawór zwrotny, olej wraca do zbiornika, a naprężona sprężyna powrotna przemieszcza cylinder ku górze, wysuwając trzpień zaworu i zamyka zawór.
• Siła znamionowa 2800 N zapewnia pewne domknięcie zaworów kołnierzowych dużych średnic w szerokim zakresie ciśnień roboczych.

Sterowanie modulujące (wejście Y)

• Sygnał wejściowy Y: 0…10 V DC lub 4…20 mA DC (wybierane przełącznikami DIL); rozdzielczość < 1%, histereza ok. 1%.
• Wzrastający sygnał Y powoduje wysuwanie cylindra siłownika i otwieranie zaworu (zwiększanie skoku).
• Malejący sygnał Y powoduje wsuwanie cylindra i zamykanie zaworu (zmniejszanie skoku).
• Przy stałym sygnale Y cylinder i trzpień zaworu utrzymują aktualne położenie.
• Przebieg zależności Y–przepływ można ustawić jako liniowy lub stałoprocentowy (logarytmiczny), dopasowując charakterystykę zaworu / układu regulacji.

Funkcja bezpieczeństwa (sprężyna powrotna)

• Siłownik SKC62 wyposażony jest w sprężynę powrotną oraz solenoidalny zawór zwrotny.
• Po zaniku sygnału sterującego lub zaniku napięcia zasilającego 24 V AC zawór zwrotny otwiera się, a sprężyna powrotna ustawia siłownik w położeniu 0% skoku, powodując zamknięcie zaworu.
• Czas przebiegu funkcji bezpieczeństwa: ok. 20 s (w temp. pokojowej 23°C).
• Funkcja bezpieczeństwa działa niezależnie od nastaw charakterystyki sygnału sterującego.

Sterowanie nadrzędne (zacisk Z)

• Wejście Z ma priorytet nad wejściem Y i umożliwia wymuszenie położenia zaworu.
• Z niepodłączone: położenie zaworu jest określone wyłącznie przez sygnał sterujący Y.
• Z podłączone do G (potencjał systemowy 24 V AC): zawór jest całkowicie otwarty, sygnał Y nie ma wpływu.
• Z podłączone do G0 (neutralny systemowy): zawór jest całkowicie zamknięty, sygnał Y nie ma wpływu.
• Z podłączone do M poprzez rezystor 0…1000 Ω: położenie zaworu jest proporcjonalne do wartości rezystancji (sterowanie nadrzędne wymuszające zadaną pozycję).

Kalibracja skoku

• Podczas pierwszego uruchomienia lub po zmianach w instalacji zaleca się przeprowadzenie kalibracji skoku.
• Procedura:
  • mechanicznie połączyć siłownik SKC62 z zaworem Siemens,
  • ustawić siłownik w trybie pracy automatycznej i zasilić napięciem 24 V AC,
  • za pomocą narzędzia zewrzeć styki w otworze kalibracyjnym (oznaczenie „Calib.”) – rozpoczyna się automatyczna procedura kalibracji,
  • siłownik kolejno przechodzi do położenia 0% skoku (zawór zamknięty), następnie do 100% skoku (zawór otwarty) i zapamiętuje zmierzone wartości,
  • po zakończeniu kalibracji siłownik ustawia zawór w położeniu wynikającym z aktualnego sygnału Y / wejścia Z.
• W trakcie kalibracji sygnał zwrotny U jest nieaktywny, a zielona dioda LED miga.
• Kalibrację można powtarzać dowolną liczbę razy.

Sygnalizacja LED i diagnostyka

SKC62 wyposażony jest w dwukolorową diodę LED sygnalizującą stan pracy (widoczną po zdjęciu pokrywy).

• Zielona – świeci ciągle: normalna praca, działanie automatyczne bez błędów.
• Zielona – miga: trwa procedura kalibracji skoku.
• Czerwona – świeci ciągle: błąd kalibracji skoku lub błąd wewnętrzny elektroniki (wymagana ponowna kalibracja lub wymiana elektroniki).
• Czerwona – miga: wykryto zablokowany zawór (należy sprawdzić zawór i ponownie uruchomić kalibrację).
• LED zgaszona: brak zasilania lub awaria elektroniki; należy sprawdzić zasilanie i okablowanie.

Sterowanie ręczne i minimalny przepływ

• Na obudowie znajduje się pokrętło sterowania ręcznego z dźwignią oraz wskaźnik położenia w zakresie 0…1.
• Do przejścia w tryb ręczny należy rozłożyć dźwignię, co odsłania wskaźnik położenia z podziałką.
• Obrót dźwigni/pokrętła w kierunku wskazówek zegara powoduje otwieranie zaworu (przemieszczenie cylindra w dół i naprężenie sprężyny).
• W trybie ręcznym sygnały Y i Z mogą jedynie dodatkowo otworzyć zawór, ale nie mogą go przestawić do położenia 0% skoku.
• Aby utrzymać ręcznie ustawione położenie, należy wyłączyć zasilanie lub odłączyć sygnały sterujące Y i Z.
• Możliwe jest ręczne ustawienie położenia > 0% skoku, co pozwala na realizację stałego minimalnego przepływu w wybranych aplikacjach.
• Do pracy w trybie automatycznym dźwignia musi być złożona na pokrętle; przed złożeniem należy obrócić ją przeciwnie do ruchu wskazówek zegara aż do położenia, w którym na wskaźniku nie widać już tarczy z podziałką.

Podłączenie elektryczne i okablowanie

• Zasilanie: AC 24 V ±20%, 50/60 Hz (SELV / PELV), pobór mocy maks. ok. 21 VA / 15 W.
• Zalecany bezpiecznik sieciowy (zwłoczny): min. 1,6 A, maks. 10 A.
• Przekrój żył przewodów: 0,5…2,5 mm² (AWG 21…14).
• Zaciski:
  • G / G0: potencjał systemowy 24 V AC / neutralny systemowy,
  • Y: wejście sygnału sterującego 0…10 V DC lub 4…20 mA DC,
  • U: wyjście sygnału zwrotnego położenia 0…9,8 V DC lub 4…19,6 mA DC,
  • Z: wejście sterowania nadrzędnego (0…1000 Ω),
  • M: neutralny pomiarowy (wspólny dla Y, U, Z).
• Połączenia elektryczne należy wykonać zgodnie z lokalnymi przepisami oraz schematami połączeń producenta, z zachowaniem wymogów bezpieczeństwa osób i mienia.

Dane techniczne

• Model: SKC62
• Typ siłownika: elektrohydrauliczny, modulujący, z funkcją bezpieczeństwa (sprężyna powrotna)
• Zasilanie: AC 24 V ±20%, 50/60 Hz, SELV / PELV
• Maks. pobór mocy (50 Hz): ok. 21 VA / 15 W
• Siła nominalna: 2800 N
• Skok nominalny: 40 mm
• Czas przebiegu (23°C, 50 Hz): otwieranie ok. 120 s, zamykanie ok. 20 s
• Czas przebiegu funkcji bezpieczeństwa: ok. 20 s
• Sygnał sterujący (Y): 0…10 V DC (100 kΩ) lub 4…20 mA DC (240 Ω), rozdzielczość < 1%, histereza ok. 1%
• Wejście sterowania nadrzędnego (Z): 0…1000 Ω (wymuszenie skoku siłownika)
• Sygnał zwrotny położenia (U): 0…9,8 V DC (obciążenie > 10 kΩ) lub 4…19,6 mA DC (obciążenie < 500 Ω)
• Stopień ochrony obudowy: IP54
• Temperatura czynnika w zaworze: -25…+220°C (ASZ6.6 wymagany przy T < 0°C)
• Temperatura otoczenia (praca): -15…<55°C
• Temperatura otoczenia (składowanie): -15…55°C
• Temperatura otoczenia (transport): -30…65°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji) dla transportu, składowania i pracy
• Materiał obudowy i obejmy mocującej: aluminium (odlew ciśnieniowy)
• Pokrywa i pokrętło sterowania ręcznego: tworzywo sztuczne
• Masa: ok. 9,85 kg (bez opakowania)

Wyposażenie dodatkowe dla SKC62

• ASC1.6 – przełącznik pomocniczy
  • Przeznaczony do siłowników serii SKC6.., w tym SKC62.
  • Punkt przełączania: 0…5% skoku siłownika.
  • Obciążalność styków: 24 V AC, 10 mA…4 A (obciążenie rezystancyjne), 2 A (indukcyjne).
• ASZ6.6 – podgrzewacz trzpienia
  • Podgrzewacz trzpienia zaworu do pracy z czynnikami o temperaturze poniżej 0°C.
  • Napięcie zasilania: AC 24 V ±20%.
  • Pobór mocy: ok. 40 VA / 30 W.
  • Zalecany w celu zapobiegania zamarzaniu zaworu.

Montaż i uruchomienie

• Montaż: bezpośrednio na zaworach Siemens VVF.. i VXF.. o skoku 40 mm, za pomocą obejmy mocującej stanowiącej część siłownika – bez potrzeby dodatkowych nastaw wstępnych.
• Orientacja montażu: zgodnie z rysunkiem producenta – typowo pionowo nad zaworem lub z odchyleniem do ok. 90°, z zachowaniem przestrzeni serwisowej.
• Minimalne odległości montażowe: powyżej 100 mm od stropu / ściany oraz ok. 200 mm dla wygodnego podłączenia i obsługi (zgodnie z rysunkiem wymiarowym).
• Przy temperaturach czynnika powyżej 140°C zaleca się izolowanie zaworu (nie izolować obejmy mocującej siłownika i trzpienia zaworu przy zastosowaniu podgrzewacza ASZ6.6, aby zachować cyrkulację powietrza).
• Podczas uruchamiania należy sprawdzić okablowanie, funkcje sterowania oraz przeprowadzić kalibrację skoku (SKC62) zgodnie z procedurą z karty katalogowej.
• Siłownik SKC62 jest urządzeniem bezobsługowym; prace serwisowe sprowadzają się do okresowej kontroli instalacji i ewentualnej ponownej kalibracji.

Podsumowanie

Siemens SKC62 to solidny, elektrohydrauliczny siłownik o sile 2800 N i skoku 40 mm, przeznaczony do dużych zaworów kołnierzowych serii VVF.. i VXF.. w instalacjach HVAC. Zasilanie AC 24 V, modulujące sterowanie 0…10 V / 4…20 mA / 0…1000 Ω, sprężyna powrotna gwarantująca zamknięcie zaworu przy zaniku zasilania, wybór charakterystyki przepływu, sygnał zwrotny położenia, kalibracja skoku, diodowy wskaźnik stanu oraz wejście sterowania nadrzędnego sprawiają, że SKC62 jest kompletnym i bezpiecznym rozwiązaniem do precyzyjnej regulacji przepływu oraz realizacji funkcji bezpieczeństwa w wymagających systemach grzewczych, chłodniczych i klimatyzacyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne niskonapięciowe z zasilaniem 24 V AC, przeznaczone do pracy w obwodach SELV / PELV.
• Montaż, podłączenie elektryczne, uruchomienie i demontaż mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacji elektrycznych.
• Połączenia elektryczne należy wykonywać zgodnie ze schematami producenta. Nieprawidłowe okablowanie lub błędy izolacji przewodów mogą spowodować nieprawidłowe działanie urządzenia albo wyłączenie funkcji bezpieczeństwa instalacji.
• Przed rozpoczęciem prac montażowych lub serwisowych należy wyłączyć zasilanie elektryczne siłownika, wyłączyć pompę obiegu hydraulicznego, zamknąć główny zawór odcinający instalacji, usunąć ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Siłownik należy stosować wyłącznie z kompatybilnymi zaworami i osprzętem przewidzianymi przez producenta. Stosowanie produktów innych producentów może prowadzić do nieprawidłowej pracy urządzenia i utraty gwarancji.
• Siłownik należy montować wyłącznie w dopuszczalnej pozycji montażowej wskazanej przez producenta. Należy zachować minimalną przestrzeń montażową umożliwiającą podłączenie, obsługę i serwis.
• Urządzenie posiada funkcję bezpieczeństwa (sprężyna powrotna). W przypadku zaniku zasilania lub sygnału sterującego siłownik samoczynnie ustawia się w położeniu „0%” skoku i zamyka zawór. Podczas montażu, regulacji i serwisu należy uwzględnić ryzyko nieoczekiwanego ruchu elementów.
• Nie rozbierać korpusu siłownika. Rozbieranie obudowy może uwolnić naprężoną sprężynę powrotną i spowodować obrażenia wskutek szybko poruszających się części.
• W przypadku uszkodzenia obudowy lub pokrywy nie demontować samego siłownika z zaworu. Zawór z siłownikiem należy zdemontować jako całość i przekazać do analizy oraz utylizacji zgodnie z zaleceniami producenta.
• Podczas pracy automatycznej pokrętło sterowania ręcznego musi być ustawione w pozycji automatycznej zgodnie z instrukcją producenta. Nieprawidłowe ustawienie może uniemożliwić prawidłową pracę siłownika.
• Przed pierwszym uruchomieniem wymagane jest przeprowadzenie kalibracji skoku zgodnie z instrukcją producenta. Kalibrację wykonywać tylko przy prawidłowym połączeniu mechanicznym siłownika z zaworem i przy zdjętej pokrywie obudowy.
• Siłownik jest przeznaczony do pracy w określonych warunkach otoczenia: temperatura pracy od -15 do poniżej +55 °C, wilgotność 5...95% bez kondensacji, stopień ochrony IP54. Nie stosować poza podanym zakresem warunków środowiskowych.
• Dopuszczalna temperatura czynnika wynosi od -25 °C do +220 °C. Dla czynników o temperaturze poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Przy stosowaniu podgrzewacza trzpienia do czynników poniżej 0 °C nie wolno izolować obejmy mocującej siłownika ani trzpienia zaworu, aby zapewnić odpowiednią cyrkulację powietrza.
• Rozgrzane elementy instalacji mogą powodować poparzenia. Dotykanie gorących części bez odpowiednich środków ochronnych jest niebezpieczne.
• Wskaźnik LED sygnalizuje stany awaryjne, takie jak błąd kalibracji, błąd wewnętrzny lub zablokowany zawór. W przypadku sygnalizacji błędu należy sprawdzić montaż, zawór i okablowanie oraz postępować zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z obowiązującymi przepisami lokalnymi.
