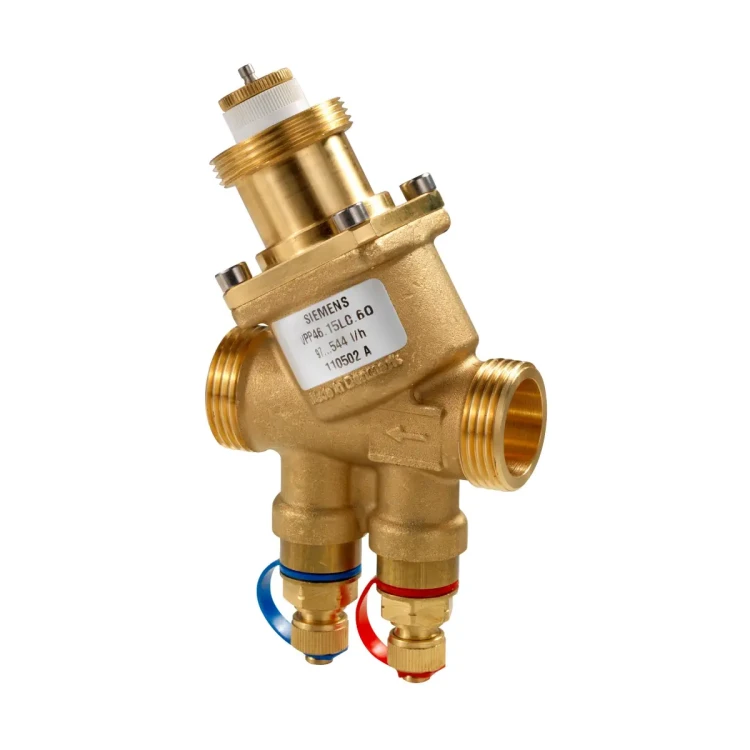

VPP46.10L0.2Q Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN10, V100 = 200 l/h

VPP46.10L0.2Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Wersja Q posiada punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar różnicy ciśnienia Δp na zaworze. Model ten ma średnicę DN 10, przyłącza z gwintem zewnętrznym G 1/2 B oraz zakres nastawy przepływu do 200 l/h.

Najważniejsze cechy

• Producent: Siemens
• Seria / typ: ACVATIX™ – zawór PICV (Pressure Independent Control Valve)
• Model: VPP46.10L0.2Q
• DN: 10
• Przyłącza: gwint zewnętrzny G 1/2 B wg ISO 228-1
• Wbudowany regulator różnicy ciśnienia – utrzymuje ustawiony przepływ w całym zakresie roboczym
• Zakres przepływu (nastawa): 30…200 l/h
• Skok nominalny H100: 2,5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Punkty pomiaru ciśnienia: P+ (czerwona opaska) i P- (niebieska opaska) – pomiar Δp (wersja Q)
• Ciśnienie nominalne: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. różnica ciśnienia na zaworze: 800 kPa
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie DZR (CW602N)

Zastosowanie

VPP46.10L0.2Q jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz obiegów grzewczych i chłodniczych, gdzie wymagane są jednocześnie: stabilna regulacja i automatyczne zrównoważenie hydrauliczne. Stosowany m.in. do obsługi urządzeń końcowych takich jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła. Zawór jest przeznaczony do obiegów zamkniętych.

Budowa i zasada działania (PICV)

Czynnik wpływa do zaworu przez króciec wlotowy A i przepływa przez otwór o zmiennej nastawie, ustawiany na tarczy z podziałką (ograniczenie maksymalnego przepływu). Następnie czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej. Na wyjściu pracuje mechaniczny regulator różnicy ciśnienia, który stabilizuje warunki na części regulacyjnej, dzięki czemu zawór utrzymuje ustawiony przepływ niezależnie od zmian ciśnienia w instalacji (w zakresie roboczym).

Nastawa przepływu i punkty pomiarowe (wersja Q)

• Nastawa maksymalnego przepływu wykonywana jest na tarczy z podziałką (ograniczenie przepływu dla całkowitego otwarcia).
• Zakres nastawy przepływu: 30…200 l/h.
• Δpmin (wymagane minimalne ciśnienie różnicowe dla pracy regulatora) zależy od nastawy i wynosi typowo ok. 14,3…15,8 kPa.
• Wersja Q posiada dwa punkty pomiaru ciśnienia P+ i P- do pomiaru Δp na zaworze PICV (np. manometrem elektronicznym ALE10).
• Uwaga: dla tej grupy nastaw (200 l/h nominalnie) zakres nastaw 0,2 i 0,4 jest niedopuszczalny.

Dane techniczne (VPP46.10L0.2Q)

• PN: 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V₁₀₀) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P, SUE21P
• Temperatura otoczenia: 1…50°C
• Skok nominalny: 2,5 mm
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Punkty pomiaru ciśnienia P/T (na korpusie): G 1/4; iglice 2 mm × 40 mm
• Masa: 0,402 kg
• Wymiary L1: 65 mm

Montaż, uruchomienie i sterowanie ręczne (DN 10…32)

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie montażu: na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem: zalecany filtr lub odmulacz; należy usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Nastawa fabryczna: zawór jest otwarty (musi być otwarty podczas płukania instalacji).
• Sterowanie ręczne: pokrętło sterowania ręcznego jest montowane fabrycznie; obrót zgodnie z ruchem wskazówek zegara powoduje zamykanie.
• Uruchomienie: zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej.

Podsumowanie

Siemens VPP46.10L0.2Q to kompaktowy zawór PICV DN 10 z gwintem zewnętrznym G 1/2 B, umożliwiający jednocześnie regulację i automatyczne zrównoważenie hydrauliczne w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia, nastawiany przepływ 30…200 l/h oraz punkty pomiarowe P+ / P- (wersja Q) czynią go praktycznym rozwiązaniem do instalacji strefowych i pomieszczeniowych po stronie wody.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w zamkniętych obiegach instalacji ogrzewania i chłodzenia oraz instalacjach wentylacyjnych i klimatyzacyjnych, zgodnie z dokumentacją producenta.
• Montaż, uruchomienie, nastawa i demontaż wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta.
• Przed montażem i uruchomieniem należy sprawdzić zgodność modelu VPP46.10L0.2Q z instalacją i dopuszczalnymi parametrami pracy. Zawór ma ciśnienie nominalne PN25, dopuszczalne ciśnienie robocze 2500 kPa (25 bar), a maksymalna różnica ciśnienia nie może przekroczyć 600 kPa.
• Stosować wyłącznie z dopuszczalnymi czynnikami: wodą grzewczą niskiej temperatury, wodą lodową oraz wodą z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Oznaczony na korpusie kierunek przepływu jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłowe działanie lub uszkodzenie zaworu.
• Przed zaworem należy zamontować filtr lub odmulacz oraz usunąć z instalacji zanieczyszczenia i pozostałości po pracach montażowych, np. po spawaniu. Zanieczyszczenia mogą obniżyć trwałość i niezawodność zaworu.
• Zawór musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Zamknięty zawór może ulec uszkodzeniu wskutek silnego uderzenia hydraulicznego.
• Przed zamontowaniem siłownika należy ustawić wymaganą nastawę przepływu zgodnie z tabelami producenta. Podczas uruchomienia należy sprawdzić, czy aktualna nastawa odpowiada wartości projektowej; w razie potrzeby skorygować ustawienie.
• Fabrycznie zawór jest otwarty. Zamknięcie następuje przez obracanie pokrętła sterowania ręcznego zgodnie z ruchem wskazówek zegara. Pokrętło sterowania ręcznego służy do uruchomienia i zabezpieczenia trzpienia, nie jest przeznaczone do długotrwałej obsługi ręcznej.
• W przypadku prac serwisowych należy wyłączyć pompę, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej pełnego ostygnięcia. Jeśli zamontowano siłownik, przed pracami należy również odłączyć zasilanie elektryczne.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. Dławica uszczelniająca nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Rozbieranie zaworu może stwarzać ryzyko obrażeń na skutek szybko poruszających się części pod działaniem sprężyny. Demontaż wykonywać wyłącznie przez wykwalifikowany personel.
• Wersja Q wyposażona jest w punkty pomiaru ciśnienia. Do pomiarów należy używać wyłącznie odpowiednich akcesoriów i nie przekraczać dopuszczalnych zakresów ciśnienia podanych przez producenta osprzętu pomiarowego.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów technicznych i elementów instalacyjnych.
