VPP46.32F4Q Zawór Kombi gwintowany, PN25, DN32, V100 4001 l/h, współpracuje z SSA.., przyłącza G1½

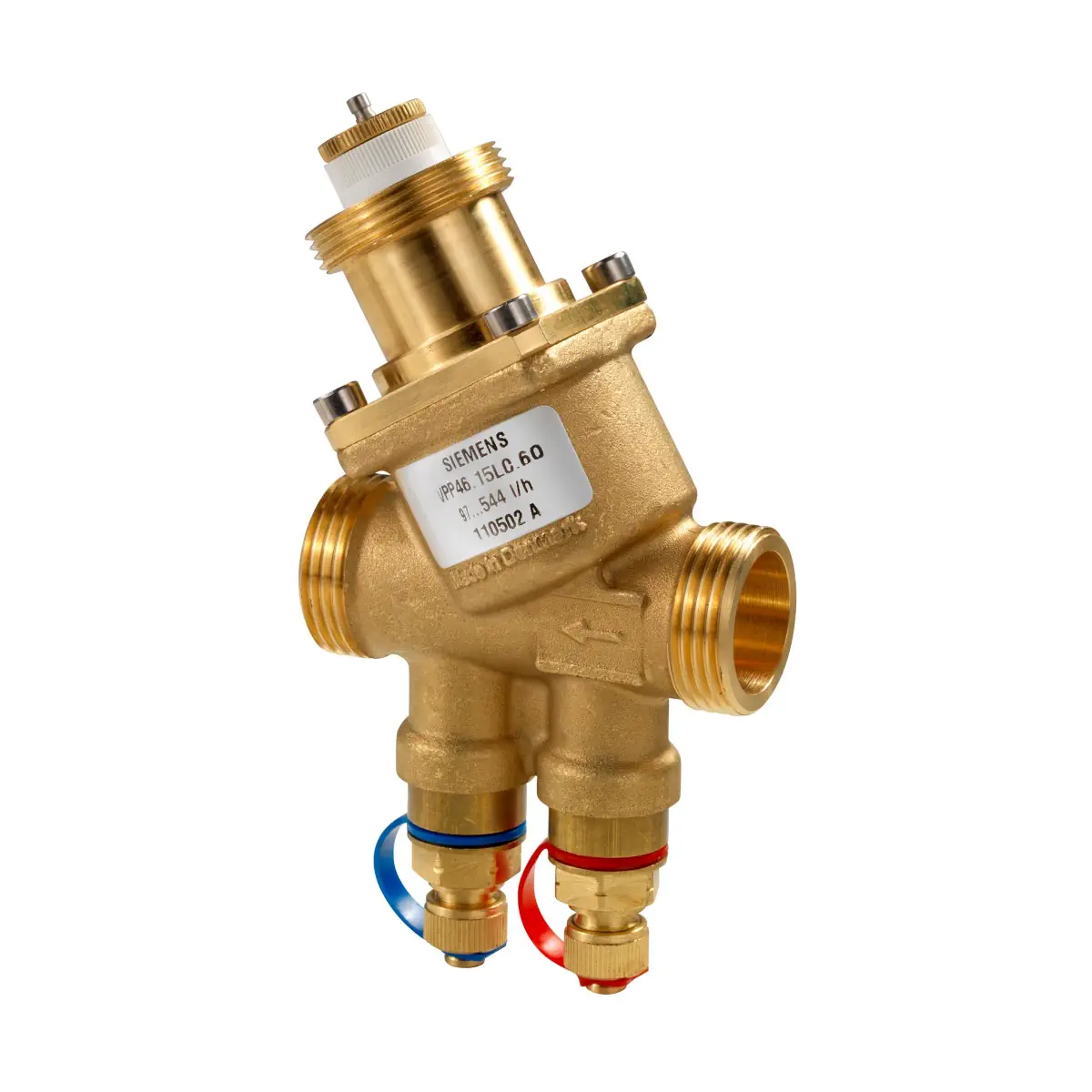

VPP46.32F4Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ do instalacji HVAC, przeznaczony do regulacji po stronie wody i jednoczesnego automatycznego hydraulicznego zrównoważenia odbiorników. Zawór posiada wbudowany regulator różnicy ciśnienia oraz nastawę maksymalnego przepływu na skali. Wersja Q jest wyposażona w dwa punkty pomiaru ciśnienia (P+ i P-), umożliwiające pomiar różnicy ciśnienia Δp na zaworze (np. manometrem Siemens ALE10).

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.32F4Q
• Typ: zawór PICV (Pressure Independent Control Valve) z regulatorem różnicy ciśnienia
• Średnica nominalna: DN 32
• Ciśnienie nominalne: PN 25
• Przyłącza: gwint zewnętrzny G 1½ B wg ISO 228-1
• Wersja Q: punkty pomiaru ciśnienia P+ (czerwona opaska) i P- (niebieska opaska)
• Nastawa przepływu: tarcza z podziałką (ograniczenie maksymalnego przepływu)
• Przepływ objętościowy: v̇min 550 l/h (najmniejszy nastawiany przy H100), v̇100 4001 l/h (przy H100)
• Maks. dopuszczalna różnica ciśnienia: Δpmax 800 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy A i najpierw przechodzi przez otwór o zmiennej nastawie, powiązany z tarczą nastawy (ustawienie wymaganego maksymalnego przepływu). Następnie przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej, sterowany siłownikiem. Przed opuszczeniem zaworu czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje zadany przepływ w zakresie roboczym niezależnie od zmian ciśnienia wlotowego.

Punkty pomiaru ciśnienia (wersja Q)

• P+ (czerwona opaska) i P- (niebieska opaska) umożliwiają pomiar różnicy ciśnienia Δp na zaworze PICV.
• Przyłącza pomiarowe na korpusie: G ¼”
• Iglice: 2 mm × 40 mm

Współpracujące siłowniki

Zawór VPP46.32F4Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens: SSA.., SSD..UT, STA..65.. / STP..65.., SUA21/3P, SUE21P.

• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Skok nominalny (DN 25…32): 5,5 mm

Montaż i uruchomienie

• Obowiązkowy kierunek przepływu: zgodnie ze strzałką na korpusie zaworu.
• Zalecenie montażu: na powrocie (niższa temperatura – korzystnie dla trwałości uszczelnienia trzpienia).
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; z instalacji usunąć zanieczyszczenia (np. pozostałości po spawaniu).
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; płukanie wyłącznie we właściwym kierunku przepływu.
• Δpmax na zaworze PICV nie może przekroczyć 800 kPa.

Dane techniczne

• PN: 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Poziom nieszczelności: ogólnie klasa IV (0…0,01% V̇100) wg EN 1349; dla DN 25…32 z siłownikami STA..3..: klasa III (0…0,1% V̇100) wg EN 1349
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Przepływ (H100): v̇100 4001 l/h
• Najmniejszy nastawiany przepływ (H100): v̇min 550 l/h
• Masa: 1,317 kg

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Wyposażenie dodatkowe (przykłady)

• ALE10 – manometr elektroniczny do pomiaru różnicy ciśnienia pomiędzy punktami P+ i P- (zakres 0…700 kPa).
• ALE11 – linie pomiarowe i proste końcówki pomiarowe do zaworów Siemens PICV.
• ALP45 – zapasowe króćce pomiarowe P/T (zestaw 2 szt.).
• ALP46 – korki zaślepiające do przyłączy P/T.
• ALP47 – kulowy zawór spustowy z uszczelką.
• ALP48 – króciec pomiarowy P/T z kulowym zaworem spustowym (czerwona opaska).
• ALP49 – długie króćce pomiarowe P/T (zestaw 2 szt.).
• ALI32VPI46/VPP46 – otulina termoizolacyjna do zaworów VP..46.25F3.6.. i VP..46.32..
• ALG252 / ALG252B – zestaw 2 śrubunków gwintowanych do zaworu VPP46.32.. (wersja mosiężna do czynników o temperaturze do 100°C).

Podsumowanie

Siemens VPP46.32F4Q to zawór PICV DN 32 z gwintem zewnętrznym G 1½ B, łączący regulację przepływu z utrzymaniem stałej różnicy ciśnienia w zaworze, co ułatwia stabilną pracę i równoważenie hydrauliczne instalacji. Wersja Q z punktami pomiarowymi P+ / P- umożliwia wygodny pomiar Δp podczas uruchomienia i diagnostyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór Kombi PN25 do obiegów zamkniętych instalacji wentylacyjnych, klimatyzacyjnych, ogrzewania i chłodzenia. Produkt przeznaczony do stosowania wyłącznie zgodnie z dokumentacją producenta.
• Produkt jest elementem instalacji ciśnieniowej. Dopuszczalne ciśnienie robocze wynosi maks. 2500 kPa (25 bar), a maksymalna dopuszczalna różnica ciśnienia na zaworze wynosi 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie zaworu lub instalacji.
• Podczas montażu należy bezwzględnie przestrzegać oznaczonego kierunku przepływu (strzałka na korpusie zaworu). Nieprawidłowy montaż może spowodować nieprawidłową pracę i uszkodzenie instalacji.
• Zawór należy montować na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem powinien być zamontowany filtr lub odmulacz. Z instalacji należy usunąć zanieczyszczenia, pozostałości po spawaniu i inne ciała obce, które mogą pogorszyć trwałość lub niezawodność zaworu.
• Wersja VPP46.32F4Q jest wyposażona w punkty pomiaru ciśnienia P/T. Podczas wykonywania pomiarów należy stosować wyłącznie odpowiednie akcesoria i zachować ostrożność ze względu na medium pod ciśnieniem.
• Zawór musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Płukanie należy wykonywać wyłącznie we właściwym kierunku przepływu. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Uruchamianie zaworu należy wykonywać wyłącznie z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej. Służy do uruchomienia i czynności montażowych zgodnie z instrukcją producenta.
• Przed zamontowaniem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z tabelami nastaw producenta.
• Jeżeli zawór współpracuje z siłownikiem, należy przestrzegać dopuszczalnej pozycji montażu siłownika: siłowniki STA.. i STP.. mogą być montowane w dowolnej pozycji, natomiast siłowniki SSA.. i SAY.. muszą być montowane poziomo do 90°, nigdy w dół.
• Nie izolować mocowania siłownika, ponieważ konieczna jest cyrkulacja powietrza.
• Dopuszczalne czynniki robocze: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody zgodnie z VDI 2035.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem wynosi 1...120°C; dla siłowników SUA21/3, SUA21/3P oraz SUE21P maksymalnie 110°C. Dopuszczalna temperatura otoczenia wynosi 1...50°C.
• Produkt jest bezobsługowy. Grzybka zaworu, wrzeciona, nastawy przepływu, membrany i innych elementów nie wolno demontować.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do całkowitego ostygnięcia instalacji.
• Uwaga: z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż zaworu z naprężoną sprężyną powrotną może wykonywać wyłącznie wykwalifikowany personel.
• W przypadku nieszczelności należy wymienić cały zawór. Dławica uszczelniająca nie podlega wymianie.
• Produktu nie wolno wyrzucać z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z lokalnymi przepisami dotyczącymi elementów instalacji technicznych.
