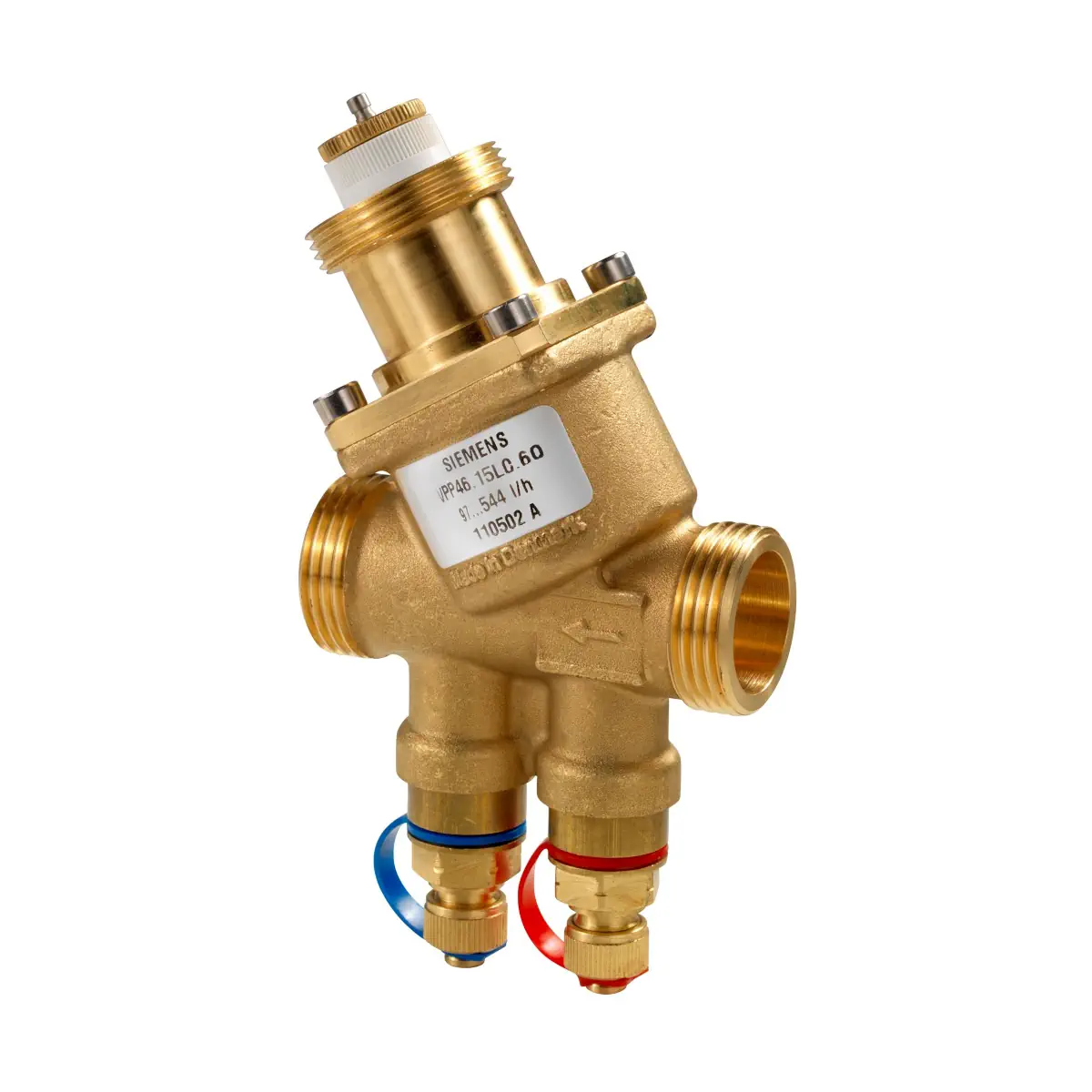

VPP46.15L0.6Q Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 575 l/h

VPP46.15L0.6Q to zawór regulacyjny niezależny od ciśnienia PICV (Pressure Independent Control Valve) z rodziny Siemens ACVATIX™, przeznaczony do wodnych instalacji ogrzewania i chłodzenia (HVAC) w pomieszczeniach, strefach oraz układach wentylacyjno-klimatyzacyjnych. Zawór ma wbudowany regulator różnicy ciśnienia, który utrzymuje ustawiony przepływ niezależnie od zmian ciśnienia w instalacji, a wersja Q wyposażona jest w punkty pomiaru ciśnienia P+ i P- do pomiaru Δp na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.15L0.6Q
• Symbol magazynowy: S55264-V107
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: regulacja po stronie wody i automatyczne hydrauliczne zrównoważenie odbiorników (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia
• Średnica nominalna: DN 15
• Przyłącza: gwint zewnętrzny G ¾ B wg ISO 228-1
• Nastawiany przepływ (dla H100): 100…575 l/h
• Skok nominalny (H100): 2,5 mm
• Charakterystyka: liniowa wg VDI/VDE 2173
• Punkty pomiaru ciśnienia: tak (P+ czerwona opaska, P- niebieska opaska)
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Korpus zaworu: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

VPP46.15L0.6Q jest przeznaczony do pracy w obiegach zamkniętych w instalacjach grzewczych i chłodniczych, gdzie oprócz regulacji wymagane jest automatyczne zrównoważenie hydrauliczne odbiorników końcowych.

Budowa i zasada działania (PICV)

Czynnik wpływa do zaworu przez króciec wlotowy A, następnie przechodzi przez otwór o zmiennej nastawie, który – poprzez tarczę z podziałką – umożliwia ustawienie wymaganego maksymalnego przepływu objętościowego. Dalej czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej (skok 2,5 mm), sterowany siłownikiem.

Przed opuszczeniem zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje stałą różnicę ciśnienia na części regulacyjnej, zapewniając utrzymanie ustawionego przepływu w zadanym zakresie pracy instalacji.

Punkty pomiaru ciśnienia (wersja Q)

• P+ (czerwona opaska) oraz P- (niebieska opaska) umożliwiają pomiar różnicy ciśnienia Δp na zaworze.
• Punkty pomiaru P/T na korpusie: G ¼”
• Iglice: 2 mm × 40 mm
• Do pomiaru można wykorzystać manometr elektroniczny ALE10.

Nastawa przepływu i sterowanie ręczne

• Nastawa fabryczna: zawór jest dostarczany w położeniu całkowitego otwarcia i musi być otwarty podczas płukania instalacji.
• Zakres nastawianego przepływu (przy całkowicie otwartym zaworze H100): 100…575 l/h.
• Wymagana minimalna różnica ciśnienia Δpmin zależy od nastawy przepływu; dla 100…575 l/h wynosi w przybliżeniu 14,9…18,9 kPa.
• Zamykanie ręczne (DN 10…32): aby zamknąć, pokrętło sterowania ręcznego obracać zgodnie z ruchem wskazówek zegara.
• Pokrętło sterowania ręcznego służy do uruchomienia i zabezpieczenia mechanizmu – nie jest przeznaczone do długotrwałej obsługi ręcznej.

Siłowniki współpracujące

VPP46.15L0.6Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens, m.in. z rodzin: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Pozycja bez zasilania: zależna od zastosowanego siłownika (zawór bez siłownika jest całkowicie otwarty)

Dane techniczne (kluczowe)

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia (na zaworze PICV): 800 kPa
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Poziom nieszczelności: klasa IV (0…0,01% V₁₀₀) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P, SUE21P
• Temperatura otoczenia: 1…50°C
• Materiały: korpus DZR (CW602N); trzpień i sprężyna – stal nierdzewna; uszczelki – EPDM 281 (O-ring)

Montaż i uruchomienie (ważne wskazówki)

• Kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura poprawia trwałość uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; z instalacji usunąć zanieczyszczenia i pozostałości po pracach montażowych.
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory muszą być otwarte podczas płukania i próby ciśnieniowej instalacji (płukanie tylko we właściwym kierunku przepływu).
• Δpmax na zaworze PICV nie może przekroczyć 800 kPa.

Wyposażenie dodatkowe (przykłady)

• ALE10 – manometr elektroniczny (0–700 kPa) do pomiaru Δp pomiędzy P+ i P-
• ALE11 – linie pomiarowe i końcówki pomiarowe do zaworów Siemens PICV
• ALG142 (BPZ:ALG142) – komplet 2 śrubunków gwintowanych do zaworów VPP46.15.. (z uszczelkami płaskimi)
• ALI20VPI46/VPP46 (S55846-Z168) – otulina termoizolacyjna (dla VP..46.15..)

Podsumowanie

Siemens VPP46.15L0.6Q to kompaktowy zawór PICV DN 15 z gwintem zewnętrznym G ¾ B, który łączy funkcję regulacji i automatycznego zrównoważenia hydraulicznego po stronie wody. Nastawiany przepływ 100…575 l/h, liniowa charakterystyka oraz punkty pomiaru ciśnienia P+ / P- (wersja Q) czynią go praktycznym wyborem do precyzyjnej regulacji odbiorników w instalacjach ogrzewania i chłodzenia.
