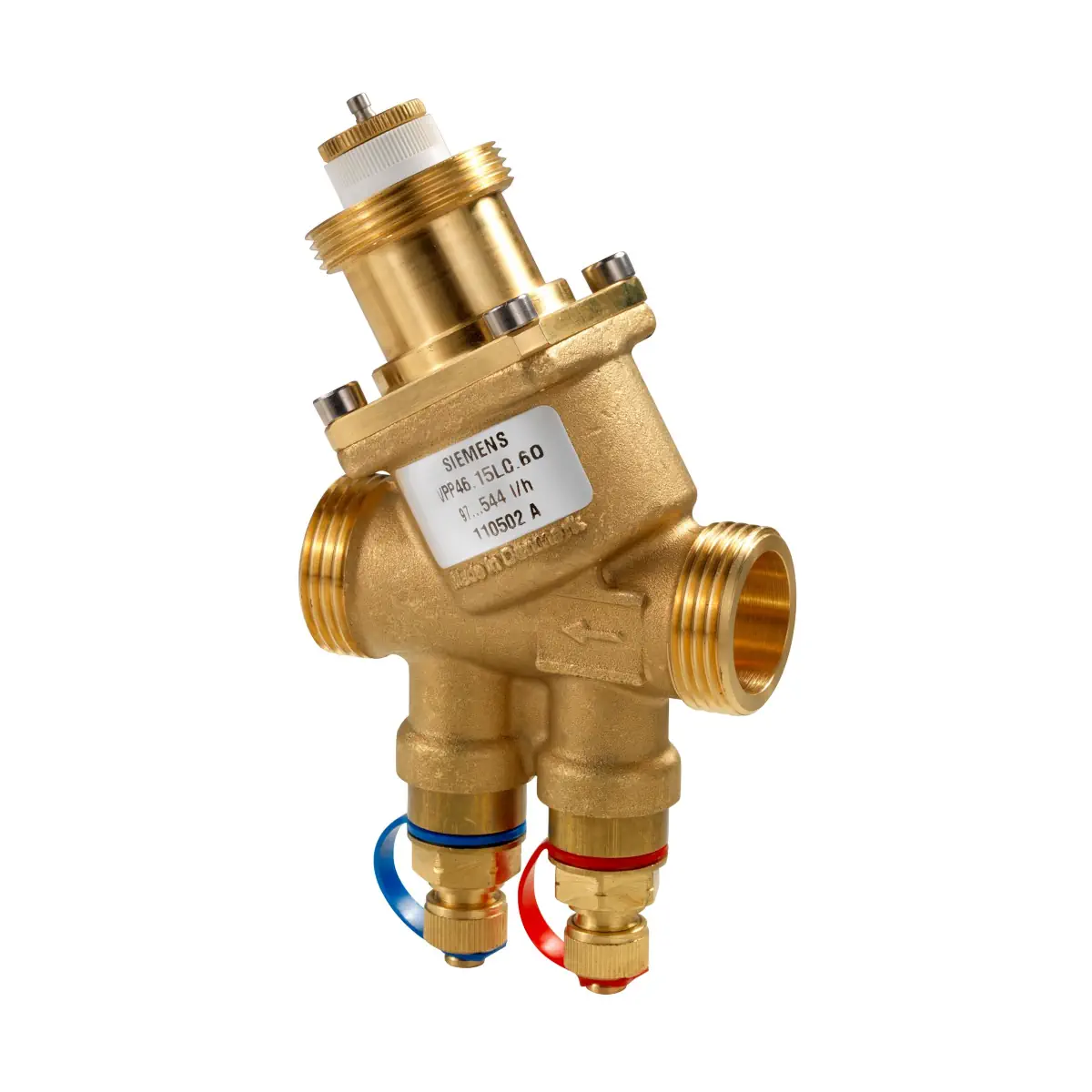

VPP46.15L0.4Q Zawór PICV gwintowany, PN25, DN15, V100 370 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza G¾

VPP46.15L0.4Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ do instalacji HVAC, przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w obiegach zamkniętych. Wersja Q posiada punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar różnicy ciśnienia na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.15L0.4Q
• Typ: zawór PICV (Pressure Independent Control Valve) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 15
• Przyłącza: gwint zewnętrzny G ¾ B wg ISO 228-1
• Zakres nastaw przepływu (przy całkowicie otwartym zaworze): 65…370 l/h
• Skok nominalny (H100): 5 mm
• Zakres różnicy ciśnienia (praca regulatora): 15…800 kPa
• Punkty pomiaru ciśnienia: P+ (czerwona opaska) i P- (niebieska opaska)
• Ciśnienie nominalne: PN 25
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Dopuszczalna temperatura czynnika: 1…120°C (z siłownikiem)

Zastosowanie

• Regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne urządzeń końcowych w instalacjach ogrzewania i chłodzenia.
• Zastosowania strefowe i pomieszczeniowe (np. apartamenty, pojedyncze pomieszczenia, niezależne obiegi strefowe).
• Wyłącznie do obiegów zamkniętych.

Budowa i zasada działania (PICV)

Zawór VPP46.15L0.4Q łączy w jednym korpusie: nastawę maksymalnego przepływu, zawór regulacyjny przepływu o charakterystyce liniowej oraz wbudowany mechaniczny regulator różnicy ciśnienia. Dzięki temu utrzymuje ustawiony przepływ objętościowy w szerokim zakresie różnicy ciśnienia – niezależnie od wahań ciśnienia w instalacji.

Nastawa przepływu

Wymagany maksymalny przepływ ustawia się na tarczy z podziałką. Dla modelu VPP46.15L0.4Q zakres nastaw przepływu wynosi 65…370 l/h.

• Skala nastawy: Min., 0,6…3,8, Maks.
• Zakres przepływu odpowiadający skali: 65…370 l/h
• Wymagana minimalna różnica ciśnienia Δpmin: zależna od nastawy; dla zakresu 65…370 l/h wynosi ok. 14,6…17,2 kPa.

Punkty pomiaru ciśnienia (wersja Q)

Zawór posiada dwa punkty pomiarowe umożliwiające pomiar różnicy ciśnienia na zaworze PICV:

• P- – niebieska opaska
• P+ – czerwona opaska
• Przyłącza na korpusie zaworu (P/T): G ¼”
• Iglice: 2 mm × 40 mm
• Pomiar Δp: możliwy m.in. z wykorzystaniem elektronicznego manometru ALE10 (wyposażenie dodatkowe).

Współpracujące siłowniki (DN 15…32)

VPP46.15L0.4Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi serii: SSA.., SSD.., STA..65.. / STP..65.., SUE21P.

Dane techniczne

• Ciśnienie nominalne: PN 25 (wg EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (wg ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka zaworu: liniowa (wg VDI/VDE 2173)
• Poziom nieszczelności (DN 15): klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (z siłownikiem); 1…110°C dla siłowników SUE21P
• Dopuszczalna temperatura otoczenia: 1…50°C
• Materiał korpusu (DN 15): mosiądz DZR, CW602N
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Masa: 0,422 kg

Montaż i uruchomienie

• Kierunek przepływu wskazany strzałką na korpusie zaworu jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem zaleca się montaż filtra lub odmulacza; z instalacji należy usunąć zanieczyszczenia (np. pozostałości po spawaniu).
• Zawór bez siłownika jest dostarczany w położeniu całkowitego otwarcia i musi być otwarty podczas płukania oraz próby ciśnieniowej.
• Uruchamiać wyłącznie z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.
• Nie przekraczać Δpmax = 800 kPa na zaworze PICV.

Sterowanie ręczne (DN 10…32)

• Pokrętło sterowania ręcznego jest montowane fabrycznie i służy m.in. do ręcznego sterowania zaworem podczas uruchomienia.
• Zamykanie zaworu: obrót pokrętła zgodnie z ruchem wskazówek zegara.
• Pokrętło nie jest przeznaczone do długotrwałej obsługi ręcznej.

Konserwacja

• Zawory PICV typu VP..46.. nie wymagają konserwacji.
• Grzybka zaworu, wrzeciona, nastawy przepływu, membrany itp. nie można demontować.
• Dławica uszczelniająca nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPP46.15L0.4Q to kompaktowy zawór PICV DN 15 z gwintem zewnętrznym G ¾ B, przeznaczony do precyzyjnej regulacji i stabilizacji przepływu w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia, nastawa maksymalnego przepływu 65…370 l/h oraz punkty pomiarowe P+ / P- czynią go praktycznym rozwiązaniem do równoważenia hydraulicznego i uruchamiania instalacji z kontrolą parametrów pracy.
