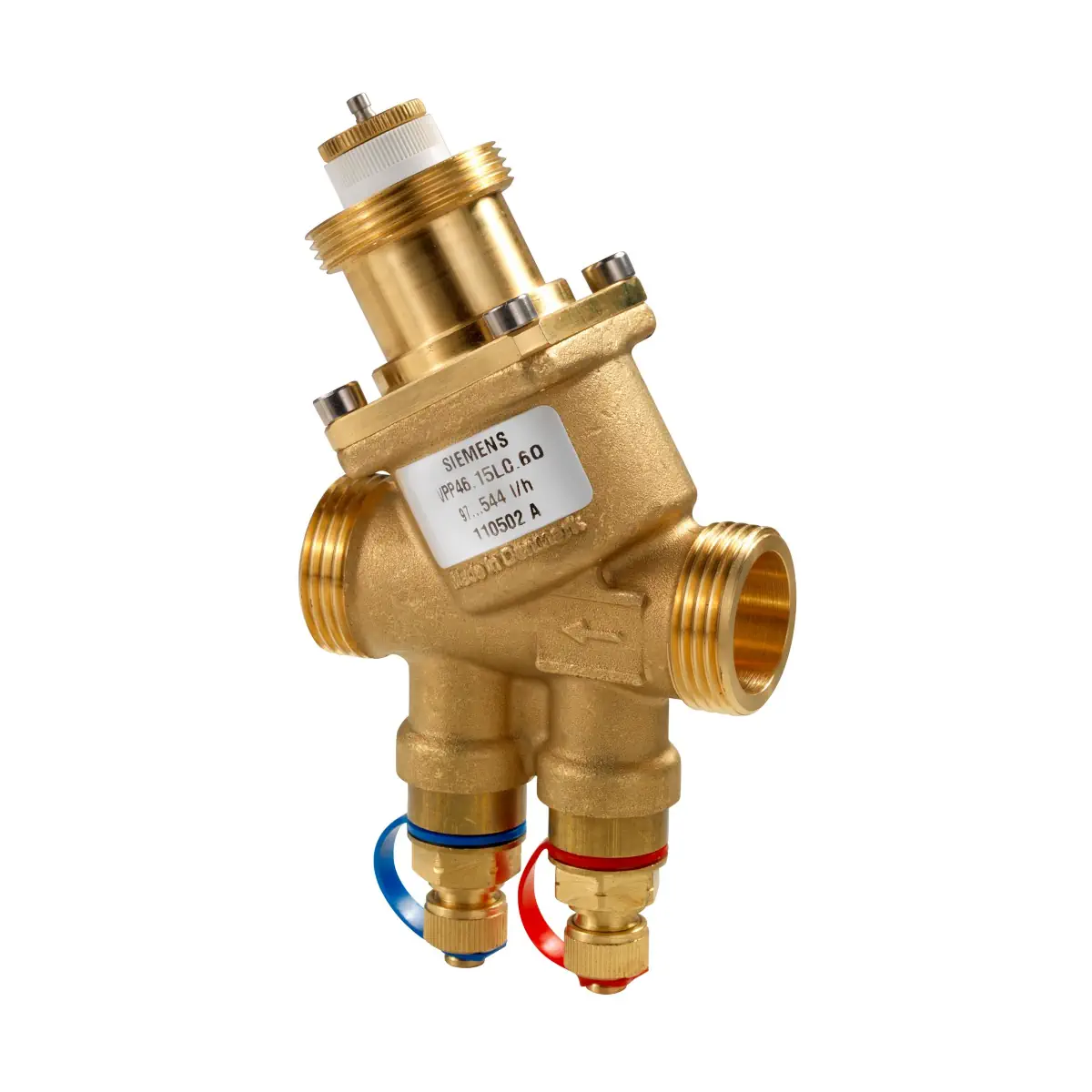

VPP46.20F1.4Q Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN20, V100 = 1330 l/h

VPP46.20F1.4Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnień oraz nastawę maksymalnego przepływu realizowaną tarczą z podziałką. Wersja Q wyposażona jest dodatkowo w punkty pomiaru ciśnienia (P+ i P-), umożliwiające pomiar Δp na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.20F1.4Q
• Typ: zawór PICV (pressure independent control valve) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: regulacja przepływu wody i automatyczne równoważenie hydrauliczne w instalacjach HVAC (obiegi zamknięte)
• Średnica nominalna: DN 20
• Przyłącza: gwint zewnętrzny G 1 B wg ISO 228-1
• Punkty pomiaru ciśnienia: tak (wersja Q – P+ / P- do pomiaru Δp)
• Nastawa maks. przepływu: tarcza z podziałką (nastawa wstępna)
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Skok nominalny: 5 mm
• v̇100 (przepływ przy H100): 1330 l/h
• v̇min (najmniejszy nastawiany przepływ przy H100): 220 l/h

Zastosowanie

VPP46.20F1.4Q jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz układów ogrzewania i chłodzenia, gdzie wymagane jest jednocześnie sterowanie przepływem i utrzymanie stabilnych warunków hydraulicznych dla urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła). Zawór przeznaczony jest do obiegów zamkniętych.

Budowa i zasada działania (PICV)

Czynnik wpływa do zaworu przez króciec A, następnie przepływa przez otwór o zmiennej nastawie (ustawienie maksymalnego przepływu tarczą z podziałką), dalej przez zawór regulacyjny przepływu o charakterystyce liniowej (sterowany siłownikiem), a na końcu przez wbudowany regulator różnicy ciśnień. Regulator utrzymuje stabilne warunki pracy zaworu regulacyjnego, dzięki czemu ustawiony przepływ jest utrzymywany w szerokim zakresie różnic ciśnienia w instalacji.

Punkty pomiaru ciśnienia (wersja Q)

Zawór VPP46.20F1.4Q posiada dwa punkty pomiaru ciśnienia umożliwiające pomiar Δp na zaworze PICV:

• P- – punkt pomiarowy z niebieską opaską
• P+ – punkt pomiarowy z czerwoną opaską

Do pomiaru można wykorzystać elektroniczny manometr ALE10 (przeznaczony do pomiaru różnicy ciśnienia pomiędzy P+ i P-), a także dedykowane linie pomiarowe ALE11.

Nastawa przepływu i sterowanie ręczne (DN 10…32)

• Sterowanie ręczne: pokrętło sterowania ręcznego jest montowane fabrycznie; służy do zabezpieczenia trzpienia i mechanizmu nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór dostarczany jest w pozycji całkowitego otwarcia (zawór powinien być otwarty podczas płukania instalacji).
• Zamykanie pokrętłem: obrót zgodnie z ruchem wskazówek zegara powoduje zamykanie.
• Nastawa wstępna (zasada): po zdjęciu pokrętła ręcznego należy poluzować radełkowaną nakrętkę, ustawić żądaną wartość na tarczy skali białym pokrętłem, a następnie ręcznie dokręcić radełkowaną nakrętkę.

Siłowniki współpracujące

Zawór VPP46.20F1.4Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Uwaga dot. gwarancji: parametry techniczne związane z aplikacjami są gwarantowane wyłącznie przy stosowaniu zaworu z siłownikami Siemens wskazanymi jako współpracujące.

Dane techniczne

• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Min. różnica ciśnienia: zależna od nastawionego przepływu (wg tabel doboru Δpmin dla nastawy przepływu)
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (z siłownikiem); 1…110°C dla siłowników SUA21/3P, SUE21P
• Temperatura otoczenia: 1…50°C
• Skok nominalny: 5 mm
• v̇100: 1330 l/h
• v̇min: 220 l/h

Materiały i przyłącza

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)
• Gwint przyłączeniowy zaworu: G 1 B wg ISO 228-1 (gwint zewnętrzny)
• Punkty pomiaru ciśnienia P/T (przyłącza na korpusie): G ¼”
• Iglice punktów pomiarowych: 2 mm × 40 mm

Montaż i uruchomienie

• Kierunek przepływu: obowiązkowy (zgodnie ze strzałką na korpusie zaworu).
• Zalecane miejsce montażu: na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecenia instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Izolacja: nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Płukanie i próba ciśnieniowa: zawór PICV musi być otwarty podczas płukania i próby ciśnieniowej; płukanie tylko we właściwym kierunku przepływu.
• Ograniczenie: różnica ciśnienia Δp na zaworze PICV nie może przekroczyć 800 kPa.

Wymiary i masa

• DN: 20
• Gwint: G 1 B
• Masa zaworu: 0,459 kg

Podsumowanie

Siemens VPP46.20F1.4Q to zawór PICV DN 20 z gwintem zewnętrznym G 1 B, łączący regulację przepływu z automatycznym równoważeniem hydraulicznym. Wbudowany regulator różnicy ciśnień stabilizuje warunki pracy instalacji, a wersja Q z punktami pomiarowymi P+ / P- ułatwia kontrolę parametrów podczas uruchomienia i serwisu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VPP46.20F1.4Q – zawór Kombi PN25 z gwintem zewnętrznym G 1, z punktami pomiaru ciśnienia P/T.
• Urządzenie ciśnieniowe do obiegów zamkniętych instalacji ogrzewania, chłodzenia, wentylacji i klimatyzacji. Dopuszczalne czynniki: woda grzewcza niskiej temperatury, woda lodowa oraz woda z dodatkami przeciwzamarzaniowymi. Zalecana jakość wody wg VDI 2035.
• Ciśnienie nominalne PN25. Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar). Maksymalna dopuszczalna różnica ciśnienia na zaworze: 600 kPa. Przekroczenie tych wartości może spowodować uszkodzenie zaworu lub nieprawidłową pracę instalacji.
• Oznaczony kierunek przepływu na korpusie zaworu jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę zaworu.
• Zawór należy montować na przewodzie powrotnym, gdzie panują niższe temperatury i uszczelnienie jest mniej narażone na uszkodzenia.
• Przed zaworem powinien być zamontowany filtr lub odmulacz. Z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu przed uruchomieniem.
• Zawór musi być otwarty podczas płukania instalacji i próby ciśnieniowej. Płukanie instalacji może odbywać się wyłącznie we właściwym kierunku przepływu. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Zawór należy uruchamiać wyłącznie z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem. Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.
• Przed montażem siłownika należy ustawić wymaganą wartość przepływu objętościowego zaworu zgodnie z dokumentacją producenta. Dla modelu VPP46.20F1.4Q należy stosować nastawy i parametry pracy zgodne z tabelami producenta.
• Jeżeli zawór współpracuje z siłownikiem SSA.., siłownik musi być montowany poziomo do 90°, nigdy w dół. Siłowniki termiczne STA.. mogą być montowane w dowolnej pozycji.
• Nie izolować mocowania siłownika, ponieważ wymagana jest cyrkulacja powietrza.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie elektryczne siłownika, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie demontować grzybka zaworu, wrzeciona, nastawy przepływu, membrany ani innych elementów wewnętrznych. Dławica uszczelniająca nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Uwaga: z powodu napiętej sprężyny powrotnej rozbieranie zaworu może spowodować obrażenia wskutek szybko poruszających się części. Demontaż zaworu z naprężoną sprężyną powrotną może wykonywać wyłącznie wykwalifikowany personel.
• Dopuszczalna temperatura czynnika dla zaworu z siłownikiem: 1…120°C, a przy współpracy z siłownikami SUA21/3, SUA21/3P lub SUE21P: 1…110°C. Dopuszczalna temperatura otoczenia: 1…50°C.
• Nie wyrzucać z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i recyklingu elementów instalacyjnych.
• Dla średnicy DN20 produkt należy do zakresu dyrektywy PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2 i zgodnie z dokumentacją producenta nie podlega oznakowaniu CE na podstawie art. 4 ust. 3.
