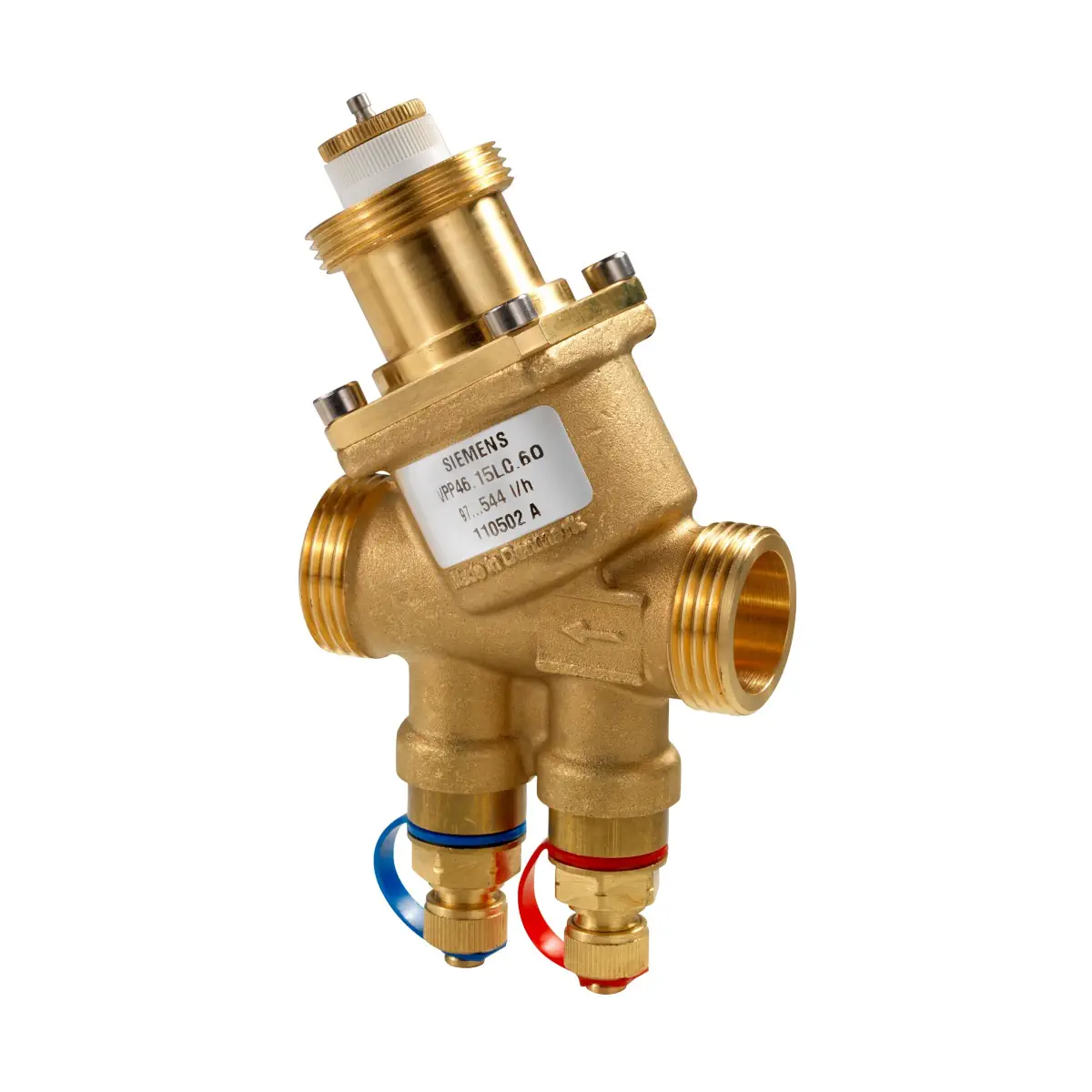

VPP46.20L0.6Q Zawór PICV gwintowany, PN25, DN20, V100 575 [l/h], współpracuje z SSA.., STA.., STP.., SUA21/3P, przyłącza G1

VPP46.20L0.6Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do instalacji HVAC w pomieszczeniach i strefach. Zawór posiada wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje ustawiony maksymalny przepływ w szerokim zakresie ciśnień. Wersja Q jest dodatkowo wyposażona w dwa punkty pomiaru ciśnienia (P+ / P-) do pomiaru różnicy ciśnienia na zaworze.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.20L0.6Q
• Typ: zawór regulacyjny PICV (zawór regulacyjny przepływu + regulator różnicy ciśnienia)
• Wersja: Q – z punktami pomiaru ciśnienia do pomiaru Δp (P+ / P-)
• Średnica nominalna: DN 20
• Przyłącza: gwint zewnętrzny G 1 B (ISO 228-1)
• Zakres nastaw przepływu (dla zaworu całkowicie otwartego): 100…575 l/h
• Zakres różnicy ciśnienia (praca): do 800 kPa (Δpmin zależne od nastawy)
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR, CW602N)
• Charakterystyka zaworu: linowa

Zastosowanie

VPP46.20L0.6Q jest przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia urządzeń końcowych w instalacjach ogrzewania i chłodzenia, m.in.:

• klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła (HVAC),
• stref grzewczych (np. apartamenty, niezależne obiegi, pojedyncze pomieszczenia),
• obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy A i przechodzi przez nastawę maksymalnego przepływu, ustawianą na tarczy z podziałką. Następnie przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku nominalnym H100 = 2,5 mm, sterowany siłownikiem. Przed opuszczeniem zaworu czynnik przechodzi przez wbudowany regulator różnicy ciśnienia, który utrzymuje stabilne warunki dla części regulacyjnej, dzięki czemu ustawiony przepływ jest niezależny od ciśnienia wlotowego w całym zakresie roboczym.

Wersja Q – punkty pomiaru ciśnienia P+ / P-

• P+ – punkt pomiaru ciśnienia z czerwoną opaską
• P- – punkt pomiaru ciśnienia z niebieską opaską
• Przyłącza na korpusie zaworu: G 1/4” (punkty pomiaru P/T)
• Do pomiaru różnicy ciśnienia na zaworze można wykorzystać elektroniczny manometr ALE10.

Siłowniki współpracujące (DN 15…32)

Zawór VPP46.20L0.6Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens:

• SSA..
• SSD..
• STA..65.. / STP..65..
• SUA21/3P
• SUE21P

• Przyłącze siłownika (DN 10…32): M30 × 1,5

Dane techniczne

• Ciśnienie nominalne: PN 25 (EN 1333)
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) (ISO 7628 / EN 1333)
• Maks. różnica ciśnienia: 800 kPa
• Δpmin: zależne od nastawy i przepływu (dla tej grupy nastaw ok. 14,9…18,9 kPa)
• Przepływ (nastawiany): 100…575 l/h
• Charakterystyka: linowa (VDI/VDE 2173)
• Poziom nieszczelności: klasa IV (EN 1349)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C dla siłowników SUA21/3P, SUE21P
• Temperatura otoczenia: 1…50°C
• Skok nominalny (H100): 2,5 mm
• Materiał korpusu (DN 10…32): mosiądz DZR (CW602N)
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)
• Gwint przyłączy: G 1 B (ISO 228-1)

Montaż i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie montażu: na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Filtr/odmulacz przed zaworem: zalecany dla zwiększenia niezawodności i trwałości.
• Nie izolować mocowania siłownika: musi być zapewniona cyrkulacja powietrza.
• Płukanie i próba ciśnieniowa: zawór PICV musi być otwarty; płukanie wyłącznie we właściwym kierunku przepływu.
• Uruchomienie: zawór musi pracować z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.

Sterowanie ręczne (DN 10…32)

• Zawór jest dostarczany fabrycznie w położeniu całkowitego otwarcia.
• Aby zamknąć zawór, pokrętło sterowania ręcznego należy obracać zgodnie z ruchem wskazówek zegara.
• Pokrętło sterowania ręcznego służy do uruchomienia i nie jest przeznaczone do długotrwałej obsługi ręcznej.

Podsumowanie

Siemens VPP46.20L0.6Q to kompaktowy zawór PICV DN 20 z gwintem zewnętrznym G 1 B, umożliwiający jednocześnie precyzyjną regulację przepływu i automatyczne zrównoważenie hydrauliczne dzięki wbudowanemu regulatorowi różnicy ciśnienia. Zakres nastaw 100…575 l/h oraz punkty pomiarowe P+ / P- w wersji Q ułatwiają uruchomienie, diagnostykę i kontrolę parametrów pracy w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt objęty dokumentacją producenta Siemens dla zaworów PICV serii VPP46..Q; zgodność z wymaganiami UE należy weryfikować na podstawie deklaracji zgodności producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt i opakowanie należy przekazać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z lokalnymi przepisami.
• Zawór przeznaczony wyłącznie do zamkniętych obiegów instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
• Stosować wyłącznie z dopuszczonym medium: woda grzewcza niskotemperaturowa, woda lodowa lub woda z dodatkiem środka przeciwzamarzaniowego, zgodnie z dokumentacją producenta.
• Dopuszczalne ciśnienie robocze wynosi 25 bar (PN 25). Maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym dla modelu VPP46.20L0.6Q nie może przekraczać 800 kPa.
• Montaż i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa. Nieprzestrzeganie przepisów może spowodować obrażenia ciała lub szkody materialne.
• Kierunek przepływu oznaczony strzałką na korpusie zaworu jest obowiązkowy. Nieprawidłowy montaż względem kierunku przepływu może spowodować nieprawidłową pracę lub uszkodzenie instalacji.
• Zaleca się montaż zaworu na przewodzie powrotnym, gdzie temperatura medium jest niższa i dławica uszczelniająca jest mniej obciążona.
• Przed zaworem zaleca się montaż filtra lub odmulacza. Przed uruchomieniem należy usunąć z instalacji zanieczyszczenia, opiłki i pozostałości po spawaniu.
• Przed montażem siłownika należy ustawić wymaganą nastawę przepływu. Zawór i siłownik montować zgodnie z instrukcją producenta; nie są wymagane specjalne narzędzia ani regulacje wykraczające poza dokumentację.
• Podczas płukania instalacji i prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór PICV.
• Uruchamiać zawór wyłącznie z prawidłowo zamontowanym pokrętłem ręcznym lub siłownikiem. Praca bez prawidłowo zamontowanego elementu sterującego jest niedopuszczalna.
• Pokrętło ręczne służy wyłącznie do czynności uruchomieniowych i serwisowych; nie jest przeznaczone do stałej, długotrwałej obsługi ręcznej.
• Model VPP46.20L0.6Q jest wyposażony w króćce pomiarowe ciśnienia P/T. Pomiary wykonywać ostrożnie, zgodnie z dokumentacją producenta i z użyciem odpowiednich akcesoriów pomiarowych.
• W przypadku stosowania siłowników należy przestrzegać dopuszczalnych pozycji montażowych wskazanych przez producenta. Dla siłowników SSD..UT montowanych poziomo przewód musi być skierowany w dół; w przeciwnym razie nie jest gwarantowany deklarowany stopień ochrony.
• Nie izolować wspornika siłownika; należy zapewnić swobodną cyrkulację powietrza wokół siłownika.
• Produkt jest bezobsługowy i nie posiada wkładu serwisowego. Nie wolno demontować elementów wewnętrznych, takich jak grzyb, trzpień, nastawa wstępna czy membrana.
• Przed rozpoczęciem prac serwisowych należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do pełnego ostygnięcia rur.
• Dławica uszczelniająca trzpienia nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• Dla modelu VPP46.20L0.6Q dopuszczalna temperatura medium wynosi standardowo od 1 do 120°C przy współpracującym siłowniku; z siłownikami SUA21/3P lub SUE21P maksymalnie 110°C. Dla pracy z medium poniżej 0°C wymagane jest zastosowanie zgodnych elementów producenta przewidzianych w dokumentacji.
