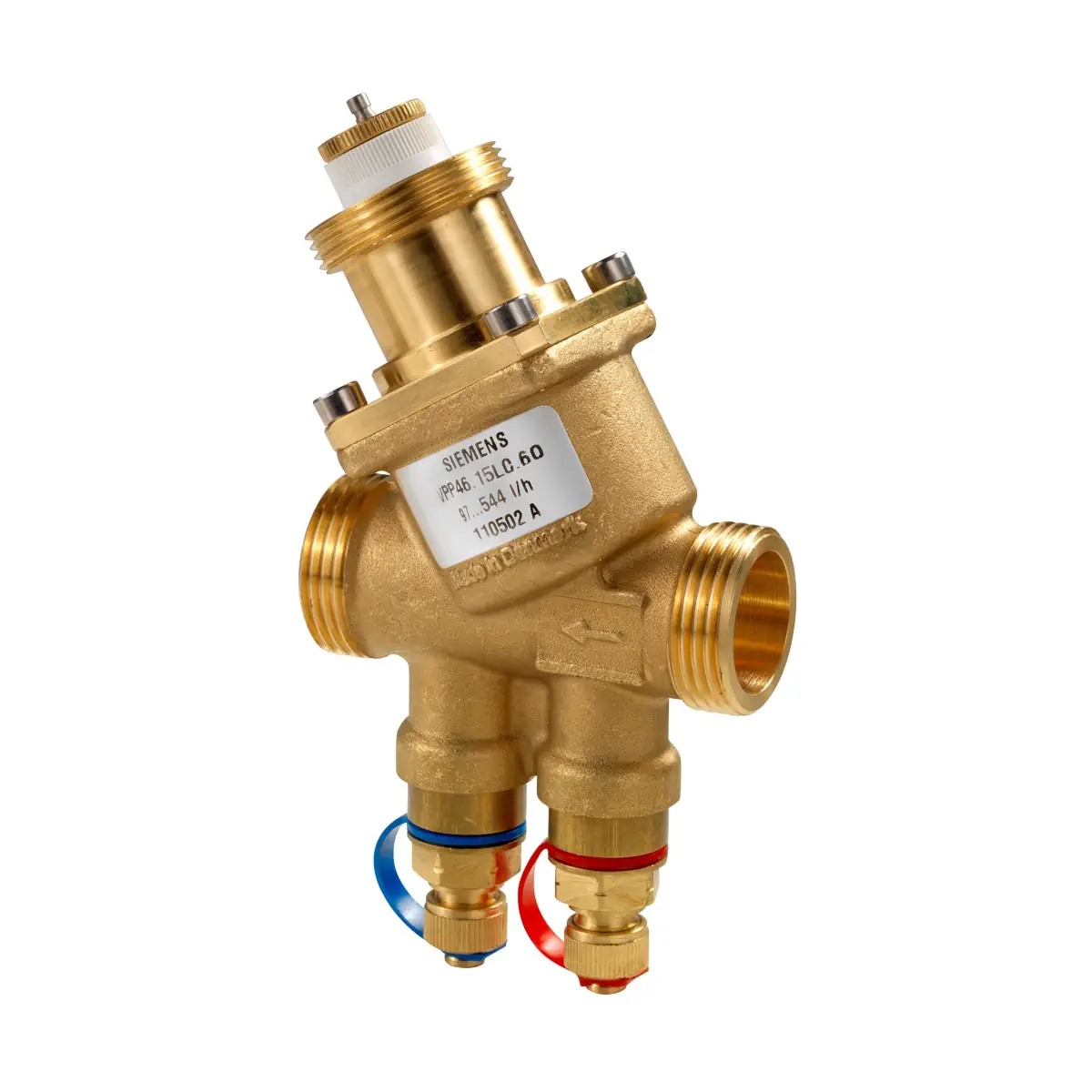

VPP46.25F3.6Q Zawór PICV gwintowany, PN25, DN25, V100 3609 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza G1¼

VPP46.25F3.6Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do wodnych instalacji HVAC w pomieszczeniach i strefach. Zawór posiada wbudowany regulator różnicy ciśnień, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie ciśnień dyspozycyjnych. Wersja Q jest dodatkowo wyposażona w punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar Δp na zaworze. Model ma DN 25 oraz gwint zewnętrzny G 1¼ B zgodny z ISO 228-1.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.25F3.6Q
• Typ: zawór PICV (zawór regulacyjny z automatycznym zrównoważeniem hydraulicznym)
• Średnica nominalna: DN 25
• Przyłącza: gwint zewnętrzny G 1¼ B wg ISO 228-1
• Wersja Q: punkty pomiaru ciśnienia P+ / P- do pomiaru Δp
• Nastawa przepływu: maksymalny przepływ ustawiany na tarczy z podziałką
• Charakterystyka zaworu: liniowa
• Ciśnienie nominalne: PN 25
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)

Zastosowanie

VPP46.25F3.6Q jest przeznaczony do regulacji po stronie wody i automatycznego hydraulicznego zrównoważenia urządzeń końcowych w instalacjach ogrzewania i chłodzenia, m.in.:

• klimakonwektorów,
• urządzeń indukcyjnych,
• wymienników ciepła w instalacjach HVAC.

Zawór jest przeznaczony do obiegów zamkniętych.

Budowa i zasada działania (PICV)

Czynnik wpływa do zaworu przez króciec wlotowy A i przechodzi przez otwór o zmiennej nastawie, ustawiany tarczą z podziałką (ograniczenie maksymalnego przepływu). Następnie przepływa przez zawór regulacyjny przepływu (sterowany siłownikiem). Przed opuszczeniem zaworu czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnień, który utrzymuje wymagane warunki pracy dla stabilnego przepływu w całym zakresie roboczym.

Nastawa przepływu i sterowanie ręczne

• Nastawa fabryczna: zawór jest dostarczany w położeniu całkowitego otwarcia (wymagane podczas płukania instalacji).
• Sterowanie ręczne (DN 10…32): pokrętło sterowania ręcznego jest montowane fabrycznie; służy do zabezpieczenia trzpienia i mechanizmu nastawy oraz do ręcznego sterowania podczas uruchomienia.
• Aby zamknąć zawór pokrętłem ręcznym, należy obracać je zgodnie z ruchem wskazówek zegara.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Punkty pomiaru ciśnienia (wersja Q)

Model VPP46.25F3.6Q posiada dwa punkty pomiarowe: P+ (czerwona opaska) oraz P- (niebieska opaska), umożliwiające pomiar różnicy ciśnienia Δp na zaworze PICV. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Dane techniczne

• Ciśnienie nominalne: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. różnica ciśnienia: 800 kPa
• Charakterystyka zaworu: liniowa
• Poziom nieszczelności: ogólnie klasa IV (0…0,01% V₁₀₀); dla DN 25…32 z siłownikiem STA..3.. klasa III (0…0,1% V₁₀₀)
• Średnia dokładność przepływu: ±10% od Δp_min do 2,5 × Δp_min; ±5% od 2,5 × Δp_min do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Temperatura otoczenia: 1…50°C
• Skok nominalny (DN 25…32): 5,5 mm

Materiały i przyłącza

• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)
• Przyłącze siłownika (DN 10…32): M30 × 1,5
• Punkty pomiaru ciśnienia P/T (na korpusie): G ¼”; iglice 2 mm × 40 mm

Wymiary i masa

• DN: 25
• Gwint zewnętrzny: G 1¼ B
• L1: 104 mm
• L3: 63 mm
• L4: 63 mm
• H2: 85 mm
• H3: 100 mm
• Masa: 1,12 kg

Siłowniki współpracujące

Zawór VPP46.25F3.6Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens, w tym z rodzin: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

Montaż i uruchomienie – kluczowe wymagania

• Obowiązuje wskazany kierunek przepływu (strzałka na korpusie zaworu).
• Zalecany montaż na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia (np. pozostałości po spawaniu).
• Zawór musi być otwarty podczas płukania i próby ciśnieniowej instalacji.
• Δp na zaworze PICV nie może przekroczyć 800 kPa; silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.

Podsumowanie

Siemens VPP46.25F3.6Q to zawór PICV DN 25 z gwintem zewnętrznym G 1¼ B, który łączy precyzyjną regulację z automatycznym zrównoważeniem hydraulicznym. Wersja Q z punktami pomiarowymi P+ / P- ułatwia diagnostykę i uruchomienie instalacji, zapewniając wygodny pomiar Δp bez ingerencji w układ.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami UE (deklaracja zgodności CE dostępna zgodnie z dokumentacją producenta).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
• Zawór przeznaczony jest wyłącznie do instalacji zamkniętych.
• Montaż, uruchomienie i obsługa powinny być wykonywane zgodnie z krajowymi przepisami bezpieczeństwa oraz przez osoby posiadające odpowiednie kwalifikacje.
• Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłową pracę instalacji lub uszkodzenie produktu.
• Podczas płukania instalacji i próby ciśnieniowej zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Maksymalne dopuszczalne ciśnienie różnicowe na torze regulacyjnym zaworu nie może przekraczać 800 kPa.
• Dopuszczalne ciśnienie robocze wynosi maksymalnie 2500 kPa (25 bar). Przekroczenie dopuszczalnych parametrów pracy może prowadzić do uszkodzenia zaworu i instalacji.
• Przed pracami serwisowymi należy wyłączyć pompę, odłączyć zasilanie współpracujących elementów wykonawczych, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia rur i armatury.
• Zawór jest bezobsługowy, a elementy takie jak grzybek zaworu, trzpień, nastawa wstępna czy membrana nie mogą być demontowane. Demontaż wewnętrznych części może spowodować uszkodzenie produktu i zagrożenie dla bezpieczeństwa pracy instalacji.
• Dławnica trzpienia nie podlega wymianie. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Dopuszczalne medium: woda grzewcza niskotemperaturowa, woda lodowa oraz woda z dodatkiem środka przeciwzamarzaniowego. Stosowanie innych mediów jest niezgodne z dokumentacją producenta.
• Dla zaworu VPP46.25F3.6Q dopuszczalna temperatura medium wynosi standardowo 1...120°C przy pracy z siłownikiem, a z siłownikami SUA21/3P lub SUE21P maksymalnie 110°C.
• W przypadku stosowania elementu grzejnego trzpienia Z366 przy temperaturach medium poniżej 0°C, dla modelu VPP46.25F3.6Q dopuszczone jest wyłącznie użycie z siłownikiem SSD..UT oraz pierścieniem dystansowym ALP62. Użycie z innymi siłownikami może prowadzić do ich uszkodzenia.
• Jeżeli stosowana jest osłona izolacyjna w aplikacjach chłodzenia komfortu, musi być prawidłowo przyklejona do korpusu zaworu, aby ograniczyć ryzyko kondensacji. Osłon izolacyjnych nie wolno stosować razem z elementem grzejnym trzpienia Z366.
