VPP46.10L0.4Q Zawór Kombi gwintowany, PN25, DN10, V100 370 l/h, współpracuje z SSA.., STA.., SUE21P, przyłącza G½

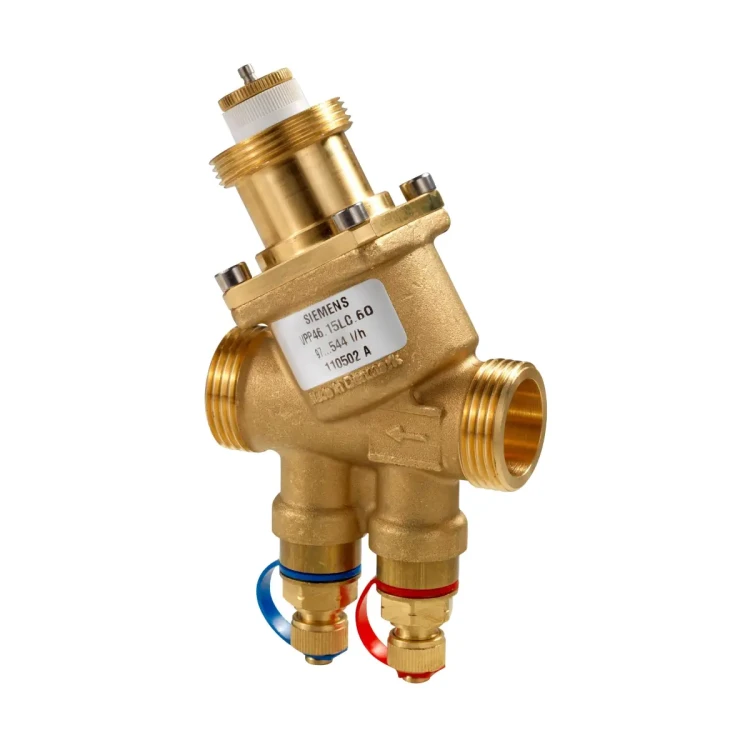

VPP46.10L0.4Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do precyzyjnej regulacji przepływu po stronie wody oraz jednoczesnego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Wersja Q posiada dwa punkty pomiaru ciśnienia (P+ i P-), które umożliwiają pomiar różnicy ciśnienia na zaworze (Δp) podczas uruchomienia i diagnostyki.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.10L0.4Q
• Symbol magazynowy: S55264-V132
• Typ: zawór PICV (zawór regulacyjny niezależny od ciśnienia) z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 10
• Przyłącza: gwint zewnętrzny G ½ B wg ISO 228-1
• Wbudowana nastawa maks. przepływu na tarczy ze skalą
• Zakres nastaw przepływu (v̇min…v̇100): 65…370 l/h
• Wersja Q: punkty pomiaru ciśnienia P+ (czerwona opaska) i P- (niebieska opaska)
• Skok nominalny H100: 5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Ciśnienie nominalne: PN 25
• Zakres różnicy ciśnienia: 15…800 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C przy zastosowaniu siłowników SUA21/3P lub SUE21P
• Korpus zaworu (DN 10): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N

Zastosowanie

VPP46.10L0.4Q jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych oraz układów ogrzewania i chłodzenia, gdzie wymagane jest utrzymanie stabilnego, ustawionego przepływu niezależnie od wahań ciśnienia w instalacji. Zawór może pracować m.in. z urządzeniami końcowymi, takimi jak klimakonwektory, urządzenia indukcyjne czy wymienniki ciepła.

Przeznaczenie: obiegi zamknięte.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec A i przepływa przez element nastawy maksymalnego przepływu, ustawiany na tarczy ze skalą. Następnie przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej (skok 5 mm), sterowany siłownikiem. Przed wylotem z zaworu czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje przepływ na zadanym poziomie w całym zakresie roboczym, niezależnie od ciśnienia wlotowego.

Nastawa przepływu (wstępna)

• Nastawa maksymalnego przepływu realizowana jest na tarczy z podziałką.
• Zakres przepływu dla tego modelu: 65…370 l/h (przy całkowicie otwartym zaworze, H100).
• Wymagana minimalna różnica ciśnienia Δpmin zależy od nastawy; dla przepływów w zakresie 65…370 l/h wynosi ok. 14,6…17,2 kPa.
• Tabela nastaw wstępnych określa oczekiwany nominalny przepływ; podczas uruchomienia należy sprawdzić, czy nastawa odpowiada przepływowi projektowemu i w razie potrzeby skorygować.

Punkty pomiaru ciśnienia (wersja Q)

Zawór VPP46.10L0.4Q posiada dwa punkty pomiaru ciśnienia:

• P- – z niebieską opaską,
• P+ – z czerwoną opaską.

• Przyłącza P/T na korpusie zaworu: G ¼”
• Iglice: 2 mm × 40 mm
• Do pomiaru różnicy ciśnienia pomiędzy punktami P+ i P- można zastosować elektroniczny manometr ALE10.

Siłownik i przyłącze siłownika

• Przyłącze siłownika (DN 10): M30 × 1,5
• Skok nominalny zaworu: 5 mm
• Ciśnienie zamknięcia (Δps) z siłownikiem SUE21P: 600 kPa

Dane techniczne

• PN: 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Zakres różnicy ciśnienia: 15…800 kPa
• Poziom nieszczelności: klasa IV (0…0,01% przepływu V100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody wg VDI 2035)
• Temperatura otoczenia (praca): 1…50°C
• Materiały:
  • Korpus / przyłącza / dławica / punkty pomiaru ciśnienia (DN 10): mosiądz DZR, CW602N
  • Trzpień i sprężyna: stal nierdzewna
  • Element nastawy przepływu: PTFE, PPO, POM C, ABS
  • Regulator: PPS
  • Uszczelki: EPDM 281 (O-ring)
• Zgodność EU (CE): DN 10…40: bez oznakowania CE

Montaż i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie montażowe: montować na powrocie (niższa temperatura sprzyja trwałości uszczelnienia trzpienia).
• Zalecenie instalacyjne: przed zaworem zastosować filtr lub odmulacz; usunąć zanieczyszczenia z instalacji.
• Nie izolować mocowania siłownika – wymagana cyrkulacja powietrza.
• Nastawa fabryczna: zawór jest otwarty; podczas płukania i próby ciśnieniowej instalacji zawory PICV muszą być otwarte.
• Uruchomienie należy wykonywać z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem.

Podsumowanie

Siemens VPP46.10L0.4Q to kompaktowy zawór PICV DN 10 z gwintem zewnętrznym G ½ B, który łączy regulację przepływu z automatycznym równoważeniem hydraulicznym. Zakres nastawy 65…370 l/h oraz punkty pomiarowe P+/P- (wersja Q) ułatwiają uruchomienie i weryfikację parametrów pracy w instalacjach HVAC.

Pliki do pobrania:
VPP46.10L0.4Q Karta katalogowa
VPP46.10L0.4Q Instrukcja montażu
