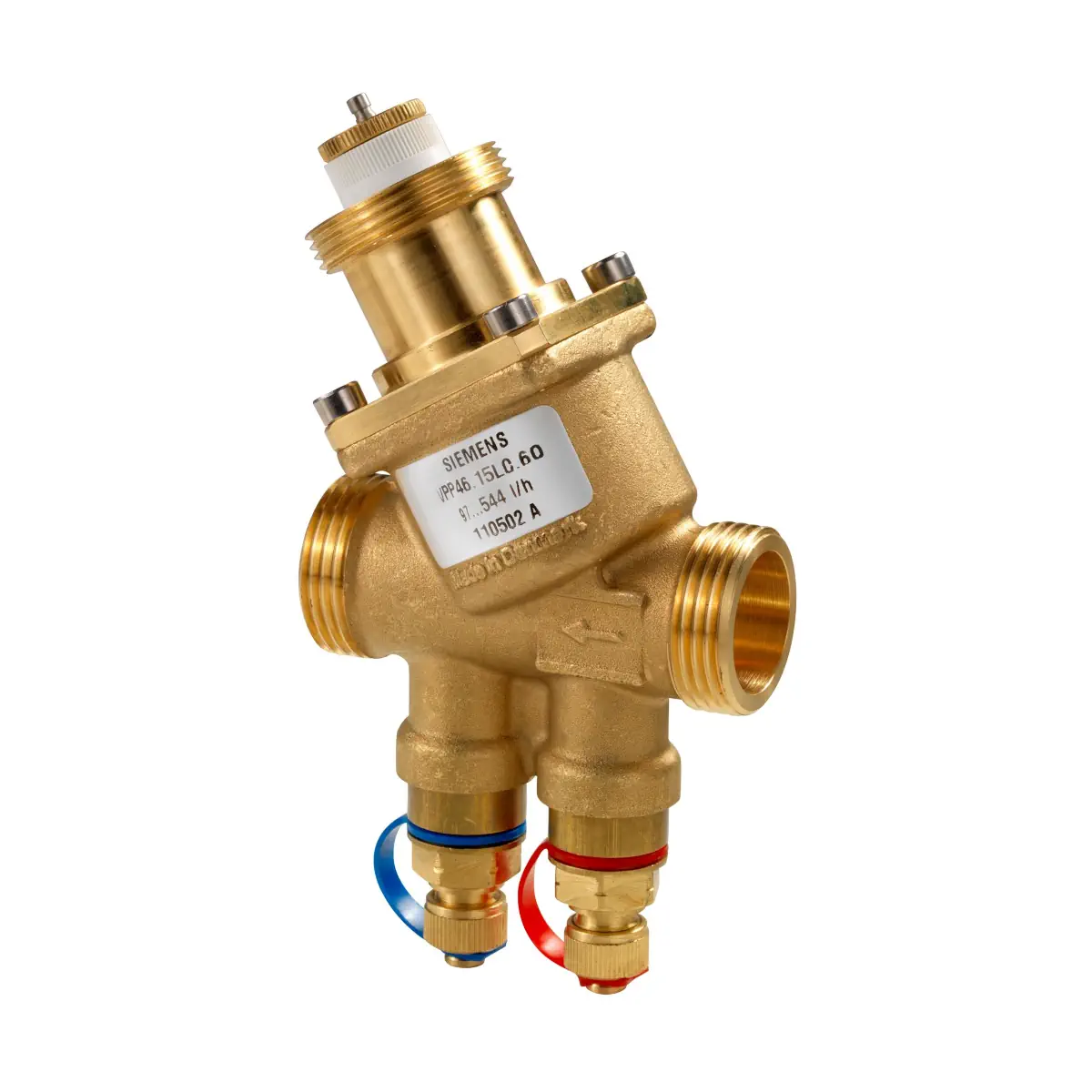

VPP46.20F1.8Q Zawór PICV gwintowany, PN25, DN20, V100 1800 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza G1

VPP46.20F1.8Q to zawór regulacyjny niezależny od ciśnienia (PICV) z rodziny Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji przepływu po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Zawór ma zintegrowany regulator różnicy ciśnienia oraz nastawę maksymalnego przepływu na skali, dzięki czemu utrzymuje ustawiony przepływ w szerokim zakresie warunków pracy instalacji. Wersja Q jest wyposażona w punkty pomiaru ciśnienia P+/P- do pomiaru Δp.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.20F1.8Q
• Symbol magazynowy: S55264-V192
• Typ: zawór regulacyjny PICV (Pressure Independent Control Valve) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: pomieszczenia, strefy, instalacje wentylacyjne i klimatyzacyjne (regulacja po stronie wody + równoważenie hydrauliczne)
• DN: 20
• Przyłącza: gwint zewnętrzny G 1 B wg ISO 228-1
• Zakres nastaw przepływu (v̇min…v̇100): 300…1800 l/h
• Skok nominalny (H100): 5,5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Poziom nieszczelności: klasa IV (0…0,01% V̇100) wg EN 1349
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C
• Wersja Q: punkty pomiaru ciśnienia P+ (czerwona opaska) i P- (niebieska opaska)

Zastosowanie

VPP46.20F1.8Q jest przeznaczony do pracy w obiegach zamkniętych, w instalacjach ogrzewania i chłodzenia, gdzie wymagane jest jednocześnie:

• sterowanie przepływem wody przez odbiornik (np. klimakonwektor, urządzenie indukcyjne, wymiennik ciepła),
• automatyczne zrównoważenie hydrauliczne odbiornika dzięki wbudowanemu regulatorowi różnicy ciśnienia.

Budowa i zasada działania

Czynnik wpływa do zaworu przez króciec wlotowy A i przechodzi przez otwór o zmiennej nastawie powiązany z tarczą skali, która umożliwia ustawienie wymaganego maksymalnego przepływu. Następnie przepływ jest regulowany przez zawór regulacyjny przepływu o charakterystyce liniowej i skoku 5,5 mm, sterowany przez siłownik.

Przed opuszczeniem zaworu, czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje stałą różnicę ciśnienia na kanale regulacyjnym. Dzięki temu zawór utrzymuje ustawiony przepływ objętościowy w całym zakresie roboczym, niezależnie od zmian ciśnienia w instalacji.

Wersja Q – pomiar różnicy ciśnienia (Δp)

Model VPP46.20F1.8Q posiada dwa punkty pomiaru ciśnienia: P+ (czerwona opaska) oraz P- (niebieska opaska), które umożliwiają pomiar różnicy ciśnienia Δp na zaworze PICV. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

Nastawa przepływu i sterowanie ręczne (DN 10…32)

• Zawór dostarczany jest w położeniu otwartym i musi być otwarty podczas płukania instalacji.
• Dla DN 10…32 fabrycznie montowane jest pokrętło sterowania ręcznego, które zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Aby zamknąć zawór pokrętłem, należy obracać je zgodnie z ruchem wskazówek zegara; obrót w przeciwną stronę otwiera zawór.

Ustawienie nastawy wstępnej (DN 10…32)

• Zdjąć pokrętło sterowania ręcznego z zaworu PICV.
• Poluzować radełkowaną nakrętkę.
• Wybrać odpowiednie ustawienie na tarczy za pomocą białego pokrętła.
• Ręcznie dokręcić radełkowaną nakrętkę.

Dopuszczalne czynniki i warunki pracy

• Czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Maks. różnica ciśnienia: 800 kPa

Połączenia i materiały

• Przyłącza instalacyjne: gwint zewnętrzny G 1 B wg ISO 228-1
• Przyłącze siłownika (DN 10…32): M30 × 1,5 mm
• Punkty pomiaru ciśnienia P/T (na korpusie): G ¼”; iglice 2 mm × 40 mm
• Korpus zaworu (DN 10…32): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Siłowniki współpracujące

Zawór VPP46.20F1.8Q współpracuje z siłownikami elektromechanicznymi lub elektrotermicznymi: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P.

Wskazówki montażowe i eksploatacyjne

• Wskazany kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie, gdzie temperatury są niższe (korzystnie wpływa to na trwałość uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu.
• Nie izolować mocowania siłownika – musi być zapewniona cyrkulacja powietrza.
• Zawory muszą być uruchamiane z poprawnie zamontowanym pokrętłem sterowania ręcznego lub siłownikiem; silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór PICV.
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; płukanie wyłącznie we właściwym kierunku przepływu.

Konserwacja

• Zawór PICV nie wymaga konserwacji.
• Elementów takich jak grzybek zaworu, wrzeciono, nastawa przepływu czy membrana nie można demontować.
• Dławica uszczelniająca nie podlega wymianie – w przypadku nieszczelności należy wymienić cały zawór.

Podsumowanie

Siemens VPP46.20F1.8Q to zawór PICV DN 20 z gwintem zewnętrznym G 1 B, zintegrowanym regulatorem różnicy ciśnienia oraz nastawą maksymalnego przepływu 300…1800 l/h. Wersja Q z punktami pomiaru P+/P- ułatwia diagnostykę i uruchomienie, zapewniając stabilną regulację i równoważenie hydrauliczne w instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt należy stosować wyłącznie w zamkniętych obiegach instalacji HVAC, zgodnie z dokumentacją producenta.
• Model VPP46.20F1.8Q to zawór PICV DN 20 z gwintem zewnętrznym G 1 B oraz punktami pomiarowymi ciśnienia P/T. Montaż i uruchomienie powinny być wykonywane przez wykwalifikowany personel.
• Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu. Nieprawidłowy montaż może spowodować nieprawidłowe działanie instalacji lub uszkodzenie zaworu.
• Dopuszczalne ciśnienie robocze wynosi maks. 25 bar (2500 kPa), a maksymalna dopuszczalna różnica ciśnień na torze regulacyjnym zaworu wynosi 800 kPa. Przekroczenie tych wartości jest niedozwolone.
• Podczas płukania instalacji oraz prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Uruchomienie zaworu należy wykonywać wyłącznie z prawidłowo zamontowanym pokrętłem ręcznym lub siłownikiem. Mocne skoki ciśnienia mogą uszkodzić zamknięty zawór.
• Pokrętło ręczne służy wyłącznie do czynności montażowych i uruchomieniowych; nie jest przeznaczone do stałej, długotrwałej obsługi ręcznej.
• Przed montażem siłownika należy ustawić wymagany przepływ objętościowy zgodnie z dokumentacją producenta. Nieprawidłowa nastawa może powodować błędną pracę układu.
• Do zwiększenia niezawodności producent zaleca montaż filtra lub odmulacza przed zaworem oraz usunięcie zanieczyszczeń, opiłków i pozostałości po spawaniu z instalacji.
• Nie izolować wspornika siłownika; należy zapewnić cyrkulację powietrza wokół tego elementu.
• Dopuszczalne medium: woda grzewcza niskotemperaturowa, woda lodowa oraz woda z dodatkiem środka przeciwzamarzaniowego. Zalecane uzdatnianie wody zgodnie z VDI 2035.
• Dopuszczalna temperatura medium zależy od zastosowanego siłownika: standardowo od 1 do 120°C, a z siłownikami SUA21/3P lub SUE21P od 1 do 110°C. Dla temperatur medium poniżej 0°C wymagane są odpowiednie kompatybilne akcesoria zgodnie z dokumentacją producenta.
• Podczas prac serwisowych należy wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia rur. Kontakt z gorącym medium lub elementami instalacji może spowodować obrażenia.
• Zawór jest bezobsługowy i nie należy go demontować. Elementy takie jak grzyb, trzpień, nastawa wstępna czy membrana nie mogą być rozbierane.
• Dławnica trzpienia nie jest wymienna. W przypadku wystąpienia nieszczelności należy wymienić cały zawór.
• Wersja Q posiada punkty pomiarowe ciśnienia. Należy używać ich wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt i opakowanie należy przekazać do odpowiednich punktów zbiórki i recyklingu zgodnie z lokalnymi przepisami.
