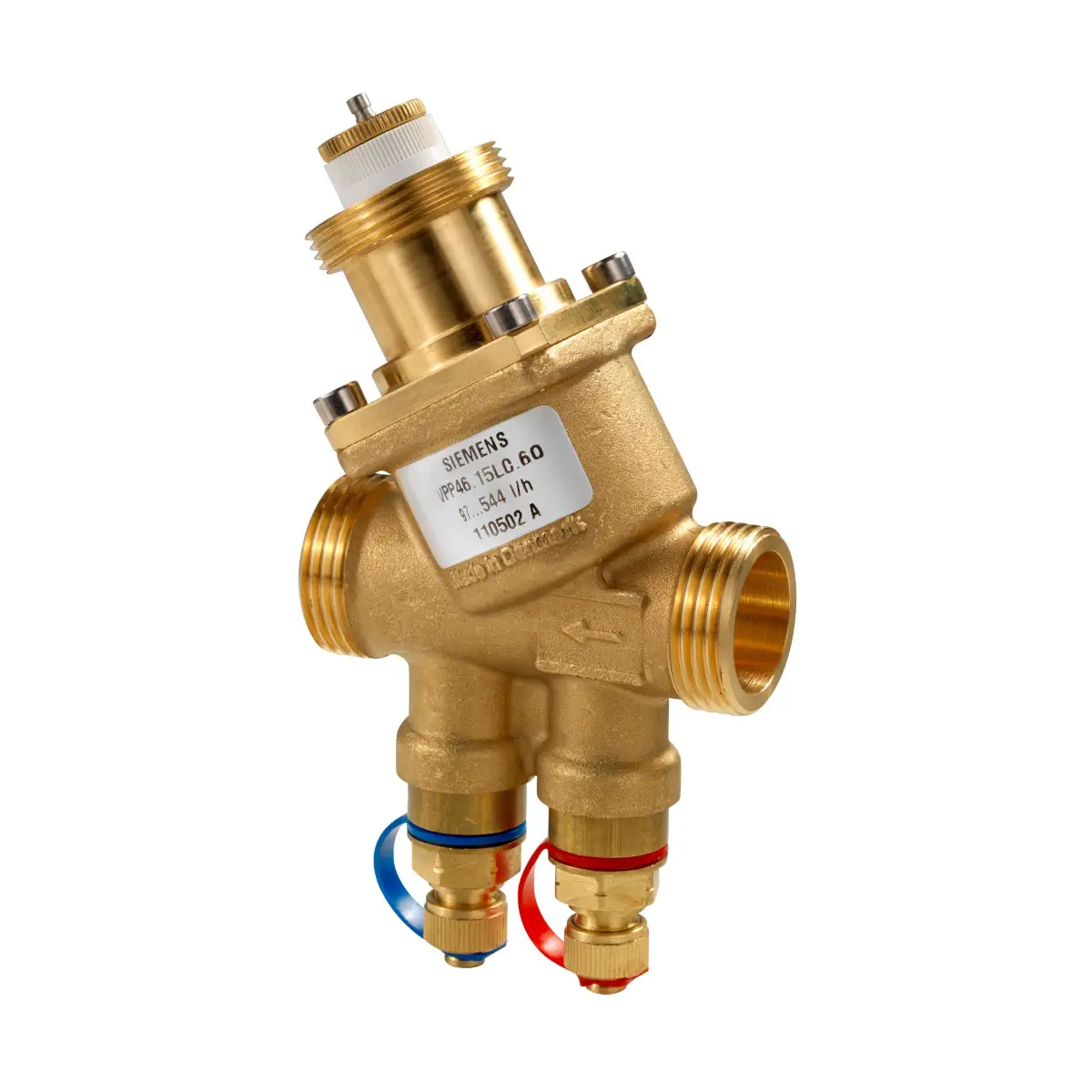

VPP46.15L0.2Q Zawór Kombi gwintowany zewnętrznie z mosiądzu, PN25, 1..110 °C, skok 2,5/5 mm, DN15, V100 = 200 l/h

VPP46.15L0.2Q to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do precyzyjnej regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach wentylacyjnych, klimatyzacyjnych oraz grzewczo-chłodniczych. Wersja Q posiada punkty pomiaru ciśnienia P+ i P-, umożliwiające pomiar różnicy ciśnienia Δp na zaworze. Zawór ma wbudowany regulator różnicy ciśnienia, dzięki czemu utrzymuje nastawiony przepływ w szerokim zakresie warunków pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: VPP46.15L0.2Q
• Symbol magazynowy: S55264-V106
• Typ: PICV – zawór regulacyjny z wbudowanym regulatorem różnicy ciśnienia
• Średnica nominalna: DN 15
• Przyłącza instalacji: gwint zewnętrzny G ¾ B (ISO 228-1)
• Punkty pomiaru ciśnienia: tak (P+ / P-) – wersja Q
• Zakres nastawy przepływu (zawór całkowicie otwarty): 30…200 l/h
• Skok nominalny: 2,5 mm
• Charakterystyka zaworu: linowa
• Ciśnienie nominalne: PN 25
• Maks. dopuszczalna różnica ciśnienia (Δpmax): 600 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem); 1…110°C z siłownikami SUA21/3P, SUE21P

Zastosowanie

• Regulacja po stronie wody i automatyczne zrównoważenie hydrauliczne urządzeń końcowych (np. klimakonwektorów, urządzeń indukcyjnych, wymienników ciepła) w instalacjach ogrzewania i chłodzenia.
• Instalacje strefowe i pomieszczeniowe (np. apartamenty, niezależne obiegi grzewcze, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i działanie

Czynnik wpływa do zaworu przez króciec wlotowy A i przechodzi przez otwór o zmiennej nastawie, ustawiany tarczą skali – w ten sposób definiuje się maksymalny przepływ objętościowy. Następnie przepływ jest regulowany przez zawór o charakterystyce liniowej i skoku 2,5 mm, sterowany siłownikiem (dobieranym oddzielnie). Przed wylotem B czynnik przechodzi przez wbudowany mechaniczny regulator różnicy ciśnienia, który stabilizuje warunki pracy zaworu regulacyjnego, pomagając utrzymać nastawiony przepływ niezależnie od zmian ciśnienia w instalacji.

Punkty pomiaru ciśnienia (wersja Q)

VPP46.15L0.2Q posiada dwa punkty pomiaru ciśnienia: P+ (czerwona opaska) oraz P- (niebieska opaska), umożliwiające pomiar różnicy ciśnienia Δp na zaworze. Do pomiaru można zastosować manometr elektroniczny ALE10 (wyposażenie dodatkowe).

Nastawa przepływu (skala) – VPP46.15L0.2Q

Zawór umożliwia nastawę przepływu w zakresie 30…200 l/h. Poniżej zestawienie typowych wartości przepływu dla pozycji skali oraz odpowiadające im Δpmin (minimalna różnica ciśnienia wymagana do prawidłowej pracy regulatora różnicy ciśnienia).

Współpracujące siłowniki

Zawór VPP46.15L0.2Q jest przeznaczony do współpracy z siłownikami elektromechanicznymi lub elektrotermicznymi, m.in. z rodzin: SSA.., SSD.., STA..65.. / STP..65.., SUA21/3P, SUE21P. Przyłącze siłownika: M30 × 1,5.

Dane techniczne

• PN: PN 25
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar)
• Maks. dopuszczalna różnica ciśnienia (Δpmax): 600 kPa
• Poziom nieszczelności: klasa IV (0…0,01% przepływu objętościowego V100)
• Średnia dokładność przepływu: ±10% od Δpmin do 2,5 × Δpmin; ±5% od 2,5 × Δpmin do 800 kPa
• Czynnik: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi (zalecenie jakości wody: VDI 2035)
• Temperatura czynnika: 1…120°C (z siłownikiem); 1…110°C z siłownikami SUA21/3P, SUE21P
• Temperatura otoczenia: 1…50°C
• Skok nominalny: 2,5 mm
• Korpus (DN 15): mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień i sprężyna: stal nierdzewna
• Uszczelki: EPDM 281 (O-ring)
• Gwint przyłączy: G ¾ B (ISO 228-1)
• Waga: 0,422 kg

Montaż i uruchomienie

• Kierunek przepływu (strzałka na korpusie) jest obowiązkowy.
• Zalecany montaż na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu.
• Zawór jest dostarczany w położeniu całkowitego otwarcia i musi być otwarty podczas płukania instalacji.
• W DN 15 pokrętło sterowania ręcznego (fabrycznie montowane) służy do zabezpieczenia mechanizmu oraz krótkotrwałego sterowania ręcznego podczas uruchomienia.

Podsumowanie

Siemens VPP46.15L0.2Q to kompaktowy zawór PICV DN 15 z gwintem zewnętrznym G ¾ B, nastawą przepływu 30…200 l/h oraz wbudowanym regulatorem różnicy ciśnienia. Wersja Q z punktami pomiaru P+ / P- ułatwia diagnostykę i uruchomienie, a liniowa charakterystyka i nastawa maksymalnego przepływu zapewniają stabilną pracę odbiorników w instalacjach HVAC.
