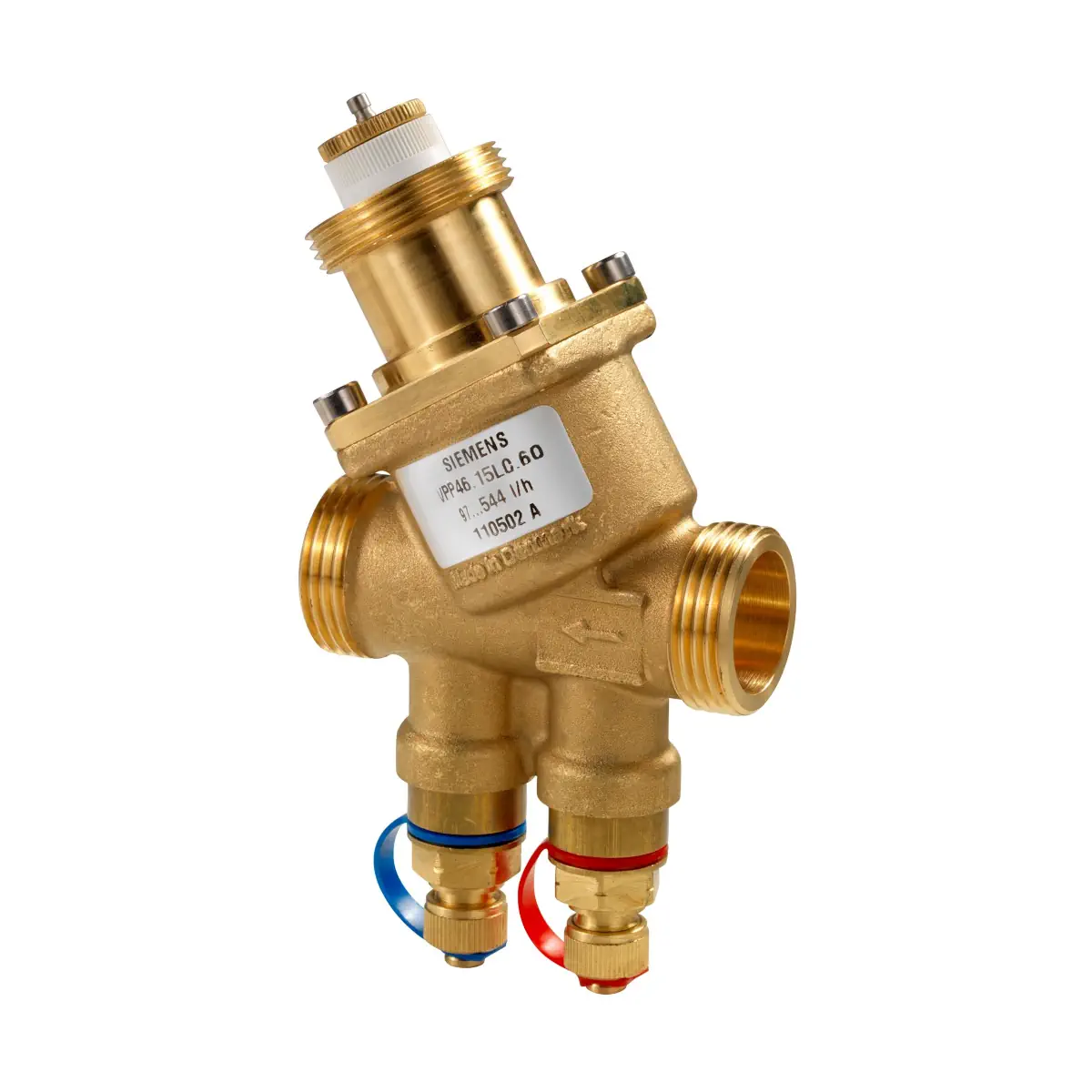

VPP46.15F1.4Q Zawór PICV gwintowany, PN25, DN15, V100 1330 [l/h], współpracuje z SSA.., STA.., STP.., SUE21P, przyłącza G¾

VPP46.15F1.4Q to zawór regulacyjny niezależny od ciśnienia (PICV) Siemens ACVATIX™ przeznaczony do regulacji po stronie wody oraz automatycznego hydraulicznego zrównoważenia odbiorników w instalacjach HVAC. Zawór posiada wbudowany regulator różnicy ciśnienia oraz wersję „Q” z punktami pomiaru ciśnienia P+/P-, co umożliwia pomiar różnicy ciśnienia Δp na zaworze. Model ten ma DN 15 i gwint zewnętrzny G ¾ B (ISO 228-1), a maksymalny przepływ ustawia się na tarczy z podziałką (nastawa wstępna).

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VPP46.15F1.4Q
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) z wbudowanym regulatorem różnicy ciśnienia
• Zastosowanie: pomieszczenia, strefy, instalacje wentylacyjne i klimatyzacyjne (regulacja po stronie wody + równoważenie hydrauliczne)
• Średnica nominalna: DN 15
• Przyłącza: gwint zewnętrzny G ¾ B wg ISO 228-1
• Wersja „Q”: punkty pomiaru ciśnienia P+/P- do pomiaru Δp na zaworze PICV
• Nastawiany zakres przepływu (zawór całkowicie otwarty): 220…1330 l/h
• Skok nominalny (H100): 5 mm
• Charakterystyka zaworu: liniowa wg VDI/VDE 2173
• Ciśnienie nominalne: PN 25 wg EN 1333
• Dopuszczalne ciśnienie robocze: 2500 kPa (25 bar) wg ISO 7628 / EN 1333
• Maks. różnica ciśnienia: 800 kPa
• Dopuszczalna temperatura czynnika: 1…120°C (dla zaworu z siłownikiem)
• Dopuszczalna temperatura otoczenia: 1…50°C

Zastosowanie

• Instalacje wentylacyjne i klimatyzacyjne – regulacja po stronie wody oraz automatyczne równoważenie hydrauliczne urządzeń końcowych (np. klimakonwektory, urządzenia indukcyjne, wymienniki ciepła) w instalacjach ogrzewania i chłodzenia.
• Strefy grzewcze (np. niezależne systemy ogrzewania, apartamenty, pojedyncze pomieszczenia).
• Do obiegów zamkniętych.

Budowa i zasada działania

Czynnik wpływający do zaworu (króciec wlotowy A) przepływa przez otwór o zmiennej nastawie, którego ustawienie realizuje tarcza z podziałką (nastawa maksymalnego przepływu). Następnie czynnik przepływa przez zawór regulacyjny przepływu o charakterystyce liniowej (skok nominalny 5 mm), którego położenie ustawia siłownik. Przed opuszczeniem zaworu czynnik przepływa przez wbudowany mechaniczny regulator różnicy ciśnienia, który utrzymuje ustawioną wartość przepływu w całym zakresie roboczym, niezależnie od zmian ciśnienia w instalacji (w zakresie pracy regulatora).

Punkty pomiaru ciśnienia (wersja Q)

Zawór VPP46.15F1.4Q posiada dwa punkty pomiaru ciśnienia: P+ (czerwona opaska) oraz P- (niebieska opaska), umożliwiające pomiar różnicy ciśnienia na zaworze PICV. Do pomiaru można wykorzystać elektroniczny manometr ALE10.

• Punkty pomiaru ciśnienia P/T: G ¼” (przyłącza na korpusie zaworu)
• Iglice: 2 mm × 40 mm

Sterowanie ręczne i nastawa fabryczna

• Dla DN 10…32 pokrętło sterowania ręcznego jest montowane fabrycznie – zabezpiecza trzpień i mechanizm nastawy oraz umożliwia ręczne sterowanie podczas uruchomienia.
• Nastawa fabryczna: zawór jest otwarty (zawór musi być otwarty podczas płukania instalacji).
• Aby zamknąć zawór, pokrętło sterowania ręcznego należy obracać zgodnie z kierunkiem ruchu wskazówek zegara.
• Pokrętło sterowania ręcznego nie jest przeznaczone do długotrwałej obsługi ręcznej.

Współpracujące siłowniki (DN 15…32)

Zawór jest przystosowany do współpracy z siłownikami elektromechanicznymi lub elektrotermicznymi Siemens przewidzianymi dla zaworów VP..46.., przy czym dla tego modelu obowiązuje skok zaworu H100 = 5 mm.

• Przyłącze siłownika: M30 × 1,5 mm
• Skok zaworu: 5 mm

Dane medium i dokładność

• Dopuszczalne czynniki: woda grzewcza niskiej i średniej temperatury, woda chłodnicza, woda z dodatkami przeciwzamarzaniowymi
• Zalecenie jakości wody: wg VDI 2035
• Poziom nieszczelności: ogólnie klasa IV (0…0,01% przepływu objętościowego V100) wg EN 1349
• Średnia dokładność przepływu: +/-10% od Δpmin do 2,5 × Δpmin; +/-5% od 2,5 × Δpmin do 800 kPa

Materiały

• Korpus zaworu, przyłącza, dławica i punkty pomiaru ciśnienia: mosiądz kuty na gorąco odporny na odcynkowanie (DZR), CW602N
• Trzpień, sprężyna: stal nierdzewna
• Element nastawy przepływu: PTFE, PPO, POM C i ABS
• Regulator: PPS
• Uszczelki: EPDM 281 (O-ring)

Zalecenia montażowe i uruchomienie

• Obowiązkowy kierunek przepływu: zgodny ze strzałką na korpusie zaworu.
• Zalecenie: montować na powrocie (niższa temperatura korzystnie wpływa na trwałość uszczelnienia trzpienia).
• Przed zaworem zalecany jest filtr lub odmulacz; z instalacji należy usunąć zanieczyszczenia i pozostałości po spawaniu.
• Nie izolować mocowania siłownika (wymagana cyrkulacja powietrza).
• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji; nie przekraczać Δpmax = 800 kPa.

Podsumowanie

Siemens VPP46.15F1.4Q to zawór PICV DN 15 z gwintem zewnętrznym G ¾ B, przeznaczony do regulacji i równoważenia hydraulicznego po stronie wody w instalacjach HVAC. Wbudowany regulator różnicy ciśnienia utrzymuje zadany przepływ w szerokim zakresie pracy instalacji, a wersja Q z punktami pomiaru P+/P- ułatwia diagnostykę i pomiary podczas uruchomienia oraz serwisu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór regulacyjny ciśnieniowo niezależny (PICV) do instalacji zamkniętych HVAC. Produkt przeznaczony do pracy z wodą grzewczą niskotemperaturową, wodą lodową oraz wodą z dodatkiem środka przeciwzamrożeniowego, zgodnie z dokumentacją producenta.
• Przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich regulacji dotyczących montażu, uruchomienia i eksploatacji instalacji ciśnieniowych.
• Montaż i uruchomienie wykonywać zgodnie z dokumentacją producenta. Zawór należy instalować wyłącznie w prawidłowym kierunku przepływu wskazanym strzałką na korpusie zaworu.
• Zawór zaleca się montować na przewodzie powrotnym, gdzie temperatura medium jest niższa i dławica uszczelniająca jest mniej obciążona.
• Przed montażem siłownika należy ustawić wymagany przepływ objętościowy zgodnie z tabelą nastawy dla modelu VPP46.15F1.4Q.
• Podczas płukania instalacji oraz prób ciśnieniowych zawór musi pozostawać otwarty. Silne uderzenia hydrauliczne mogą uszkodzić zamknięty zawór.
• Nie wolno przekraczać maksymalnej dopuszczalnej różnicy ciśnień Δpmax = 800 kPa na torze regulacyjnym zaworu.
• Uruchomienie wykonywać wyłącznie z prawidłowo zamontowanym pokrętłem ręcznym lub siłownikiem. Nieprawidłowy montaż może doprowadzić do uszkodzenia zaworu.
• Pokrętło ręczne służy do uruchomienia i czynności serwisowych; nie jest przeznaczone do stałej, długotrwałej pracy ręcznej.
• Przed zaworem zaleca się montaż filtra lub odmulacza. Przed uruchomieniem należy usunąć z instalacji zanieczyszczenia, opiłki i pozostałości po spawaniu.
• Nie izolować wspornika siłownika; należy zapewnić cyrkulację powietrza.
• Produkt pracuje pod ciśnieniem i może przewodzić medium o temperaturze do 120°C. Przed pracami serwisowymi wyłączyć pompę, odłączyć zasilanie siłownika, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i pozostawić rurociągi do całkowitego ostygnięcia.
• Zawór jest wyrobem bezobsługowym. Nie demontować elementów wewnętrznych, takich jak grzyb, trzpień, nastawa wstępna, membrana ani innych części konstrukcyjnych.
• Dławica uszczelniająca trzpienia nie podlega wymianie. W przypadku nieszczelności należy wymienić cały zawór.
• W przypadku stosowania osłony izolacyjnej w instalacjach chłodzenia komfortu należy ją prawidłowo przykleić do korpusu zaworu, aby zminimalizować ryzyko kondensacji pomiędzy zaworem a izolacją.
• Produktu, opakowania oraz ewentualnych elementów dodatkowych nie wolno usuwać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i krajowymi przepisami, w wyznaczonych punktach zbiórki i recyklingu.
