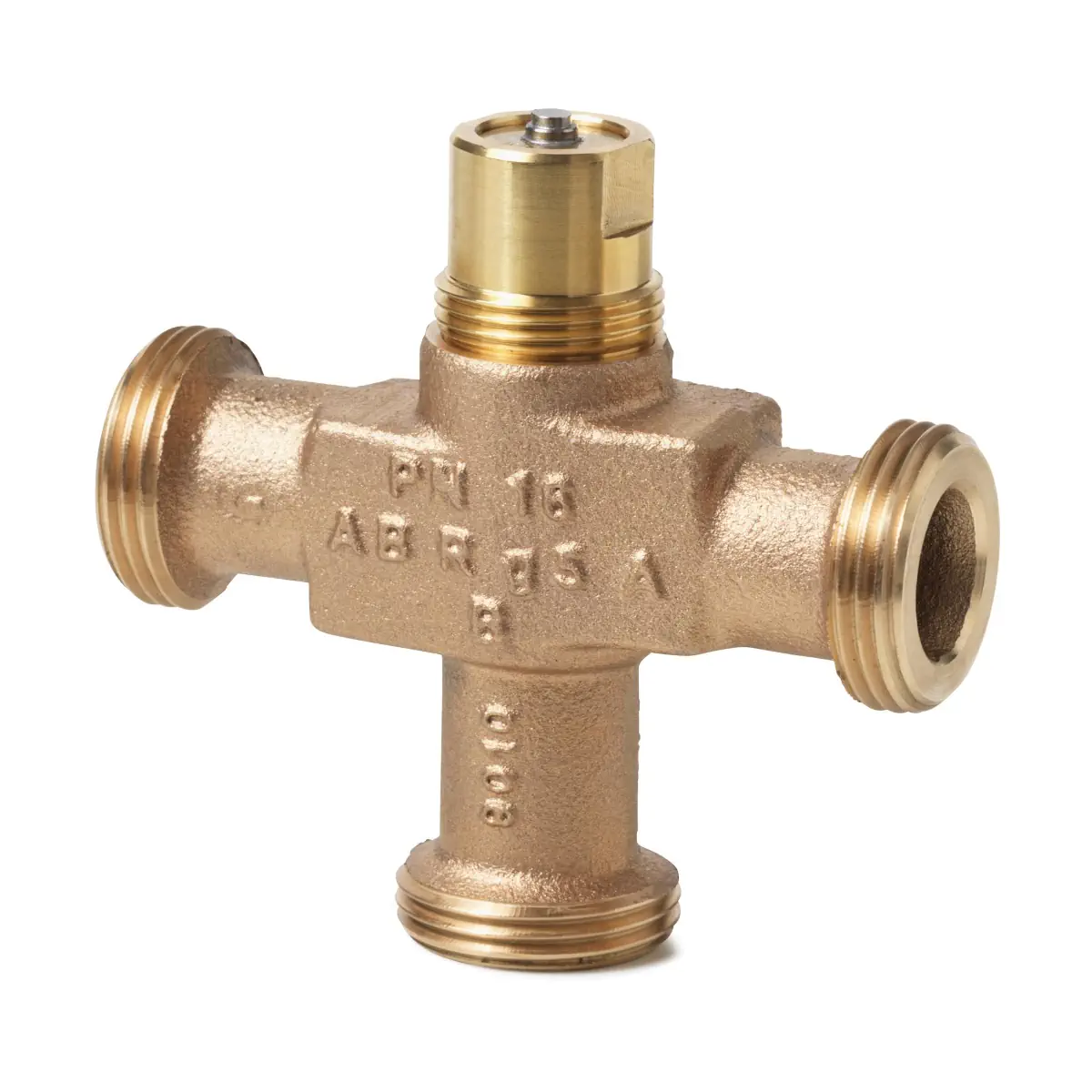

VXG44.15-0.25 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 0,25 [m3/h]

VXG44.15-0.25 to kompaktowy trójdrogowy zawór regulacyjny ACVATIX z korpusem z brązu, o średnicy nominalnej DN 15 i współczynniku przepływu kvs = 0,25 m³/h. Przeznaczony jest do funkcji mieszania lub rozdzielania wody w małych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), wyłącznie w obiegach zamkniętych. Zawór ma przyłącza zewnętrzne G 1B wg ISO 228‑1 do uszczelnień płaskich, z możliwością montażu śrubunków ALG153.. oraz ręcznego sterowania położeniem grzybka za pomocą pokrętła.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VXG44.15-0.25
• Typ zaworu: trójdrogowy zawór regulacyjny z gwintem zewnętrznym, PN16
• Zastosowanie: regulacja, mieszanie i rozdzielanie przepływu wody w małych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie w obiegach zamkniętych
• Średnica nominalna DN: 15
• Współczynnik kvs: 0,25 m³/h
• Charakterystyka przepływu: liniowa 0…100% wg VDI / VDE 2173 (kanał regulacyjny oraz obejście)
• Iloraz szerokości zakresów Sv: > 50 (DN 15, kvs 0,25 m³/h)
• Klasa ciśnienia: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w funkcji temperatury czynnika zgodnie z wykresem producenta
• Zakres temperatury czynnika: 1…120 °C (przy zastosowaniu śrubunków ALG..B – do 100 °C)
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Stopień nieszczelności: 0…0,02 % wartości kvs wg DIN EN 1349 (dla kanału regulacyjnego i obejścia)
• Skok nominalny trzpienia: 5,5 mm
• Przyłącza hydrauliczne: zewnętrzny gwint G 1B wg ISO 228‑1 do uszczelnień płaskich, króćce A, B i AB
• Przyłącze siłownika: gwint G ¾"
• Ręczne sterowanie: pokrętło umożliwiające ręczne ustawienie położenia grzybka
• Max. różnica ciśnień z siłownikiem SAS.. (DN 15, kvs 0,25 m³/h):
  • mieszanie: Δpmax = 400 kPa
  • rozdzielanie: Δpmax = 100 kPa (w przypadku dopuszczenia podwyższonego poziomu hałasu można przyjąć wartości jak dla mieszania)
• Korpus zaworu: brąz CC491K
• Elementy wewnętrzne: gniazdo ze stali CrNi, brązu lub mosiądzu; grzybek ze stali CrNi lub mosiądzu; trzpień ze stali CrNi
• Dławica i uszczelnienia: dławica z mosiądzu, pierścienie uszczelniające EPDM
• Masa: ok. 0,5 kg

Zastosowanie

Zawór VXG44.15-0.25 przeznaczony jest do pracy w małych lub średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych jako trójdrogowy zawór regulacyjny do funkcji:

• mieszania – łączenie dwóch strumieni z króćców A i B na króciec AB,
• rozdzielania – rozdział przepływu z króćca AB na króćce A i B.

Może być stosowany do regulacji przepływu wody gorącej, chłodniczej oraz wody z dodatkami przeciwzamarzaniowymi w zamkniętych obiegach instalacji HVAC, w szczególności tam, gdzie wymagane są bardzo małe natężenia przepływu (kvs 0,25 m³/h) i precyzyjna, liniowa regulacja.

Funkcje i działanie

Konstrukcja trójdrogowa i kierunek przepływu

VXG44.15-0.25 jest zaworem trójdrogowym z jednym króćcem wspólnym i dwoma króćcami bocznymi:

• Króciec A: kanał regulacyjny (zmienny przepływ).
• Króciec B: obejście (również zmienny przepływ).
• Króciec AB: króciec o stałym przepływie.

Zawór może pracować jako:

• Zawór mieszający: przepływ z króćców A i B do króćca AB.
• Zawór rozdzielający: przepływ z króćca AB do króćców A i B.

Zgodnie z zaleceniem producenta zawór trójdrogowy VXG44.. powinien być stosowany głównie jako zawór mieszający.

Charakterystyka przepływu

• Kanał regulacyjny (A–AB): charakterystyka liniowa 0…100% wg VDI / VDE 2173.
• Obejście (B–AB): charakterystyka liniowa wg VDI / VDE 2173.
• Iloraz szerokości zakresów Sv > 50 umożliwia płynną regulację również przy małych otwarciach zaworu.

Ręczne sterowanie

• Zawór wyposażony jest w pokrętło sterowania ręcznego, pozwalające na zmianę położenia grzybka bez siłownika.
• Obrót pokrętła zgodnie z ruchem wskazówek zegara: otwieranie kanału A–AB, zamykanie obejścia B.
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara: zamykanie kanału A–AB, otwieranie obejścia B.

Współpraca z siłownikami

VXG44.15-0.25 posiada przyłącze siłownika G ¾" i jest przystosowany do współpracy z elektrycznymi siłownikami Siemens serii SAS..:

• Siłowniki 3‑stawne AC 230 V: SAS31.00, SAS31.03, SAS31.50, SAS31.53.
• Siłowniki modulacyjne AC/DC 24 V (sygnał 0…10 V DC, 4…20 mA DC, 0…1000 Ω): SAS61.03, SAS61.33, SAS61.53 oraz ich wersje U i /MO.
• Siłowniki 3‑stawne AC/DC 24 V: SAS81.00, SAS81.03 oraz wersje ze sprężyną powrotną SAS81.33 i odmiany U.

Dla zaworu VXG44.15-0.25 z siłownikiem SAS.. obowiązują następujące maksymalne dopuszczalne różnice ciśnień:

• Δpmax (mieszanie A/B → AB): 400 kPa.
• Δpmax (rozdzielanie AB → A/B): 100 kPa (jeśli dopuszczalny jest podwyższony poziom hałasu, można przyjąć wartości jak dla mieszania).

Ograniczenie kawitacji

• Aby uniknąć kawitacji (przyspieszone zużycie gniazda i grzybka, hałas), nie należy przekraczać dopuszczalnej różnicy ciśnień określonej na wykresie doboru zaworu.
• Należy utrzymywać odpowiednie ciśnienia statyczne przed i za zaworem, zgodnie z wytycznymi producenta.
• W obiegach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, i przyjmować dopuszczalną różnicę ciśnień zgodnie z krzywą dla 80 °C.

Dane techniczne

• Model: VXG44.15-0.25
• Typ: trójdrogowy zawór regulacyjny, gwintowany zewnętrznie
• Średnica nominalna: DN 15
• Klasa ciśnienia: PN16 wg ISO 7268
• Współczynnik kvs: 0,25 m³/h (zimna woda 5…30 °C, przy spadku ciśnienia 100 kPa)
• Iloraz szerokości zakresów Sv: > 50
• Charakterystyka: 0…100% liniowa wg VDI / VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02 % wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wg VDI 2035)
• Temperatura czynnika: 1…120 °C
  • przy zastosowaniu śrubunków ALG..B – maks. 100 °C
• Skok nominalny trzpienia: 5,5 mm
• Różnica ciśnień z siłownikiem SAS..:
  • mieszanie: Δpmax = 400 kPa
  • rozdzielanie: Δpmax = 100 kPa (dla dopuszczenia podwyższonego poziomu hałasu – jak dla mieszania)
• Przyłącza zaworu: zewnętrzny gwint G 1B wg ISO 228‑1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾"
• Wymiary montażowe (bez siłownika):
  • długość L1 (między gwintami): 100 mm
  • wymiar L2: 50 mm
  • wymiar L3: 50 mm
  • wymiar H1 (od osi rurociągu do punktu zamocowania siłownika): 45 mm
  • wymiar H2 (od osi rurociągu do górnej krawędzi pokrętła, zawór „zamknięty”): 55 mm
  • wymagana minimalna wysokość zabudowy H (z siłownikiem SAS..): > 381 mm
• Masa: ok. 0,5 kg
• Materiały:
  • korpus zaworu: brąz CC491K
  • gniazdo w kanale regulacyjnym: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz
  • gniazdo w obejściu: brąz (wykonane bezpośrednio w korpusie) lub mosiądz
  • grzybek: stal CrNi lub mosiądz
  • trzpień: stal CrNi
  • dławica: mosiądz
  • uszczelnienie dławicy: pierścienie EPDM
• Przyłącza gwintowane: G..B wg ISO 228‑1
• Standardy i zgodność:
  • dyrektywa dla urządzeń ciśnieniowych PED 2014/68/EU – osprzęt ciśnieniowy, grupa płynów 2 (dla PS × DN < 1000 bez oznakowania CE)
  • zgodność EAC (Euroazjatycka zgodność)
  • deklaracja środowiskowa producenta (m.in. zgodność z RoHS, dane o materiałach i utylizacji)

Montaż i uruchomienie

• Zawór i siłownik są dostarczane oddzielnie i mogą być łatwo zmontowane na obiekcie bez specjalnych narzędzi oraz bez dodatkowych nastaw.
• Zalecane jest montowanie zaworu na przewodzie powrotnym, ze względu na niższą temperaturę medium, co korzystnie wpływa na trwałość uszczelnienia trzpienia zaworu.
• Dla zwiększenia niezawodności pracy zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Połączenia hydrauliczne należy wykonywać przy użyciu śrubunków zgodnych z ISO 7‑1:
  • nie stosować nadmiernej ilości pakuł lub taśmy PTFE,
  • nie dokręcać gwintów „do samego końca”, aby uniknąć uszkodzenia przyłączy.
• Przy montażu należy zwrócić uwagę na prawidłowy kierunek przepływu, zgodny z symbolem umieszczonym na korpusie zaworu (mieszanie A/B → AB, rozdzielanie AB → A/B).
• Uruchomienie jest dopuszczalne wyłącznie po prawidłowym zamontowaniu siłownika lub ustawieniu zaworu za pomocą pokrętła sterowania ręcznego.
• Podczas prac serwisowych należy:
  • wyłączyć pompę i napięcie zasilające,
  • zamknąć zawory odcinające i spuścić ciśnienie z instalacji,
  • odczekać do całkowitego ostygnięcia instalacji,
  • w razie potrzeby odłączyć przewody elektryczne od zacisków,
  • przed ponownym uruchomieniem upewnić się, że siłownik jest prawidłowo zamontowany lub zawór jest poprawnie ustawiony ręcznie.

Konserwacja

• Zawór VXG44.15-0.25 jest bezobsługowy – nie wymaga okresowej konserwacji.
• Dławica uszczelniająca trzpień nie podlega wymianie; w razie stwierdzenia nieszczelności należy wymienić cały zawór.

Wyposażenie dodatkowe i części zamienne

• Śrubunki gwintowane do zaworu VXG44.15-0.25 (VXG44.15..):
  • ALG153: komplet śrubunków gwintowanych (3 szt.) z żeliwa ciągliwego, do przyłączenia zaworu G 1 do instalacji z gwintem Rp ½.
  • ALG153B: komplet śrubunków gwintowanych (3 szt.) z mosiądzu, do czynników o temperaturze do 100 °C, przyłącza G 1 / Rp ½.
• Część zamienna:
  • pokrętło sterowania ręcznego do zaworów – typ 74 676 0273 0.

Podsumowanie

Siemens VXG44.15-0.25 to trójdrogowy, gwintowany zawór regulacyjny z serii ACVATIX, przeznaczony do precyzyjnej regulacji małych przepływów (kvs 0,25 m³/h) w zamkniętych obiegach instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu PN16, liniowa charakterystyka przepływu, bardzo niski stopień nieszczelności oraz możliwość współpracy z szeroką gamą siłowników elektrycznych Siemens SAS.. czynią z tego modelu niezawodne i trwałe rozwiązanie do funkcji mieszania i rozdzielania medium w profesjonalnych systemach HVAC.
