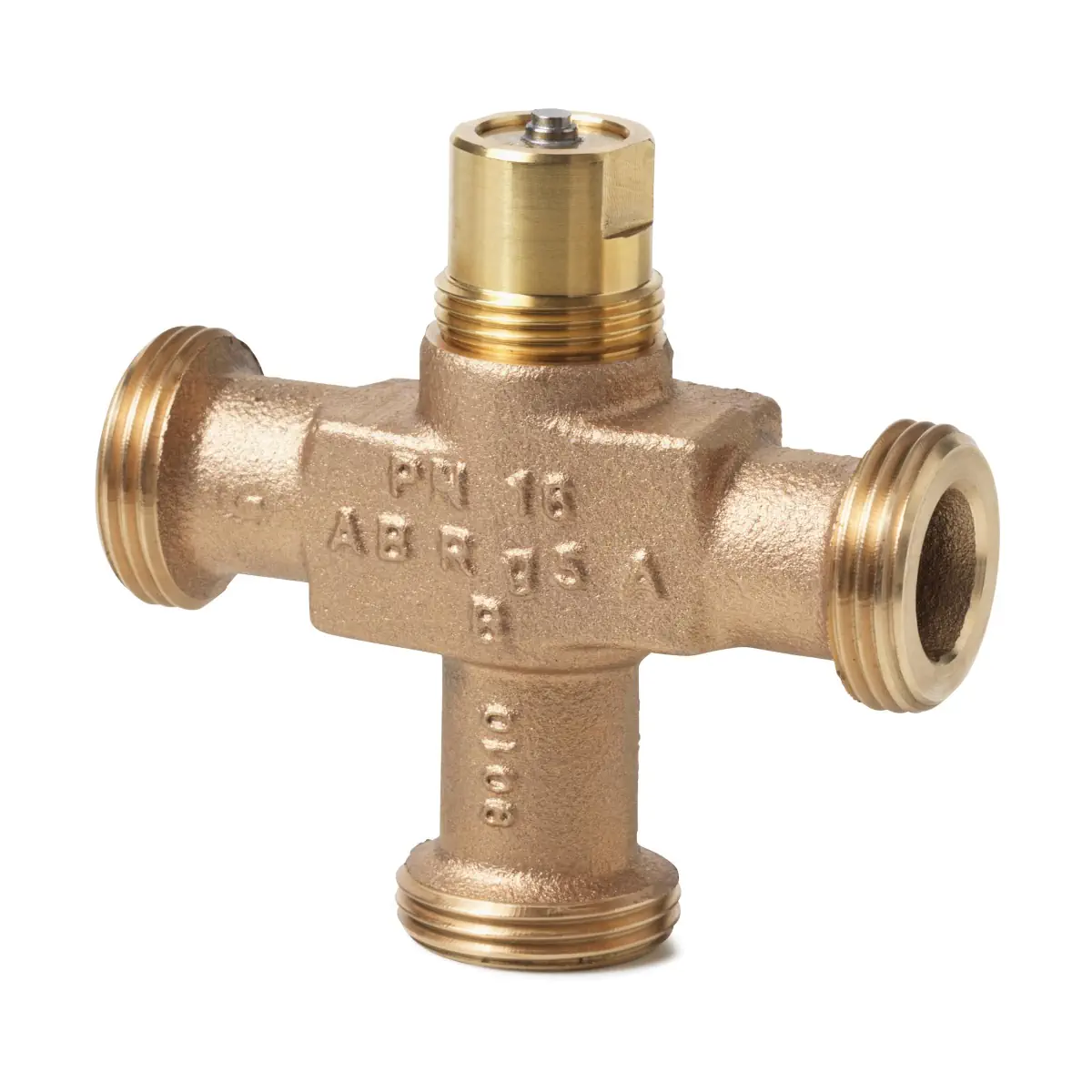

VXG44.15-0.63 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 0,63 [m3/h]

Siemens VXG44.15-0.63 to trójdrogowy zawór regulacyjny z zewnętrznym gwintem G 1B, przeznaczony do funkcji mieszania lub rozdzielania w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Zawór ma średnicę DN 15, współczynnik przepływu kvs 0,63 m³/h oraz klasę ciśnienia PN16. Korpus wykonany z brązu CC491K, liniowa charakterystyka przepływu i bardzo niski stopień nieszczelności pozwalają na precyzyjną regulację przepływu wody gorącej, chłodniczej lub wody z dodatkiem środków przeciwzamarzaniowych w obiegach zamkniętych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VXG44.15-0.63
• Typ: trójdrogowy zawór regulacyjny (mieszający / rozdzielający), gwintowany zewnętrznie
• Zastosowanie: regulacja przepływu w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie w obiegach zamkniętych
• Średnica nominalna DN: 15
• Współczynnik kvs: 0,63 m³/h (zimna woda 5…30 °C, Δp = 100 kPa)
• Iloraz szerokości zakresów Sv: > 50
• Klasa ciśnienia: PN16 wg ISO 7268
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (ze śrubunkami mosiężnymi ALG..B: do 100 °C)
• Skok nominalny: 5,5 mm
• Korpus zaworu: brąz CC491K
• Przyłącza hydrauliczne: gwint zewnętrzny G 1B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącze siłownika: gwint G ¾"
• Sterowanie ręczne: zintegrowane pokrętło obrotowe
• Kompatybilne siłowniki: elektryczne siłowniki Siemens serii SAS..

Zastosowanie

Zawór VXG44.15-0.63 stosowany jest jako trójdrogowy zawór regulacyjny w instalacjach HVAC, gdzie wymagane jest:

• Mieszanie dwóch strumieni (A i B) do króćca AB, np. w układach mieszających wodę gorącą z powrotną lub z obiegu chłodniczego.
• Rozdzielanie strumienia z króćca AB na dwa obiegi (A i B), przy zachowaniu stałego przepływu przez AB.

Zawór przeznaczony jest do pracy wyłącznie w zamkniętych obiegach wodnych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, z wodą gorącą, chłodniczą lub wodą z dodatkiem środków przeciwzamarzaniowych.

Budowa i zasada działania

Konstrukcja

• Trójdrogowy korpus zaworu wykonany z brązu CC491K.
• Grzyb paraboliczny przymocowany do trzpienia zaworu zapewnia dokładną, liniową regulację przepływu.
• Gniazdo w kanale regulacyjnym zamocowane w korpusie, gniazdo obejścia wykonane bezpośrednio w korpusie.
• Trzpień zaworu ze stali CrNi, prowadzony przez dławicę z mosiądzu z uszczelnieniem na pierścieniach EPDM.
• Przyłącze siłownika z gwintem G ¾" ułatwia montaż siłowników Siemens SAS.. bez dodatkowych adapterów.

Funkcja mieszania i rozdzielania

• Mieszanie: przepływ z króćców A i B kierowany jest do wspólnego króćca AB.
• Rozdzielanie: przepływ z króćca AB dzielony jest na króćce A i B.
• Króciec A: zmienny przepływ (kanał regulacyjny).
• Króciec B: obejście (również zmienny przepływ).
• Króciec AB: stały przepływ.

Zawór trójdrogowy VXG44.15-0.63 powinien być stosowany głównie jako zawór mieszający.

Sterowanie ręczne

• Zintegrowane pokrętło umożliwia ręczne ustawienie położenia zaworu (np. podczas uruchomienia lub serwisu).
• Obrót pokrętła zgodnie z ruchem wskazówek zegara: otwieranie kanału A – AB, zamykanie obejścia B.
• Obrót pokrętła przeciwnie do ruchu wskazówek zegara: zamykanie kanału A – AB, otwieranie obejścia B.

Parametry hydrauliczne

• DN: 15
• kvs: 0,63 m³/h (zimna woda 5…30 °C, całkowicie otwarty zawór, spadek ciśnienia 100 kPa)
• Sv: > 50
• Δpmax (mieszanie): 400 kPa – maksymalna dopuszczalna różnica ciśnienia w kanałach A–AB i B–AB w całym zakresie skoku przy zastosowaniu siłownika SAS..
• Δpmax (rozdzielanie): 100 kPa – maksymalna dopuszczalna różnica ciśnienia w kanałach AB–A i AB–B; przy dopuszczeniu podwyższonego poziomu hałasu można przyjąć wartości jak dla mieszania.
• Stopień nieszczelności: 0…0,02% kvs (kanał regulacyjny i obejście), wg DIN EN 1349.

Aby ograniczyć ryzyko kawitacji (przyspieszone zużycie grzybka i gniazda, hałas), nie należy przekraczać dopuszczalnej różnicy ciśnienia Δpmax oraz należy zapewnić odpowiednie ciśnienie statyczne przed i za zaworem zgodnie z wykresem doboru producenta. W obiegach wody chłodniczej zaleca się zapewnienie odpowiedniego przeciwciśnienia za zaworem, np. przez zastosowanie dodatkowego zaworu dławiącego, oraz przyjmowanie maksymalnej różnicy ciśnienia wg krzywej dla 80 °C.

Dane techniczne

• Klasa ciśnienia: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005 w dozwolonym zakresie temperatury czynnika (zgodnie z wykresem producenta)
• Charakterystyka: 0…100% liniowa wg VDI / VDE 2173
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (z mosiężnymi śrubunkami ALG..B: do 100 °C)
• Skok nominalny: 5,5 mm
• Korpus zaworu: brąz CC491K
• Gniazda: kanał regulacyjny – stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz; obejście – brąz (wykonane bezpośrednio w korpusie) lub mosiądz
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz
• Uszczelnienie dławicy: pierścienie EPDM
• Przyłącza gwintowane zaworu: G..B wg ISO 228-1 (dla VXG44.15-0.63: G 1B)
• Przyłącze siłownika: G ¾"
• Dyrektywa ciśnieniowa: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2 (art. 1, par. 1; art. 2, par. 5; art. 3, par. 3)
• Zgodność EAC: Euroazjatycka zgodność
• Zgodność środowiskowa: deklaracja środowiskowa produktu CE1E4364en (zgodna konstrukcja, dane materiałowe, zgodność z RoHS)

Wymiary i montaż

• Gwint przyłączeniowy rurociągu: G 1B (gwint zewnętrzny, ISO 228-1, do uszczelnień płaskich)
• Wymiar B: 8,5 mm
• Długość zabudowy L1: 100 mm
• Długości L2 / L3: 50 / 50 mm
• Wymiar H1: 45 mm (od osi rurociągu do punktu zamocowania siłownika – górnej krawędzi korpusu montażowego)
• Wymiar H2: 55 mm (od osi rurociągu do górnej krawędzi pokrętła sterowania ręcznego, zawór w położeniu „zamknięty”)
• Całkowita wysokość H: > 381 mm (z siłownikiem SAS.. i wymaganą przestrzenią na montaż, podłączenie i serwis)
• Masa: ok. 0,5 kg

Zawór zaleca się montować na przewodzie powrotnym, gdzie niższa temperatura czynnika korzystnie wpływa na trwałość uszczelnienia trzpienia. Dla zwiększenia niezawodności pracy wskazane jest zastosowanie filtra zanieczyszczeń przed zaworem.

Przy wykonywaniu połączeń hydraulicznych należy stosować śrubunki zgodne z ISO 7-1, nie używać nadmiernej ilości pakuł lub taśmy PTFE oraz nie dokręcać gwintów rurowych do „samego końca”, aby uniknąć naprężeń i nieszczelności. Zawór należy montować zgodnie ze strzałką kierunku przepływu i oznaczeniami króćców (A, B, AB) na korpusie.

Akcesoria i urządzenia współpracujące

Śrubunki przyłączeniowe (opcjonalne)

• ALG153 (BPZ:ALG153): komplet 3 śrubunków gwintowanych (żeliwo ciągliwe) do zaworów VXG44.15..; od strony zaworu gwint walcowy G 1 wg ISO 228-1, od strony instalacji gwint Rp ½ wg ISO 7-1; w zestawie 3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie.
• ALG153B (S55846-Z101): wersja z mosiądzu, do czynników o temperaturze do 100 °C.

Siłowniki elektryczne SAS..

Zawór VXG44.15-0.63 współpracuje z elektrycznymi siłownikami Siemens SAS... Dostępne są m.in.:

• SAS31.. (230 V AC, 3-stawne): czas przebiegu 120 s (SAS31.00) lub 30 s (SAS31.03); wersje ze sprężyną powrotną (SAS31.50, SAS31.53) z czasem powrotu < 28 s lub < 14 s.
• SAS61.. (24 V AC/DC, modulacyjne): sterowanie 0…10 V DC, 4…20 mA DC lub 0…1000 Ω; czas przebiegu 30 s; wersje ze sprężyną powrotną (SAS61.33, SAS61.33U, SAS61.53); dostępne wersje z interfejsem Modbus RTU (SAS61.03/MO, SAS61.33U/MO).
• SAS81.. (24 V AC/DC, 3-stawne): czas przebiegu 120 s (SAS81.00, SAS81.00U) lub 30 s (SAS81.03, SAS81.03U); wersje ze sprężyną powrotną (SAS81.33, SAS81.33U) z czasem powrotu < 14 s.

Siłowniki SAS.. dostępne są w wersjach z zatwierdzeniem CE+UL, a wersje oznaczone „U” wyposażone są w dławik kablowy ½". Dane techniczne w konkretnych aplikacjach obowiązują wyłącznie przy stosowaniu zaworu z siłownikami Siemens wymienionymi powyżej; użycie siłowników innych producentów powoduje utracenie gwarancji.

Konserwacja i eksploatacja

• Zawór VXG44.15-0.63 jest bezobsługowy – nie wymaga okresowej konserwacji.
• Dławica uszczelniająca trzpienia nie podlega wymianie; w razie nieszczelności należy wymienić cały zawór.
• Przed pracami serwisowymi należy: wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia, w razie potrzeby odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem zaworu siłownik musi być prawidłowo zamontowany lub zawór ustawiony ręcznie w odpowiednim położeniu.
• Korpusu zaworu nie wolno rozbierać – ze względu na wewnętrzne elementy sprężynujące.

Podsumowanie

Siemens VXG44.15-0.63 to trójdrogowy zawór regulacyjny DN 15 z kvs 0,63 m³/h, przeznaczony do precyzyjnego mieszania i rozdzielania przepływu w instalacjach HVAC. Brązowy korpus PN16, liniowa charakterystyka, bardzo niski stopień nieszczelności oraz skok 5,5 mm zapewniają dokładną regulację wody gorącej, chłodniczej i wody z dodatkiem środków przeciwzamarzaniowych. Standardowe przyłącza gwintowane G 1B oraz współpraca z szeroką gamą siłowników SAS.. czynią z VXG44.15-0.63 uniwersalne rozwiązanie do nowoczesnych, zamkniętych instalacji grzewczych, wentylacyjnych i klimatyzacyjnych.
