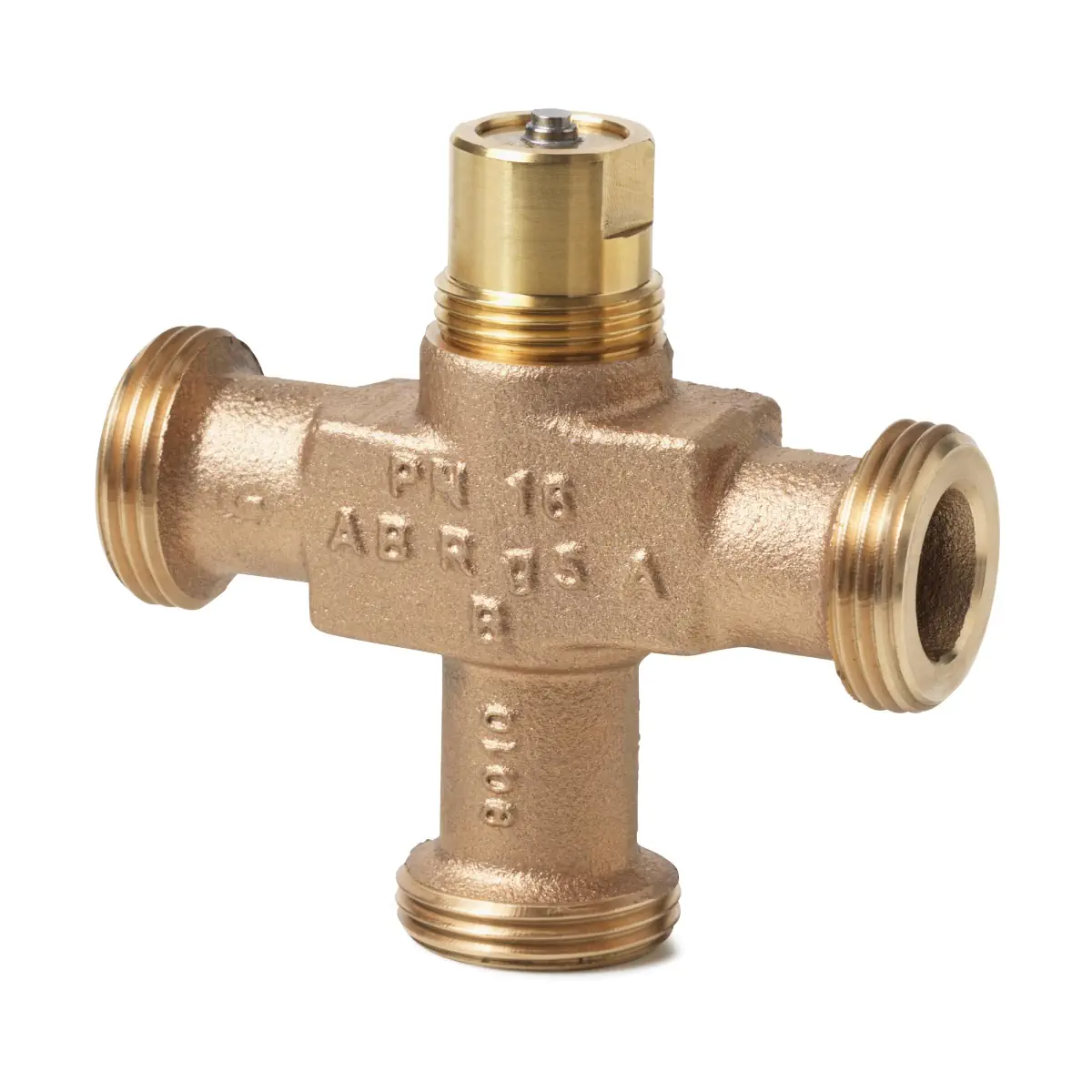

VXG44.15-0.4 Zawór trójdrogowy gwintowany z brązu, PN16, 2..120 [°C], skok 5,5 [mm], DN15, kvs 0,4 [m3/h]

VXG44.15-0.4 to kompaktowy, trójdrogowy zawór regulacyjny ACVATIX firmy Siemens o średnicy nominalnej DN 15 i współczynniku przepływu kvs = 0,4 m³/h, przeznaczony do małych i średnich instalacji grzewczych, wentylacyjnych i klimatyzacyjnych. Korpus z brązu CC491K, liniowa charakterystyka przepływu oraz przyłącza z gwintem zewnętrznym G 1B (PN16) zapewniają precyzyjną regulację małych przepływów wody gorącej lub chłodniczej w obiegach zamkniętych. Zawór może pracować jako zawór mieszający lub rozdzielający i jest przystosowany do współpracy z elektrycznymi siłownikami serii SAS.., a także do ręcznej obsługi za pomocą pokrętła.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX
• Model: VXG44.15-0.4
• Typ zaworu: trójdrogowy zawór regulacyjny (mieszający / rozdzielający), gwintowany, grzybkowy
• Zastosowanie: regulacja przepływu wody gorącej lub chłodniczej w małych i średnich instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, wyłącznie w obiegach zamkniętych
• Funkcje hydrauliczne: mieszanie (A + B → AB) lub rozdzielanie (AB → A + B); zawór trójdrogowy zalecany głównie jako zawór mieszający
• Średnica nominalna DN: 15
• Współczynnik kvs: 0,4 m³/h (zimna woda 5…30 °C przy Δp = 100 kPa)
• Iloraz szerokości zakresów Sv (DN 15): > 50
• Charakterystyka przepływu: 0…100% liniowa wg VDI / VDE 2173 (kanał regulacyjny i obejście)
• Klasa ciśnienia: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (zastosowanie śrubunków ALG..B ogranicza temp. do 100 °C)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Skok nominalny trzpienia: 5,5 mm
• Korpus zaworu: brąz CC491K
• Elementy wewnętrzne: grzybek ze stali CrNi lub mosiądzu; gniazda ze stali CrNi, brązu (wykonane bezpośrednio w korpusie) lub mosiądzu; trzpień ze stali CrNi; dławica z mosiądzu z uszczelnieniem z pierścieni EPDM
• Przyłącza hydrauliczne: gwint zewnętrzny G 1B wg ISO 228-1, do uszczelnień płaskich
• Przyłącze siłownika: gwint G ¾’’
• Sterowanie ręczne: pokrętło umożliwiające ręczne otwieranie / zamykanie kanałów
• Współpraca z siłownikami: elektryczne siłowniki liniowe serii SAS.. (SAS31.., SAS61.., SAS81..)
• Długość zabudowy L1: 100 mm (DN 15)
• Masa: ok. 0,5 kg (bez siłownika)

Zastosowanie

Zawór Siemens VXG44.15-0.4 przeznaczony jest do regulacji przepływu w obiegach wody gorącej i chłodniczej w instalacjach HVAC:

• małe i średnie instalacje grzewcze, wentylacyjne i klimatyzacyjne,
• układy mieszające i rozdzielające z wodą grzewczą lub chłodniczą,
• układy z dodatkiem środków przeciwzamarzaniowych (zgodnie z zakresem temperatur).

Zawór może być stosowany jako:

• zawór mieszający – łączenie dwóch strumieni (A i B) w jeden (AB),
• zawór rozdzielający – rozdział jednego strumienia (AB) na dwa (A i B).

Producent zaleca stosowanie zaworu trójdrogowego VXG44.15-0.4 przede wszystkim jako zawór mieszający. Zawór jest przeznaczony wyłącznie do pracy w obiegach zamkniętych.

Funkcje i działanie

Mieszanie i rozdzielanie przepływu

Zawór VXG44.15-0.4 posiada trzy króćce: A, B i AB o następujących funkcjach:

• Króciec A: zmienny przepływ (kanał regulacyjny)
• Króciec B: obejście – również zmienny przepływ
• Króciec AB: stały przepływ

• Mieszanie: przepływ z króćców A i B do AB (A + B → AB)
• Rozdzielanie: przepływ z AB do A i B (AB → A + B)

Charakterystyka przepływu jest liniowa (0…100%) zarówno w kanale regulacyjnym, jak i w obejściu, zgodnie z VDI / VDE 2173, co umożliwia precyzyjną regulację także przy bardzo małych przepływach (kvs 0,4 m³/h).

Sterowanie ręczne pokrętłem

Zawór jest wyposażony w pokrętło umożliwiające ręczne sterowanie położeniem grzybka:

• Obrót zgodnie z ruchem wskazówek zegara: otwieranie kanału A – AB, jednoczesne zamykanie obejścia B
• Obrót przeciwnie do ruchu wskazówek zegara: zamykanie kanału A – AB, jednoczesne otwieranie obejścia B

Ręczne sterowanie jest szczególnie przydatne podczas uruchamiania, serwisu oraz w razie potrzeby ustawienia awaryjnego położenia zaworu.

Ograniczenie kawitacji

Aby uniknąć przyspieszonego zużycia gniazda i grzybka oraz powstawania hałasu związanego z kawitacją, należy:

• nie przekraczać maksymalnej dopuszczalnej różnicy ciśnień Δpmax określonej dla zaworu z siłownikiem,
• utrzymywać odpowiednie ciśnienia statyczne przed i za zaworem (p1, p3), zgodnie z wykresem doboru,
• w obiegach wody chłodniczej zapewnić odpowiednie przeciwciśnienie za zaworem, np. stosując dodatkowy zawór dławiący,
• dla obiegów wody chłodniczej przyjmować maksymalną różnicę ciśnień zgodnie z krzywą dla 80 °C z wykresu.

Współpraca z siłownikami

Zawór VXG44.15-0.4 jest przystosowany do współpracy z elektrycznymi siłownikami liniowymi serii SAS.. firmy Siemens, montowanymi bezpośrednio na przyłączu G ¾’’. Przykładowe grupy siłowników:

• SAS31.. – siłowniki 3-stawne na AC 230 V (różne czasy przebiegu, z lub bez sprężyny powrotnej)
• SAS61.. – siłowniki na AC/DC 24 V z sygnałem ciągłym 0…10 V DC / 4…20 mA DC / 0…1000 Ω, dostępne również w wersjach z Modbus RTU oraz ze sprężyną powrotną
• SAS81.. – siłowniki 3-stawne na AC/DC 24 V, również w wersjach ze sprężyną powrotną

Zawór i siłownik są dostarczane osobno i montowane na obiekcie; nie są wymagane specjalne narzędzia ani dodatkowe czynności nastawcze.

Dane techniczne

• Model: VXG44.15-0.4
• Średnica nominalna DN: 15
• Współczynnik kvs: 0,4 m³/h
• Iloraz szerokości zakresów Sv (DN 15): > 50
• Charakterystyka: 0…100% liniowa wg VDI / VDE 2173 (kanał regulacyjny i obejście)
• Stopień nieszczelności: 0…0,02% wartości kvs wg DIN EN 1349 (kanał regulacyjny i obejście)
• Skok nominalny: 5,5 mm
• Klasa ciśnienia: PN16 wg ISO 7268
• Ciśnienie robocze: wg ISO 7005, w dozwolonym zakresie temperatury czynnika
• Dopuszczalne czynniki: woda chłodnicza, woda gorąca, woda ze środkami przeciwzamarzaniowymi (zalecana jakość wody wg VDI 2035)
• Temperatura czynnika: 1…120 °C (ze śrubunkami ALG..B maks. 100 °C)
• Maks. różnica ciśnień Δpmax (mieszanie A/B → AB, z siłownikami SAS..): 400 kPa
• Maks. różnica ciśnień Δpmax (rozdzielanie AB → A/B, z siłownikami SAS..): 100 kPa (przy dopuszczeniu podwyższonego poziomu hałasu można przyjąć wartości jak dla mieszania)
• Korpus: brąz CC491K
• Gniazda: stal CrNi, brąz (wykonane bezpośrednio w korpusie) lub mosiądz
• Grzybek: stal CrNi lub mosiądz
• Trzpień: stal CrNi
• Dławica: mosiądz
• Uszczelnienie trzpienia: pierścienie EPDM
• Przyłącza zaworu: gwint zewnętrzny G 1B wg ISO 228-1 (do uszczelnień płaskich)
• Przyłącze siłownika: G ¾’’
• Długość zabudowy L1: 100 mm
• Masa zaworu (bez siłownika): ok. 0,5 kg
• Dyrektywa urządzeń ciśnieniowych: PED 2014/68/EU, osprzęt ciśnieniowy, grupa płynów 2, bez oznakowania CE (ogólnie uznana praktyka inżynierska)
• Zgodność: EAC, dostępna deklaracja środowiskowa produktu (RoHS, skład materiałowy, utylizacja)

Wyposażenie dodatkowe i śrubunki

Dla zaworu VXG44.15-0.4 dostępne są kompletne zestawy śrubunków przyłączeniowych:

• ALG153 (BPZ:ALG153) – komplet śrubunków gwintowanych (3 szt.) do zaworów trójdrogowych VXG44.15..:
  • materiał: żeliwo ciągliwe,
  • połączenie z zaworem: G 1 (gwint walcowy wg ISO 228-1),
  • połączenie z instalacją: Rp ½ (gwint walcowy wg ISO 7-1),
  • w zestawie: 3 nakrętki łączące, 3 półśrubunki i 3 uszczelki płaskie.
• ALG153B (S55846-Z101) – wersja mosiężna zestawu ALG153, przeznaczona do czynników o temperaturze do 100 °C.

Śrubunki typu ALG..3 / ALG..3B są zestawami trójelementowymi przeznaczonymi specjalnie do zaworów trójdrogowych, co ułatwia szczelne i serwisowalne włączenie zaworu do instalacji.

Montaż i eksploatacja

• Lokalizacja w instalacji: zaleca się montaż zaworu na przewodzie powrotnym, gdzie niższa temperatura medium korzystnie wpływa na trwałość uszczelnienia trzpienia.
• Ochrona przed zanieczyszczeniami: dla zwiększenia niezawodności pracy zaleca się montaż filtra zanieczyszczeń przed zaworem.
• Połączenia hydrauliczne: stosować śrubunki zgodne z ISO 7-1; unikać nadmiernej ilości pakuł lub taśmy PTFE oraz dokręcania gwintu „do oporu”, aby zapobiec nieszczelnościom i naprężeniom w korpusie zaworu.
• Kierunek przepływu: montować zawór zgodnie ze strzałkami i symbolami na korpusie:
  • mieszanie: przepływ z A i B do AB,
  • rozdzielanie: przepływ z AB do A i B.
• Uruchomienie: zawór może być uruchomiony po prawidłowym zamontowaniu siłownika SAS.. lub po ustawieniu go przy użyciu pokrętła sterowania ręcznego.
• Konserwacja: zawór VXG44.. jest bezobsługowy; dławica uszczelniająca trzpień nie jest elementem wymiennym – w razie nieszczelności należy wymienić kompletny zawór.

Podsumowanie

Siemens VXG44.15-0.4 to trójdrogowy zawór regulacyjny DN 15 o współczynniku kvs 0,4 m³/h, z korpusem z brązu PN16, liniową charakterystyką przepływu i bardzo niskim stopniem nieszczelności. Dzięki precyzyjnej regulacji małych przepływów, możliwości pracy jako zawór mieszający lub rozdzielający, współpracy z siłownikami elektrycznymi SAS.. oraz opcji ręcznej obsługi, VXG44.15-0.4 jest dopracowanym rozwiązaniem do wymagających, małych i średnich układów HVAC w obiegach zamkniętych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens ACVATIX VXG44.15-0.4 – zawór trójdrogowy, gwintowany zewnętrznie, PN16, przeznaczony wyłącznie do obiegów zamkniętych.
• Zgodność EAC (Euroazjatycka zgodność).
• Produkt podlega dyrektywie ciśnieniowej PED 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; dla tego modelu nie przewidziano oznakowania CE zgodnie z art. 3 ust. 3.
• Montaż, podłączenie, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi i krajowymi przepisami bezpieczeństwa.
• Podczas prac przy zaworze lub siłowniku należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• W razie potrzeby przed pracami serwisowymi należy odłączyć przewody elektryczne od zacisków siłownika.
• Przed ponownym uruchomieniem zaworu siłownik musi być prawidłowo zamontowany lub zawór musi być ustawiony ręcznie zgodnie z dokumentacją producenta.
• Nieprawidłowa obsługa instalacji pod ciśnieniem, obecność gorącego czynnika lub napięcia elektrycznego może spowodować obrażenia osób oraz uszkodzenie mienia.
• Zawór należy montować wyłącznie w dopuszczonej pozycji montażu wskazanej przez producenta.
• Podczas montażu należy bezwzględnie zachować prawidłowy kierunek przepływu oznaczony na korpusie zaworu. Dla modelu VXG44.15-0.4: przy funkcji mieszania przepływ A/B do AB, przy funkcji rozdzielania przepływ AB do A/B.
• Zawór trójdrogowy powinien być stosowany głównie jako zawór mieszający.
• Uruchomienie jest dopuszczalne tylko po prawidłowym zamontowaniu siłownika lub po prawidłowym ustawieniu ręcznym.
• Aby zwiększyć niezawodność działania, przed zaworem należy zainstalować filtr zanieczyszczeń.
• Należy stosować wyłącznie dopuszczalne czynniki: woda chłodnicza, woda gorąca oraz woda ze środkami przeciwzamarzaniowymi; zalecana jakość wody wg VDI 2035.
• Dopuszczalna temperatura czynnika dla modelu VXG44.15-0.4 wynosi 1...120 °C; w przypadku stosowania śrubunków ALG..B maksymalna temperatura czynnika wynosi 100 °C.
• Klasa ciśnienia produktu: PN16. Ciśnienie robocze i temperatura pracy muszą pozostawać w zakresie dopuszczonym przez producenta zgodnie z ISO 7005.
• Aby uniknąć kawitacji, hałasu i przyspieszonego zużycia zaworu, nie wolno przekraczać dopuszczalnej różnicy ciśnienia podanej przez producenta; w instalacjach wody chłodniczej należy zapewnić odpowiednie przeciwciśnienie za zaworem.
• Połączenia hydrauliczne należy wykonywać z użyciem odpowiednich śrubunków zgodnych z ISO 7-1; nie stosować nadmiernej ilości pakuł ani taśmy PTFE oraz nie dokręcać gwintu rurowego do „samego końca”.
• Dławica uszczelniająca trzpienia nie podlega wymianie; w przypadku nieszczelności należy wymienić cały zawór.
• Produkt należy utylizować zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami; nie wolno usuwać go razem z odpadami komunalnymi.
• Dane techniczne i prawidłowe działanie dotyczą zastosowania z kompatybilnymi produktami Siemens wskazanymi przez producenta.
